Инструменты для регулировки сцепления

Инструменты для регулировки сцепления

При бережной эксплуатации и аккуратном вождении менять сцепление приходится не часто.

Что может стать тревожным звоночком и сигналом к диагностике — об этом в нашей статье. Здесь же вы узнаете, как проводится замена сцепления, и сможете контролировать мастеров сервисного центра.

При езде с изношенным сцеплением увеличивается расход топлива и значительно «теряется» мощность ДВС.

Сколько служит сцепление?

Назвать конкретный пробег, после которого пора менять сцепление, нельзя. Слишком много факторов влияют на его срок службы:

  • манера езды — резкий старт и частые пробуксовки, а тем более, участие в гонках в разы сокращают период эксплуатации;
  • качество агрегата — оригинальные детали всегда долговечнее недорогих аналогов;
  • посторонние жидкости или мелкие твердые предметы могут вывести из строя даже новый узел;
  • ошибки при установке и регулировке неизбежно ведут к снижению эксплуатационных характеристик.

Износ накладок из-за неверной настройки сцепления

Износ накладок из-за неверной настройки сцепления

Как узнать, что сцепление пора менять?

Причины и последствия, которых вы избежите, если вовремя заедете на СТО:

  • при выжимании педали сцепления слышен сильный шум? есть вероятность, что износился выжимной подшипник;
  • запах гари в салоне говорит о том, что диски сцепления проскальзывают относительно друг друга, так что фрикционные накладки на них обгорают;

Износ фрикционных накладок

Повреждение фрикционных накладок

  • сильные рывки при переключении передач часто указывают на то, что демпферные пружины, установленные на ведомом диске, вышли из строя.

Мастера и автопроизводители рекомендуют проводить диагностику сцепления каждые 80 — 100 тыс. км.

Признаки неисправности

Если рекомендуемый пробег еще не пройден, но вы уже заметили следующие «симптомы», возможно, с заменой пора торопиться:

  • изменения привычной динамики езды, особенно при подъеме;
  • увеличение свободного хода педали сцепления;
  • рывки при переключении передач и трогании с места;
  • тяжелый разгон авто и плохая тяга при повышении нагрузки;
  • переключение передач с большим усилием;
  • запах гари при увеличении оборотов двигателя;
  • повышенные вибрации и посторонние звуки (типа хруста и скрежета).

Как определить неполадки уже на первом этапе?

Первое, что заметит любой водитель (даже с небольшим стажем),— пробуксовка дисков на высоких передачах, то есть, при увеличении оборотов, скорость не меняется.

И тут у вас есть выбор: скорее менять сцепление, или в один “прекрасный” день вы просто не тронетесь с места.

Какие инструменты нужны для замены сцепления

Решили выполнить ремонт самостоятельно? Вам понадобится лебедка или домкрат, чтобы поднять переднюю часть авто, а чтобы провести под ним работу — смотровая яма, эстакада, гидравлическая стойка или двухстоечный подъемник.

Для защиты важных узлов системы нужны:

  • втулки — они не дадут повредить уплотнения полуосей;
  • чехлы защитят пыльники шаровой опоры;
  • траверса обеспечат поддержку двигателя.

Из инструментов вам понадобятся:

  • набор рожковых и торцевых ключей;
  • оправка для центровки диска сцепления.

Порядок замены

  1. Демонтаж КПП.

На передне- и заднеприводных авто эта процедура несколько отличается. В первом случае нужно снять приводные валы и поставить вместо них заглушки, открутить болты, отсоединить троса и кулиски, извлечь первичный вал КПП из подшипника в ДВС. Во втором — демонтируется муфта, которая соединяет коробку передач с карданным валом.

После того, как откручены болты корзины, с маховика снимаются все элементы сцепления. Важно, чтобы на его поверхности не было масла. В противном случае придется менять сальник, а если на старых дисках есть царапины или трещины — еще и корзину. Новый диск вставляется в корзину, а она надевается на маховик. Болты крепления закручиваются крест накрест.

Центровка диска сцепления

Центровка диска проводится с помощью специальной оправки

  1. Установка КПП.

При прокручивании вала коробки передач важно, чтобы он попал в шлицы маховика. При демонтаже и монтаже коробок на полноприводных авто или ТС с большим объемом двигателя используется лебедка.

В зависимости от особенностей авто устанавливается шток или трос рекомендуемой длины. Настраивается свободный ход педали.

Замена сцепления в сервисе

Самостоятельная замена узла требует специальных инструментов, условий для работы и большого запаса времени. Даже у мастеров сервиса эта процедура занимает не менее 4,5 часов. Любая ошибка может обойтись в цену нового комплекта сцепления.

Сотрудники сервиса имеют необходимые инструменты для замены и регулировки сцепления на любых автомобилях, и, что особенно важно, предоставляют гарантию на работу. Стоимость замены сцепления варьируется в зависимости от марки авто и сложности ремонта: часто нужно менять не только комплект сцепления, но и другие элементы трансмиссии. В сервисном центре проведут диагностику и сразу выявят все возможные неисправности.

Читать еще:  Надо регулировать новые фары

Набор инструмента для замены сцепления АКПП DSG

Картинка 67265404 AIST Набор инструмента для замены сцепления АКПП DSG — магазин автоинструментов AIST

Набор предназначен для замены и регулировки сцепления DSG 7-ми ступенчатой коробки передач устанавливаемой на автомобили группы компаний VAG. Профессиональный набор для замены сцепления ДСГ 7 включает инструменты: T10374, T10373, T10376 и T10323. Набор для замены сцепления DSG 7 подходит для КПП с "сухим" сцеплением 0AM/0CW/DQ200 и DSG 6 для КПП 08D. Оправка T10374 подходит для DSG 7 1-го поколения, выпускавшихся до 05.2011 года.

Внимание! Для модернизированного двойного сцепления после 05.2011 года выпуска и выше потребуется дополнительная регулировочная шайба под артикулом — 67265405.

Оригинальные номера инструментов:
— Съёмник сцепления VAG T10373
— Установочный инструмент для выжимного подшипника VAG T10374
— Инструмент для стопорного кольца VAG T10376 (для сцеплений выпуском до 05.2011 г.)
— Инструмент для приводного вала VAG T10323

Набор для замены сцепления DSG 7 применяется для:
VW Golf (2004 г.в. — по н.м.), Golf Plus (2005 г.в. — по н.м.) 7-и ступенчатая КПП (code 0AM),
Audi A3 (2004 г.в. — по н.м.) 7-и ступенчатая КПП (code 0AM),
VW Touareg (2003 г.в. — по н.м.) 6-и ступенчатая КПП (code 08D).

Для снятия блока Mechatronic требуется лопатка — 67191016

К сожалению, на данный момент полезная информация отсутствует.

Скидки на 1-ый заказ для физ. лиц и накопительная система!

Всем покупателям интернет-магазина автоматически предоставляется скидка*, исходя из суммы ОПЛАЧЕННЫХ заказов:

  • по достижении общей суммы оплаченных заказов от 5 000 руб. – постоянная скидка*6%
  • по достижении общей суммы оплаченных заказов от 50 000 руб. – постоянная скидка*12%

Внимание! Скидка** на 1-ый заказ для физ. лиц при оплате банковской картой онлайн на сайте!

  • на 1-ый заказ от 3 000 руб. – скидка**3% (при оплате банковской картой онлайн на сайте)

Покупаете больше — платите меньше !

*Накопительные скидки действуют только для покупателей интернет-магазина и не суммируется со скидками по карте постоянного покупателя или с другими скидками интернет-магазина. Внимание! Указанные скидки распространяются только на товары брендов AIST, Master, Govoni и LASER, которые НЕ ИМЕЮТ СТАТУСА: АКЦИЯ , СПЕЦПРЕДЛОЖЕНИЕ и УЦЕНКА .

**Скидка на 1-ый заказ предоставляется только физическим лицам при сумме заказа от 3 000 рублей и при оплате «Банковской картой онлайн». При соблюдении данных условий на странице оформления заказа применится скидка 3%. Для получения скидки заказ необходимо оплатить онлайн! Внимание! Скидка на 1-ый заказ распространяется не на все товары, а только на позиции брендов AIST, Master, Govoni и LASER, которые НЕ ИМЕЮТ СТАТУСА: АКЦИЯ , СПЕЦПРЕДЛОЖЕНИЕ и УЦЕНКА .

Подробная информация о скидочной программе доступна по ссылке

Скидка 3%Скидка 3% на 1-ый заказ от 3 000 руб. для физ.лиц при оплате картой онлайн (подробнее)

Как отрегулировать сцепление на ВАЗ 2109

Автомобили 09 семейства ВАЗ оборудованы тросовым приводом включения сцепления. Эта технология в 5 раз надежнее относительно классических вариаций с гидравлическим приводом. Однако во время эксплуатации любой механизм требует калибровки и данный блок не является исключением.

Плановый осмотр требуется выполнять каждые 15000 км пробега или один раз в год, смотря что наступит раньше. Однако случаются непредвиденные поломки, при которых требуется оперативное вмешательство.

Признаками некорректной работы блока считаются такие факторы.

  1. Трогается машина с места рывками – сцепление буксует, что вызывает неравномерное ускорение.
  2. Увеличение расхода горючего примерно на 10-15%.
  3. Диссонанс набора оборотов двигателя и фактического ускорения машины.
  4. Во время включения передачи от КПП слышны посторонние звуки, скрипы.
  5. При осмотре автомобиля присутствует неприятный запах горелых колодок.
  6. Педаль проваливается или клинит.
  7. Срабатывание привода происходит не посередине хода педали.

Если обнаружен даже 1 из перечисленных пунктов – конструкцию необходимо настраивать.

Устройство фрикционной муфты Ваз 2109 и ее назначение

Представляет собой сухую конструкцию однодискового типа. Фрикционный механизм обеспечивает необходимую эффективность и простоту эксплуатации, обслуживания.

Функциональная муфта

Где находится

Фрикционный механизм находится между КПП и двигателем, расположен внутри корпуса коробки передач. От узла выходит приводной трос в оболочке и подводится к педали в салоне автомобиля.

Зачем нужна регулировка сцепления

Регулировка сцепления

Регулировка необходима ввиду его естественного износа. Между корзиной и диском расположены фрикционные накладки, подверженные истиранию. Следовательно, после их стачивания педаль поднимается и узел барахлит.

Второй причиной выступает растяжение троса сцепления. При увеличении его длины происходят аналогичные дефекты.

Растяжение троса

Типичные неисправности сцепления ВАЗ 2109

Среди самых распространенных поломок выделяются.

  1. Разрыв или растяжение троса.
  2. Износ фрикционных накладок.
  3. Деформация креплений и кронштейнов.
Читать еще:  Чем регулировать фары рио 2004

Диагностика работы сцепления

Чтобы понять правильно ли работает сцепление достаточно выполнить процедуру.

  • Взять линейку и упереть ее в пол. Второй конец измерителя следует приложить к нижней части педали. Должно получиться примерно 18-19 сантиметров.

Линейка

  • Нажать на рычаг до упора и снова измерить расстояние – в норме будет 7-8 см.

Рычаг

  • Нормой считается, когда разница между показаниями составляет 13,5-14,5см.

Если присутствует отклонение в параметрах от нормы более чем на 20 мм – привод нужно регулировать.

Регулировка сцепления своими руками на ВАЗ 2109

Сцепление

На карбюраторной или инжекторной девятке настройка выполняется, не снимая коробки. Механизм расположен так, что системы подачи топлива не перекрывают доступ.

Суть работ заключается в выставлении необходимого продавливания педали и дозировании натяжения троса. Образно это выглядит так:

  • замер высоты педали;
  • подтяжка тросика;
  • проверка.

Также подробный отчет по процедуре можно посмотреть на видео:

Необходимые инструменты

Для выполнения операции регулировки достаточно минимального набора инструментов. Здесь потребуется два ключа на 17 и небольшая щетка по металлу для очистки грязи с поверхности устройства.

Регулировка

Регулировка троса сцепления

Калибровка тросика сцепления выполняется следующим образом.

  • Подготавливается необходимый инструмент: 2 ключа №17, линейка или рулетка, WD-40 или аналог.
  • Машина загоняется на ровный участок дороги и ставится на стояночный тормоз.
  • Для безопасности можно отключить клеммы АКБ.
  • Слева по ходу движения автомобиля необходимо найти сам трос – деталь прикрепляется к корпусу коробки передач специальным кронштейном.

Трос сцепления

  • После этого находится сам регулировочный узел (место крепежа к КПП). Там имеется резиновый кожух и две гайки, затянутые по бокам планки.
  • Заливаются резьбы ВД-шкой для лучшего откручивания.
  • Далее, одновременно двумя ключами №17 ослабить гайки.

Регулировочный узел

  • Сторона под №1 крутиться по часовой стрелке для ослабления троса (педаль падает вниз), для натяга, нужно прокрутить ее в обратную сторону – рычаг поднимается.
  • Когда установлено необходимое преднатяжение конструкции, все гайки закручиваются до упора.
  • Затем требуется сесть в машину, 5-6 раз выжать сцепление до упора и проверить правильность настройки, при необходимости подрегулировать еще.

Примечание! Согласно инструкции завода, правильное положение тросика является таковым, когда автомобиль начинает трогаться примерно на середине свободного хода педали сцепления.

Регулировка свободного хода педали сцепления

Положение и свободный ход рычага сцепления на ВАЗ 2109 устанавливается таким образом.

  • Подготавливается инструмент – линейка или рулетка, два ключа №17.
  • Внутри машины необходимо приложить к боковой части педали измерительную ленту.
  • В не нажатом состоянии высота от пола составляет около 180-190 мм – это нормально.

Свободный ход

  • Далее необходимо надавить на рычаг до упора и запомнить на какой отметке остановилась нижняя часть накладки. К примеру, 50-60 мм.

Накладка

  • Заводом установлено, что длина хода педали сцепления должна составлять 125-135 миллиметров. Значит, для подсчета, из большего числа отнимаем меньшее и получается фактический прожим. Например: 190-50=140 – это допустимо (разрешается не более 160мм). Если значение отличается от эталона на 15%, требуется поправить натяжку троса.

После манипуляций с натяжителем требуется проверить корректность включения передач и момент срабатывания выжимного подшипника. Если все нормы соблюдены, дополнительная калибровка не требуется. Бывает, что настройка не приносит желаемого эффекта, в данном случае необходимо обратиться к квалифицированному мастеру – возможно проблема скрывается внутри самого блока сцепления.

Проверка на работоспособность

После регулировки сцепления необходима его проверка. Выполняется операция путем прикладывания линейки и нажатия на педаль. Процедура детально описана выше.

Замена троса сцепления на ВАЗ 2109

Установка новой детали выполняется просто. Здесь присутствует только примитивная механика, основанная на передаче энергии через трос.

Причины для замены

Основанием для ремонта может стать пробуксовка сцепления, затруднение переключения передач. Часто бывает, что от резкой нагрузки или рывка трос рвется – это и становится основным источником проблем.

Замена

Выполняется 2 способами. Потребуется нехитрый набор инструментов и 30 минут личного времени.

Снимая жабо

Сложная процедура подразумевает множество ненужных действий, но если есть вопрос – будет ответ.

  1. Загнать машину на смотровую яму.
  2. Открутить трос от педали и демонтировать его.
  3. Далее следует снять жабо и стеклоочиститель, открыть капот.
  4. Затем следует найти место крепления троса к машине. Открутить его.
  5. Вынуть старую магистраль и установить на ее место новую.
Без снятия жабо

Заменить трос дома можно так.

  • Вынуть регулировочную часть из крепления на корпусе КПП.
  • Открутить поводок троса и отсоединить его от вилки сцепления.
Читать еще:  Инструменты для регулировки зазоров клапанов

Поводок троса

  • Конец тросика отсоединяется от педали, путем извлечения шплинта.

Извлечение шплинта

  • Далее вся магистраль вытягивается из машины.

Магистраль

  • Установка новой линии выполняется в обратной последовательности.

Настройка сцепления ВАЗ 2109 после замены

Привод сцепления

После выполнения ремонтных работ проводится стандартная процедура калибровки троса. Стоит понимать, что все элементы цепи, включая тросик, пружины выжимного подшипника, приводного диска подвергаются усадке. Это значит, что через 500-700 км пробега может потребоваться внеплановая ревизия конструкции.

К примеру, тросик низкого качества за данное время может вытянуться (болячка всех подобных приводов) примерно на 5-10 мм от изначальной длины. Это негативно скажется на точности работы агрегата и его потребуется настроить.

Прокачка сцепления

Ввиду конструктивных особенностей прокачка магистрали не нужна. Здесь нет гидравлического привода, масла и прочих «прелестей» устаревших конструкций.

Обслуживание привода сцепления ВАЗ 2109

Для обслуживания привода достаточно периодически смазывать трос жидким маслом и подтягивать его по мере проседания педали.

Думанов Борис

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Сцепление DSG 7 – замена и регулировка (ч.2)

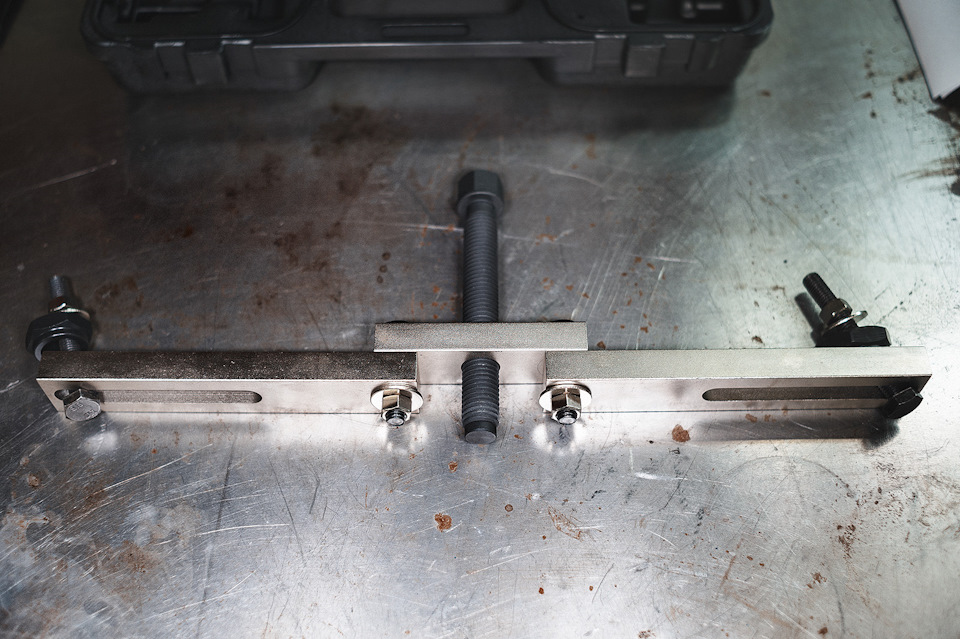

Настало время специального инструмента, с которым вся процедура превращается в плёвое дело. Есть умельцы, которые справляются без него, но это не наш метод.

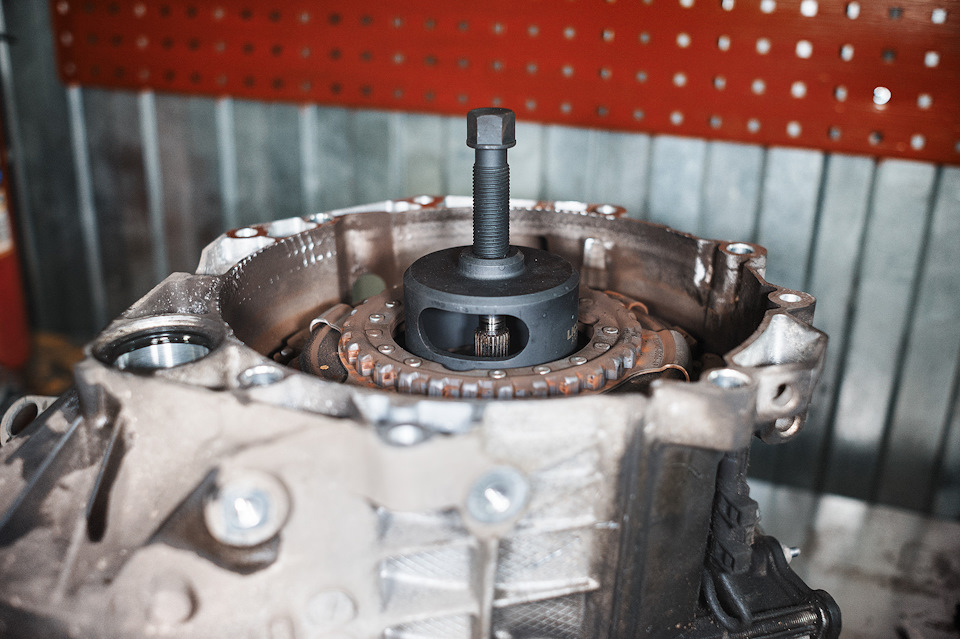

Надеваем съёмник на сцепление DSG 7 и извлекаем всю конструкцию вверх.

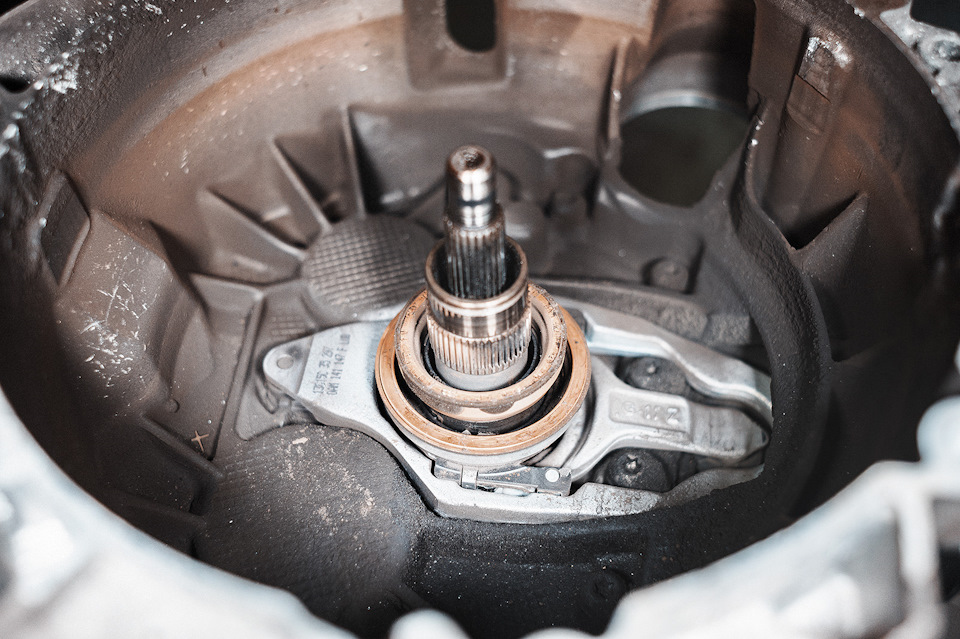

Нашему взгляду предстаёт следующая конструкция: две вилки (они же рычаги включения), два выжимных подшипника, да скоба с крепежом.

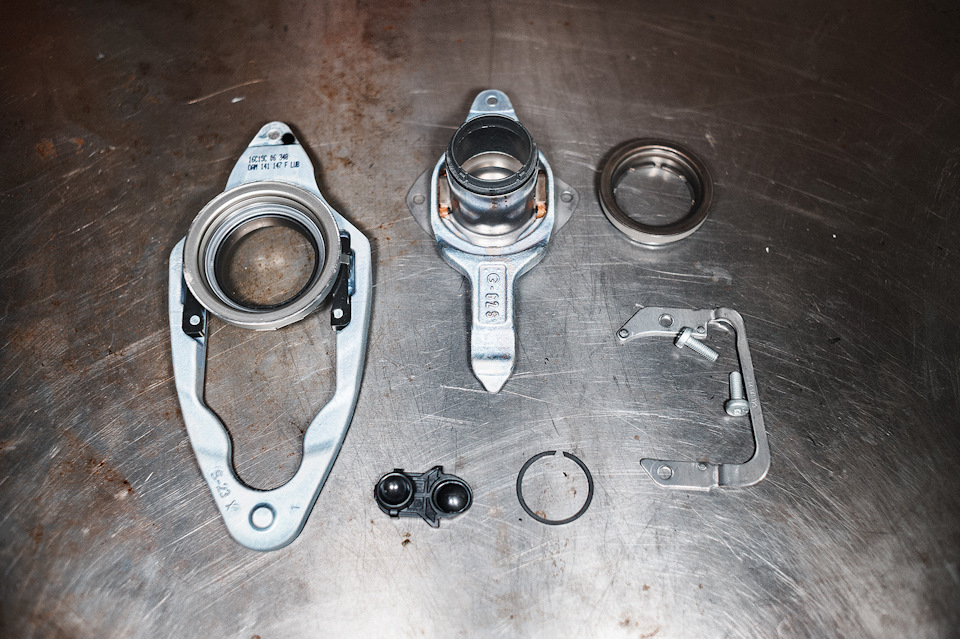

Сначала снимаем малый выжимной подшипник, обе регулировочные шайбы, потом вытаскиваем большую вилку сцепления, в которую подшипник интегрирован, а затем малую вилку и скобу с крепежом.

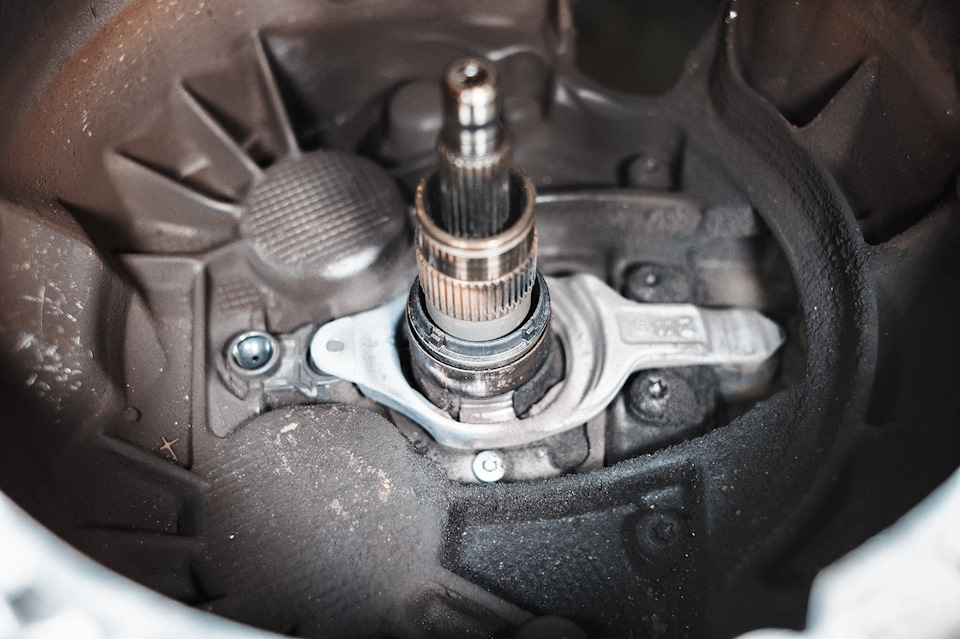

Вооружаемся очистителем, ветошью, сжатым воздухом и убираем все отложения феродо и залетевшей грязи. Кроме эстетической составляющей, чистая поверхность нам нужна для проведения последующих измерений с точностью до сотых миллиметра.

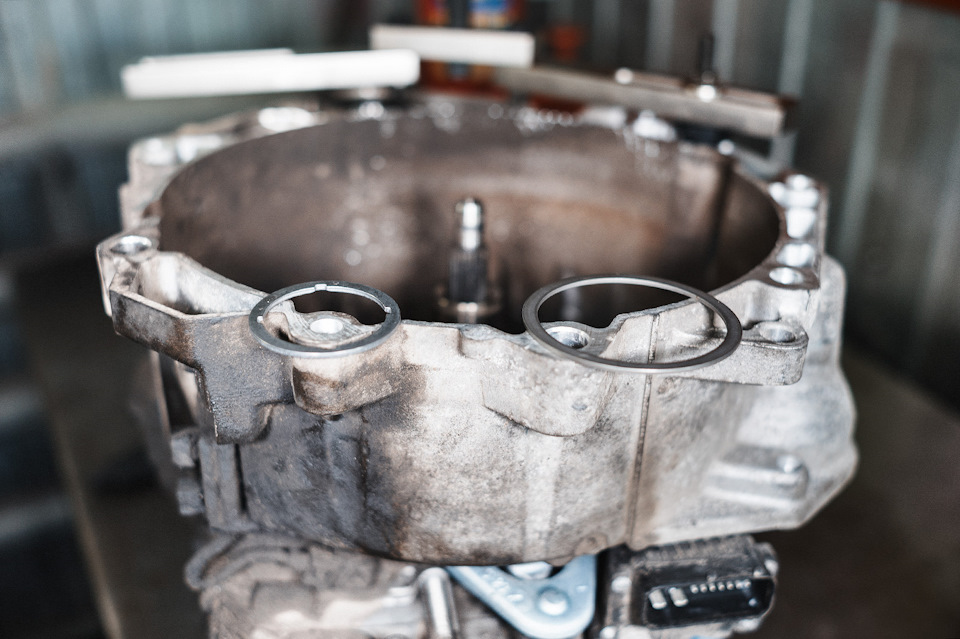

Для вычисления толщины регулировочных шайб нам понадобятся только линейка и штангенглубиномер: первая служит точкой отсчёта от привалочной плоскости и должна оставаться неподвижной на всё время измерений, а второй даёт нам пищу для размышлений. По сути шайбы компенсируют допуски нового сцепления и задают нормативную высоту для каждого из выжимных подшипников. Спустя несколько элементарных действий математики получаем конкретные размеры шайб.

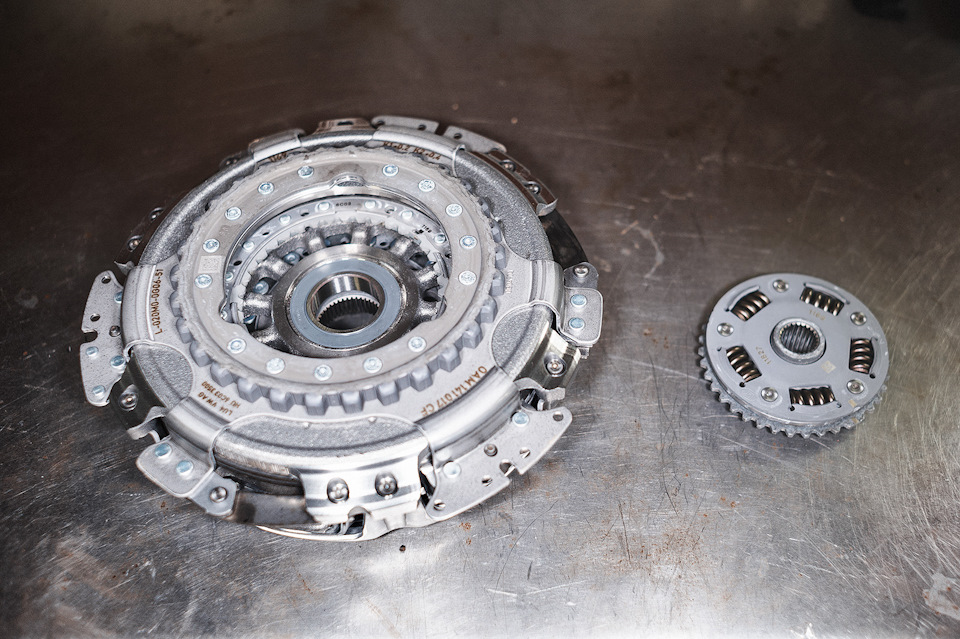

Берём новый комплект сцепления Шкода Октавия и начинаем собирать всё в обратном порядке: сначала пластмассовый крепёж малой вилки сцепления, затем саму вилку со скобой, причём втулка внутри вилки надевается на вал только в одном положении, потом устанавливаем большую вилку сцепления, подкладываем малую регулировочную шайбу, которая имеет специальные пазы, так что установить её не в том положении не получится.

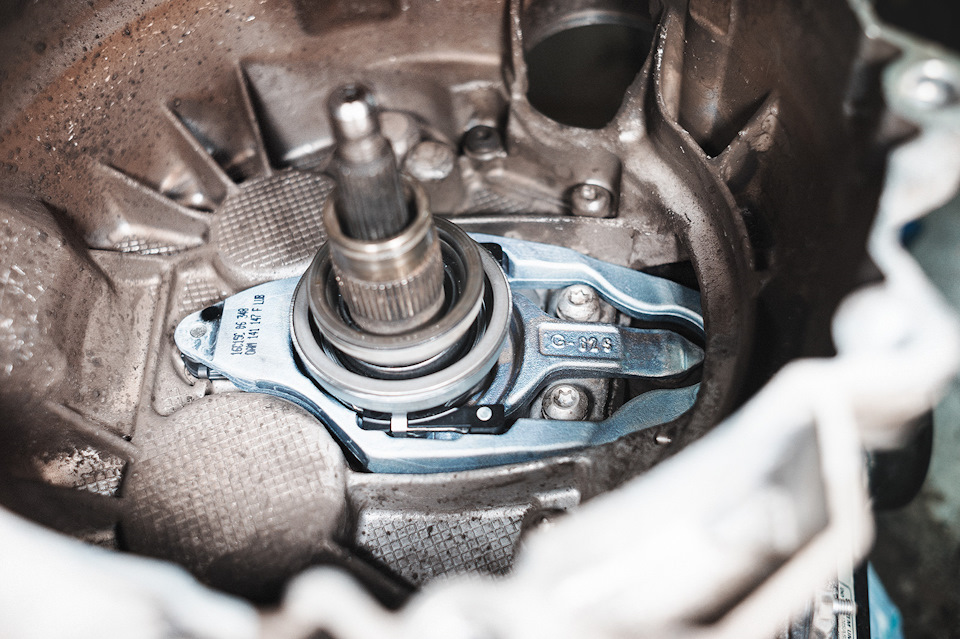

Надеваем малый выжимной подшипник и на последнем этапе тремя каплями клея фиксируем вторую регулировочную шайбу на большом выжимной подшипнике.

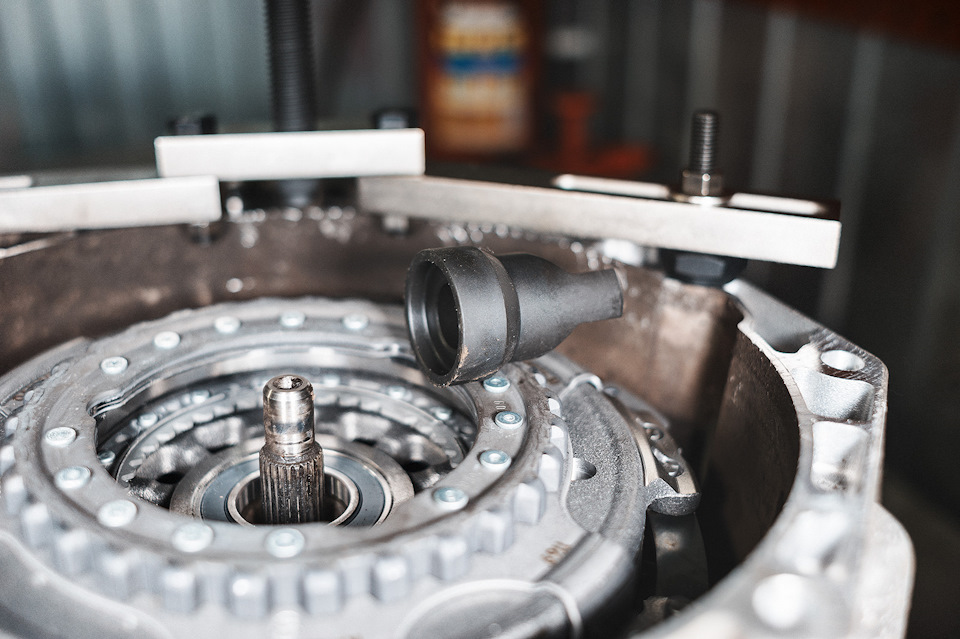

Осталось разобраться со сцеплением: берём съёмник, вставляем в пазы и аккуратно опускаем его на посадочное место.

Берём упорную пластину из комплекта для замены сцепления и специальную проставку, которая будет давить на внутреннюю часть обоймы.

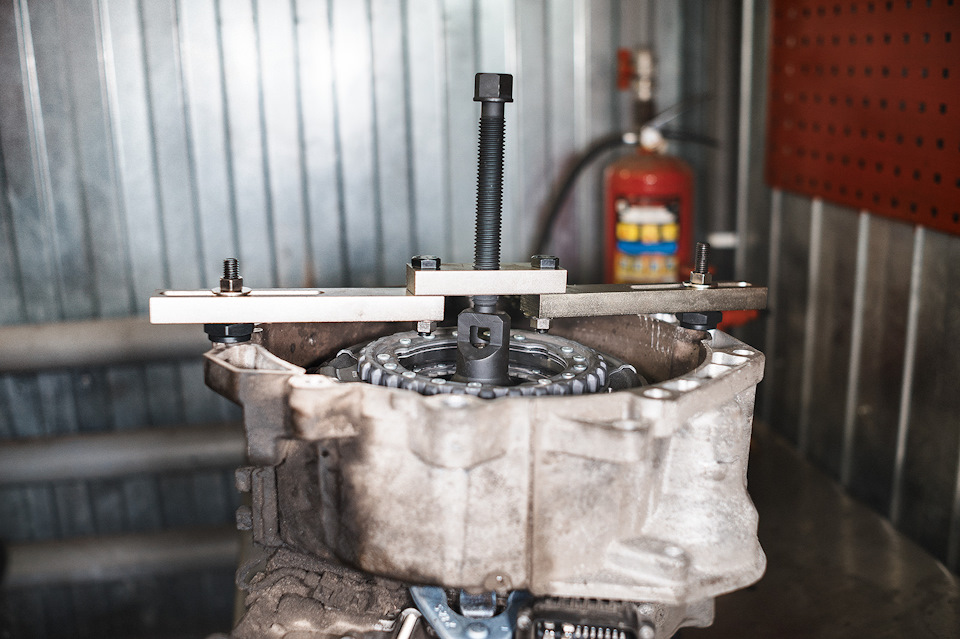

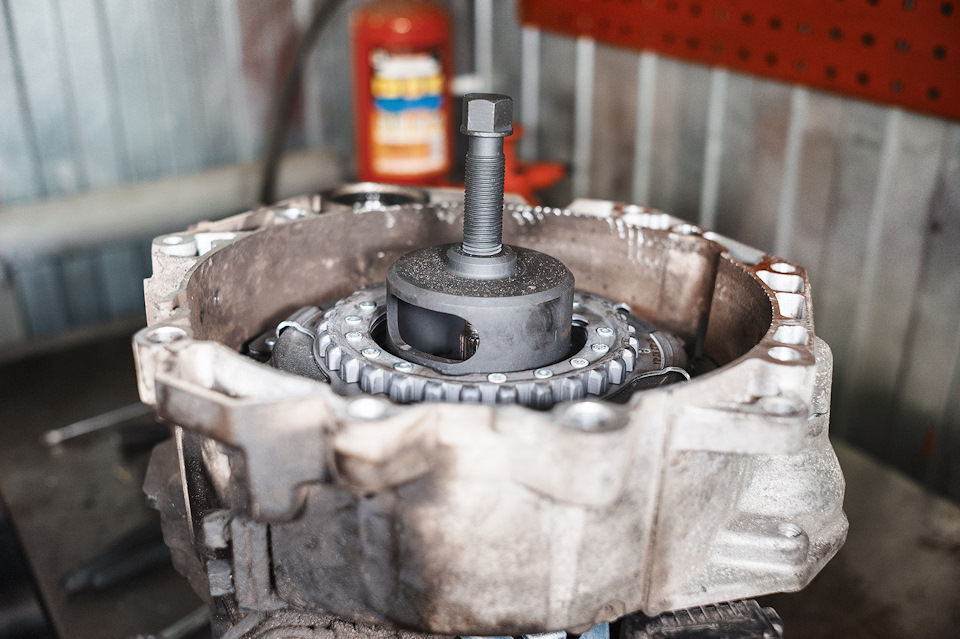

Кладём одну руку на сцепление, а второй начинаем запрессовывать, вращая винт: лёгкое дребезжание сцепления Шкода Октавия в процессе установки позволяет почувствовать когда оно установлено до упора на первичный вал.

Теперь нужно взять новое малое стопорное кольцо и установить так, чтобы узкая часть стыка стопора находилась вверху.

Опять берём наш съёмник, надеваем на сцепление и без инструмента, что очень важно, только силой рук вращаем его, выбирая зазор между стопором и сцеплением.

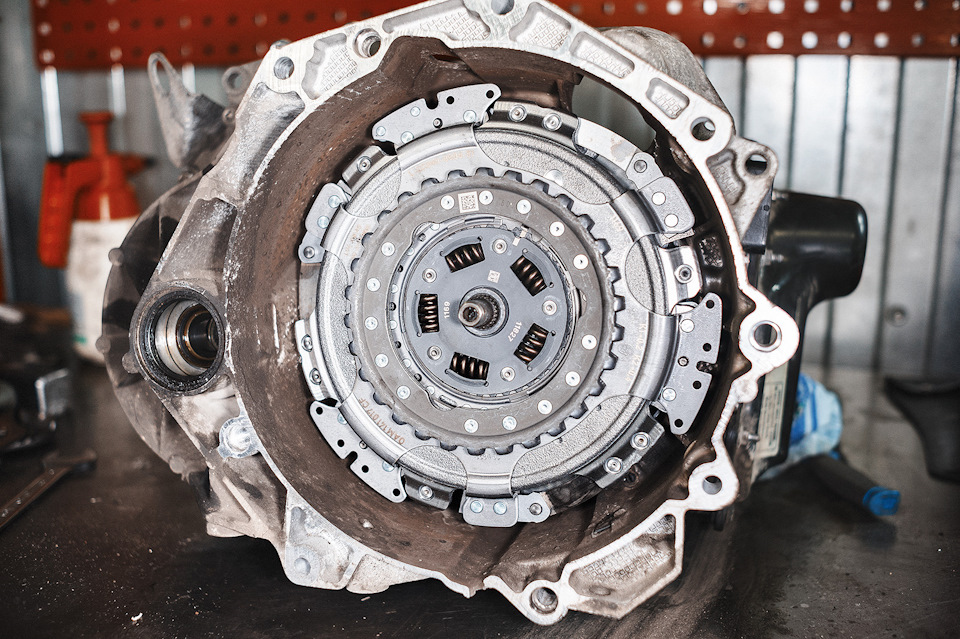

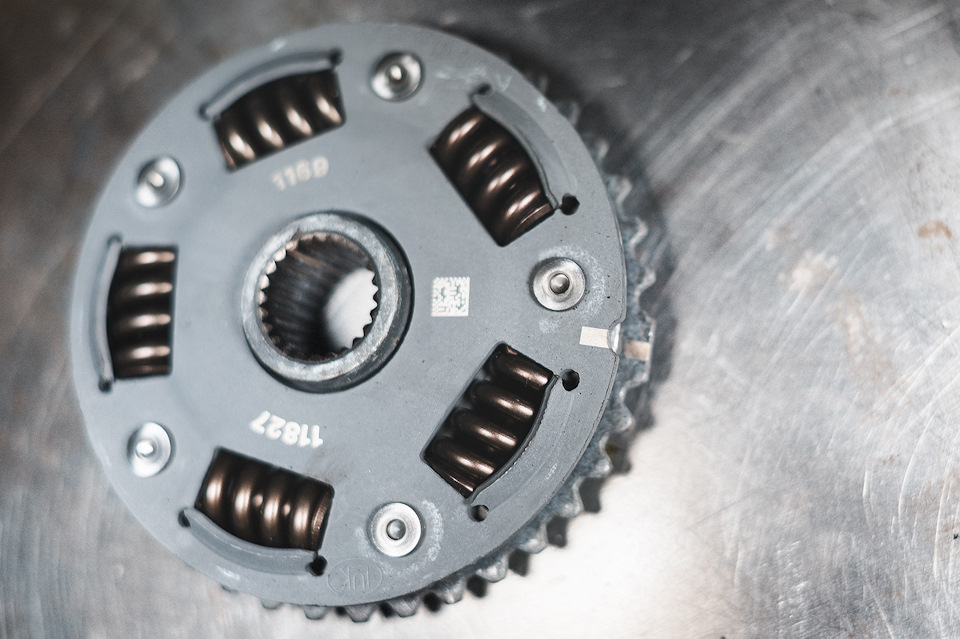

Осталось поставить на место демпферную пластину. Смотрим внимательно на диск сцепления, ищем метку (в нашем случае она находится возле цифр 1169) и совмещаем с аналогичной на демпфере.

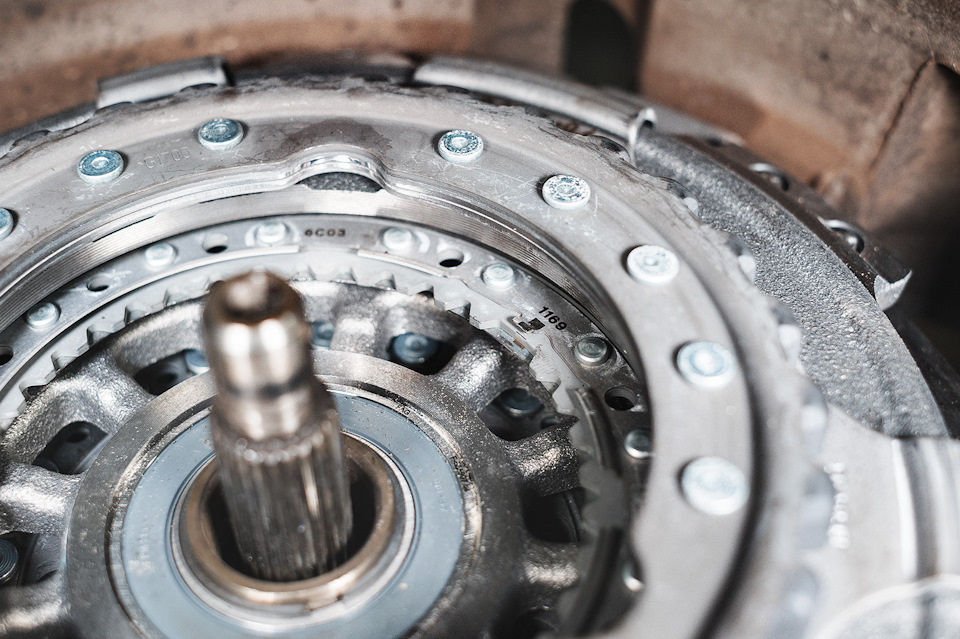

Если присмотреться, ясно видно, что метка находится напротив большого (двойного зуба шестерни), так что поставить неправильно не получится.

Устанавливаем большое стопорное кольцо, ориентируя его стык на большой зуб. Правильно собранное сцепление DSG 7 свободно крутится, не подкусывает, при этом малая вилка не должна шевелиться. Когда коробка собрана, поставить её на место скоре дело времени, чем техники.

Внимательный читатель вполне может возмутиться, что мы пропустили крайне волнующий момент измерения и вычисления толщины регулировочных шайб – в своё время мы обязательно напишем отдельную статью по всему процессу, а пока что к вашим услугам ELSA, где пошагово описан весь процесс с иллюстрациями.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
