Как работают датчики давления в; шинах

Как работают датчики давления в шинах

Проколотая покрышка — это всегда очень неприятно. Но лучше узнать о спускаещем колесе заранее — в этом и помогут датчики давления в шинах.

Первый патент на шину был получен в 1846 году, и с тех пор колёса постоянно прокалываются. Любому ясно, что спустившая покрышка не сулит ничего хорошего. Да и упавшее давление может быть весьма опасно: недаром в разделе «Ежедневное обслуживание» инструкции по эксплуатации автомобиля пункт «Проверка давления в шинах» стоит одним из первых.

Когда шина «испускает дух», сопротивление качению значительно увеличивается. К чему это ведёт? К повышению расхода топлива, повышенному износу шин и, конечно же, к боковому уводу автомобиля. Причём небольшой такой увод в сторону можно списать на уклон дороги или колею. Так что водитель, по ошибке или неопытности, может продолжать движение довольно долго. И самое опасное в этом то, что при экстренной ситуации, например, при резком манёвре или торможении подспущенная покрышка может сорваться с диска или провернуться. А здесь и до аварии недалеко.

Стало быть, с этим безобразием нужно бороться всеми силами. И чем раньше водитель заметит потерю давления, тем лучше. Конечно, самый простой способ — перед поездкой проверить давление, поочерёдно присоединив к каждому колесу насос или манометр. Но мы с вами народ ленивый и забывчивый. Да и удовольствие ковыряться на морозе или в дождь с приборами невелико. Тем более что есть уже целый ворох систем, умеющих проверять это самое давление.

Самая простая из них — это специальные колпачки с цветовыми индикаторами, которые устанавливаются вместо штатных на вентили подкачки. Упало давление ниже, допустим, двух атмосфер — под прозрачной крышечкой такого появится предупреждающая жёлтая (оранжевая, фиолетовая) полоска. Ага, понятно, с колесом неладное, надо проверить. Опустилось давление ещё ниже — колпачок «окрасится» в другой, как правило, красный цвет, который будет говорить о критичности происходящего. Достоинство такого подхода — простота. Минус — недостаточно хорошая информативность. Ведь колпачки можно увидеть только во время остановки. И всё равно, обойти перед поездкой автомобиль, посмотрев на цвета колпачков, намного проще, чем мерить каждый раз давление.

Ещё один недостаток — колпачки начинают информировать об изменении давления только тогда, когда оно падает ниже определённых значений, которые, кстати, для вашего автомобиля и ваших колёс могут быть вполне нормальными. Значит, подбирать их надо именно под вашу машину.

А для того чтобы заметить неладное во время движения, неплохо бы иметь на борту электронную систему, которая автоматически оповещала бы об опасных падениях давления. И не просто оповещала, а делала бы это вовремя (чтобы было время сориентироваться) и без ложных срабатываний.

Установленная система контроля в таком случае в нужный момент предупредит водителя об изменении соответствующего параметра и даст ему достаточно времени для безопасной остановки автомобиля. Понятно, в случаях серьёзного прокола или взрыва покрышки такие системы не помогут, поскольку водитель и без всяких датчиков почувствует увод автомобиля. А вот при «медленном» проколе подобная электроника просто незаменима.

Есть, например, системы, которые передают данные о давлении и температуре в шинах на центральный блок при помощи радиосвязи. А есть и такие, которые могут передавать эти данные по на телефоны или коммуникаторы. А что, очень удобно.

Но есть и более хитрые системы, которые работают без «настоящих» датчиков давления, а через ABS. Именно они обычно и ставятся в серийной комплектации автомобилей. Как они работают?

Электроника при помощи датчиков в каждый момент времени определяет частоты вращения колёс и их относительную разницу. Как известно, при падении давления высота профиля шины становится ниже. Следовательно, скорость вращения колеса с «больной» шиной увеличивается, следовательно, увеличивается и разность частот вращения колёс на одной оси. В результате система фиксирует эти изменения — и даёт тревожный сигнал.

Чем плох такой косвенный способ определения давления в шинах? Такие системы могут срабатывать, например, в затяжных поворотах, когда на протяжении относительно долгого времени система фиксирует большую разницу частот вращения колёс разных бортов (ведь внешние колёса крутятся с большей скоростью, нежели внутренние). И это ещё цветочки.

В некоторых случаях такие системы бесполезны вовсе. Например, когда на автомобиле устанавливаются покрышки с технологией Run-Flat. Напомним, у шин с такой технологией даже при полной потере давления высота профиля уменьшается незначительно — примерно на %. Давления в шине нет, а усиленные боковины продолжают «держать», и не просто держать, а позволяют продолжать движение с очень даже приличной скоростью, на протяжении достаточно длительного времени.

И всё же эта система может очень сильно помочь, особенно в дальней дороге, своевременно предупредив о том, что с колёсами проблемы. Но полагаться на «помощников» полностью не стоит. Поэтому вместо вывода напишем всего два, нет, — три слова. Следите за давлением, товарищи! Хотя бы в неделю раз, а уж если заметили, что колесо подспущено, не ленитесь, подкачайте.

Горит датчик давления в шинах

Горит датчик давления в шинах (индикатор TPMS на приборной панели) по одной из трех причин: давление воздуха в одной или нескольких шинах упало ниже допустимого уровня, обнаружено резкое снижение давления в колесе (в частности, при проколе), некорректная работа датчика либо приемника сигналов от него, а также, часто, просто пропадает питание на датчике.

Горит датчик давления в шинах

В некоторых случаях ошибка давления в шинах горит после замены колеса на новое из-за повреждения датчика при шиномонтаже или изменении радиуса используемых колес, езды на машине по неровной дороге (при минимально допустимом давлении в колесе), при неравномерном износе протектора на колесах на одной оси автомобиля и прочих условиях. Большинство автопроизводителей не предусматривают специальное отключение соответствующей системы, поскольку она прямо влияет на безопасность движения. Однако существует четыре метода, с помощью которых можно сбросить активацию лампы давления в шинах.

Описание работы системы контроля давления шин

Чтобы перейти к решению вопроса, как сбросить лампу давления в шинах, необходимо разобраться в том, как вообще работает система контроля давления в шинах (по-английски — TPMS — Tire Pressure Monitoring System).

Она состоит из датчиков, расположенных непосредственно на колесах автомобиля, а также принимающего устройства, на который подается информация от них, и соответственно выводится информацию на дисплей и/или бортовой компьютер. Обратите внимание, что система TPMS зачастую является опционной, и ее можно приобрести отдельно даже для старых автомобилей, не оборудованных электронным блоком управления двигателем (ЭБУ). Требуется лишь приобрести такой комплект и установить.

Датчик состоит из следующих внутренних элементов:

  • измеритель давления в колесе;
  • микросхема для обработки сигнала от измерителя и его кодирования;
  • элементы питания датчика;
  • акселерометр (прибор, измеряющий разницы между истинным и гравитационным ускорением, нужен для коррекции показателей угловой скорости колеса);
  • передающая антенна (обычно она совмещена с металлическим ниппелем колеса).
Читать еще:  Регулировка дпдз субару импреза

Большинство датчиков являются неразборными, и заменить элементы питания у них нет возможности, обычно срок их эксплуатации составляет около 5 лет.

Сигналы с датчика поступают не постоянно, а дискретно, то есть, через определенные равные промежутки времени. У каждого производителя они могут отличаться, но в среднем временной интервал составляет около 30 секунд. Каждый датчик имеет свою уникальную кодировку сигнала, именно поэтому принимающий блок (BCM, Body Control Module) «знает», с какого колеса какой сигнал поступает. Однако для этого предварительно нужно настроить блок на соответствующую информацию. Аналогично при перестановке колес местами необходимо перенастроить приемный блок для корректного восприятия сигналов.

Разные производители указанных систем предусматривают различные алгоритмы инициализации. Одни выполняют соответствующую процедуру лишь при помощи дилерского оборудования, другие — при помощи определенных процедур с бортовым компьютером, третьи — с помощью сдувания и последующей накачкой колеса, четвертые — набор определенной скорости в определенном промежутке времени. В частности, от указанных процедур зависит алгоритм, как можно сбросить ошибку датчика давления в шинах.

Большинство систем TPMS просто показывают давление в каждом колесе в режиме реального времени, а при понижении соответствующего значения ниже минимально допустимого активируют сигнальную лампу на отдельном мониторе системы, либо аналогичную лампу на приборной панели. В некоторых случаях лампочка давления шин дублируется еще и звуковым сигналом. Более «продвинутые» системы кроме давления воздуха в шинах показывают еще и его температуру. В частности, это нужно для корректировки накачиваемого давления при эксплуатации автомобиля в разных режимах (когда давление в колесе корректируется в зависимости от температуры окружающего воздуха).

При установке системы TPMS в блок ее управления всегда заносится информация о нормальном и минимально допустимом давлении в шинах для конкретного автомобиля. Делается это либо с помощью бортового компьютера, либо с помощью дополнительного блока управления системой. Некоторые подобные системы снабжены еще одной составляющей, занимающейся измерением угловой скорости вращения колес. Это делается при помощи датчиков антиблокировочной системы (ABS). Цель системы — выявление разности в значениях угловой скорости колес при движении (при этом специальная программа учитывает повороты). Суть работы программы — выявление колеса, которое вращается с немного меньшей угловой скоростью, поскольку это прямо указывает на сниженное давление воздуха в нем.

Почему датчик давления в шинах показывает ошибку

Когда ошибки в работе системы определения давления в колесах нет, то индикатор давления в шинах активируется в случае, если приспущено одно или несколько колес. При этом система сама укажет какое именно. Соответственно, после восстановления давления в проблемном колесе сигнальная лампа потухнет автоматически. Однако поскольку в большинстве случаев колесо должно быть спущенным значительно и наверняка водитель сам заметит такую проблему, то причина почему горит датчик давления в шинах будет в другой.

Несмотря на простоту устройства системы TPMS, иногда возникает ложное срабатывание, и горит лампочка давления шин на приборной панели автомобиля не только при возникших проблемах именно с ним. Причины могут быть следующими:

  • радиопомехи от мощных источников радиоволн, в том числе, от мощных линий электропередач;
  • неполадки в работе датчика (в том числе, когда сел элемент питания);
  • проблемы с приемником радиоволн;
  • сбой инициализации системы после установки или перезагрузки электронного блока управления;
  • сезонная смена колес, на которых не установлены соответствующие датчики, либо система не инициализирована;
  • езда на автомобиле по неровным дорогам (так называемой «гребенке»), особенно на значительной скорости, когда происходит колебание давления в колесах;
  • неравномерный износ протектора, поскольку в этом случае угловая скорость изношенного колеса будет немного выше, чем того, у которого протектор «свежий»;
  • разница давлений в колесах, расположенных на одной оси, соответственно, большая нагрузка на покрышки;
  • при изменении давления в колесах при изменении режима эксплуатации машины (например, при переходе с постоянного давления на частичное);
  • при перестановке колес местами на одном автомобиле (после выполнения соответствующей процедуры необходимо заносить в память блока управления информацию об этом);
  • повреждение корда покрышки автомобиля;
  • автомобиль имеет одностороннюю перегрузку по осям (например, при буксировке прицепа, перевозке тяжелого груза в багажнике, при езде на крутом спуске или подъеме);
  • на колеса установлены специальные цепи противоскольжения;
  • вместо штатного колеса установлено запасное, в котором нет указанного датчика системы TPMS;
  • неисправность датчика АБС или обрыв его проводки (в тех случаях, когда для работы датчиков давления шин используется система ABS).

Частой причиной некорректной работы системы и того, что горит лампа давления шин на панели, является неисправность датчика. Он может быть поврежден в результате демонтажа, удара при движении, повредиться во время шиномонтажа. Кроме этого, у датчика могут попросту разрядиться элементы питания, он может быть неправильно откалиброван.

Лампа давления шин может работать в нескольких режимах. Если она просто мигает — это означает, что не проведена начальная базовая установка системы и датчиков. Если же лампа сначала мигает, а потом начинает светиться на постоянной основе, то это предупреждение о том, что наблюдается потеря давления в колесах. То есть, для начала нужно проверить их состояние, а потом настроить систему путем установки базовых настроек.

Как сбросить ошибку датчика давления шин

Когда на панели приборов автомобиля горит лампа давления в шинах, то в первую очередь, перед тем как убрать ее произведите визуальный осмотр колеса и проверьте давление манометром во всех колесах.

По статистике, чаще всего, с проблемой сталкиваются владельцы автомобилей Форд, Мерседес, Киа, Лексус (Тойота). И для того, чтобы убрать ошибку необходимо знать принцип сброса на авто разных марок. Так, например, значок давления в шинах у автомобилей Toyota Prado, скидывается специально предназначенной для этого кнопкой Tire Set, расположенной глубоко на нижней части бортовой панели, на уровне нижней части руля. У большинства моделей Mercedes управления системой в целом и индикатором в частности выполняется через экран встроенного компьютера (зависит от установленного программного обеспечения).

Однако как скинуть значок низкое давление в шинах при ложном срабатывании системы? Тут нужно отметить, что универсального метода, как это сделать, не существует, и у каждой системы процедура может отличаться. Однако есть четыре наиболее распространенные способы сброса.

  1. Воспользоваться встроенными возможностями. Так, для этого можно использовать кнопку настройки работы датчиков. Такая возможность зачастую имеется лишь в тех случаях когда система TPMS была установлена дополнительно. Сюда же стоит отнести и специальные приложения для смартфона.
  2. Двигаться с определенной скоростью в течение определенного времени. У некоторых автомобилей, чтобы избавиться от активации лампы низкого давления в шинах, достаточно ехать с определенной скоростью (обычно она составляет 80 км/ч) и не превышать в течение определенного промежутка времени (он различается у разных автопроизводителей и обычно находится в интервале от 15 минут до одного часа).

Некоторые автомобили имеют свои особенности, которые указываются в мануалах. Так часто на автомобилях «Тойота» после смены колеса лампа давления шин горит на протяжении 50…60 километров. В это время компьютер собирает информацию о технических параметрах колеса. После этого лампа автоматически тухнет. У других моделей есть специальная кнопка на панели, под рулевым колесом или под бардачком, нажатие на которую обеспечивает то, чтобы лампа потухла. Еще вариант — лампа просто тухнет после нажатия на педаль тормоза.

Читать еще:  Показать регулировку фар в авто

Пример выполнения базовой установки системы при установке новых колес на примере автомобиля Lexus NX 2.0 AWD:

  • включить зажигание автомобиля, но двигатель не запускать;
  • держать нажатой клавишу SET, расположенную на центральной консоли, в течение чуть более двух секунд;
  • во время, когда клавиша нажата, сигнальная лампа TPMS светится;
  • начало базовой установки сопровождается звуковым сигналом;
  • когда базовая установка выполнена сигнальная лампа погаснет, в дальнейшем лампа в обычном режиме загораться не будет.

Базовую установку нужно выполнять при замене летней резины на новую и наоборот, смене диаметра покрышки, переход на шипованную резину. Система контроля давления в шинах на других автомобилях настраивается аналогичным методом, с помощью различных кнопок и настроек в бортовом компьютере. Обычно это не занимает много усилий и времени. Главное, найти соответствующую информацию в мануале автомобиля.

Советы по обслуживанию системы TPMS

После замены датчиков системы контроля давления воздуха в автомобильных колесах на новые имеет смысл придерживаться нескольких простых рекомендаций, которые помогут продлить срок эксплуатации вновь установленных деталей. К таким рекомендациям относится:

  • Поменять сердечник штока клапана на аналогичный, но выполненный из нержавеющей стали. Медные стержни быстро разъедаются в результате воздействия механических ударов и химических реагентов. Сердечник стоит копейки, а вот цена установленного на него датчика будет значительной. Таким образом, можно уберечь корпус датчика от образования на нем очагов корозии.
  • Датчик системы TPMS всегда необходимо держать прикрученным к штоку клапана ниппеля. Это позволит защитить его от вредного воздействия воды, грязи, пыли, химических реагентов, расплавленного битума.
  • Нельзя, чтобы на датчик попадал аэрозольный фиксатор, кондиционер для шин, силиконовая смазка или другие подобные составы, предназначенные, в том числе, для защиты резины покрышки. Велика вероятность того, что загустевший состав попадет в отверстие датчика и заблокирует его работу, соответственно, датчик выдаст сообщение об ошибке на блок его управления или ЭБУ.

Правильная эксплуатация системы позволит не только продлить срок ее работы, но и обезопасить водителя и пассажиров в случае возникновения аварийной ситуации с колесами.

Заключение

В случае, когда постоянно горит лампа давления в шинах, нужно не спешить принудительно отключать ее, а проверить, все ли в порядке с автомобильными колесами. В частности, проверить давление, целостность и общее состояние покрышек, глубину протектора, его износ, желательно проверить также развал-схождение. Имеет смысл также проверить датчики системы контроля давления в шинах и ABS. Часто причиной является севший элемент питания либо отказ в работе датчика АБС. Если проблемы найдены, то прежде всего устраните их, а затем делайте сброс ошибки TPMS.

Индикация давления в шинах BMW F30 (опция S2VBA)

В связи с тем что машина 12 года, индикация давления в шинах возможна только с дооснащением приемника дистанционного управления (антенна).

Немного теории о работе системы:
Функция системы контроля давления в шинах интегрирована в систему динамического контроля устойчивости (DSC). Радиосигналы электронных блоков системы RDC в колесе принимает приемник дистанционного управления. Приемник дистанционного управления подсоединен по шине CAN и передает сигналы по соединению с шиной в блок управления DSC.
Блок управления DSC обрабатывает сообщения, отправленные электронным блоком системы RDC в колесе. На скорости движения 20 км/ч и выше каждый электронный блок колеса отправляет следующие сообщения:
— давление воздуха в шинах;
— температура в шине;
— Оставшийся срок службы аккумуляторной батареи
— Данные датчика ударной нагрузки и идентификатор (ID) электронного блока системы RDC в колесе
— Режим передачи
Блок управления DSC посылает информацию в комбинацию приборов и в головное устройство.
Комбинация приборов показывает падение давления в шине сигнальной и контрольной лампами и выдает сообщение системы автоматической диагностики.
Через центральный информационный дисплей, через состояние автомобиля можно вызвать другую информацию о давлении в шинах. Также выполняться инициализация cистемы контроля давления в шинах.
Электронный блок системы RDC в колесе (датчик)
Электронные блоки устанавливаются во всех колесах. Они приворачиваются на вентили колес. Все электронные блоки идентичны. Допустимая рабочая температура составляет от -40 °C до +125 °C. Электронный блок системы RDC в колесе контролирует температуру в шинах. Если температура превышает примерно 115 °C, система контроля давления в шинах переходит в режим ограниченной функциональности. При определенных обстоятельствах выполняется отключение аппаратного обеспечения.
В каждом ЭБУ системы RDC в колесе имеется датчик ускорения. Датчик ускорения распознает вращение колеса.
При неподвижных колесах сообщения не передаются через приемник дистанционного управления на систему динамического контроля стабильности (DSC). ЭБУ системы RDC в колесе находится в состоянии покоя. В результате повышается срок службы батарей в ЭБУ системы RDC в колесе.
Начиная с 30 км/ч, ЭБУ системы RDC в колесе переходит в режим готовности. ЭБУ системы RDC в колесе начинает передавать сообщения с заданной периодичностью. Питание на электронный блок системы RDC в колесе подается от литий-ионной батареи. Срок службы рассчитан примерно на 10 лет. Время до истечения срока службы отображается с точностью до 1 месяца.
Инициализация cистемы контроля давления в шинах должна проводиться в следующих случаях:
— изменение давления воздуха в шинах;
— замена колес.
— перестановка колес на автомобиле (по осям).
Указание по диагностике
При инициализации текущее давление в шинах принимается как предустановка для заданного давления.
Водитель под свою ответственность устанавливает давление в шинах при холодных колёсах согласно руководству по эксплуатации.
Блок управления DSC проверяет заданное значение на достоверность (минимальное давление). Инициализация возможна лишь в том случае, если давление в шинах всех колес составляет не менее 1,85 бар. Если давление в одной из шин ниже этой границы, сразу выводится сообщение системы автоматической диагностики.
Способ устранения неисправности: Установить правильное давление в шинах и после этого повторить инициализацию. Если после замены колес или замены электронного блока системы RDC в колесе забыли выполнить инициализацию, в автомобилях с центром управления водитель будет получать напоминание об инициализации.
При повышении температуры на 10 °C давление в шине увеличивается на 0,1 бар. В случае превышения предельных значений, рассчитанных для данной температуры, система RDC выдает сообщение системы автоматической диагностики.
Для успешного завершения соотнесения колес необходимо выполнить поездку продолжительностью не менее 9 минут со скоростью выше 20 км/ч.

Процесс дооснащения:
Так как не все антенны и датчики совместимы и была вероятность накосячить с покупкой несовместимых комплектующих, я пошел по пути наименьшего сопротивления.
Есть пост у Ленара Slim где он разбирался с вопросом совместимости датчиков. Я решил пойти уже по протоптанной тропе.

Читать еще:  Механизм регулировки тормозов зил

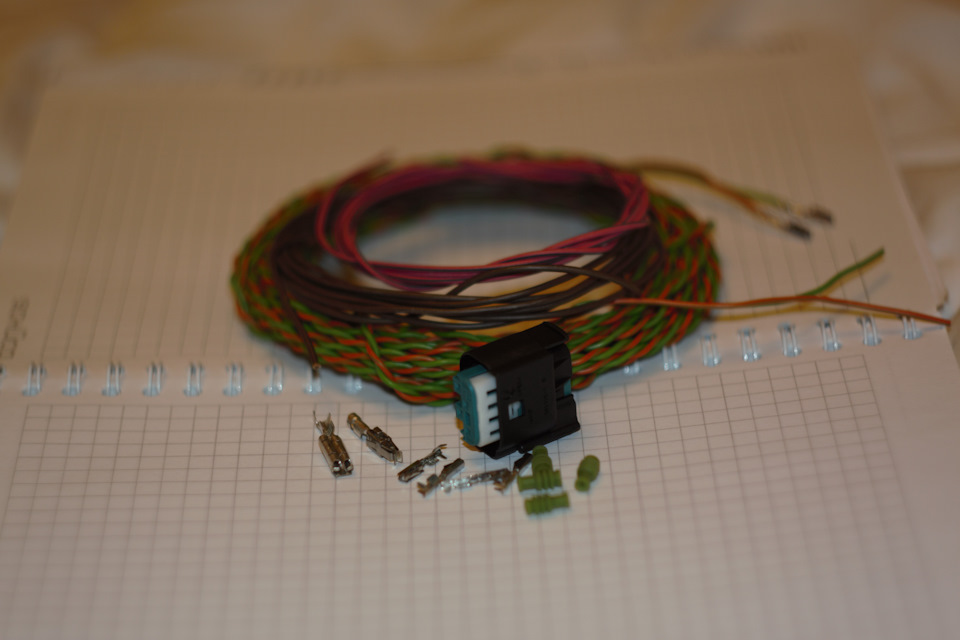

Закупка комплектующих:
— Антенна 36106853736

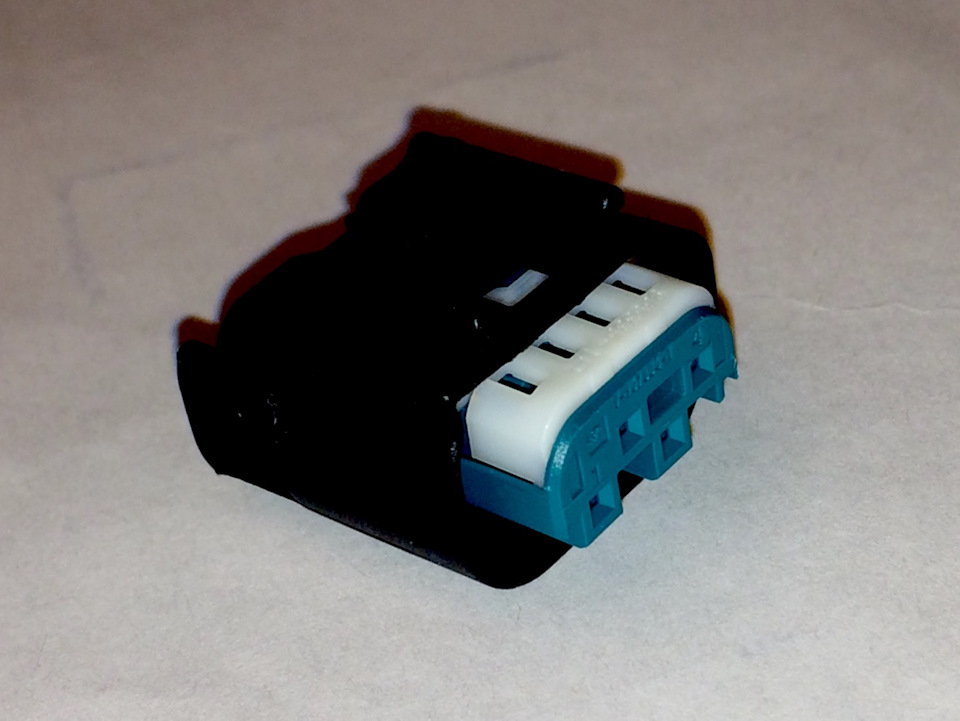

— Гнездовой контакт 61131393724 (4шт)
— Втулка — 4 шт (покупал 967067-1 TE CONNECTIVITY)

— Датчики — купил на ebay.

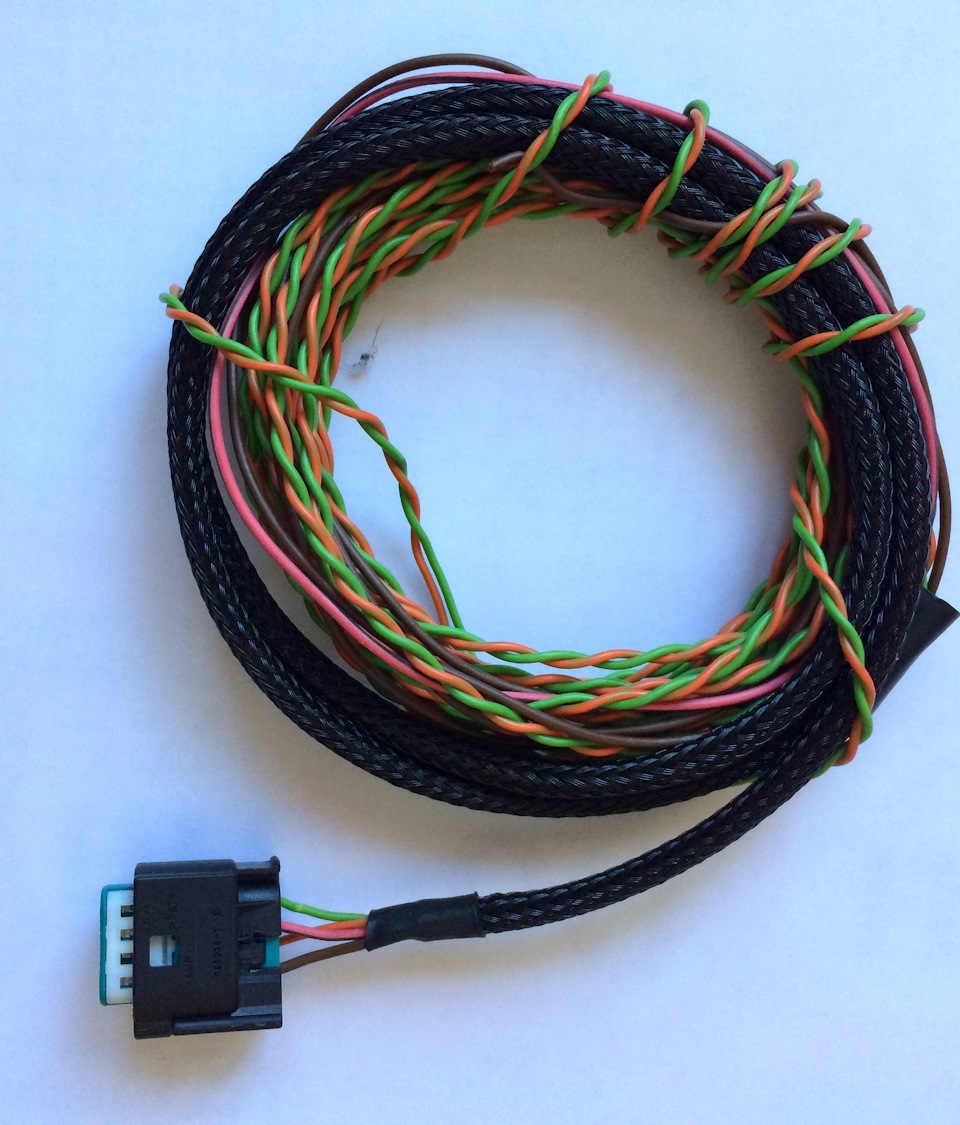

— Проводку делал сам. Научился делать красивые жгуты со змеёй почти как Алексей СЕВЕР-SPB.
Очень хорошо подошли остатки от комплекта дооснащения камеры заднего вида. Да еще из этого комплекта очень пригодился разъем в задний блок предохранителей, т.к. там их нет.

Все подключения делаем по схеме

Как уже писал блок решил расположить как и Ленар Slim в багажнике. Считаю что это самое удобное место с точки зрения подключения.

С подключением все просто плюсовой провод идет в задний блок предохранителей, массу я подключил к гребешковому разъему на колесной арке за диваном, ну а CAN шину к FEM вдоль правого порога.

Далее кодирование:
Есть два варианта по FA с добавлением опции 2VB в соответствующие блоки и по FDL.
Вариант по FDL расписан у Ленара Slim
С его позволения продублирую у себя:
FEM
RC_RDC_ENABLE = aktiv
ICM
IcmKod_B_S2VBA = verbaut
DSC
C_Funktion_RDCi_l = nicht_aktiv
C_Funktion_RPA_e = nicht_aktiv
C_RPA_Extra = nicht_aktiv
HU_NBT
RDC = aktiv
RDC_DRUCK_TEMP = druck_und_temperatur
RDC_FORTSCHRITTSANZEIGE = aktiv
REIFENUEBERWACHUNG_RDC_RPA = rdc
RPA = nicht_aktiv
KOMBI
ST_TYR_RDC_ALIVE = aktiv
ST_TYR_RDC_TIMEOUT = aktiv
DSC_MIT_RPA = ohne_RPA

Я кодировал по FA, но почему-то не было отображения температуры.

Пришлось один фиг проверять все параметры в ручном режиме и корректировать.
В итоге все заработало.

Благодарности:
Ленару Slim — отвечал на мои (возможно глупые) вопросы по данной теме.
Алексею СЕВЕР-SPB — очень помог с кодированием ГУ NBT EVO. До этого я мог вносить параметры только по FDL, так как кодирование завершалось ошибкой. Правда еще один головняк остался — PMA2. Но это совсем другая история, которая надеюсь закончится высосав из меня не все соки.

Датчики контроля давления в шинах

Назначения датчиков давления в шинах

Поддержание оптимального давления в автомобильных шинах обеспечивает надежную управляемость машины, увеличивает ресурс эксплуатации автопокрышек и снижает расход топлива.

Что такое датчики давления в шинах

Датчиков давления в шинах

Это специальные малогабаритные устройства, монтируемые на колеса для контроля давления воздуха в шинах (иногда и температуры).
Различают несколько типов датчиков давления:

  1. Принцип действия – механические или электронные.
  2. Место установки – наружные или внутренние.
  3. Способ измерения – прямого или косвенного контроля.
  4. Тип измерительного элемента – тензорезисторные или пьезоэлектрические (только для электронных систем).

Конструкция и принцип работы датчиков

Конструкция и принцип действия подобных устройств зависит от вида используемой системы контроля давления в шинах.

Механические датчики

Механические датчики

Представляют собой миниатюрные манометры, измеряющие давление воздуха в автошинах. Конструктивно выполняются в виде прозрачного колпачка, накручиваемого на ниппель вместо обычного защитного. С помощью поршней определенного цвета они выдают соответствующий сигнал: если давление более 2 бар – зеленый, от 1 до 2 бар – желтый, менее 1 бар – красный.

Основным достоинством является простота установки, а также отсутствие необходимости какой-либо настройки и дальнейшего обслуживания.

Из недостатков отмечают следующие:

  • свободный доступ посторонних лиц;
  • неточность показаний;
  • контроль только визуальный, возможен лишь при остановке машины.

Электронные устройства

Электронные устройства

Среди этих систем слежения за давлением в шинах самыми простыми являются датчики достаточно распространенной тормозной системы ABS, отслеживающей частоту оборота колес. У спущенного колеса уменьшается внешний диаметр покрышки, что приводит к увеличению скорости ее вращения и повышению внутренней температуры. Отслеживая эти параметры, штатно установленные и запрограммированные нужным образом, датчики передают информацию в бортовой компьютер, который выдает соответствующий сигнал. При этом установка какого-либо дополнительного оборудования не требуется.

Электронные устройства

Более точными являются электронные устройства, непосредственно измеряющие давление воздуха в автопокрышке. Каждое из них имеет собственный источник электропитания (малогабаритную батарейку) и связано по радиочастотному каналу (Bluetooth) с блоком управления и/или сигнализации.

Такие датчики могут быть установлены снаружи колеса на золотник вместо защитного колпачка. Но чаще они встраиваются внутрь бескамерной покрышки вместо штатных ниппельных грибков или просто крепятся на ее внутренней поверхности.

В качестве элемента управления и индикации может использоваться отдельный блок с элементами световой и/или звуковой сигнализации, либо мобильное устройство (например, обычный смартфон) с установленным на нем специальным программным обеспечением.

Главное преимущество электронных систем заключается в том, что водитель может отслеживать состояние накачки колес в любой момент, в том числе, во время движения автомобиля.

Но есть и определенные недостатки:

  • трудоемкость монтажа внутренних датчиков;
  • необходимость периодической замены элементов питания;
  • такие устройства нуждаются в настройке и дополнительном обслуживании .

Установка датчиков давления колес

Установка датчиков в колеса

Установить механические датчики не составит особого труда даже для начинающего автолюбителя. Для этого достаточно открутить стандартные колпачки на колесах и поставить вместо них приобретенные устройства.

С электроникой бывает сложнее. Если система предусматривает использование наружных датчиков, то их установка также осуществляется легко. Единственное затруднение может вызвать подключение блока управления, если он не имеет автономного питания от встроенного аккумулятора или батарейки.

Для установки внутреннего электронного датчика необходимо разбортировать покрышку и вставить устройство на место штатного ниппельного грибка. Сделать это в домашних условиях сложно, так как после перебортовки бескамерной шины накачивать ее нужно под высоким давлением, чтобы края покрышки сразу сели на диск. Для этого потребуется компрессор, который вряд ли имеется в гараже у обычного автолюбителя.

После установки датчиков на колеса необходимо подключить блок управления и/или сигнализации и произвести настройку системы в целом – «прописать» каждый элемент так, чтобы сигнал от него был виден блоку управления или бортовому компьютеру.

Так называемая «прописка» датчиков по общему правилу осуществляется по кругу, начиная с левого переднего колеса, затем – правое переднее, заднее правое и, наконец, левое заднее. Тем автолюбителям, что не очень дружат с электроникой, лучше обратиться в автосервис, оказывающий подобные услуги.

Эксплуатация датчиков

При использовании механических устройств какое-либо дополнительное обслуживание не требуется. Единственное желательное условие – не оставлять автомобиль без присмотра надолго, так как колпачки вызывают излишний интерес у окружающих, в том числе, детей, которые могут открутить их просто из любопытства.

При эксплуатации электронных систем существуют некоторые дополнительные условия:

  • батарейки требуют периодической замены, что при использовании внутренних датчиков вызывает необходимость обращения в шиномонтажную мастерскую;
  • при движении автомобиля на большой скорости автопокрышки нагреваются сами по себе, что может привести к ложному срабатыванию системы;
  • после срабатывания необходимо сбросить показания датчика давления в шинах, обнулив его программным способом согласно инструкции.

Для машин премиум-класса и многих иномарок средней стоимости системы контроля давления в колесах (TPMS) уже давно входят в штатную комплектацию. Но и для большинства современных бюджетных моделей установка датчиков давления в шинах может быть осуществлена в качестве дополнительной опции. В США и ряде европейских стран подобные устройства обязательны к применению на законодательном уровне.
