Зачем нужен обратный клапан на водонагреватель, принцип работы и куда ставится

Зачем нужен обратный клапан на водонагреватель, принцип работы и куда ставится

Зачем нужен обратный клапан на водонагреватель, принцип работы и куда ставится

Качество обвязки водонагревателя позволяет не только увеличить срок его эксплуатации, но и повышает уровень безопасности при эксплуатации. Установка бойлера ведется по инструкции производителя и с учетом стандартов подключения. Предохранительный клапан для бойлера – важный элемент устройства, относящийся к группе безопасности.

Зачем нужен предохранительный элемент, как правильно установить водонагреватель и какой принцип работы устройства рассмотрим далее. Помните о том, что несоблюдение правил установки может случиться не просто небольшая неприятность, а настоящая трагедия.

Предохранительные клапаны (еще известны под названием клапаны безопасности) путают с «обратными». Между двумя видами есть некоторые сходства, но, по факту, это абсолютно разные элементы.

Обратный клапан отвечает за подачу жидкой среды по трубопроводу только в одном направлении. При этом задача предохранительного клапана – защитить трубу канализации и подключенные устройства от выхода из строя и разрушения, что может произойти в результате избыточного давления в системе.

Неразбериха в понятиях возникает из-за того, что к функциям этих элементов относится формирование барьера, не позволяющего жидкой среде перемещаться в обратном направлении.

Зачем нужен обратный клапан на водонагреватель, принцип работы и куда ставится

Выделяют несколько типов запорной арматуры, которая используется в сложных бытовых приборах для защиты от скачков давления. Выделяют:

  • пруженные устройства;
  • рычажные устройства;
  • магнитно-пружинные;
  • рычажно-грузовые.

Применение того или иного типа запорной арматуры зависит от типа и характеристик среды, а также назначения водопровода (например, канализация). Чаще всего по трубам перемещается газ, нефть, горючие материалы, химические и другие агрессивные консистенции, пар.

Неразбериха в понятиях возникает из-за того, что к функциям этих элементов относится формирование барьера, не позволяющего жидкой среде перемещаться в обратном направлении.

Выделяют несколько типов запорной арматуры, которая используется в сложных бытовых приборах для защиты от скачков давления. Выделяют:

  • пруженные устройства;
  • рычажные устройства;
  • магнитно-пружинные;
  • рычажно-грузовые.

Применение того или иного типа запорной арматуры зависит от типа и характеристик среды, а также назначения водопровода (например, канализация). Чаще всего по трубам перемещается газ, нефть, горючие материалы, химические и другие агрессивные консистенции, пар.

Еще на корпусе можно найти изображение стрелки, которая указывает направление движения воды в системе через нагревательный бак в бойлере. Обратите внимание, что сантехники не рекомендуют часто применять сливной рычаг для принудительного слива воды, чтобы продлить срок эксплуатации клапана. Если необходимо провести обслуживание водонагревателя, можно отсоединить патрубки воды и слить ее.

Почему важно наличие обратного и предохранительного клапана

При продаже водонагревателей предохранительный клапан уже установлен, поскольку является обязательным компонентом. Тем не менее, перенос водонагревателя на другую стену может сопровождаться утерей детали.

Избегайте мастеров, которые при переносе водонагревателя вместо предохранителей могут врезать обратный клапан.

Неправильная обвязка бойлера может стать угрозой не только для здоровья, но и для жизни людей. Это связано с тем, что при нагреве воды термодинамическое действие часто выходит из-под контроля, делая из бойлера взрывное устройство. Внутри бака скапливается давление и большое количество пара, что приводит к взрыву.

Зачем нужен обратный клапан на водонагреватель, принцип работы и куда ставится

Предохранительный клапан в такой же ситуации работает совсем по-другому: при достижении критической температуры и давления пружина в цилиндре сжимается и жидкость с паром выходят наружу. Это быстро приводит к нормализации давления в системе. Установка предохранительного элемента на водонагреватель – обязательное требование!

Ни в коем случае не занимайтесь установкой и подключением бойлера своими руками, вызывайте сантехника, который быстро и надежно произведет все нужные действия.

Советы по выбору модели

Мы уже упоминали о том, что водонагреватели продаются с установленным предохранительным клапаном. Тем не менее, вам нужно будет озадачиться поиском и установкой этого элемента случае:

  • утери;
  • износа или поломки элемента.

Как правильно подобрать элемент? Сделать это можно у поставщиков водонагревателей по номеру модели. Обратите внимание на совет! Покупать клапан с маленьким или, наоборот, большим значением предельно допустимого значения не следует! Например, в первом случае будет возникать постоянная течь на бойлере или из бака, а во втором случае – есть вероятность, что клапан не будет корректно функционировать при возникновении аварийного давления.

Резьба на элементе должна четко совпадать с монтажными штуцерами. Учтите, что для формирования плотного соединения дополнительно понадобится льняная нить и резиновая прокладка.

Инструкция по обвязке

Обвязка бойлера включает обязательную установку предохранительного клапана. Для подводки ХВС понадобится ПВХ труба и непосредственно сам элемент. Тем не менее, оптимальным считается вариант подключения с использованием американки, сливного крана и тройника.

Зачем нужен обратный клапан на водонагреватель, принцип работы и куда ставится

Латунный тройник

Не стоит экономить на таком дешевом элементе, который обеспечивает безопасность. Предохранительный клапан продлевает срок службы водонагревателя, выполняя защитную функцию, а его эксплуатация без этого устройства категорически запрещена нормативными документами.

Обратный клапан для водонагревателя регулировка

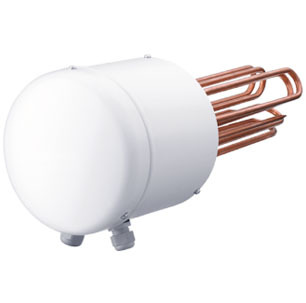

— используется с водонагревателями;
— бесступенчатый выбор температуры от +35 °С до +82 °С;
— режим защиты от замерзания;
— встроенная термозащита;
— крепеж и фланцевое уплотнение входят в комплект поставки.

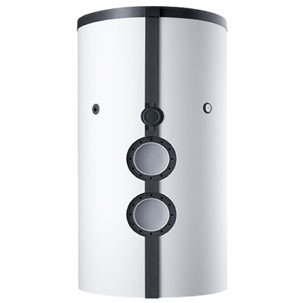

— пенополиуретановая (мягкая) изоляция для накопительных водонагревателей;
— не входит в комплектацию водонагревателя, приобретается отдельно.

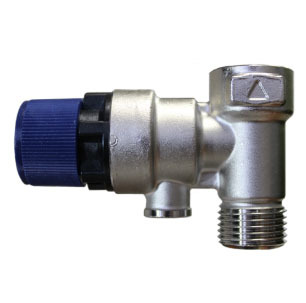

— используется с водонагревателями серии PSH;
— сбросной и обратный клапан;
— максимально допустимое давление водопровода 4,8 Атм;
— давление срабатывания 6 Атм.

— используется с водонагревателями серий SHW , SHO , SB ;
— сбросной и обратный клапан;
— максимально допустимое давление водопровода 4,8 Атм;
— давление срабатывания 6 Атм.

— используется с водонагревателями SB 302‑402 АС ;
— стальная фланцевая заглушка;
— с одной стороны покрыта эмалью;
— крепеж и декоративная крышка в комплекте. Диаметр 210 мм.

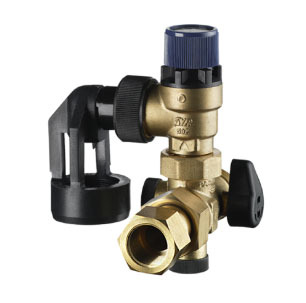

— используется с водонагревателями серий SH, HFA, SHZ, SHD;
— сбросной и обратный клапан;
— максимально допустимое давление водопровода 4,8 Атм;
— давление срабатывания 6 Атм;
— вертикальный или горизонтальный монтаж.

— используется с водонагревателями SB 302‑1002 АС ;
— используется для дополнительного нагрева для компенсации тепловых потерь; — возникающих при длительном отсутствии водоразбора;
— монтируется в штуцер рециркуляции;
— регулировка температуры от +10 °С до +80 °С.

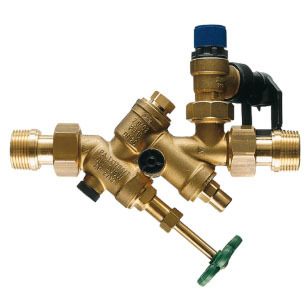

Группа безопасности Stiebel Eltron KV 40 для напорных настенных накопительных водонагревателей Stiebel Eltron серий SH, SHZ, HFA.

Для настенного (скрытого) монтажа. Подвод воды, забор нагретой воды и слив в канализацию — все коммуникации «в стену». Предназначена для защиты накопительных водонагревателей от внешних и внутренних гидравлических перегрузок. Состоит из мембранного обратного клапана, предохранительного клапана и сливной воронки, в которую автоматически направляется вода при необходимости стравить её из системы ГВС. Эта необходимость возникает в двух случаях:

— в штатном режиме клапан открывается, когда после водоразбора из водонагревателя туда поступила порция холодной воды, водонагреватель автоматически включился чтобы нагреть её до заданной температуры, и в процессе нагрева происходит тепловое расширение воды, давление растет, при достижении давления в водонагревателе 6 бар клапан открывается и стравливает в воронку «лишний» объем воды;
— в аварийном режиме, когда по каким-либо причинам давление в снабжающей системе ХВС на входе в водонагреватель превышает 6 бар.

— Корпус и внутренности выполнены из латуни, подпружиненная крышка — из высококачественного пластика, укрепленного стекловолокном;
— мембрана и уплотняющие элементы изготовлены из эластомера, устойчивого к старению и очень высоким температурам;
— пружины, пружинная стальная проволока защищены от коррозии;
— диаметр подключения воды G1/2″
— максимально допустимое давление водопровода10 бар (атмосфер);
— давление срабатывания предохранительного клапана — 6 бар (атмосфер);
— сделано в Германии.

Аварийный предохранительный клапан для водонагревателя

Обратный клапан на водонагреватель куда ставить

Монтаж и регулировка бойлера является ответственной процедурой, которая требует соблюдения определенных правил подключения. В обвязке непременно обязана быть группа безопасности, где в составе находится предохранительный клапан для водонагревателя. Чтобы выполнить монтаж бойлера без ошибок, необходимо разобраться, зачем нужен этот запорный механизм.

Разновидности защитных предохранителей

Предохранительный клапан сброса избыточного давления воды для водонагревателя зачастую путают с обратным, а в некоторых случаях используют определение «обратный» относительно этих двух видов устройств. В действительности это совершенно разные конструкции, хоть они и имеют похожий принцип работы.

Подрывной клапан для бойлера отвечает за обеспечение передвижения воды внутри труб и позволяет направить жидкость лишь в одном направлении, при этом предназначение предохранительного — защитить трубопровод и подсоединенные к нему приборы от выхода из строя по причине увеличения давления в системе больше нормы.

Замена этих определений происходит по причине того, что еще одна основная задача предохранителя состоит в создании защитного барьера, который препятствует передвижению воды в обратном направлении.

Есть несколько разновидностей запорной арматуры, которая защищает сложные устройства от резкого перепада давления, а именно:

  • рычажно-грузовые;
  • рычажные;
  • магнитно-пружинные механизмы.

Выбор определенного вида спускного клапана обусловлен предназначением труб и показателями среды, которая проходит по ним: нефть, антифриз, вода, химические составы, пар.

Для установки бойлера косвенного нагрева используется один тип клапанов — пружинные. Эти механизмы могут различаться по внешнему виду, однако их внутреннее строение одинаковое.

Читать еще:  Как отрегулировать ксенон фары на субару

Механизм работы

Предохранительный клапан на водонагреватель

Механизм работы

Сбросной клапан для водонагревателя, как и другие разновидности арматуры, имеет простую конструкцию и представляет собой комбинацию двух пружинных систем, которые заключены в единый корпус.

Особого отличия между стальными и латунными моделями не существует, но латунь немного дороже и, учитывая отзывы потребителей, может прослужить чуть дольше. Пружины в корпусе изготавливаются из хромированной стали.

Два цилиндра, расположенных перпендикулярно, имеют похожую конструкцию, но разное предназначение. В детали, находящейся по направлению перемещения воды, находится пружина и «тарелка» с кольцом уплотнения.

Пружинка удерживает клапан в закрытом состоянии и не позволяет воде вернуться в трубопровод. Концевые элементы цилиндра имеют резьбу «папа-мама» для установки в систему холодного водоснабжения и подключения к патрубку водонагревателя.

Во втором цилиндре расположена более мощная пружина, находящаяся в нейтральном положении даже во время незначительного увеличения показателей давления.

Установка предохранительного клапана

Если в трубопроводе отмечается сильное увеличение давления, то пружина открывает отверстие для сброса воды. Наружная часть цилиндра закрыта рычажным механизмом, винтом либо заглушкой.

Хоть при помощи отверстия в клапане удобно сбрасывать воду, профессионалы не советуют использовать регулярно ручное управление. Для ремонта и обслуживания выполнять слив можно и с помощью другого метода, к примеру, выкрутить патрубок подачи воды.

Особенности монтажа

Как работает предохранительный клапан на водонагревателе

Особенности монтажа

Установка предохранительного клапана на водонагреватель является обязательной и это защитное устройство находится в комплекте с оборудованием, потому подбирать в магазинах эту запчасть не требуется. Однако во время переноса эта деталь может затеряться.

Именно по этой причине большинство домашних мастеров не знают, куда ставить обратный клапан на водонагреватель и вместо предохранительной системы устанавливают стандартный обратный клапан, что строго запрещено, так как уравновешенное термодинамическое воздействие во время нагрева воды сложно контролировать, и в этом случае бойлер может просто взорваться.

Давление, которое составляет более 7 Атм., увеличивает температуру воды в емкости до критических показателей. Скапливается большое количество пара и происходит взрыв.

Во время использования предохранительного редукционного клапана происходит все по-другому: при достижении критической температуры пружина в механизме сжимается и начинает сбрасывать часть жидкости. За счет этого давление нормализуется, и водонагреватель продолжает работать в стандартном режиме.

Рекомендации по выбору

Бойлеры продаются в комплектации с предохранительным механизмом. Именно поэтому во время приобретения нового водонагревателя, тем более брендового, заботиться о выборе этого элемента не требуется. Необходимость в приобретении появляется в нескольких случаях:

  • предохранитель износился или поломался;
  • потерялся во время переезда;
  • устанавливается старый бойлер без системы обвязки.

Принцип работы предохранительного клапана

  • предохранитель износился или поломался;
  • потерялся во время переезда;
  • устанавливается старый бойлер без системы обвязки.

Зная модель водонагревателя, можно с легкостью выбрать новую деталь. В технической документации по использованию находятся показатели максимального давления — эти же данные обязаны находиться на корпусе нового изделия.

Диаметр резьбы обязан быть точно таким же, как размер трубы холодного водоснабжения и монтажного штуцера. Помимо непосредственно прибора, также будет необходима льняная нить или резиновый уплотнитель, если устанавливается гибкая проводка.

В некоторых случаях между патрубком водонагревателя и клапаном монтируют кран для слива воды. Это возможная и разрешенная система обвязки, но с одним условием — кран нужно устанавливать на горизонтальном отводе от центрального трубопровода. Никакой запорной арматуры между перепускным клапаном и бойлером не должно быть.

Инструкция по установке

Как заменить клапана на водонагревателе

Инструкция по установке

Установка спускного клапана — это обязательный этап обвязки водонагревателя. Минимальный набор требуемых деталей: полипропиленовая труба и защитный клапан. Но существует еще один способ монтажа, где помимо вышеописанных элементов, находится американка, сливной кран и тройник. Помимо этого, будут необходимы ПП фитинги, чтобы переместить магистраль трубопровода к стенке.

Сложный узел для организации группы безопасности применяется не все время. Некоторые специалисты утверждают, что вполне хватает одного защитного клапана. Это основной минимум для правильного монтажа водонагревателя.

Если не применяются тройники либо иные переходники, то предохранитель крепится непосредственно на патрубке водонагревателя. Он может находиться за корпусом либо на несколько сантиметров опускаться ниже, что гораздо удобней для подсоединения.

Затем нужно организовать слив воды с помощью отверстия в клапане, для этого применяют пластиковую эластичную трубку необходимого диаметра. Один конец этой трубочки надевают на патрубок предохранителя, другой проводят в тройник канализационной системы.

Аварийный предохранительный клапан для водонагревателя

Некоторые люди проводят сливную трубочку в баночку либо ведро — этого не стоит выполнять. Если ведро и сможет спасти, то только от подкапывания. В аварийном случае количество воды, которая перемещается через трубку, увеличивается в объеме, и обычной баночки просто не хватит. Единственное правильное решение — вывод слива в трубу канализации за счет вставки в отдельный вход или тройник.

Способы регулировки

Как установить клапан на водонагревателе

Способы регулировки

В действительности все эти защитные механизмы имеют заводскую настройку, изменять которую категорически запрещено, да и чаще всего это просто невозможно. Однако бывают предохранители с винтом для регулировки, его вкручивание или выкручивание изменяет силу сжатия пружинного механизма, а, соответственно, и степень срабатывания прибора. Но не стоит забывать, что поменяв положение винта в определенную сторону, можно установить новое максимальное давление весьма приблизительно, что ненадежно относительно безопасности работы устройства.

Правильное решение — это регулировка защитного клапана с помощью подбора показателей по паспортному давлению. Исключение составляют регулируемые приборы с находящейся шкалой на них, однако их устанавливать нет смысла, так как критическое давление водонагревателя — неизменный показатель.

Правила эксплуатации

Даже такая простейшая работа, как монтаж предохранительного клапана, основана на соблюдении определенных правил. К примеру, дизайн ванной комнаты зачастую нуждается в маскировке труб и системы безопасности.

Спрятать всю конструкцию можно, но с выполнением некоторых условий:

  • для обслуживания защитного клапана нужно установить технический люк;
  • идеальная установка клапана — напрямую к патрубку водонагревателя;
  • размер гибкой подводки от защитного клапана до бака должен быть не более 2 м, в противном случае появляется чрезмерное добавочное давление на пружину механизма.

Большинство людей переживают, если наблюдают капли воды на патрубке защитного устройства. Это совершенно допустимое явление, которое сообщает о работоспособности прибора.

Периодически случаются незначительные перепады давления в центральной магистрали, они и провоцируют небольшой выброс жидкости. Переживать необходимо, если вода или полностью не капает, или льется постоянно.

Не стоит забывать, что самостоятельная модернизация клапана категорически запрещается. Если необходимо защитное устройство на 0,9 МПа, то нужно выбирать именно эту новую модель. Если появились сомнения относительно рабочего состояния клапана, необходимо снять его и убедиться, не забился ли уплотнитель или пружина.

Действия при поломке

Роль аварийного клапана на водонагревателе

Действия при поломке

Возможны случаи, когда клапан не работает по причине скрытого брака, определить который просто невозможно. Не нужно тратить время на ремонт устройства, поскольку водонагреватель необходимо эксплуатировать по назначению.

Неработающий прибор заменяют на новый. Если ресурс находящегося защитного клапана исчерпан, то его снимают и устанавливают новое устройство. Заменив клапан, можно не переживать о том, как работает водонагреватель.

Как и все остальные защитные механизмы для обвязки, клапан предохранения является необходимым прибором для правильной работы бойлера. Его не надо путать с обратным затворным механизмом, а монтировать нужно исключительно по инструкции. Если появляются сложности с выбором или установкой, то лучше всего обратиться к опытным специалистам, которые за короткое время приведут устройство для нагрева воды в полную готовность.

Принцип работы предохранительного клапана водонагревателя

При эксплуатации водонагревателя могут возникнуть аварийные ситуации – вследствие неправильного подключения системы, или технического брака. Для обеспечения надежности работы в систему вставляется предохранительный клапан. Он гарантирует надежную эксплуатацию бойлера и защиту от повреждения в случае внезапного изменения давления при сбое в работе.

Принцип работы

Предохранительный клапана состоит из двух элементов: в прямом корпусе расположен обратный, а в его перпендикулярной части предохранительное устройство. Вода поступает в водонагреватель через обратный клапан.

В случае аварийного повышения давления внутри водонагревателя, излишки воды сбрасываются через штуцер в сливную магистраль. Сбоку предусмотрена рукоятка для выпуска воды в ручном режиме.

Читать еще:  Регулировка сцепления ямз 238 при то

Устройство обратного клапана

Обратный клапан для водонагревателя служит для предотвращения утечки воды из бойлера, в случае если давлении в водопроводе падает или воду совсем отключают. При первичном заполнении емкости резервуара напор воды открывает пружину запорного элемента, и вода поступает в корпус. При наполнении давление внутри бойлера растет, и как только сравняется с водопроводным, тарельчатый запорный элемент перекрывает доступ воды из водопровода. После этого тэны производят нагрев воды до заданной температуры. Как только откроете кран горячей на раковине или в душе, давление внутри бойлера упадет и вода снова начнет поступать в бойлер.

Герметичность обратного гидроклапана имеет важное значение для обеспечения безопасности эксплуатации водонагревателя. В жилых домах нередки случаи, когда давление в сети падает или прекращается подача воды. При неисправности вода может вытечь из корпуса водонагревателя и тэны будет нагревать воздух внутри.

Если в водонагревателе не предусмотрена автоматика отключающая тэны при сухом нагреве, то это приведет к перегоранию и выходу из строя дорогостоящего оборудования. Особенно это опасно, если в этот момент начнется подача вода, которая попадая на раскаленные тэны, вызовет интенсивное парообразование, что может привести даже к взрыву.

Устройство предохранительной части

Когда мы включаем нагрев воды, то с ростом температуры растет и давление в бойлере. Как только давление превысит значение регулировки пружины в вертикальном ответвлении, клапан откроется и произойдет сброс избыточной воды через штуцер в сливную магистраль. Таким образом предохранительный клапан для водонагревателя, принцип работы которого основан на поддержании нормального давления, обеспечивает безопасное пользование устройством в домашних условиях.

Предохранительный клапан поставляется в комплекте вместе с бойлером. Параметры пружины отрегулированы на расчетное давление при котором происходит работа бройлера. Самостоятельно производить разборку и регулировку пружины категорически воспрещается.

Вы не сможете точно установить параметры, и ваш гидроклапан будет срабатывать или при малом давлении, или при большем, чем то, на которое рассчитана прочность корпуса. Если в первом случае особой опасности нет, просто сброс воды будет происходить раньше, чем она нагреется до заданной температуры.

Ну а во втором случае превышение давления может вызвать серьезные последствия. Ваш водонагреватель превратиться в настоящую бомбу. Давление внутри сосуда может подняться до критического 5-6 атмосфер, происходит огромное накопление пара и взрыв. На рисунке можно увидеть реальную картину к чему приводит неправильная настройка клапана для водонагревателя.

Видео описание

Дополнительно, о том, нужно ли устанавливать предохранительный клапан на бойлер можно просмотреть в видео:

Подсоединение трубопроводов к водонагревателю

Для обеспечения безопасности пользования водонагревателем лучше если установку бойлера и монтаж всех трубопроводов будет производить опытный профессионал. Ну а если вы решили самостоятельно выполнить установку и подключения бойлера, то надо действовать строго с соблюдением всех норм прилагаемой инструкции к изделию.

Прежде всего, не допустимо устанавливать запорные вентили между предохранительным устройством и входом в бойлер. Можно конечно сказать, что ничего страшного он всегда будет открыт. Но не исключено, что кто-то из ваших гостей случайно закроет этот вентиль, перекрывая тем самым доступ к сбросу излишек воды при случайных повышениях давления. Что может произойти при этом указано выше.

Для перекрытия подачи воды запорный кран можно устанавливать непосредственно перед предохранительным клапаном для водонагревателя. Для сброса воды используют прозрачную пластиковую трубку, которую крепят к штуцеру с помощью хомута. Другой конец трубочки направляют в канализационную систему. Можно конечно поставить ведро для сбора воды, но этой емкости хватит лишь для сбора жидкости при подкапывании. При аварийном сбросе этой емкости может не хватить.

Подсоединение трубопровода от водопровода к предохранительному устройству можно производить гибким армированным шлангом, или с помощью полипропиленовых труб. Поскольку давление в водопроводной сети может без всякой причины повышаться, то можно установить редуктор, ограничивающий колебания напора воды.

Неплохо также установить в систему фильтр для очистки воды от загрязнений. Грязь попадая в бойлер оседает на тэнах и снижает их нагревательную способность. При замене предохранительного клапана, или его ремонте необходимо полностью сливать воду из нагревателя.

Для таких случаев между гидроклапаном и входом в бойлер устанавливают тройник. К тройнику подсоединяется запорный кран и трубопровод, который сливает воду в канализацию. При работе бойлера кран закрыт, а когда надо слить воду, то кран открывают и вода сливается. Такое же устройство устанавливается и на выходе горячей воды. Для защиты от не санкционированного открытия крана, лучше снять рукоятку и хранить ее отдельно.

Другие виды предохранительных устройств

В состав комплекта нового бойлера всегда входит фирменный предохранительный клапан. Но если во время эксплуатации вышел из строя предохранительный элемент, или при перестановке водонагревателя на другое место вы его повредили, то тогда необходимо установить новый. Только в этом случае нельзя устанавливать какой то другой тип устройства. Ниже указаны причины по которым применять другие гидроклапаны не рекомендуется.

Клапан сброса избыточного давления. Данное предохранительное устройство размещается в трубопроводных системах для предотвращения разрушения при резком скачке давления. По своим защитным функциям он похож на гидроклапан, устанавливаемый на водонагреватель, но алгоритм действия у него совсем другой.

Принцип работы его основан на том, что он срабатывает только при аварийной ситуации системы, при этом осуществляется резкий сброс большого объема жидкости в сливную магистраль. Для постоянного выпуска небольших порций жидкости он не предназначен, и нормально работать на бойлере не будет.

Кроме того штатный клапан водонагревателя имеет два назначения, он работает как обратный гидроклапан и как предохранительный. Поэтому если вы все таки рискнете поставить предохранительный клапан сброса давления, то вам в систему надо дополнительно устанавливать обратный клапан. И это еще не все, при срабатывании устройства сброс большой порции воды будет происходить с шумом и вибрацией, что негативно скажется на сроке службы конструкции.

Перепускной клапан для воды – устройство, которое поддерживает заданное давление в системе посредством постоянного сброса излишков воды в сливную магистраль. Его отличие от предохранительного в том, что рабочее давление поддерживается постоянно и слив производится непрерывно. Он схож по принципу действия с редуктором, только редуктор поддерживает постоянное давление после себя, а данный клапан перед собой.

Если вы рискнете поставить его при монтаже, то, как и в первом случае, надо дополнительно ставить обратный клапан. Кроме того, чтобы поддерживать рабочее давление при наполнении, через него будет постоянно сбрасываться вода, что приведет к излишним затратам пользователя.

Основные неисправности предохранительного и способы их устранения

Предохранительное устройство водонагревателя-это тщательно отработанная конструкция у которой очень редко возникают дефекты. Причины могут быть разные: негерметичность обратного клапана, поломка пружины и постоянная течь воды из штуцера слива воды.

Некоторые из этих причин не поддаются ремонту в домашних условиях, особенно если клапан не разборный. В этом случае надо просто купить новый клапан. Ниже мы разберем неисправности, которые можно устранить самому. Но это только в том случае, если гидроклапан можно разобрать.

Первый случай, когда из штуцера слива воды постоянно течет вода. Тут все зависит от величины потока сброса воды. При нагреве водонагревателя небольшие утечки допускаются по нормам эксплуатации. Сброс воды может происходить и в том случае, если давление в водопроводной сети больше чем настройка, например гидроклапан отрегулирован на 6 Бар, а водопроводе 7 Бар. Чтобы устранить этот дефект надо на входе поставить водяной редуктор.

Вода может течь и по причине засорения пружины или тарельчатого запорного элемента клапана. Проверить это можно следующим образом, надо несколько раз поднять и опустить рычаг устройства, при этом он работает как клапан сброса давления. После этого течь воды должна прекратиться и начаться только когда вы производите нагрев воды. Если же вода продолжает течь, то надо разобрать клапан прочистить и поставить на место, а если это не поможет, то заменить на новый.

Другой случай если при нагреве до высокой температуры у вас совсем не капает вода из штуцера. Здесь может быть две причины, это засорение отверстия штуцера или неисправность предохранительной части. Если прочистка не помогла, то меняйте гидроклапан.

Еще одна возможная причина отказа, это когда обратный клапан на водонагреватель не обеспечивает герметичность. В результате, когда в доме отключат воду, то из водонагревателя вытечет вся жидкость. Если есть автоматика, то это не опасно, просто без воды нагрев не будет происходить. А вот без автоматики при включении нагрева без воды тэны просто сгорят.

Читать еще:  Как регулировать ток для светодиода

Проверить этот дефект можно открутив рукав, который крепится снизу. Вода не течет, или чуть-чуть подкапывает, тогда все нормально. В случае, когда вода бежит сильной струей, надо полностью менять запорное устройство.

Как выбрать новое изделие

Необходимость покупки нового гидроклапана может возникнуть в следующих случаях:

  • вы покупаете бывший в употреблении бойлер без комплектующих устройств;
  • при переносе водонагревателя на другое место клапан потерялся;
  • клапан неисправен и его нельзя починить.

Если сохранилась документация на устройство, то проблем по покупке нового нет. Главным критерием при подборе является давление настройки предохранительной части, которое указано в инструкции по эксплуатации. Такой параметр обычно указывается на корпуса в МПа, например 0,7 МПа, это 7 Бар или атмосфер. Осталось только подобрать изделие с подходящими размерами резьбы, чтобы они соответствовали резьбе на бойлере.

В том случае, когда документации нет, и старый клапан отсутствует, то выбрать новый немножко сложнее. Прежде всего, надо попробовать найти в Интернете по обозначению устройства его технические данные. Если это не удалось сделать, может быть табличка с обозначением стерлась или отпала со временем, то лучше поставить гидроклапан с регулировкой на небольшое давление, например 0,8 МПа.

Если этого недостаточно, и ваш клапан постоянно срабатывает и сбрасывает воду, не давая ей нагреться, то тут два выхода. Или уменьшите температуру нагрева, или поменяйте его с более высоким уровнем настройки. Как вариант в этом случае можно использовать перепускной клапан в комплекте с обратным. Он имеет ручную регулировку и с его помощью можно подобрать необходимые параметры рабочего давления.

Видео описание

Еще о предохранительном клапане в этом видео:

Заключение

Водонагреватель в жилом доме – это возможность в любое время неограниченно пользоваться горячей водой. Но не следует забывать о правилах безопасного монтажа и эксплуатации устройства. Необходимо регулярно следить, чтобы предохранительный клапан для бойлера был в рабочем состоянии, чтобы не было утечек на трубопроводах. И тогда вы сможете в течение долгого времени безопасно пользоваться данным прибором.

Почему капает вода из предохранительного клапана водонагревателя и как исправить поломку

обратно-предохранительный клапан

Для чего нужен предохранительный клапан на бойлере?

Клапанным элементом осуществляется выпуск избыточной жидкости в автоматическом режиме, и обеспечивается остановка выведения воды в условиях нормализации показателей рабочего давления.

Внешне, предохранительное клапанное устройство представлено корпусом с латунным покрытием. Внутренняя часть включает в себя пару пружин и запорные элементы.

Стартовый пружинный механизм располагается во внутренней части проточного канала. Обладая функцией обратного клапана, такой элемент предотвращает обратное перетекание воды в трубопроводную подающую систему.

При повышении водяного напора происходит отход пружинного устройства, что обеспечивает беспрепятственное поступление воды в накопительный резервуар. После полного заполнения бака и при двухстороннем выравнивании показателей давления, запорное устройство перекрывает отверстие, что предотвращает обратный заброс водяного потока в трубопроводную магистральную систему.

клапан для водонагревателя

Предохранительный клапан на подводке к бойлеру

Второй пружинный механизм располагается на отводной части устройства, а функция такого элемента представлена водяным сбросом в условиях повышения показателей давления.

В такой ситуации давление, возникающее в трубопроводе, способно преодолевать жесткость пружины, что вызывает её сжатие и открытие запорным элементом отверстия для водяного потока.

предохранитель для водогрея

Установленный на бойлер предохранительный клапан

Применение предохранительного клапанного устройства защищает накопительный бак от разрыва, предотвращает заброс горячей воды из водогрейного оборудования в водопроводную систему, сглаживает перепады давления, обеспечивает сброс избыточной воды при критическом уровне давления и температурного режима. Кроме всего прочего, посредством клапана выполняется слив воды на стадии обслуживания и ремонта бойлера.

Капает или течёт?

Если вода капает с обратного клапанного устройства в процессе нагревания бойлерного оборудования, то такая ситуация свидетельствует о нормальном функционировании прибора и работе защитной группы в штатном режиме.

Предохранительный клапан в процессе эксплуатации водогрейного прибора обязан осуществлять сброс избыточной жидкости, если отмечено увеличение водяного напора на стенки накопительного резервуара в результате теплового расширения жидкости. Следствием водяного сброса является заметное снижение напора воды внутри бака с нагревательными элементами.

схема монтажа клапана

Схема установки предохранительного клапана для бойлера

Чтобы отслеживать процесс удаления избыточной воды, необходимо установить на отводной штуцер обычную прозрачную армированную пластиковую трубу, вывод которой монтируется на канализационной системе.

Вода не должна течь ручейком, а выделение капель прекращается сразу после остывания.

Если вода капает постоянно, то проблема может заключаться в неисправности предохранительного клапанного устройства или вывод жидкости осуществляется по причине износившегося резинового или силиконового уплотнителя.

Вода капает ночью

Очень важно отличать естественный сброс воды от выхода из строя комплектующих элементов. При включенном в электрическую сеть водогрейном оборудовании, при отсутствии его эксплуатации, через штуцерную часть клапанного устройства должно вытекать небольшое её количество, включая ночные часы.

При функционировании прибора в режиме средней загруженности, включающем регулярное мытьё посуды и готовку еды, вода вытекает из клапанного устройства периодически, в объёме, немного превышающем обычное количество. Постоянное вытекание, включая ночь, может свидетельствовать о выходе устройства из строя.

вода капает с водонагревателя

С бойлера течет вода

Основной причиной подтекания капель воды в ночные часы является засор штуцера или внутренней части арматуры накипью или мусором. Пружинный механизм, открывающий клапан, не способен закрывать его в нужный момент, поэтому вода вытекает даже при выключенном водогрейном оборудовании. Не менее частой причиной ночного вытекания воды является слишком высокие показатели давления в водопроводной системе. С целью проверки рабочего давления воды, осуществляется его замер в магистральном водопроводе.

Сколько воды должно выкапать с клапана?

Из клапанного устройства должно выкапывать незначительное количество воды. Общий объём удаляемой жидкости напрямую зависит от уровня давления в водопроводной системе, а также температурного режима, используемого для нагрева и объёма резервуара водонагревательного оборудования. В среднем, выделяемое количество воды может составлять порядка 1,5-3,0% в сутки.

слив воды с водонагревателяСуществует несколько способов, как слить воду с водонагревателя. Подробную инструкцию смотрите на нашем сайте.

Все о плюсах и минусах гигиенических душей для унитаза читайте тут.

Варианты отделки ванной комнаты пластиковыми панелями вы найдете в этой теме.

Что делать?

Причин избыточного выливания воды через штуцер клапанного устройства может быть несколько, а решение проблемы бывает очень разным по сложности и технологии выполнения:

  • при потере элементом своих защитных качеств вследствие износа, включая растяжение пружины и растрескивание тарельчатого устройства, выполняется замена арматуры;
  • при поломке клапана в результате гидроудара при резком повышении напора в водопроводе, также целесообразно заменить элемент новым, с аналогичными показателями;
  • при засоре штуцера или внутренней части системы мусором и накипью, целесообразно произвести чистку, частичную или полную замену;
  • если протечка вызвана изначально неправильным монтажом защитного узла, то необходимо осуществить диагностику предохранительной арматуры, включая замеры сбросового давления при помощи манометра с последующей заменой клапана при необходимости;
  • если обильное вытекание воды и некорректная работа арматуры водогрейного устройства спровоцированы несоблюдением требований установки, то следует перенести защитный узел на правильно выбранное место.

После того, как будет выполнен правильный перенос защитной арматуры или полная замена предохранительного узла, избыточное вытекание воды должно прекратиться. Обратный эффект наблюдается при несоответствии номинального уровня давления, заявленного изготовителем, с реальными показателями.

Не менее часто причиной вытекания является неправильно выбранный или слишком высокий температурный режим нагрева воды, а также избыточный водяной напор внутри системы, поэтому приобретаемое водогрейное оборудование должно полностью соответствовать всем требованиям.

схема монтажа бойлера

Правильно установленный бойлер

Очень важно помнить, что эксплуатация водогрейного оборудования без такой комплектующей арматуры, как предохранительное клапанное устройство, категорически запрещена. При обустройстве системы альтернативного горячего водоснабжения в условиях избыточного давления в магистральном водопроводе, на вход обязательно устанавливается специальный редуктор, способный регулировать такие параметры.

подключаем бойлер к водопроводуХотите сэкономить на монтаже бойлера? Как подключить водонагреватель к водопроводу в квартире — схему подключения вы найдете в статье.

Виды пластиковых панелей для ванной комнаты и варианты ремонта рассмотрим в этом материале.

Обязательным условием комфортной и безопасной эксплуатации водогрейного оборудования, оснащенного предохранительным клапанным устройством, является подвод к дренажному отверстию гибкого прозрачного шланга, второй конец которого выводится в канализационную систему или специально установленную для сбора выделяемой воды емкость.

Видео на тему

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
