Nissan Pathfinder (2019 год). Регулировка света фар

Nissan Pathfinder (2019 год). Регулировка света фар

Проверку и регулировку света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом).

Вам потребуется отвертка с крестообразным лезвием.

1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

2. Установите автомобиль перпендикулярно гладкой стене (например, гаража) на расстоянии 10 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рис. 4.10. Продольная плоскость симметрии автомобиля должна проходить по линии на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.

3. Измерьте на автомобиле высоту центров фар до пола. Это будет расстояние h на экране.

4. Установите регулятор электрокорректора света фар на панели приборов в положение «0», соответствующее нагрузке автомобиля с одним водителем или с водителем и пассажиром на переднем сиденье.

5. Включите ближний свет.

6. Направление светового пятна рекомендуется регулировать для каждой фары отдельно. Вторую фару во время регулировки закройте непрозрачным материалом.

7. Если расположение световых пятен не соответствует рисунку, переместите наиболее яркие участки световых пучков в точки пересечения линий на экране регулировочными винтами 1 и 2 по вертикали или горизонтали соответственно.

Рис. 4.10. Регулировка света фар.

На фото показана левая фара. Регулировочные винты на правой фаре расположены симметрично.

8. Откройте капот и, вращая отверткой зубчатые колеса регулировочных винтов, отрегулируйте положение на экране светового пятна для каждой фары по вертикали.

9. . и горизонтали, если расположение световых пятен на экране не соответствует рисунку.

Вращение регулировочных винтов для наглядности показано на снятой фаре.

Винт регулировки по вертикали, помимо отвертки, можно вращать и ключом «на 10».

10. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 (см. рис. 4.10), а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.

Если на автомобиль установлены противотуманные фары, то направление пучка их света регулируют только по высоте. Регулировочный винт со шлицем под отвертку с крестообразным лезвием расположен в глубине отверстия в лицевой поверхности накладки противотуманной фары, выполненного рядом с рассеивателем.

Установите автомобиль на расстоянии 3 м от экрана и, вращая регулировочные винты, добейтесь, чтобы верхние границы световых пятен находились на 6 см ниже линии 4.

Ремонт фар Ниссан Патфайндер / Nissan Pathfinder – устранение запотевания фар + замена поворотников на Optima LED

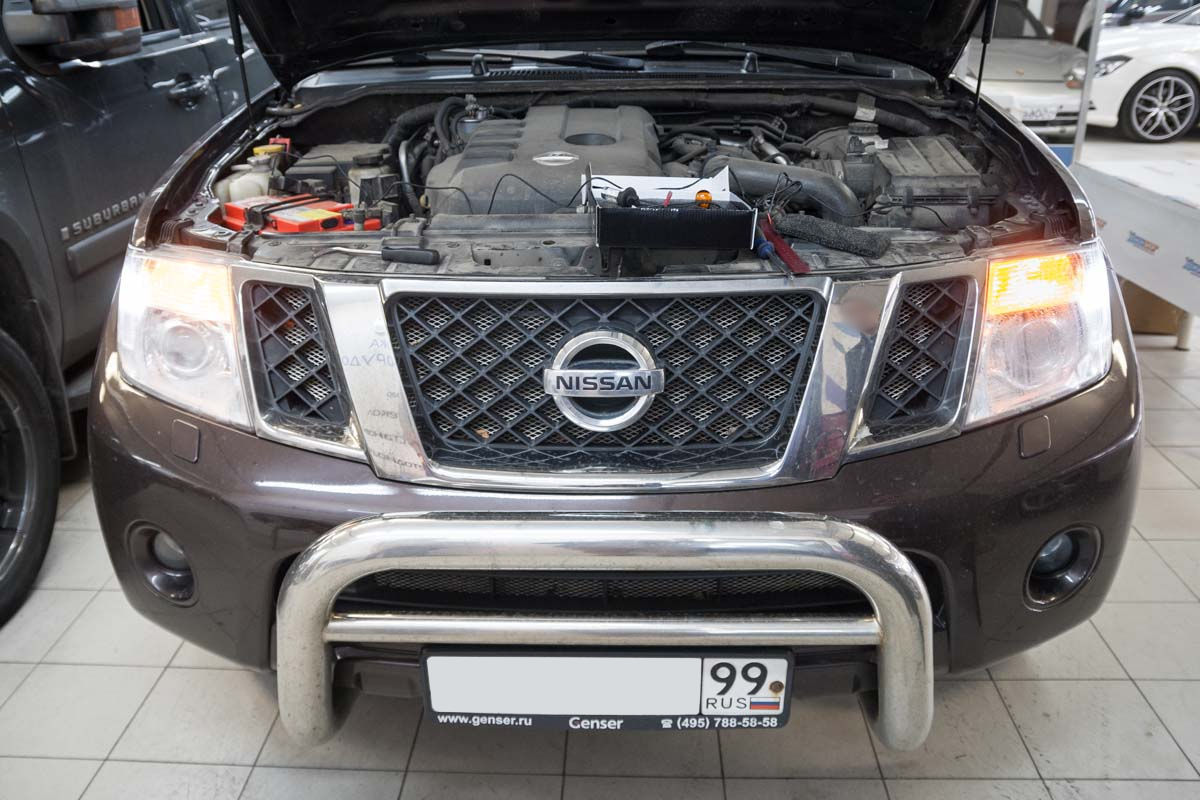

К нам в автосервис на «Мельникова, 5» приехал автомобиль Nissan Pathfinder с очень сильно запотевшими фарами – в каждой из фар присутствовало большое количество влаги , видной невооруженным глазом – правая фара пока еще работала, но левая уже не горела, так как из-за влаги вышел из строя блок розжига.

image description image description

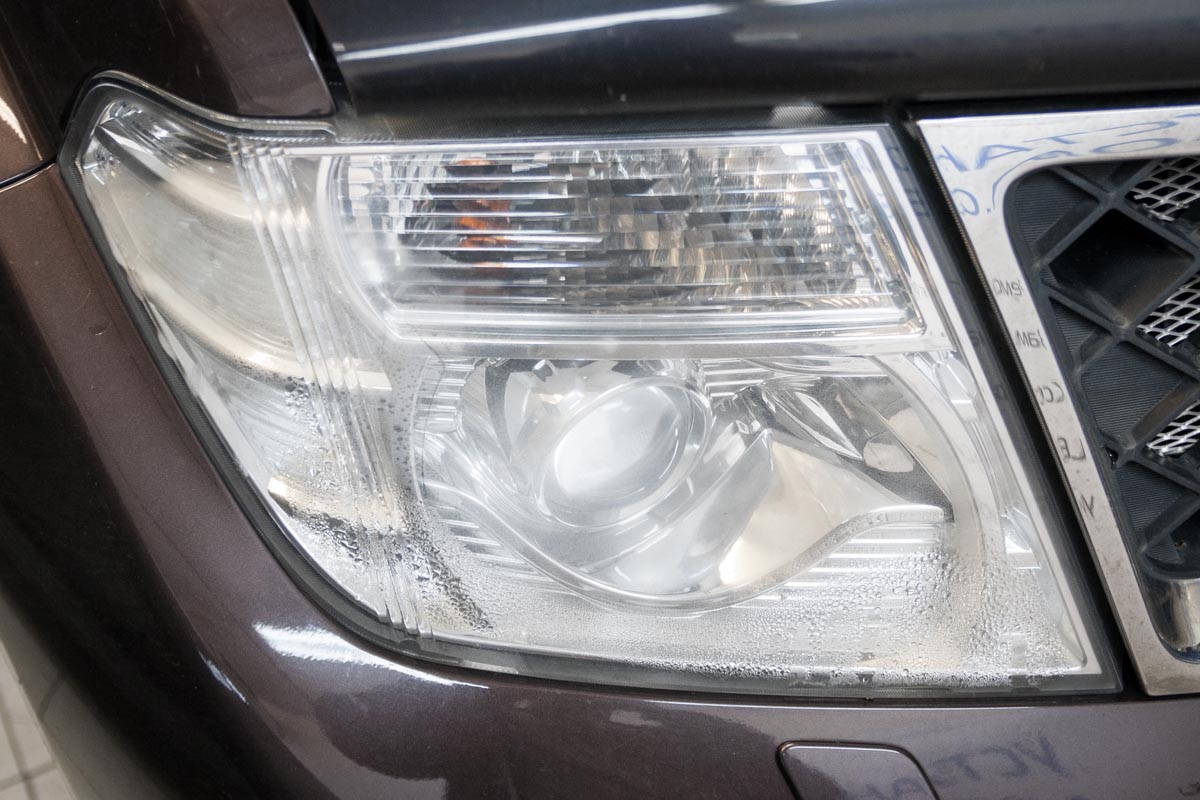

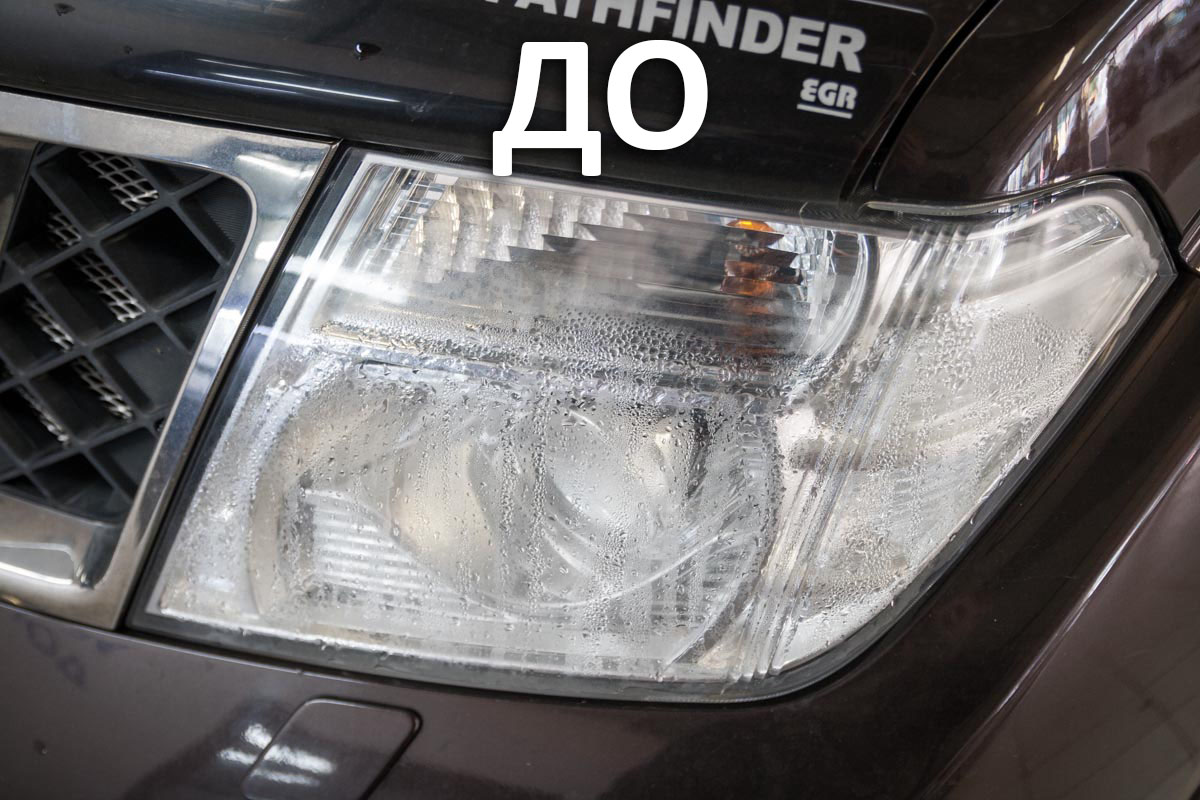

Разгерметизация с последующим запотеванием фар происходит на фоне физического воздействия – это могло быть столкновение, легкий удар или даже в том случае, если бы автомобиль сильно подпрыгнул на кочке.

image description image description

Если вовремя не заметить проблему и не отремонтировать фару, то итог вы видите сами: владельцу авто Nissan Pathfinder требуется не только отремонтировать, высушить и прочистить фару , но и заменить штатный блок розжига . Дополнительно клиент попросил нас заменить штатные поворотники на светодиодные лампы Optima INTELLED FDL, которые за счет двухнитевой технологии работают в качестве поворотников и дневных ходовых огней, автоматически переключаясь между режимами.

image description image description

image description image description

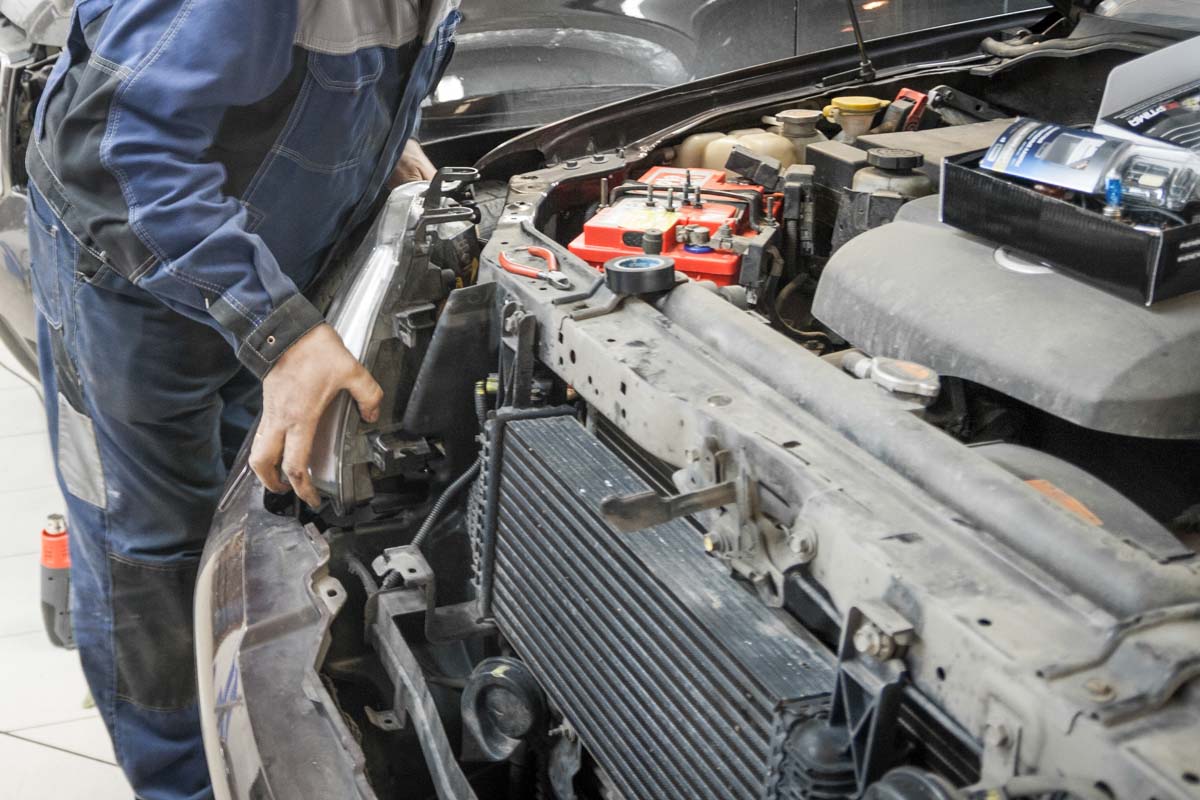

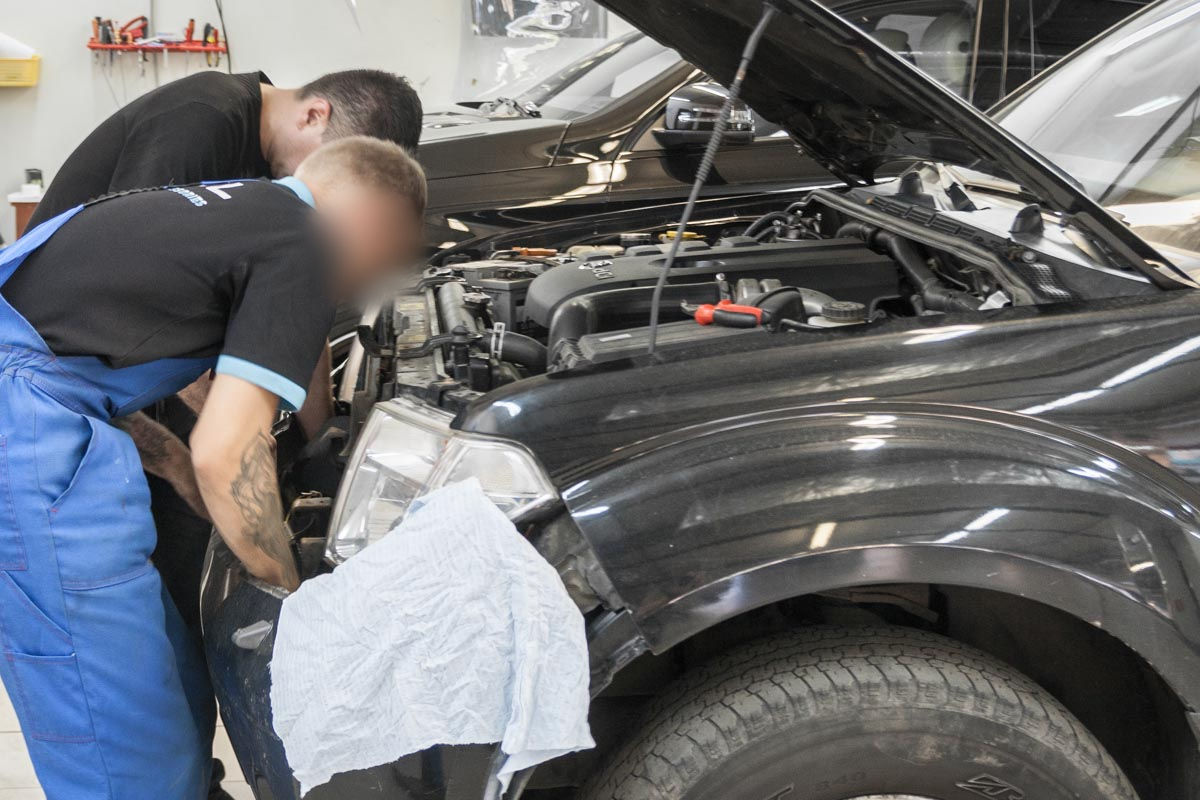

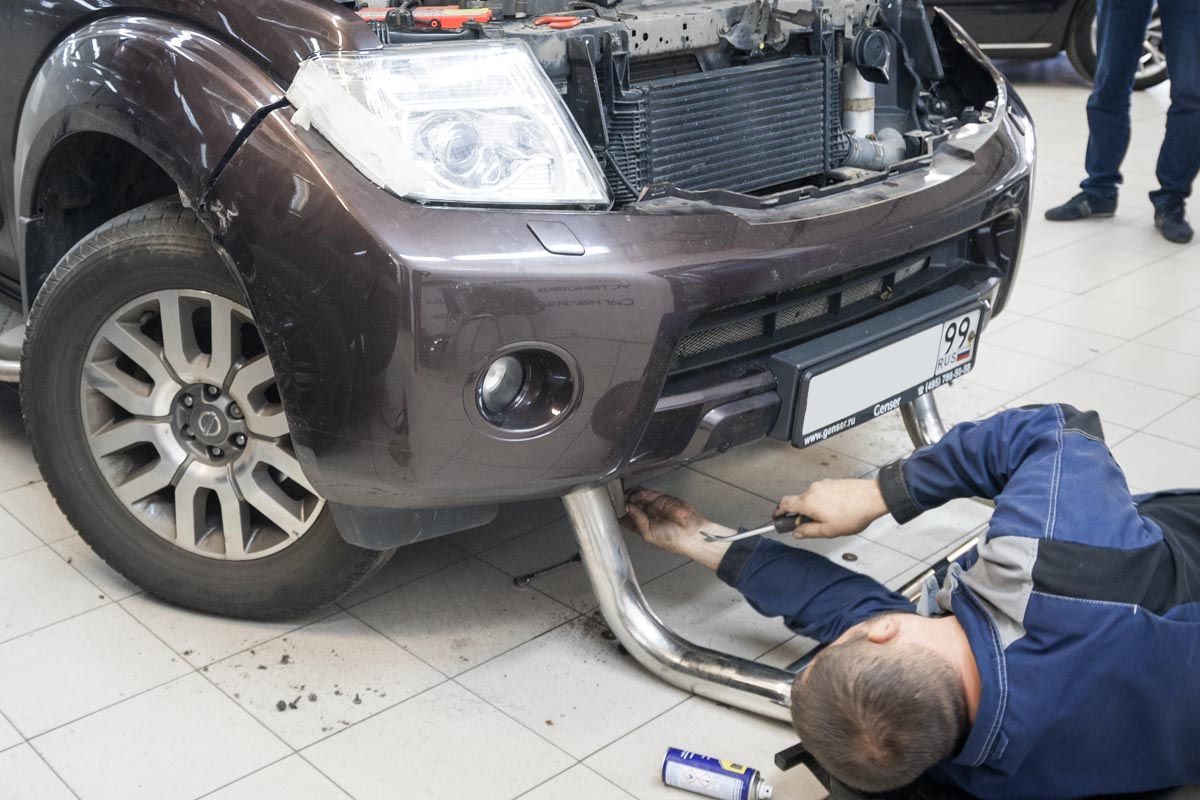

Для ремонта фар нам потребовалось в первую очередь демонтировать кенгурятник и бампер, а уже потом снять сами фары. В случае с авто Nissan Pathfinder мы не разбирали фары, так как они неразборные , а герметизация была нарушена из-за неправильной работы автокорректора.

image description image description

В нашем случае работа выглядела следующим образом: демонтированные фары с автомобиля мы поместили в промышленную печь, чтобы их высушить, а пока они сохли мы устранили течь в автокорректорах, тем самым фары автомобиля больше не будут набирать в себя влагу.

image description image description

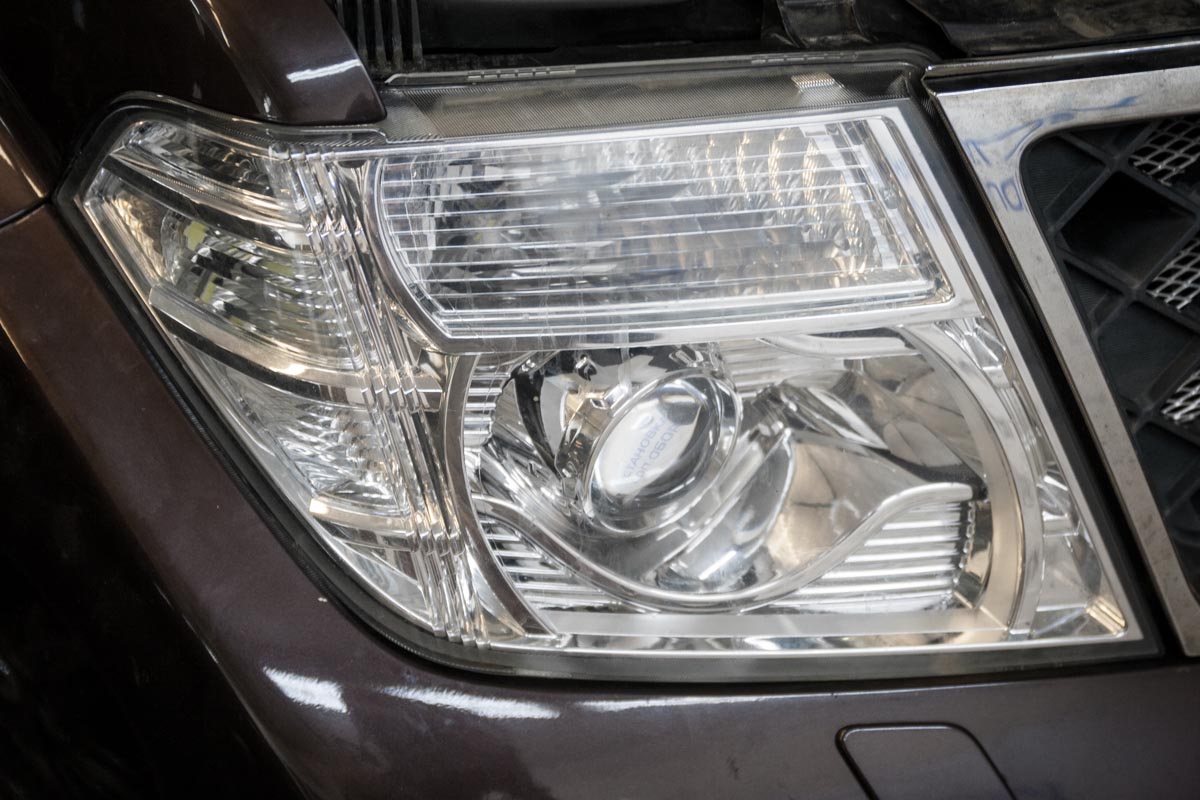

Как только работа с фарами была завершена, мы установили их обратно на автомобиль с новым блоком розжига для левой фары, а также заменили штатные поворотники на лампы Optima INTELLED FDL – теперь Nissan Pathfinder светит при активации ближнего света в режиме ДХО , а при включении поворотников режим меняется на классический с мерцанием желтого света.

image description image description

image description image description

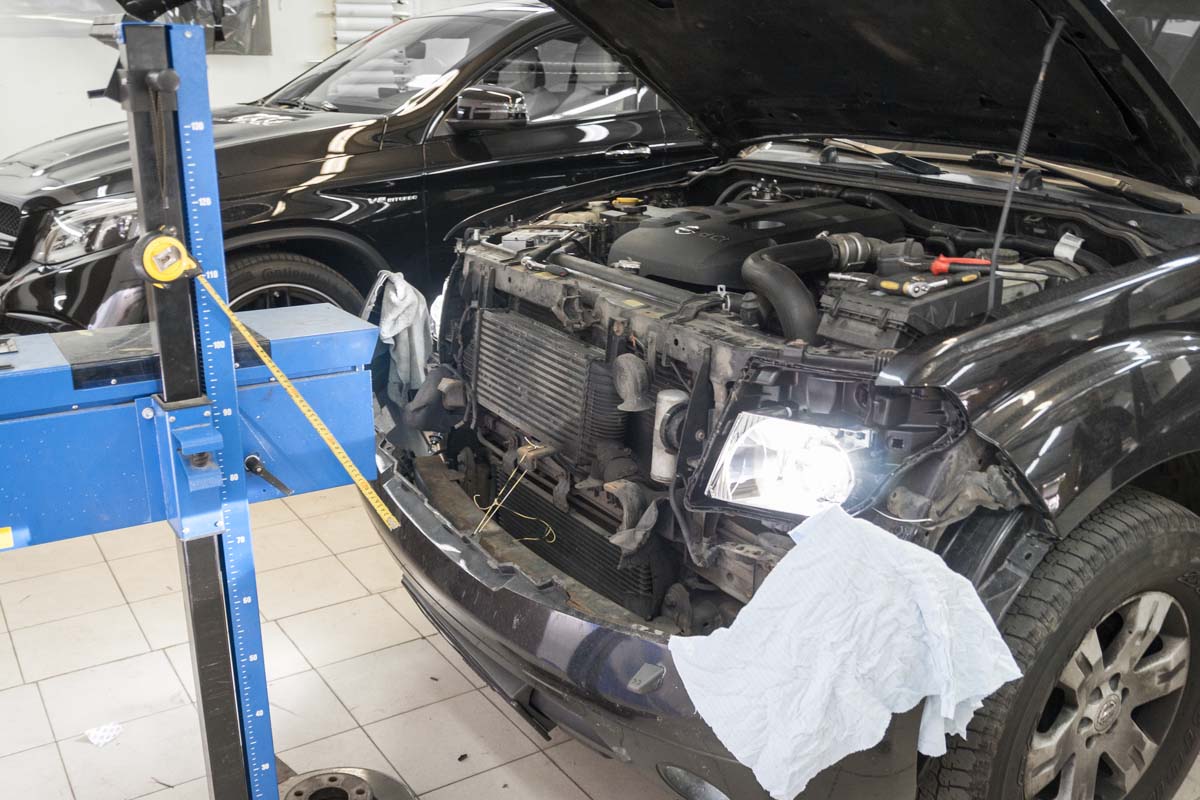

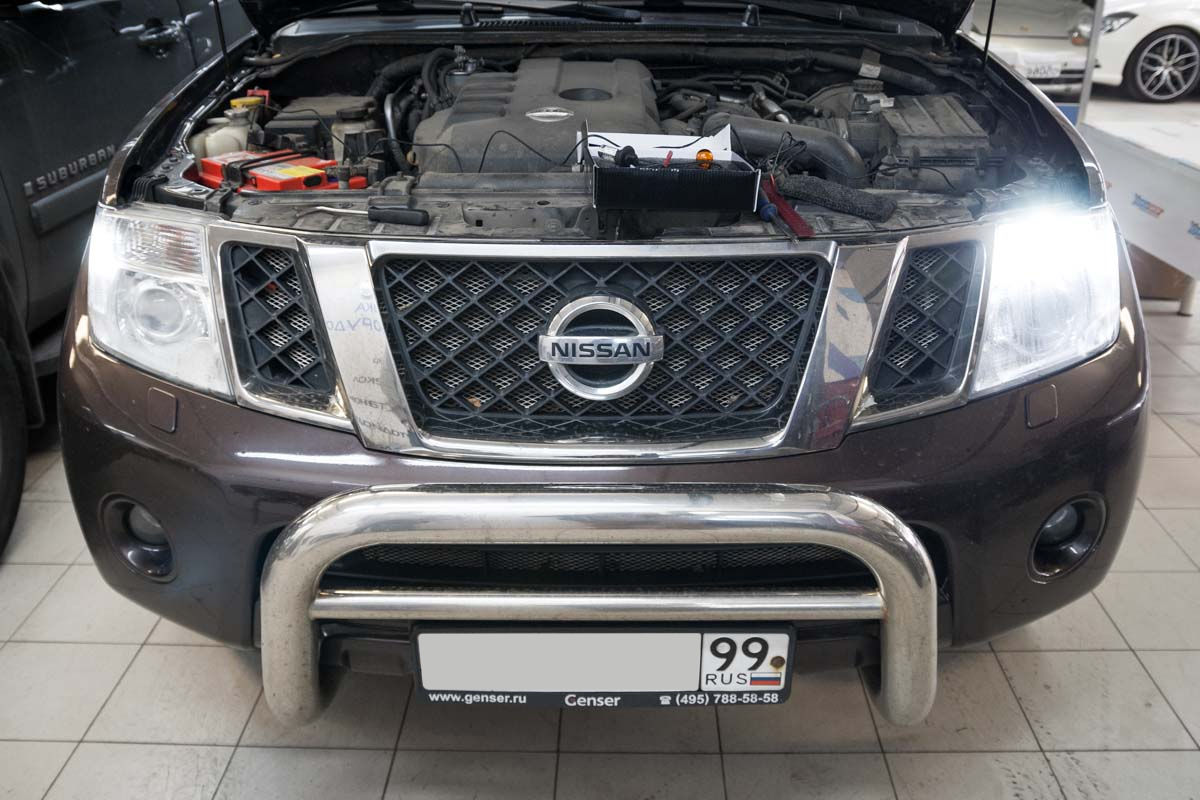

Дополнительно мы произвели регулировку света фар , чтобы обе линзы светили относительно друг друга и светотеневая граница была ровная, а в конечном итоге накинули на отремонтированное авто бампер и кенгурятник. Мы предоставляем гарантию в один год на всю произведенную работу, фары больше не будут собирать в себе влагу и головной свет не выйдет из строя из-за намокшего блока розжига, теперь блоки не намокнут и прослужат владельцу автомобиля долгое время.

Читать еще:  Чертеж рейка для регулировки клапанов своими руками

image description image description

Записаться на ремонт фар и замену ламп

В нашем автосервисе Вы можете заказать не только замену ламп, но и произвести замену или ремонт фар и отдельных элементов автомобильного освещения, а также установить парктроники или наклеить тонировочную пленку быстро, качественно и недорого – обращайтесь!

Тонирование передних боковых стекол Nissan Juke

Затонировали передние боковые стекла автомобиля Nissan Juke пленкой среднего уровня прозрачности.

  • Нанесение пленки LLumar с прозрачностью 18% на передние стекла
  • Надежная защита от ультрафиолета и инфракрасного излучения
  • Снижает количество проникающих солнечных лучей в салоне

Установка светодиодов в ПТФ и подсветку номера Nissan X-Trail

Поменяли штатные лампочки в противотуманных фарах автомобиля Nissan X-Trail, а также в подсветке номерного знака.

  • Замена галогенных ламп в ПТФ на LED
  • Замена ламп в подсветке номера на LED
  • Работа выполнена без демонтажа бампера

Оклейка антигравийной пленкой отбойной части Nissan X-Trail

Затянули переднюю часть кузова автомобиля Nissan X-Trail бронепленкой для защиты от царапин.

  • Оклейка капота, бампера и стекол фар пленкой
  • Также забронировали пространство за дверными ручками
  • Надежная защита кузова от щебня и пескоструя

Замена штатного галогена в ПТФ Nissan Qashqai J11 на светодиоды

Поменяли заводские лампы в противотуманных фарах автомобиля Nissan Qashqai J11 на светодиоды Philips.

  • Установка LED-ламп в ПТФ без демонтажа бампера
  • В работе использованы новые лампы серии Philips Essential
  • Значительно усилили мощность противотуманного света

Замена галогенных ламп в ПТФ Nissan Juke на светодиодные лампы

Установили в противотуманные фары автомобиля Nissan Juke ярко-белые светодиодные лампы XS-Light H11.

  • Удалили галоген из противотуманных фар автомобиля
  • Поставили на место старых ламп новые светодиодные
  • Замена ламп осуществлена без демонтажа бампера

Установка светодиодов в ближний свет и габариты Nissan Qashqai J11

Поменяли старые галогенные лампы в фарах автомобиля Nissan Qashqai на новые светодиоды Philips.

  • Установили в фары головного света светодиоды
  • Поменяли также габаритные огни на LED-лампы
  • Оба комплекта ламп заменены через капот без разбора

Замена галогена в ПТФ Nissan Qashqai J11

Поменяли заводские галогенные лампы в противотуманках автомобиля Nissan Qashqai J11 на светодиоды XS-Light.

  • Установка светодиодных ламп в противотуманыне фары
  • Лампы менялись без разбора лицевой части
  • Гарантия на лампы 18 месяцев, на работу — 12 месяцев

Установка светодиодов в дальний свет Nissan Qashqai J11

Поменяли «белые» галогенные лампы в дальнем свете автомобиля Nissan Qashqai J11 на ярко-белые светодиоды Philips.

  • Установка новых светодиодных ламп в дальний свет
  • Работа выполнена через капот без демонтажа бампера
  • Гарантия на результат 1 год

Установка в ПТФ Nissan Qashqai светодиодных ламп

Поменяли галогенные лампы в противотуманках автомобиля Nissan Qashqai на белые светодиодные лампы XS-Light.

  • Замена заводского галогена в ПТФ на LED-лампы
  • Лампы менялись без демонтажа бампера
  • Значительно повысили качество противотуманного света

Установка в ближний свет Nissan Qashqai светодиодных ламп

Поменяли в фарах автомобиля Nissan Qashqai штатные галогенные лампы на новые светодиодные лампы с повышенной яркостью.

Ксенон для NISSAN (НИССАН) PATHFINDER III (R51)

HELLA HELLA 5DV 009 000-001

примечание 2 10.00 тип осветительного прибора ксеноновый номинальное напряжение [v] 12 svhc 1317-36-8; lead monoxide (lead oxide) svhc 7439-92-1; свинец svhc 1303-86-2; diboron trioxide год выпуска до 08.2013

НА ЗАКАЗНЫЕ ПОЗИЦИИ НЕОБХОДИМА 50% ПРЕДОПЛАТА. ОПЛАТИТЬ МОЖНО В ЛЮБОМ ИЗ ОФИСОВ КОМПАНИИ ИЛИ ОПЛАТИТЬ ОНЛАЙН. ТОЛЬКО ПОСЛЕ ЧАСТИЧНОЙ ИЛИ ПОЛНОЙ ПРЕДОПЛАТЫ, ЗАКАЗ ИДЕТ В РАБОТУ.

Данная позиция является заказной и не подлежит возврату

Общие условия поставки автозапчастей под индивидуальный заказ.

1. Общество с ООО «АВТОЗАПЧАСТЬСИТИ» предоставляет Покупателям — юридическим лицам , индивидуальным предпринимателям и частным лицам в рамках ранее заключенных и действующих между сторонами договоров поставки товара, возможность приобретения автозапчастей под индивидуальный заказ.

2. Выбор наименования (производителя), количества товара в заказе осуществляется Покупателем самостоятельно, в электронной базе Поставщика. Мы рекомендуем пользоваться только оригинальными программами по подбору запасных частей. Ошибка кроссировки не является основанием для возврата товара.Иные формы заказа оговариваются дополнительно посредством телефонной либо электронной связи. Ответственность за подобранное количество и применимость автозапчастей к конкретному автомобилю возлагается на покупателя. Любые корректировки заказа допускаются в срок до его отправки в работу (т.е. до изменения статуса заказа в кабинете пользователя на «подтвержден поставщиком»).

3. Срок выполнения заказа составляет от 1 до 90 рабочих дней, в зависимости от наличия товара на складе Поставщика/Производителя. В случае увеличения указанного срока с Покупателем согласовывается иной срок исполнения заказа. При отказе в согласовании нового срока, сумма предоплаты возвращается Покупателю в течение 7 рабочих дней либо зачитывается в счет поставок товаров не под индивидуальный заказ.

4. При оформлении заказа объявленная цена поставки товаров под заказ является ориентировочной и уточняется, в случае изменения стоимостных показателей к моменту доставки товара.

5. При отказе Покупателя от получения товаров по исполненному в согласованный срок заказу, за исключением наличия претензий к качеству товара, возврат уплаченных денежных средств производится Поставщиком только после реализации доставленных под заказ товаров третьим лицам, с удержанием с Покупателя документально подтвержденных расходов, понесенных Поставщиком в связи с выполнением обязательств по исполнению заказа.

Читать еще:  Регулировка колес на сурфе

6. Размещая заказ в электронной базе Поставщика, Покупатель соглашается со всеми условиями, перечисленными в настоящем разделе без каких либо оговорок. Все иные условия поставки товаров под заказ, которые не установлены настоящим разделом, предусмотрены основным договором поставки, заключенным между сторонами.

Линзованные фары на ниссан патфайндер r51

В этом каталоге оптика для моделей 2005, 2006, 2007 и др. годов выпуска.

Интернет-магазин Форвард Партс – это лучшая автомобильная оптика для Вас! Заказать фары ниссан патфиндер р51 Вы можете в любое удобное для Вас время и по действительно доступной цене. Автомобильная оптика развивалась последние десятилетия, поэтому современные фары – это сложная система, позволяющая водителю использовать в движении все инновационные возможности оптики. Согласитесь, для любого автомобиля, в том числе и такого превосходного, как NISSAN PATFINDER R51 передние фары являются немаловажной составляющей безопасности поездки.

В каталоге нашей продукции Вы сможете найти большое количество вариантов тюнинг оптики для своего автомобиля. Более того, цена на фары и фонари наверняка Вас обрадует, поскольку мы ведем достаточно гибкую ценовую политику.

Производители автомобильных оптических систем для ниссан патфиндер р51

В нашем интернет-магазине Вы сможете найти продукцию от наиболее известных производителей оптических систем для ниссан. Вы можете подобрать подходящий для Вас вариант из нашего каталога.

Фары DEPO

В каталоге представлены лучшие образцы оптических систем для ниссан. от известной тайваньской фирмы DEPO, которая по праву считается одним из лучших поставщиков аналоговых передних и задних фар. Оптика DEPO отличается высочайшим качеством, поскольку каждый экземпляр партии подвергается жёсткому контролю.

Вместе с тем, фары произведенные компанией DEPO Вы всегда можете приобрести в нашем интернет-магазине по сниженным ценам, что и обуславливает высокий интерес к этой оптике со стороны автолюбителей. Покупая оптику оптику DEPO у нас, Вы приобретаете основные, дополнительные и габаритные фары, которые прослужат Вам не один год.

Фары Eagle Eyes

Качественная автомобильная оптика от производителя Eagle Eyes – это еще один способ оснастить свою ниссан отличной оптикой. Эта тайваньская оптика полностью соответствует всем необходимым мировым требованиям и стандартам ISO. Если Вы хотите сделать качественный тюнинг фар для ниссан, приобретайте оптику в интернет-магазине Форвард Партс. В нашем каталоге авто оптики вы сможете найти передние и задние фары, указатели поворота и габариты. Одним словом, у нас Вы отыщете всё необходимое и даже больше! Структурированный каталог позволит осуществить быстрый поиск оптики, не отвлекаясь при этом на второстепенные вещи.

Тюнинг фары ниссан патфиндер р51 – это один из самых простых способов улучшить внешний вид своего автомобиля, оснастив его функциональной и долговечной оптикой. Вся реализуемая продукция Eagle Eyes проходит обязательные испытания на воздействие негативных внешних факторов, таких как пыль, вибрация, влага и температура. При этом от оригинала эта оптика отличается только меньшей стоимостью, демонстрируя своему владельцу по-настоящему высший класс качества. С нашей помощью тюнинг фар станет не только приятным, но и финансово доступным мероприятием.

Фары Sonar

Продукция еще одного известного тайваньского производителя автомобильной оптики Sonar также широко представлена в нашем каталоге. Отличительной особенностью этой компании стало создание качественной высококлассной оптики. Тюнинг фар для ниссан патфиндер р51 от Sonar – это ваш уникальный шанс выйти за рамки обыденности, оснастив свой автомобиль оригинальной оптикой.

Вся продукция производится на высокотехнологичном оборудовании с применением инновационных технологий в сфере автомобилестроения, так что сомневаться в её качестве Вам точно не придется. Сертификация всей продукции лишний раз демонстрирует высокий уровень качества всех оптических систем, представленных в каталоге. Тюнинг фары ниссан подчеркнёт его особый стиль и обязательно привлечёт к вашему автомобилю восторженные взгляды. Компания Sonar постоянно расширяет ассортимент своей оптической продукции и следит за качеством каждого экземпляра. Кроме того, быстрая доставка любого товара из нашего каталога позволит Вам практически сразу оценить все те преимущества, которые предлагает наша автомобильная продукция. Именно поэтому для ниссан патфиндер р51 тюнинг фар от компании Sonar станет одним из лучших вариантов модернизации автомобиля.

Задние фонари

Помимо высококачественных передних фар на свой автомобиль, Вы также можете купить в интернет-магазине Форвард Партс и задние фонари. К вашим услугам несколько вариантов задних фонарей, которые удивят Вас своей функциональностью уже с первых минут их использования.

В каталоге оптики мы постарались собрать для Вас всевозможные варианты фар. Если Вы никак не можете определиться с выбором, Вам всегда рады помочь наши консультанты. Интернет-магазин Форвард Партс – это ваш первый помощник в создании уникального и функционального автомобиля!

Биксеноновые линзы c ангельскими глазками (опционально). Ни для кого не секрет что галогеновые и обычные автомобильные лампы используемые в фарах уже изжили себя и имеют массу недостатков по сравнению с более современными аналогами. Самым главным недостатком является их энерго неэффективность, при таком количестве потребляемой энергии (что кстати сказывается на расходе бензина) они дают достаточно слабый, тусклый свет. При этом, все эти лампы имеют очень короткий срок службы.

Читать еще:  Мото урал коробка передач регулировка

Решение конечно же есть, и оно нашлось достаточно давно но только сейчас оно внедряется повсеместно, это решение — Биксеноновые линзы на Kia Sportage 1 поколение Grand внедорожник 5-дв. (1994-2006), принцип работы которых очень прост. Это специальное устройство имеющее внутри механические элементы благодаря которым используется всего лишь одна лампа для дальнего и ближнего света, сама технология этой лампы позволяет потреблять вдвое меньше энергии, а средний срок службы ксеноновых ламп D2S (R), например, составляет порядка 2.800 – 4.000 часов. Гарантированный срок службы галогеновых 100 — 500 часов.

Помимо этого изменится и сам внешний вид автомобиля, он станет более прогрессивным:

Также увеличится безопасность при движении в ночное время, ведь по статистике 75% аварий случается в темное время суток.

И так что мы получаем в результате:

  1. уменьшение энергопотребления;
  2. уменьшение расхода топлива;
  3. положительное влияние на окружающую среду;
  4. экономия на замене ламп;
  5. и самое главное — увеличение безопасности при движении в темное время суток для вас и вашей семьи;
  6. а также привлекательный внешний вид, выделяющий автомобиль в потоке;
  7. яркий, направленный, ксеноновый свет;
  8. никогда не будут слепить встречный транспорт;
  9. законны на всей территории РФ и во всем мире;
  10. подходят на любой автомобиль;
  11. стильный, уникальный вид.

Преимущества:

  1. Яркий, направленный, ксеноновый свет;
  2. Никогда не будут слепить встречный транспорт;
  3. Законны на всей территории РФ;
  4. Подходят на любой автомобиль;
  5. Низкое энергопотребление;
  6. Стильный, уникальный вид.

Технические характеристики:

  1. Диаметр линзы — 2,5 дюйма(60мм)
  2. Диаметр накладки(бленда) — 80мм

HID параметр лампы :

  • Запуск напряжение: 23KV ;
  • Номинальная мощность : 35 Вт ;
  • Цветовая температура: 4300 — 10000K ;
  • Люмен: 2800lm — 3000lm ;
  • Продолжительность жизни: 3000 часов ;
  • Цоколи : H1 ;

Параметры Ангел ских глазок :

  • Входное напряжение : 12В;
  • Номинальная мощность : 3W ;
  • Цвет : белый ;
  • Срок службы : 25000 часов ;

Комплектация :

  • 2 шт. линзы ;
  • 1 комплект крепления;
  • 1 руководство пользователя ;

Последнее время в наш автосервис на «Мельникова, 5» приезжает все больше автомобилей на замену штатной оптики на новые линзы. В случае с Nissan Pathfinder нам требовалось заменить штатные линзы на би-ксеноновые линзы Hella 3R, которые пользуются хорошим спросом – они демонстрируют отличное качество света при отличной надежности, однозначно ТОП среди ксеноновых линз.

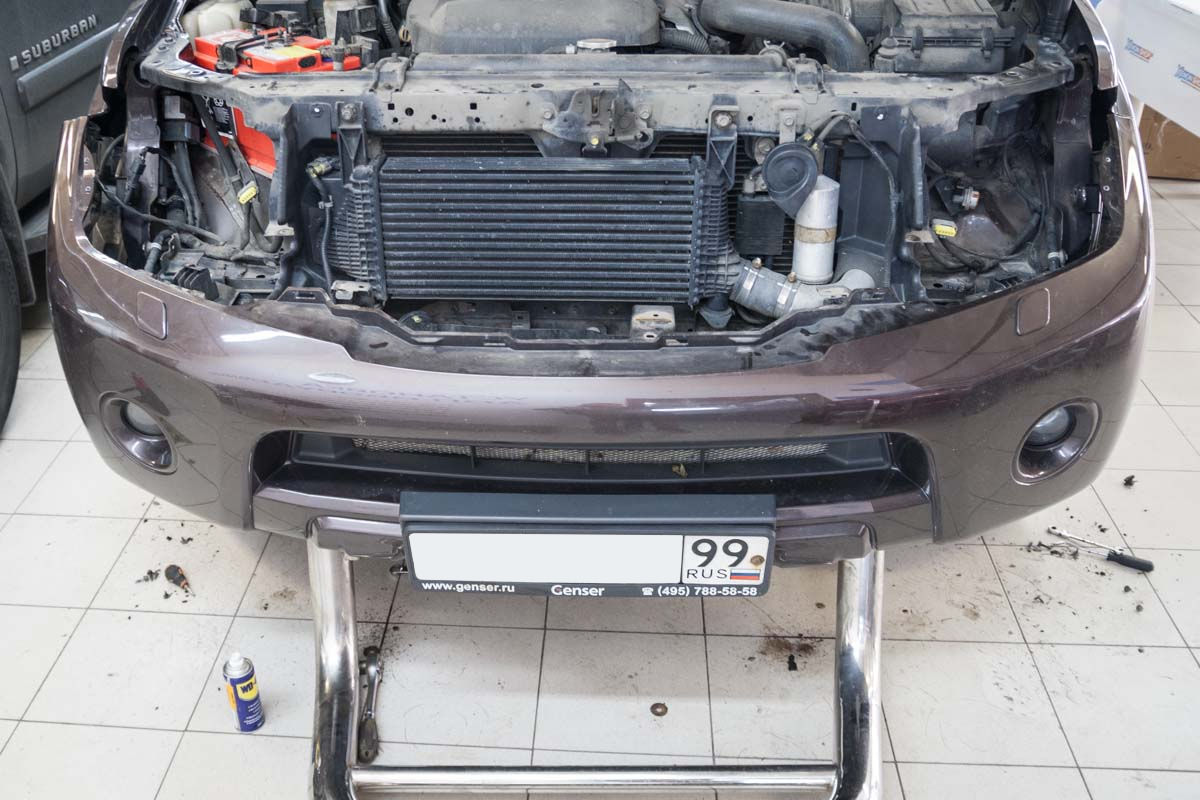

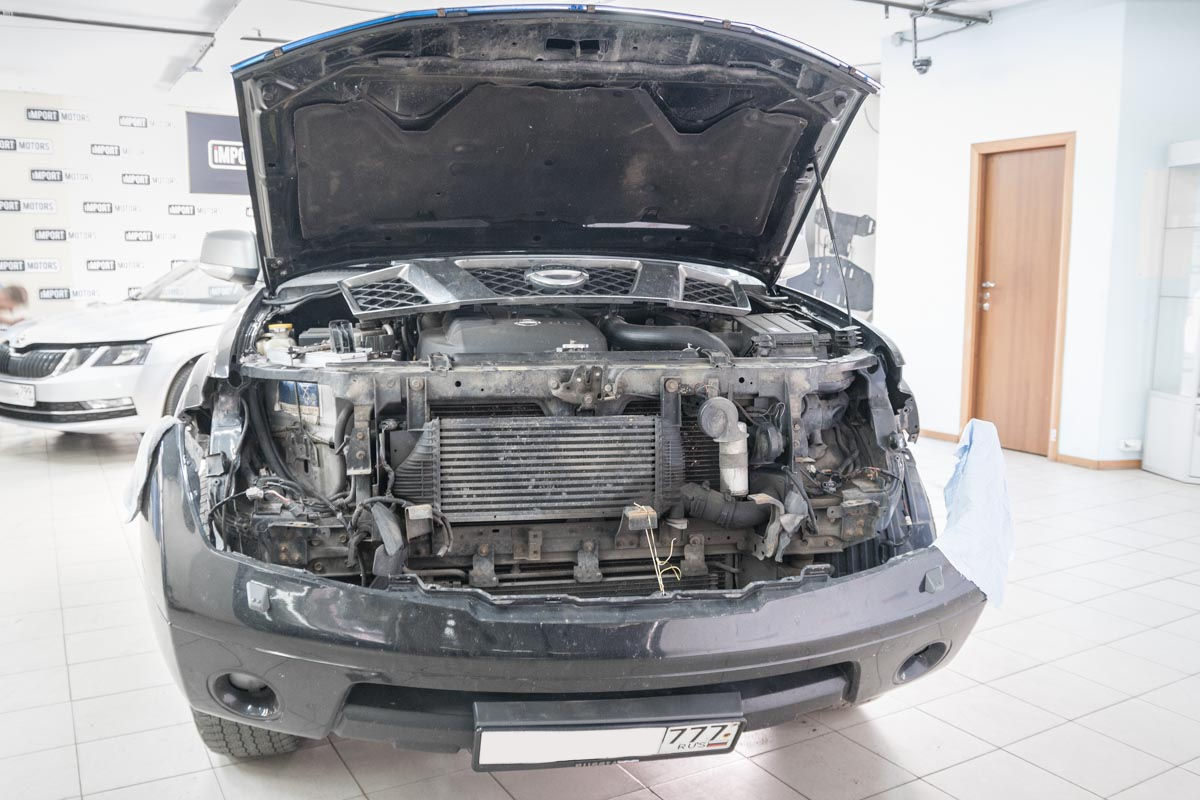

Авто с демонтированными фарами.

Для работы по замене линз на Nissan Pathfinder нам нужно демонтировать бампер, а потом необходимо снять обе фары, после чего их требуется разобрать, но так просто данный процесс провести не получится. Для разбора каждая фара помещается в промышленную печь , где под высокой температурой герметик плавится, позволяя отделить стекло от основания.

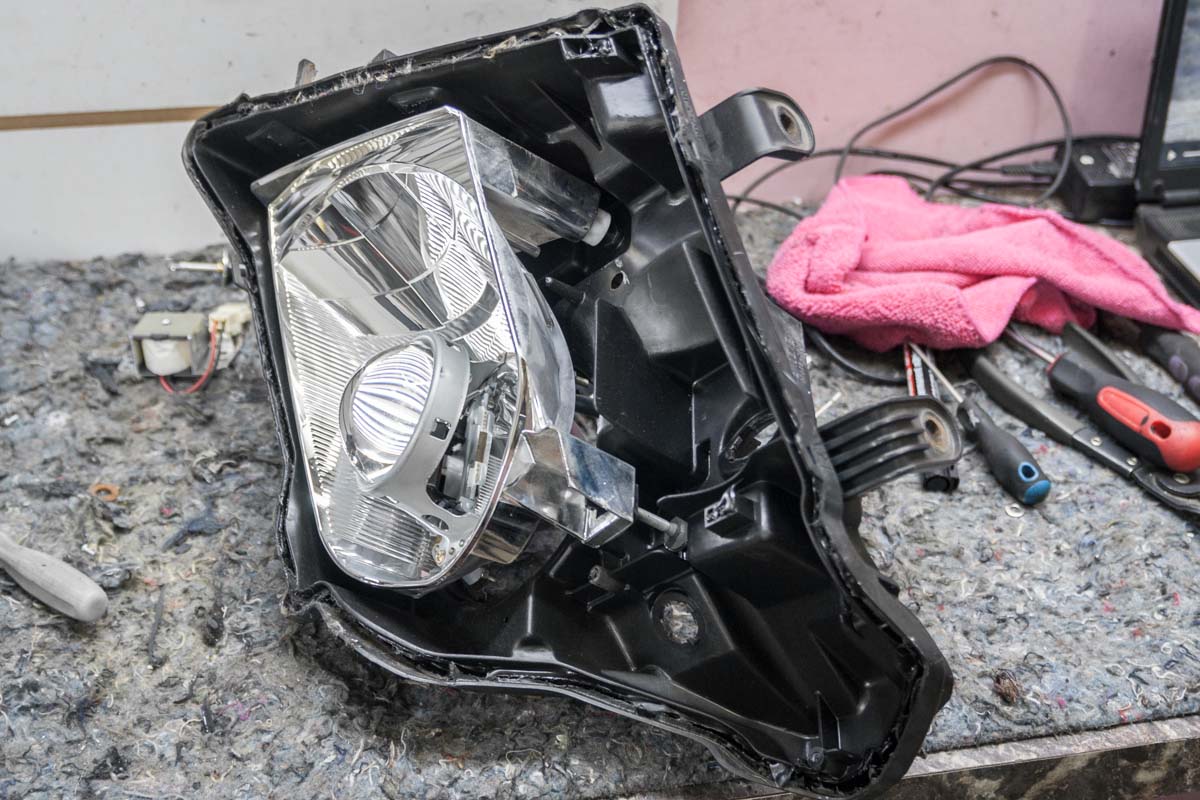

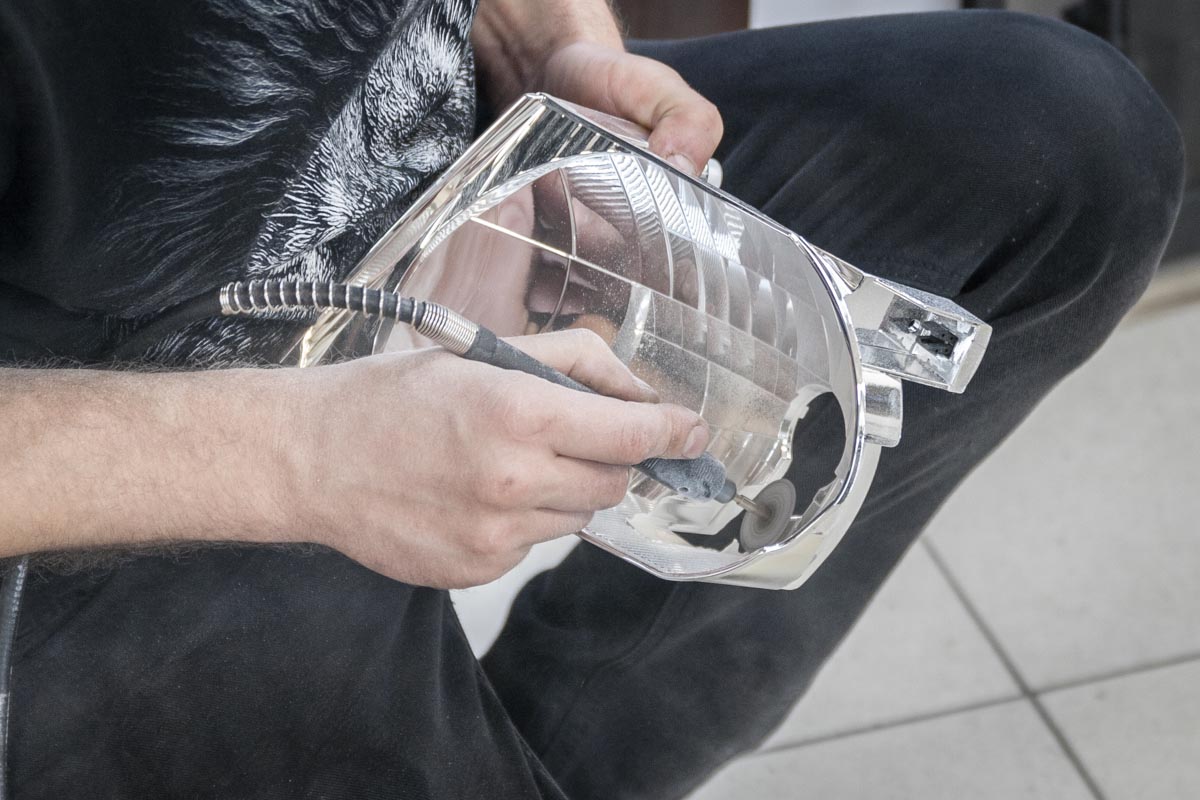

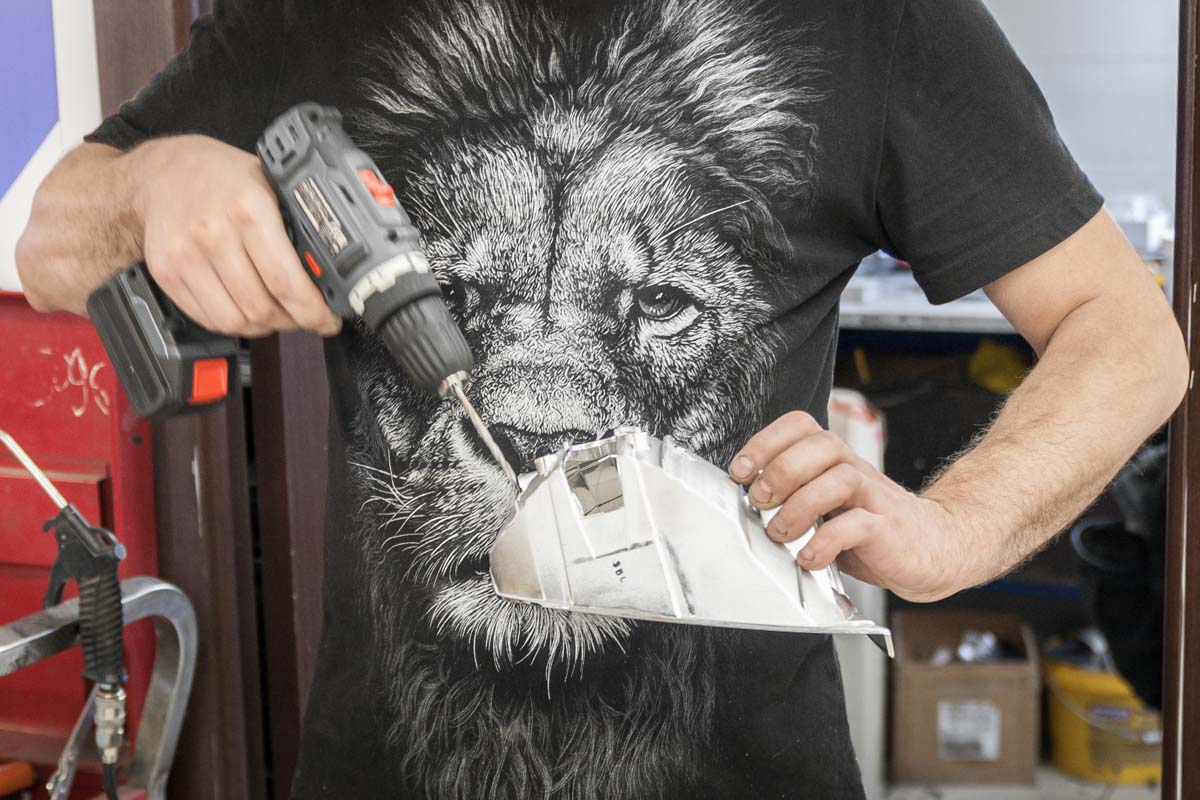

Доработка отражателя фары перед установкой линзы.

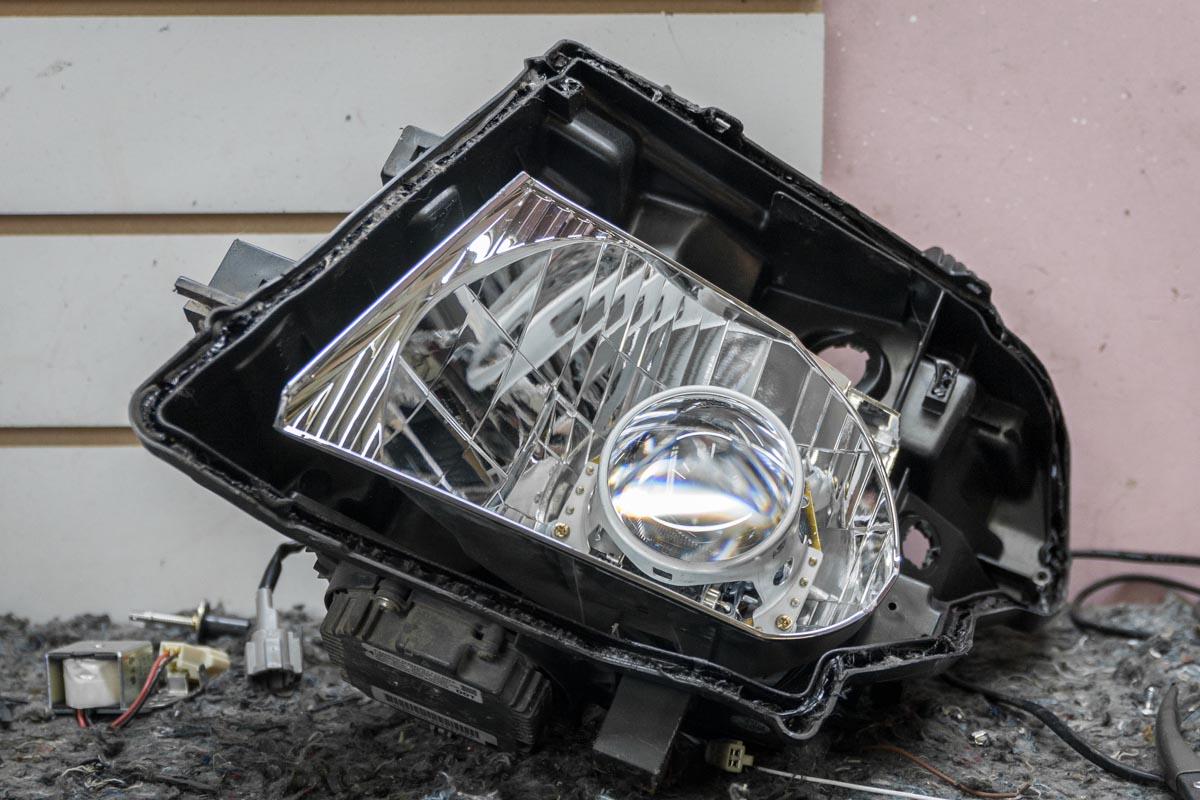

Линза Hella 3R в фаре.

Би-ксеноновые линзы Hella 3 R отлично встают на штатное место , но конкретно в данном случае нам потребовалось пилить и сверлить отражатель фары, чтобы установить в нее би-линзу Hella 3R. Доработать отражатель фары – несложный и относительно быстрый процесс, но и он требует максимальной аккуратности, так как есть вероятностью испортить отражатель, поэтому замену линзы необходимо доверять только профессионалам.

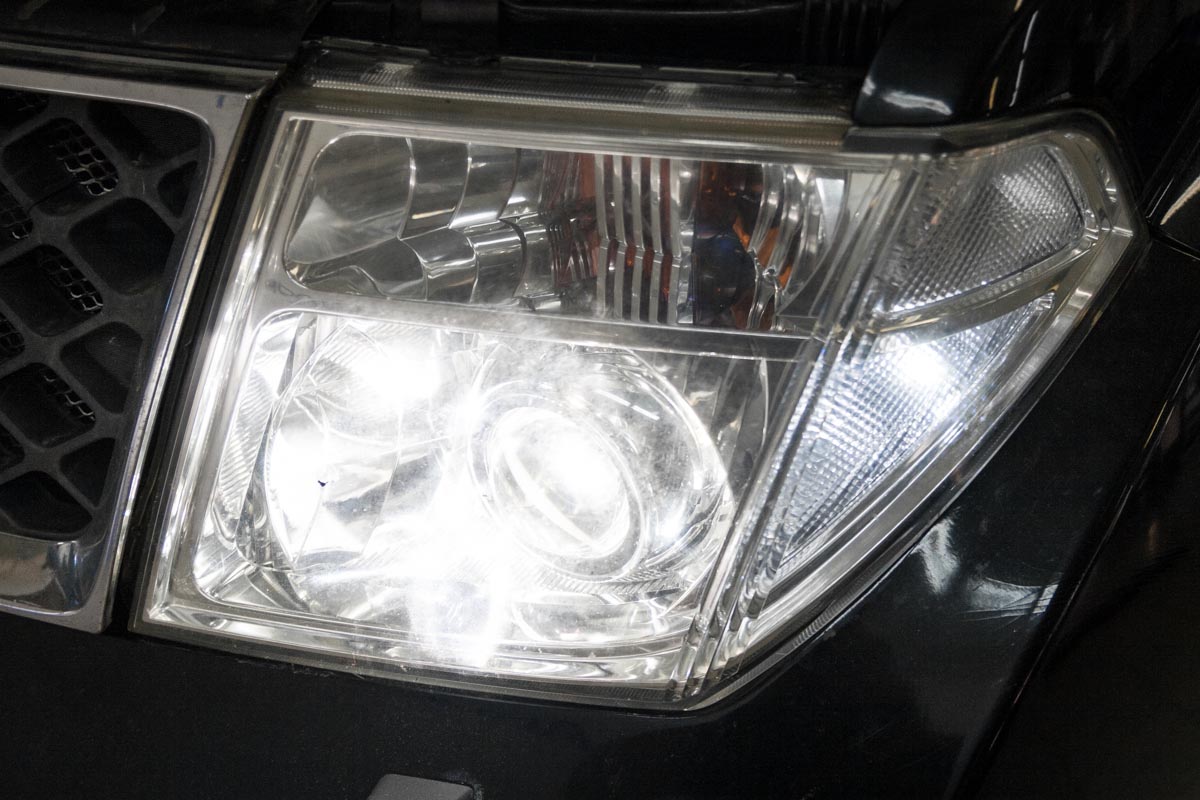

Тестирование работоспособности фары с новой линзой и линза в фаре.

Далее после работы с отражателем мы устанавливаем новую линзу Hella 3R в фару посредством переходных рамок, а после герметизируем обе фары и оставляем их также в промышленной печи, чтобы герметик схватился, а фара в итоге не пропускала внутрь влагу. В конце концов фары устанавливаются на автомобиль и подключаются к бортовой сети, фиксируясь бампером, который накидывается на авто в самую последнюю очередь.

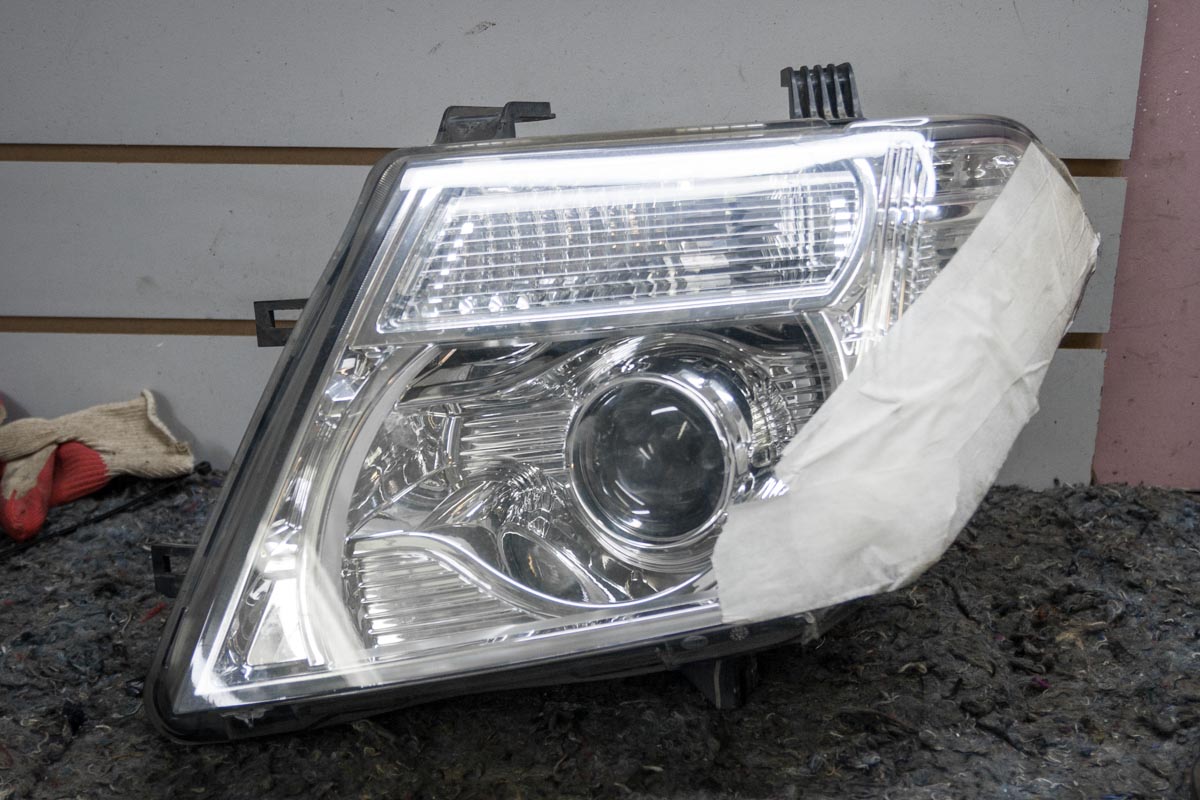

Фара в сборе, установка фар на авто и регулировка света.

По завершению установки обязательно требуется отрегулировать свет каждой линзы , чтобы они распределяли свет относительно друг друга, ровной СТГ мы добиваемся с помощью специального прибора (фараскоп).

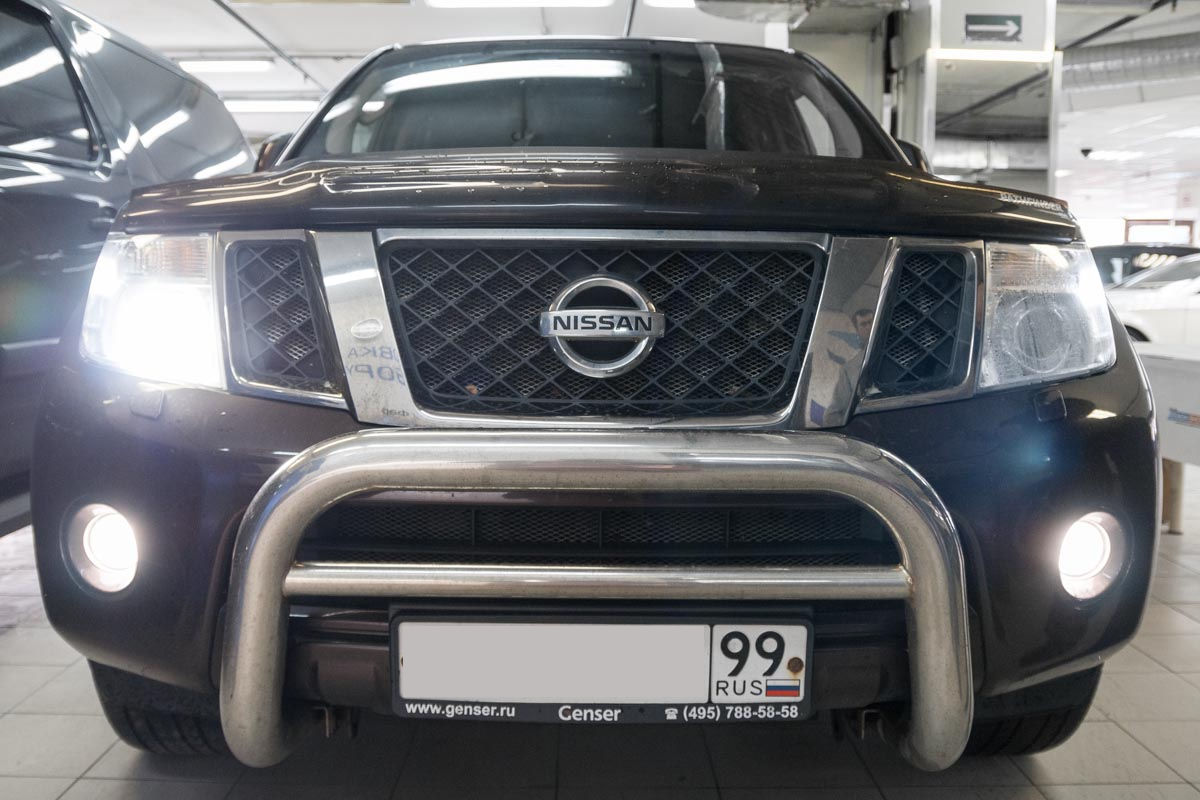

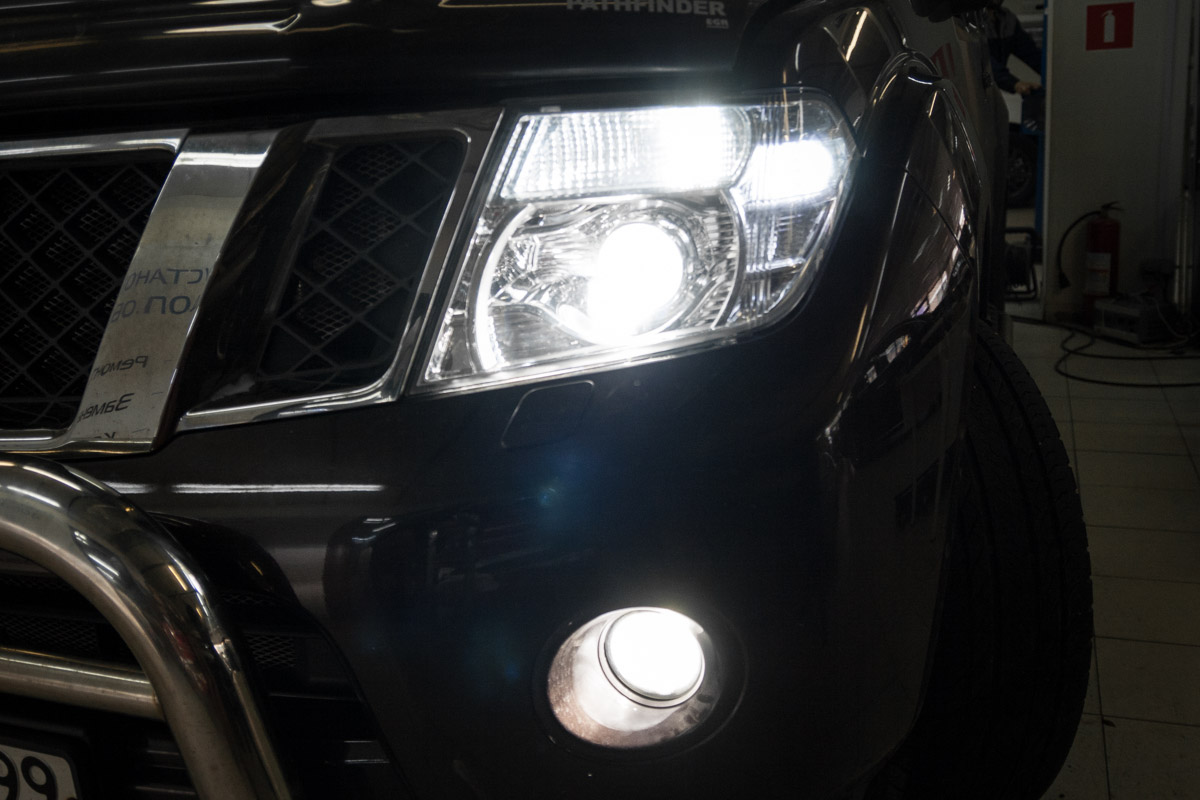

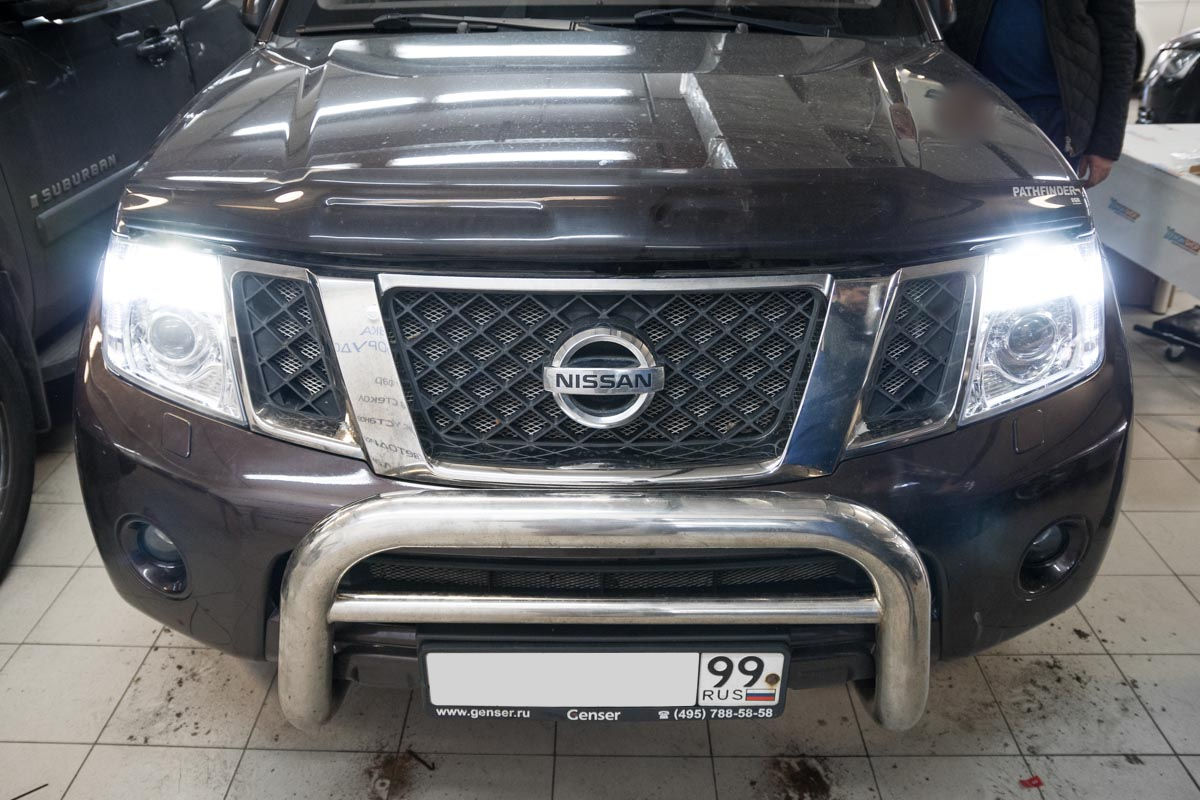

Вид фары и автомобиля после замены линз.

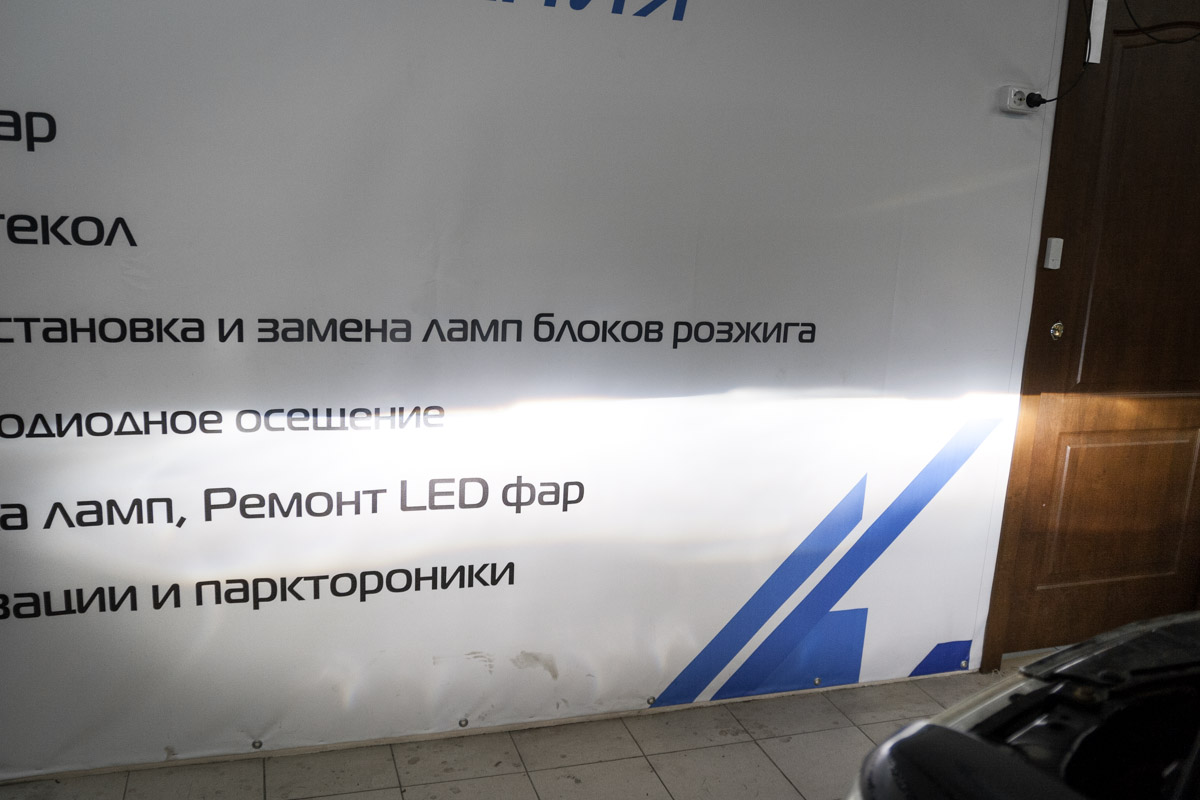

Светотеневая граница с би-ксеноновой линзой Hella 3R.

Итоговая светотеневая граница Nissan Pathfinder с би-ксеноновыми линзами Hella 3R выглядит яркой, насыщенной и однородной – это касается и ближнего, и дальнего света. Свет на стене чисто-белый, он эффективно рассеивает тьму и хорошо себя показывает после дождя, поэтому линзы Hella имеет смысл ставить, если хочется сильно улучшить автомобильный свет.
