Доработка (тюнинг) диффузоров карбюратора Солекс

Доработка (тюнинг) диффузоров карбюратора Солекс

большие диффузоры Солекс

Один из вариантов радикальной доработки (тюнинга) карбюратора Солекс – растачивание больших диффузоров с целью увеличения воздушного потока проходящего через карбюратор и соответственно увеличения мощности двигателя за счет большей наполняемости цилиндров. Такая доработка дает прирост мощности двигателя автомобиля на режимах средних и больших нагрузок, но одновременно «провалы» и низкую приемистость на малых оборотах. После расточки больших диффузоров необходимо будет подобрать топливные жиклеры главных дозирующих систем обеих камер карбюратора большего размера (См. «Подбор жиклеров на карбюраторах Солекс»).

Доработка (тюнинг) диффузоров карбюратора Солекс

Стандартные диаметры диффузоров карбюраторов Солекс 2108, 21081, 21083: 21-первая камера, 23-вторая можно расточить до 22/24. Это будет щадящий вариант тюнинга. Или до 24/26 – это, например, рекомендуемый максимум расточки Солекса для двигателя 21083 объемом 1,5 л. Можно и больше, но такая доработка имеет смысл, если увеличен объем двигателя, например до 1.7, 1.8 литра.

Устанавливаемые на двигателя большего объема карбюраторы 21053, 21073 Солекс также можно расточить. Но, при этом возникнет проблема с подбором жиклеров увеличенным диаметром, необходимых такому карбюратору после расточки диффузоров. Придется рассверливать имеющиеся штатные жиклеры и опытным путем устранять «провалы».

Появившийся после доработки неустойчивый холостой ход, «провалы» и падение мощности на режиме малых нагрузок можно компенсировать установкой топливного жиклера холостого хода большего размера (в клапане ЭПХХ), установкой увеличенного носика распылителя в первую камеру (во вторую можно оставить прежний) и установкой кулачка УН большего размера. Все это позволит компенсировать возникшие потери от падения разрежения во впускном коллекторе на малых оборотах и при начальном открытии дроссельной заслонки.

Растачиваются диффузоры карбюратора при помощи развертки нужного диаметра. Более бюджетный вариант – перья для дрели, для работ по дереву. В сети имеется много видео, как выполнить данную операцию. После расточки необходимо устранить шероховатости и неровности сначала грубой наждачной бумагой, а затем более мелкой, вплоть до нулевки. Окончательно поверхность диффузоров дорабатывается шерстяной тряпкой, можно с пастой ГОИ (Гойя).

Менее проблематичный способ – поверхностная доработка номинальных малых и больших диффузоров. Доработка заключается в стачивании технологических неровностей и выступов на малых диффузорах, придания ножкам диффузоров более острой конусовидной формы, удаление нагара со стенок смесительных камер и полировка всех этих элементов (малых и больших диффузоров, стенок камер) до блеска.

В результате несколько возрастает наполнение цилиндров двигателя за счет того, что воздух, проходящий через смесительные камеры карбюратора, не встречает на своем пути препятствий, не завихряется. Соответственно возрастает мощность и приемистость двигателя без потерь на режиме малых нагрузок и ХХ. Попутно рекомендуется доработать смесительные камеры, ускорительный насос, систему холостого хода карбюратора и его воздушную заслонку.

Примечания и дополнения

— Еще одним минусом расточки диффузоров (помимо «провалов») будет являться повышенный расход топлива двигателем. От этого ни куда не деться, но полученный прирост мощности и приемистости двигателя и возросшее удовольствие от вождения тюнингованного автомобиля с лихвой перекроет этот минус.

Читать еще:  Как отрегулировать зажигание пассате б3

— Увеличение размеров диффузоров карбюраторов 2108, 21081, 21083 Солекс можно заменить установкой карбюратора от двигателей большего объема – 21073 Солекс, 21053, Солекс, 21412 Солекс.

— В идеале, опыт с расточкой диффузоров целесообразнее всего проводить на дополнительно приобретенном карбюраторе, оставив свой не тронутым, на случай провала эксперимента (нарастить расточенные диффузоры конечно можно, но сложно).

— В основе доработки с расточкой лежит принцип действия карбюратора Солекс. Он основан на прохождении через карбюратор потока воздуха, создающего разряжение в его каналах. За счет разрежения топливо принудительно вытягивается в этот поток воздуха, где и смешивается с ним. Регулируют объем воздуха, проходящего через карбюратор и величину разрежения большие и малые диффузоры.

Вопрос по расточке карбюратора

Вопрос мотористам по расточке карбюратора ДААЗ 21083 (21*23): Требуется расточить в 21*29 т.е. расточка только второй камеры. На всех фото диффузоры имеют форму конуса т.е. если просто расточить с 23мм в 29мм то скорее всего карб не будет работать должным образом, как правильно расточить?
Может есть у кого опыт подобный, не хочу ошибки лишние допускать)

Фото из интернета:

Комментарии 85

короч. у меня 21/29 был… ехала от души! насчёт запила, если бы не трабл. с первой движкой то доточил бы карб. до 26/29 и стружил бы себе горя не зная! под сток движку с р/валом не стоковым то самое оно будет! на 24/26 ездил… низа крепче, но на 21/29 подхват оч. крутой! а в пол газа как на стоке…

Толку не будет. 21Х29 так не точат, Точить надо или 24Х24 или 24Х26
или 23Х24. Но это морока с жиклерами с настройкой натрахаешься Знаю что на переднем приводе неплохо приживаются 21053 солекс и 21073(от классики) — ездовые характеристики улучшаются даже на не доработанном моторе но расход вырастет.

Нормальный карб дааз 7478 для Уазиков, можно сказать что самый мощный из всех карбов, можно и солексы пилить, но на 78 заслонки 32х36 а на 73 32х32, пилить лучше всего карб 73, у остальных есть вариант вскрытия каналов, у меня на пмроге мртор 1,3 распиленный, какрб стоит солекс 73й с диффузорами 26х28 каботает отлтчно на всех режимах, ну а качество смеси это уже дело настройки, растачивать лучше всего на стакках чтобы небыло никаких перекосов!

Точить нужно потому что диаметр диффузора меньше диаметра впускного коллектора — то есть карб зажимает двигатель. Но точить нужно обе камеры, иначе будет провал на переходном процессе. Имею опыт расточки " Озона" — сначала разверткой обычной регулируемой сделал черновую расточку, затем с помощью самодельной конусной резинки дрели и наждака вывел конус. Делов на пару часов, ну и полирнуть нужно. Потребуется замена жиклеров на более производительные. Много в нете инфы толковой по карбам. А Травников и Порошин ликбез для пионеров ИМХО

Спасибо, про конус познавательно )

Точить нужно потому что диаметр диффузора меньше диаметра впускного коллектора — то есть карб зажимает двигатель. Но точить нужно обе камеры, иначе будет провал на переходном процессе. Имею опыт расточки " Озона" — сначала разверткой обычной регулируемой сделал черновую расточку, затем с помощью самодельной конусной резинки дрели и наждака вывел конус. Делов на пару часов, ну и полирнуть нужно. Потребуется замена жиклеров на более производительные. Много в нете инфы толковой по карбам. А Травников и Порошин ликбез для пионеров ИМХО

Читать еще:  Как отрегулировать карбюратор на мотоблок кадви

По поводу полировки — очень тонкий момент. Тоже экспериментировал с полировкой, потом по результатам стенда пришлось ее хонить. Граничный слой качественного литья дает турбулентные завихрения и в конечном итоге приводит к образованию гомогенной смеси. Про облой (некачественое литье, которое дает паразитное сопротивление) разговора нет — совершенно правильно.
По конусам — тоже момент тонкий (считать их надо и продувать на производительность) — сложно это все))))

Диффузор карбюратора: модернизация

Диффузор карбюратора

Диффузор карбюратора — узел, оптимизирующий подачу бензиновой смеси с воздухом и дозирующий поток горючего, попадающего в карбюратор. Это целая система больших и малых диффузоров.

Модернизация карбюратора позволит вам улучшить динамику машины, не требуя при этом особых средств из семейного бюджета. Возможности карбюратора можно постоянно повышать, улучшая при этом показатели надежной, экономичной работы двигателя автомобиля.

Провести подготовку, модернизацию и настройку карбюратора Озон и других марок, можно своими руками, учитывая при этом:

  • свои предпочтения в скоростном режиме и стиле езды;
  • возможность понизить уровень содержания вредных выхлопов;
  • понизить, а в случае участия в гонках повысить уровень расхода бензина.

Какие узлы дорабатываются в карбюраторе

Карбюратор

Наиболее распространенные карбюраторы — «Солекс» и не менее качественный Озон. Модернизация их основных узлов призвана повысить эффективность применения. Чаще всего улучшают производительность на следующих узлах:

  • Устанавливается новая величина бензосмеси и ее уровня в поплавочной камере, при необходимости заменяют иглу клапана. Данная операция обеспечивает наиболее хорошие условия для обеспечения стабильной и продуктивной работы агрегата, предотвращает создание сильно обедненной смеси в условиях переходного, значительного по мощности режима. Игла, изготовленная из резины, обладает хорошими характеристиками по прочности и отличными возможностями при демпфировании – эти качества позволяют поддерживать определенные обороты при работе двигателя;
  • Выполнение дроссельного распиливания. В этом случае осуществляют подборку сечения отверстия на всех участках дросселя немного меньше номинального диаметра. Этим способом достигается понижение уровня в выхлопе, содержания угарного газа. Если просто расточить отверстие диффузора, топливная смесь по цилиндрам двигателя распределяется на холостых ходах более равномерно. Все это позволит понизить потребление топлива во время движения авто на несколько процентов;
  • Выполнение операции по полировке большого и малого диффузоров карбюратора снижает потери от аэродинамики, при этом увеличивая скорость потока горючего. Наилучшим результатом будет полирование до зеркала.

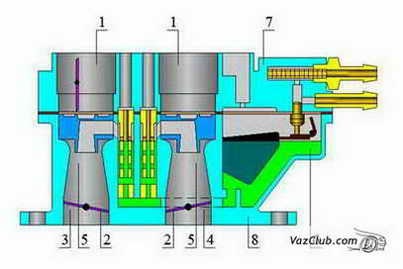

Принцип действия диффузоров

Трубка Вентури

Трубка Вентури – основная часть системы подачи топлива в камеры сгорания. Важной конструкционной особенностью является ее форма. Она выполнена как песочные часы: от краев диаметр сужается до небольшого размера в центре. При работе мотора сквозь это сужение идет поток воздуха, и в этой части создается повышенное давление воздушной смеси, а на большой части — давление понижается.

Читать еще:  Очередность регулировки клапанов на волге

Конструкторы разместили в трубе Вентури небольшую трубку для подачи в смесь бензина. Он, проходя через зону повышенного давления и смешиваясь с воздухом, большим напором выстреливает в камеру более низкого давления. Для оптимальной работы двигателя необходимо выполнить настройку скорости поступления топлива в камеры горения. Для этого в самом центре нашей трубы устанавливается заслонка. Она выполняет регулировку количественного значения подающегося воздуха в область увеличенного давления.

В этом месте предусмотрена установка специальной иглы, регулирующей поступление топлива. Для поддержания номинального и постоянного уровня топлива в подающей трубке любой карбюратор оснащается поплавковой камерой, в которой поддерживается оптимальный объем топлива и установлен на определенной отметке поплавок. Как только уровень бензина понижается, поплавок падает, открывая подачу бензина. Бензин наполняет поплавковую камеру, рычаг поднимается и перекрывает клапан подачи топлива. Система аналогична сантехническим поплавковым устройствам.

Основные моменты модернизации

Диффузоры в карбюраторе

Большие и малые диффузоры выполняют каждый свою работу. За уровень наполнения двигателя смесью бензина и воздуха отвечают большие диффузоры. Они устанавливаются согласно основному правилу: чем больше объем двигателя, тем сильнее следует увеличивать отверстие большой детали.

Однако при этом следует знать меру при модернизации карбюратора. Делая значительное превышение нормального сечения устройства, можно добиться обратного эффекта: машина станет хуже тянуть на малых оборотах двигателя. Завод, зная возможности своей машины, проводит расчет номинального значения мощности двигателя.

В то же время каждый автовладелец мечтает повысить возможности своего авто, поэтому проведя увеличение малого отверстия детали на карбюраторе Озон, мы получаем более резкого «скакуна». Двигатель быстрее набирает обороты, уменьшается скорость разгона, но нельзя не отметить, что работа должна вестись в паре с изменением главного топливного жиклера. Если производится просто увеличение размера диффузора карбюратора, то при этом происходит сильное обеднение смеси, и авто теряет все свои преимущества.

Помните – под размер малого диффузора карбюратора необходимо подбирать соответствующий увеличивающий размер топливного жиклера. Подбирают соответствие этих значений методом подбора или советов профессионалов. Маркировка на корпусе жиклера поможет сделать быстрый и правильный выбор. Модернизация карбюраторов «Озон» и других моделей проводится по одинаковой схеме. Выполнив работы по доработке, устройство необходимо настроить по составу воздушно – топливной смеси.

Модернизация карбюратора

При модернизации проводятся работы и на малых диффузорах. Совершается обточка и шлифовка поверхности, затем поверхность полируют. Также шлифуются и ось дроссельной заслонки, и внутренняя поверхность верхней части. Такая забота о карбюраторе «Озон», установленном на старом Жигуленке, позволит потягаться на трассе с более новыми марками, но нельзя забывать об исправности ходовой и правилах ПДД.

Кроме того, потребуется выполнить еще одну работу для лучшего результата усовершенствования. Для достижения максимального уровня возможностей двигателя по мощности и крутящему моменту необходима установка распредвала с повышенным уровнем подъема каждого клапана и широкой фазой распределения газов.
