Регулировка клапанов своими руками или как сэкономить немного рублей

Регулировка клапанов своими руками или как сэкономить немного рублей

Всем привет. Наконец то дошли руки написать сюда о том что проделано. Как и обещал в посте про ТО-4, отрегулировал клапана самостоятельно. К тому же, знакомый на работе одолжил необходимый инструмент и целую коробку шайб.
Так как гаража у меня нет, всю свою работу я проводил на улице под открытым небом. В воскресенье как раз выдалась неплохая погодка (сначала), я собрал все свои пожит… инструмент и двинулся к машине. Прогрел до 25 градусов, сходил в магазин. За это время как раз температура распределилась ровненько по всему двигателю. Покурил и приступил

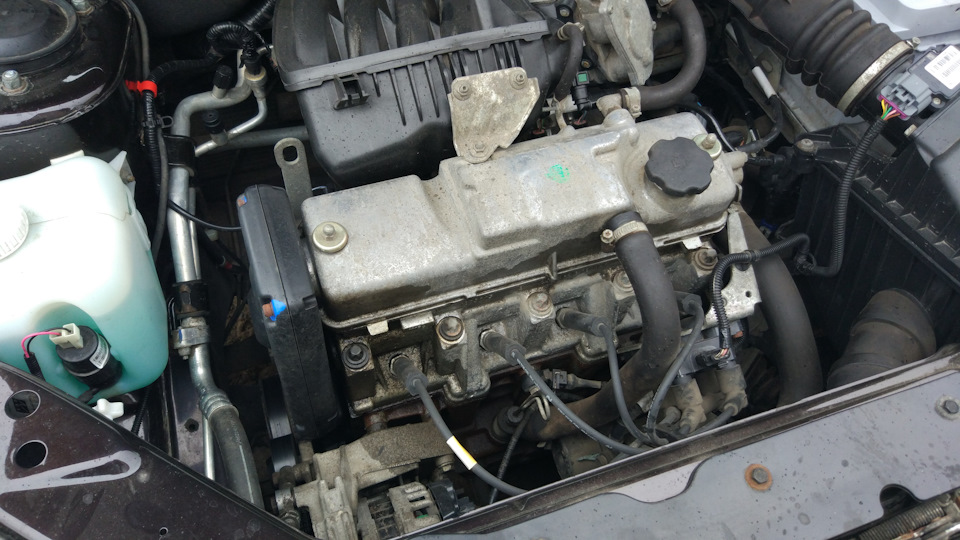

Для начала работ необходимо (на всякий) скинуть "-" клемму с аккума. Для снятия крышки ГБЦ необходимо снять 3 патрубка, кронштейн, соединяющий крышку ГБЦ и впускной коллектор и конечно же 2 болта крепления самой крышки. С кронштейном будьте аккуратны, так как крепится он шпильками с 2 гайками и при откручивании гайки, что находятся на коллекторе, могут выскользнуть и провалиться. Я придерживал их пальцем снизу.

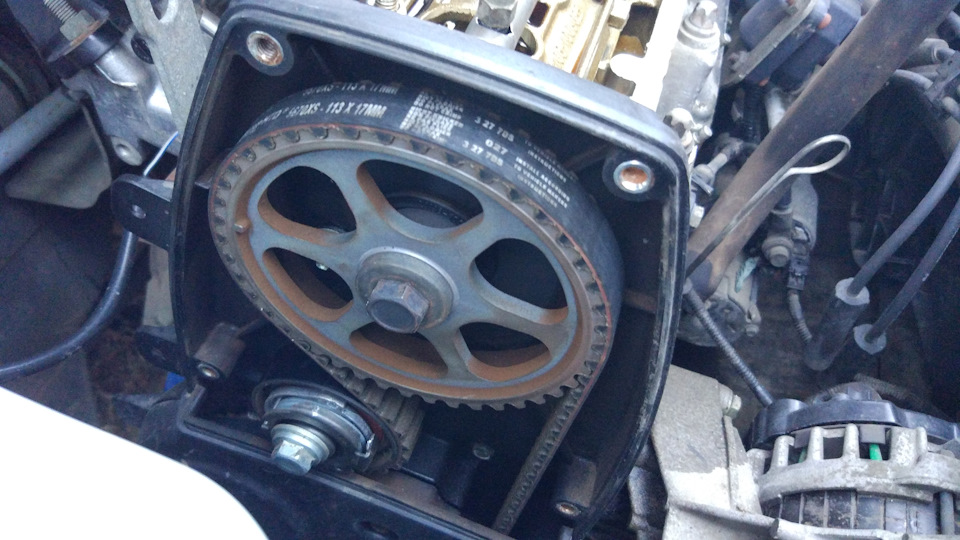

Итак, крышка снята, теперь нужно снять крышку ремня ГРМ. С ней кстати я провозился дольше всего, так как болты там слегка заржавели, да и места мало было, а инструмент со всеми переходниками получился довольно громоздкий. Пришлось юзать разводной ключ. Крышка снимается ни вниз, ни наверх а вбок. Так же нужно приоткрутить свечи, чтобы при проворачивании воздуху в цилиндрах было куда выходить. Откручивать до конца совсем необязательно.

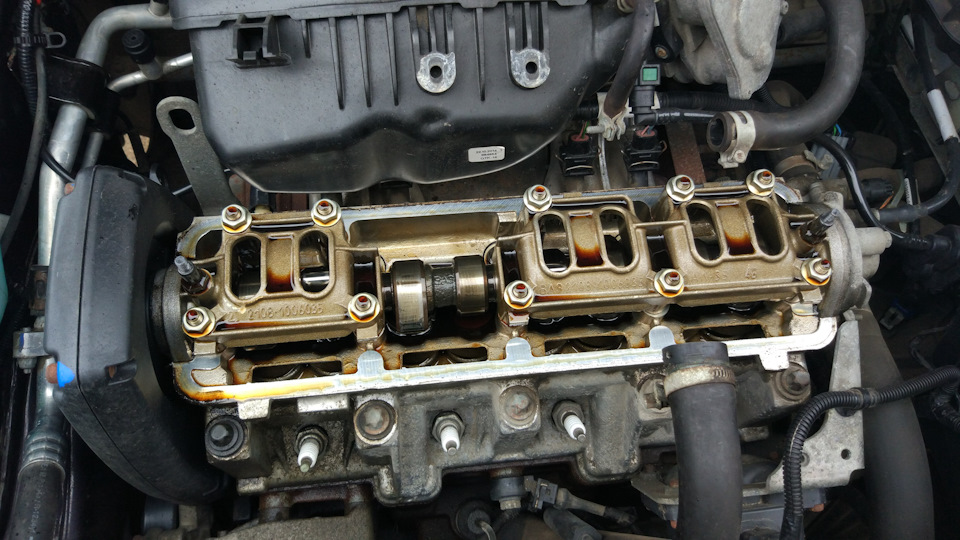

Не забываем убрать масло от клапанных стаканов (из углублений), чтобы оно нам не мешало. Я убирал шприцом на 5 кубиков и резиновой трубочкой.

Многие для прокручивания распредвала поддомкрачивают 1 колесо и, включив 5ю передачу, крутят колесо. На самом деле это лишний геморрой. Для проворачивания достаточно включить нейтралку, взять ключ на 17, которым крутим за головку болта крепления шестерни распредвала по часовой стрелке. Много усилий не требуется, так как все рабочие элементы смазаны.

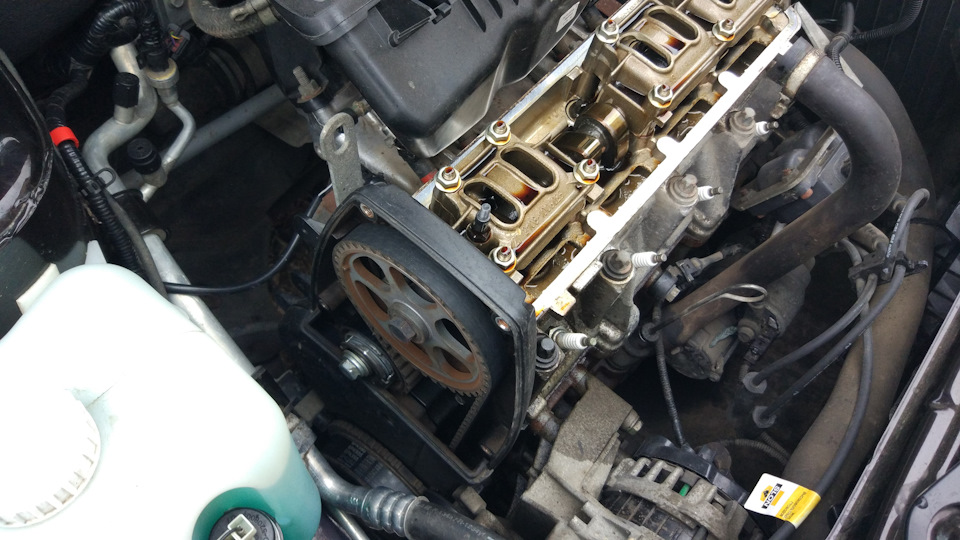

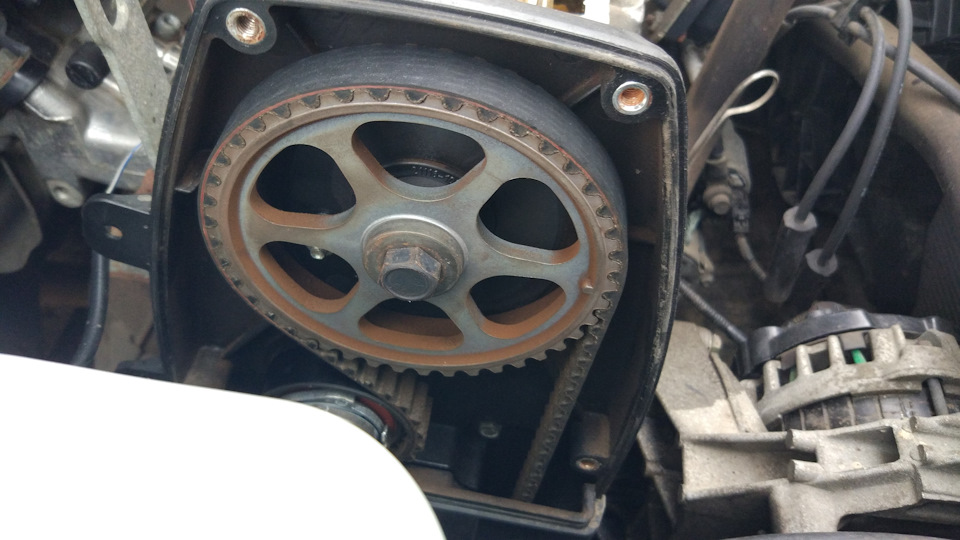

После выставления метки на шестрне распредвала для регулировки становятся доступны 1,2,3 и 5 клапана. Определить какой впускной а какой выпускной очень просто. Достаточно визуально оценить напротив каких клапанов находятся впускной а напротив каких выпускной коллекторы. Но если кому лень — 1, 4,5, 8й клапана — выпускные, 2,3,6,7 — впускные.
Берем специальным щуп и замеряем. Многие пишут что для впускных клапанов необходимо выставлять зазор 0,2-0,25мм. Я же по совету бывалого слесаря решил выставить зазор так, чтобы щуп 0.2 не пролезал между шайбой и кулачком распредвала, а 0.15 пролетал со свистом. Так клапан дольше остается открытым. Для выпускных оптимальным является значение, когда щуп 0.35 пролезает немного туговато.
Проверяем — 1й в норме, 2й — 0.2 пролезает туго, 0.25 нет. 3й в норме, 5й в норме.
Перевернем.

Теперь проверяем 4, 6, 7 и 8й клапана. 4й в норме, 6 совсем плох (0.3 пролезает с натягом), 7 — 0.25 с натягом, 8й в норме. Запоминаем или записываем. Я запомнил.

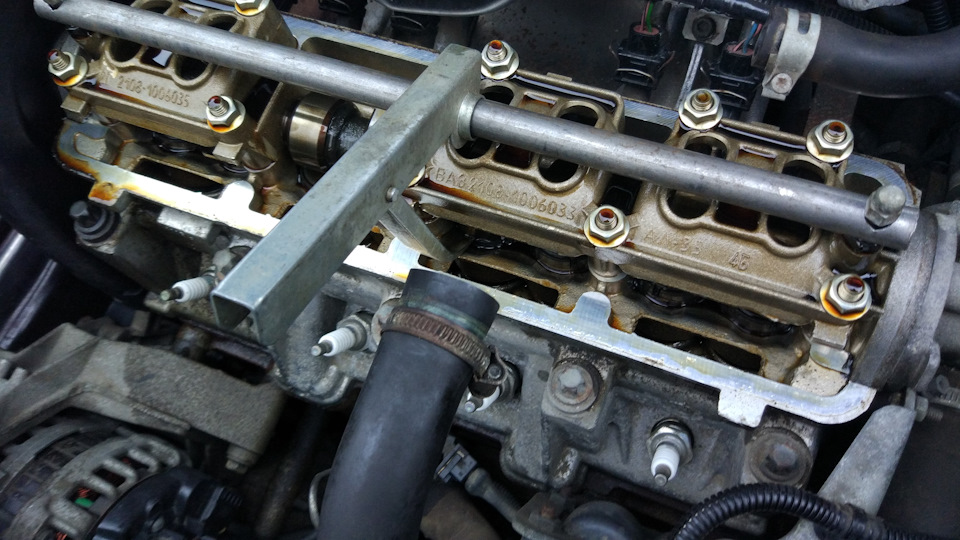

Берем шайтан трубу с отжимом, надеваем на ГБЦ, закручиваем.

Дальше меняем шайбы. Для этого отжимаем клапан и вставляем специальный стопор.

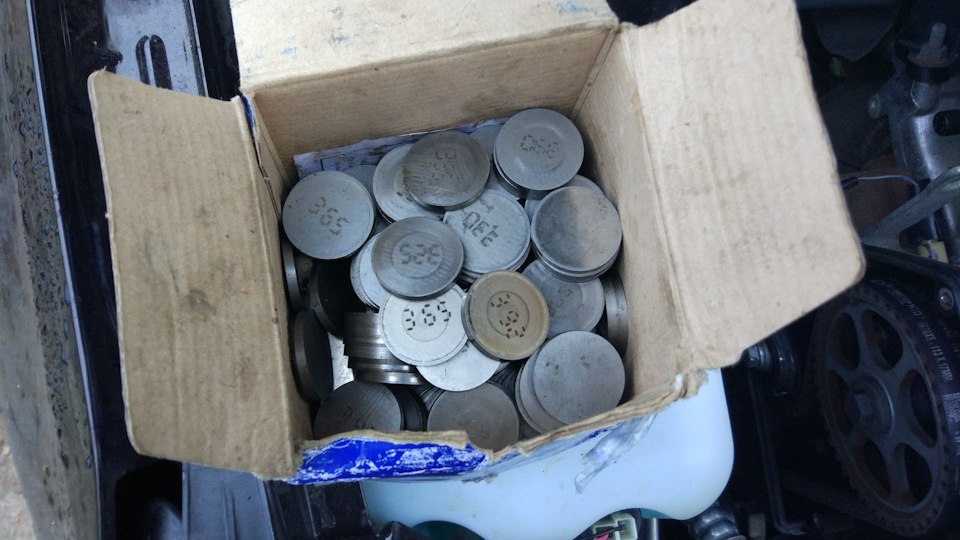

Вынимаем шайбу с помощью пинцета или плоскогубцев. На каждой шайбе написано число. В зависимости от зазора нужно подобрать другую шайбу.

К примеру, если у вас зазор 0.25, а на шайбе написано 3.55, то нужно взять либо 3.6, либо 3.62. Вставляем новую шайбу на место (!Внимание! Всегда вставляйте шайбы числом вниз, а то оно сотрется и при следующей регулировке будет туго…). Аналогично меняем остальные 3 шайбы.
Работае сделана. Собираем всё обратно, не забывая поставить новую прокладку крышки ГБЦ. Я поставил прокладку Rosteco.

Инструкция, как настроить клапаны на мопеде альфа

На мопеде Альфа стоит мотор — точная копия двигателя, производящегося Хондой уже много лет. Схема, отработанная годами, работает на Хонде Супе Каб, на моделях Манки, Горилла и Джазз. Над этим мотором ставили бесчеловечные эксперименты, наливая вместо моторного масла подсолнечное. Немного пахло жареными семечками, но мотор работал. Это видео очень популярно у владельцев любой техники, на которой стоит такой мотор. Китайский мотопром почти ничего не испортил. Если следить за состоянием мопеда в целом и мотора в частности, техника прослужит достаточно долго.

Внутреннее устройство двигателя мопеда Альфа

Внутреннее устройство двигателя мопеда Альфа

Правильное обслуживание двигателя

При покупке нового мопеда Альфа, через тысячу километров щадящего пробега необходимо поменять масло и сделать регулировку клапанов. Детали мотора притерлись друг к другу, лишнее соскребли и теперь можно выводить агрегат в нормальные рабочие режимы. Масло вполне подойдет и полусинтетическое, этот мотор не высоко оборотистый, а регулировка клапанов это необходимый пункт технического обслуживания любого мопеда и даже мотоцикла.

Что происходит в моторе?

Во время работы мотора происходит тепловое расширение всех деталей и клапанов в том числе. Если зазор в клапанах больше номинального, возрастут ударные нагрузки на весь газораспределительный механизм и, в конце концов, он выйдет из строя. При зазоре больше чем положено из мотора раздается такой грохот, что оставить это без внимания будет невозможно. Если зазор меньше, то клапана от теплового расширения просто зажмутся и перестанут открываться. Мопед не будет заводиться. Стоит один раз посмотреть видео с принципами работы четырехтактного двигателя, чтобы понять, как работает мопед и как его отрегулировать. Видео с процессом настройки мотора мопеда Альфа вы сможете снять сами.

Инструменты для настройки

Итак, как настроить клапана на мопеде Альфа? Что для этого нужно? Нужно обеспечить доступ к механизму регулировки. В голове двигателя есть две небольшие шестигранные крышки, сверху, там впускные клапана, и снизу, к выхлопной трубе, там выпускные клапана.
Регулировка впускных клапанов проще, все видно. Снимая крышки, не потеряйте резиновое кольцо, которыми они герметизируются. А чтобы отрегулировать выпускные клапана, если нет подъемника, будет удобнее мопед положить на левый бок. Понадобятся специальный четырехгранный ключ для регулировочного винта и ключ на одиннадцать для контргайки. Щупы для измерения зазора.

Как происходит регулировка?

Можно предварительно посмотреть какое-нибудь видео на эту тему. Зазор измеряется между верхней частью клапана и регулировочным винтом. Щуп берем тот, на котором написано «0,05». Ослабляем гайку, и, положив щуп под болт, четырехгранным специальным ключом регулируем зазор до тех пор, пока кончик болта не будет легко касаться щупа. Если щуп выходит с небольшим усилием, зазор меньший, чем надо.


Первый раз достаточно сложно почувствовать необходимое усилие. И каждый раз, нужно будет заводить мопед, чтобы понять, как прошла регулировка. Но со временем навык наработается. Обычно на впуске у клапанов зазор меньше, чем на выпуске. Это связано с тем, что выпускные клапана больше греются от температуры выхлопных газов. Но в этом моторе зазоры одинаковые и просты для запоминания.

Дополнительный инструмент

В стандартном наборе инструментов к мопеду Альфа нет специального ключа, чтобы отрегулировать систему газораспределения мопеда. С этим вопросом принято обращаться к специалистам. Если есть в планах доскональное обслуживание своего мопеда, им стоит обзавестись. Еще в списке полезных ключей и приспособлений съемник генератора и корончатый ключ для отвинчивания корончатой гайки сцепления.

Читать еще:  Регулировка зазора клапанов двигателя мтз

В обращении с любой техникой важна культура производства. Если не проводить все работы молотком и зубилом, мопед прослужит верой и правдой долгие годы.

Как отрегулировать клапана на ниве 21214 инжектор

Регулировка клапанов Нива требуется для того, чтобы силовая установка работала в нормальном режиме. Наша задача – сохранить зазор между клапанами, установленный заводом изготовителем. Если расстояние между деталями превышает допустимую норму, водитель слышит неприятные шумы, издаваемые двигателем автомобиля.

В случае, когда клапаны слишком зажаты, силовая установка не может выдавать максимальную мощность, страдает динамика и повышается расход горючего. Узнать, как часто нужно проводить эту процедуру, вы сможете в руководстве по эксплуатации автомобиля, также там указан порядок действий.

Как показывает опыт владельцев отечественных моделей этой марки, правильной регулировки клапанов хватает на 20 тысяч километров пробега. Определить, что зазорам нужна наладка, довольно просто: появляется скрежет, цокот и другие шумы, которые становятся особенно громкими на средних и низких оборотах.

Инструменты и подготовительные работы:

Необходимый инструмент для настройки.

Несмотря на важность регулировки, для этой процедуры требуется минимальное количество инструментов и материалов:

➥Набор щупов. Если его нет, то купите щуп с толщиной 0,2 мм (для выпускного клапана) и 0,15 мм (для впускного).
➥Рожковые ключи на 13 и 17.
➥Ветошь и щетка для очистки.

Пошаговая инструкция с фото.

Когда инструменты готовы, а двигатель остыл, можно приступать к работе.

Порядок действий следующий:

➥Отсоедините минусовую клемму от аккумулятора – с этой процедуры начинается практически любой ремонт силовой установки и электроники автомобиля.
➥Теперь демонтируйте крышку головки блока цилиндров. После этого крышку можно снять с распределителя. Все свежи зажигания необходимо вывернуть, соблюдая порядок из руководства.
➥Когда вы получили доступ к коленчатому валу, его необходимо медленно проворачивать по ходу его вращения. Выполняйте это действие до того момента, когда метки на корпусе подшипников и приводной звездочки распредвала совпадут.
➥Установите нужный ключ на храповик и вращайте вал двумя руками.

➥Метки выставлены, теперь переходим к регулировке 6-го и 8-го клапанов (порядок ведется слава направо). Щуп с толщиной 0,2 мм необходимо поместить между рокером и кулачком распределительного вала, как показано на фото:

➥Когда зазор выставлен правильно, щуп входит с небольшим усилием. Чтобы начать регулировку, необходимо ослабить контргайку 17-м ключом. Изменение расстояния между деталями выполняется 13-м ключом.

➥После этих манипуляций снова проверьте зазор. Если он соответствует норме, то зафиксируйте регулировочный болт и закрутите контргайку.

➥В таблице выше указан порядок пар и градусы, на которые необходимо провернуть коленчатый вал после регулировки первой пары клапанов (8 и 6).
➥Соблюдая порядок, проворачиваем коленвал на 180 градусов и выполняем регулировку зазора следующей пары (4 и 7), дальше по порядку идет 1 и 3.

Заключительная проверка зазоров.

Запомните, что для впускных клапанов используется щуп на 0,15 мм, а для выпускных – на 0,20 мм. Помещаем инструмент между кулачком распредвала и рычагом. Если вам нужно прикладывать усилие, чтобы перемещать щуп между деталями, значит зазоры выставлены правильно.

Повторную регулировку следует проводить в том случае, если инструмент перемещается чересчур свободно или вообще не входит в отверстие. При затягивании контргайки зазор немного сбивается, поэтому в идеале следует провести наладку два раза, соблюдая порядок, указанный в таблице.

Регулировка клапанов на моделях 21213, 21214, 2121 видео.

О проблемах пусковых зазоров нива 21214.

Заключение.
Как видите, регулировка клапанов выполняется достаточно просто, поэтому нет смысла обращаться за этой процедурой в сервисный центр. Если вы первый раз проводите разбор мотора, то изучите видеозапись, где подробно показана наладка клапанов и порядок действий.

Регулировка клапанов нива своими руками : 3 комментария

Я читаю и мне грустно. Почему люди пишут как делать в принципе то несложные вещи но допускают при этом ошибки которые могут в лучшем случае свести на нет всю их работу, а в худшем привести к дорогостоящему ремонту. Это ведь не совет соседа по гаражу дяди Коли, это статья претендующая на технически грамотное руководство к действию.
Народ читайте книги известных авторов если хотите что-то сделать своими руками.
Для регулировки клапанов используются СПЕЦИАЛЬНЫЕ щупы, это достаточно просто знать, если вы не хотите задумываться над вопросом — “почему“. Специальный щуп имеет ширину превышающую ширину пары трения, что гарантирует выставление требуемого зазор по всей ширине контакта рокера с кулачком распредвала. Если вы по рекомендации автора пользуетесь обычным (узким) набором щупов то вы не будете иметь никакой уверенности в том что рокер стоит ровно, а измеренный вами зазор не является зазором с одной стороны контакта рокер — кулачек, тогда как с другой стороны зазора в этот момент может не быть вовсе.

В тексте ошибка. Для ВПУСКНЫХ клапанов зазор 0.15 по книжке, а для ВЫПУСКНЫХ 0.2

Тема статьи – установка набора смерть гидрикам и регулировка клапанов нивы, нивы шевроле и классики. В предыдущей серии рассказывалось о самом наборе, в данной главе основное внимание будет посвящено его установке и регулировке клапанов. Хочу сказать спасибо двум людям, которые мне помогли доработать данную статью. Серёге Урашину (Ленинград) и Денису Косачёву (Рязань).

Ужасы нашего городка

Написать отдельную статью, меня побудило несколько писем. Суть которых была в следующем. Мы понимаем, что перейти на болты это хорошо, но у нас не осталось людей, кто может нормально отрегулировать клапана. Кошмар в том, что это касается городов милионников, где все пересели на иномарки. А вот в небольших городках, как раз еще люди помнят, как это делается. Я постараюсь расписать пошаговую инструкцию с картинками и надеюсь, что для кого-то это поможет избавиться от гидриков.

Установка

Удалив гидрики, тщательным образом удалите из колодцев остатки масла и кокса. Чем-нибудь приличным обезжирьте внутреннюю резьбу (бензин, ацетон, уайтспирит). Смонтируйте в гбц ввертыши (момент затяжки около 7-8 кг.). Убедительная просьба. Технологии не стоят на месте. Воспользуйтесь при данной операции фиксатором резьбы средней прочности. В прайсе присутствует продукт, которым сам пользуюсь при сборке, производитель Febi (Германия). Нет ничего противнее, момента, когда вы начнете операцию — «регулировка клапанов нивы», и вдруг увидите, что у вас вместе с контргайкой, вращается ввертыш. Скажу по секрету, все придется разбирать и собирать по новой)). После данной операции рекомендую сделать небольшой перерыв, как раз на обед времени хватит, чтобы полимеризовался фиксатор резьбы. После этого можно монтировать все остальное. Не забудьте про несколько капелек моторного масла или монтажной пасты на рабочую поверхность рокера и шарик солдатика.

Регулировка клапанов нивы, процесс

Инструмент

Есть два способа регулировки по типу инструмента. По щупам и по стрелочному индикатору. Для полупрофессионального использования подойдет первый вариант. В фиатовской методичке рекомендовались следующие зазоры, при температуре двигателя 20 градусов (то есть нормальной). Впускные клапана 0,15 мм. Выпускные чуть больше 0,17-0,20 мм. Мое личное мнение после 20 лет практики, следующее. Выставляемый зазор очень сильно зависит от производителя и материала клапана. Если это клапан среднего качества, то зазоры можно делать по методичке. Если и на впуске, и на выпуске клапана Kolbenschmidt, то можно по кругу делать 0,15. Теперь по щупам. Конечно все определяется словом опыт и первые два, три раза можно такое нарегулировать… «что ни в сказке сказать, ни пером описать». Поэтому я вспомнил одну замечательную вещь для слесарей, токарей и фрезеровщиков, которую сделали в СССР, для технического контроля. Называлось это калибр-пробка. То есть это калиброванный инструмент, с двумя «хвостами», один проходной, второй непроходной. По аналогии с этим чудом, я предлагаю два инструмента. Первый, это щуп для регулировки зазоров размером 0,15 мм и набор щупов, в котором есть щуп 0,2 мм. Теперь все «чудеса» регулировки сводятся к простой вещи. Один должен пролезать, другой уже не должен. Таким образом попадаем в нужное поле допуска.

Читать еще:  Для чего 125 болгарке регулировка оборотов

набор щупов, «веер»

Вопрос-ответ

Как часто производится регулировка клапанов нивы? Вторую регулировку, которую я называю чистовой, я рекомендую провести через 500-700 км, после установки комплекта и первой регулировки. Как правило 2-3 клапана «убегают». По советским книжкам и методичкам рекомендовалось ПРОВЕРИТЬ зазоры, раз в 12-20 тыс.км, то есть где то раз в год. Практика работы показала, что двигатели ходят без регулировки и по 50 и по 80 тысяч км. Поэтому рекомендация следующая – по факту.

Серия статей посвященная гидрокомпенсаторам и болтам:

Часть 4. Установка набора «смерть гидрикам» и регулировка зазоров

Зазоры регулируйте на холодном двигателе, предварительно отрегулировав натяжение цепи. После регулировки зазор должен быть 0,15±0,02 мм для впускных клапанов и 0,2±0,02 для выпускных.

Во время регулировки следите, чтобы рычаг клапана не был установлен с перекосом, т. к. это может привести к завышению фактического зазора.

Как регулировать клапана на 402 двигателе газель

Каждый владелец отечественных автомобилей знает, что через довольно длительное время эксплуатации автомобиля (около 20 000 км. пробега) придется делать регулировку клапанов, 402 двигатель, который стоит в Волге 3110 – не исключение. Регулировать приходится зазоры между коромыслами и клапанами, это детали ГРМ. На сервисе за регулировка клапанов 402 двигатель будет стоить больших денег. Поэтому если есть желание сэкономить, то придется самому разобраться и отрегулировать клапана, но процесс, конечно, не простой и если нет инструментов и опыта в ремонте автомобилей, то лучше сразу эту процедуру сделать на СТО. А если есть смелость и желание самому отрегулировать клапана 402-го мотора, то далее будут все необходимые рекомендации.

Как регулировать клапана на 402 двигателе газель

Для чего нужно регулировать клапана мотора ЗМЗ 402

ЗМЗ – Заволжский моторный завод, который выпускает довольно надежные и неприхотливые моторы, и 402-й двигатель служит тому подтверждением. Этот мотор настолько прост, что регулировка клапанов ЗМЗ 402 может успешно осуществиться своими руками в собственном гараже. В моторе 4 цилиндра, карбюратор, конструкция примерно такая же, как и на очень древних автомобилях, но все равно были применены некоторые новшества, которые дали возможность ГАЗ 3110 неплохо ездить среди современных автомобилей. В Газели кстати, тоже установлен этот мотор.

Но регулировать зазоры клапанов ЗМЗ 402 приходится потому, что в ГРМ нет гидрокомпенсаторов. Сама регулировка зазоров нужна для того, чтобы:

  • цилиндры наполнялись горючей смесью в полном объеме;
  • обеспечивалась максимальная компрессия;
  • а на выпускном такте отработанные газы будут отлично удаляться.

Если клапана неотрегулированы, то будет ощутима потеря в мощности. Поэтому делая тюнинг Волги 31 10, надо обязательно регулировкой клапанов. Если зазор будет сильно увеличен, то возможно прогорание клапанов, что приведет к серьезному ремонту мотора. Чтобы этого не случилось лучше вовремя сделать регулировку клапанов на ЗМЗ 402 – каждые 20 000 км. Также регулировку надо делать после ремонта мотора, после замены маслоотражательных колпачков, а также если появился подозрительный стук под клапанной крышкой.

Как регулировать клапана на 402 двигателе газель

Многие автомобилисты могут по звуку определить, что пришло время регулировки клапанов 402 двигателя. Если зазоры увеличенные, то слышен звонкий звук металла, если же зазоры уменьшенные, то звук будет наоборот – глухим.

Необходимые вещи для регулировки клапанов

Зазоры клапанов ЗМЗ 402 надо регулировать при холодном моторе, когда температура двигателя такая же, как и температура воздуха. Также понадобятся такие инструменты:

  • отвертка;
  • гаечные ключи;
  • измерительные щупы;
  • заводная рукоятка.

Перед регулировкой клапанов ЗМЗ 402 еще надо сделать такие действия:

  • для установки заводной рукоятки надо снять номер;
  • открутить свечи, чтобы легче было коленвал прокручивать;
  • убрать крышку распределителя зажигания, для того, чтобы нанести метки, показывающие, в каком положении находятся поршни;
  • отключить аккумулятор.

Как регулировать клапана на 402 двигателе газель

Регулировка клапанов 402 двигатель ЗМЗ

Для каждого цилиндра своя величина тепловых зазоров, далее более подробно для какого клапана необходим какой зазор:

Как регулировать клапана на 402 двигателе газель

После того, как определись с величиной зазора пора приступать к регулировке, здесь будет несколько этапов.
Первый этап — снять корпус воздушного фильтра для начала, для этого потребуется:

  • с помощью отвертки открутить хомут, который крепится к шлангу для отвода газов, снять этот шланг;
  • снять крышку корпуса фильтра, для этого надо 5 зажимов разъединить;
  • достать фильтр;
  • ослабить хомут на заборе воздуха с помощью отвертки;
  • стопорные шайбы надо отогнуть при помощи отвертки, также ключом на 10 открутить 3 гайки.
  • снять корпус воздушного фильтра.

Как регулировать клапана на 402 двигателе газель

Этап 2 – продолжение подготовки к регулировке:

  • надо отсоединить шланг вакуумного регулятора от датчика-распределителя зажигания;
  • отсоединить шланг, отводящий картерные газы;
  • снять крышку ГРМ, для этого надо 10-м ключом 6 болтов открутить;
  • снять прокладку.

Как регулировать клапана на 402 двигателе газель

Этап 3 — регулировка клапанов на волге, а именно тепловых зазоров:

  • выставить поршень 1-го цилиндра в положение верхней мертвой точки, чтобы это сделать – надо с помощью заводной ручки так повернуть коленвал, чтобы совпали 3-я метка на шкиве и ребро-указатель на крышке распределительных шестеренок. Причем надо проследить, чтобы бегунок распределителя был на уровне контакта 1-го цилиндра. Если этого не произошло, то надо прокрутить коленвал еще на 360 градусов, при этом 2 клапана надо держать закрытыми;
  • затем надо открутить гайку регулировочного винта клапанного механизма на 1-м цилиндре, для этого надо ключ на 14, винт надо открутить на 1-2 оборота. После этого надо вставить щуп нужного размера между клапанным стержнем и коромыслом. Затем надо закрутить винт до того момента, когда щуп будет передвигаться в зазоре с небольшим усилием.

Как регулировать клапана на 402 двигателе газель

  • отпустить контргайку регулировочного винта клапанного механизма 1-го цилиндра ключом на 14 и отвернуть винт на 1-2 оборота. Вставить щуп соответствующего размера между коромыслом и клапанным стержнем и закрутить винт до момента, когда щуп с небольшим усилием будет двигаться в зазоре;
  • тоже самое надо проделать и для второго клапана 1-го цилиндра;
  • затем надо повернуть коленвал на 180 градусов и отрегулировать клапана 2-го цилиндра в таком же порядке, как и с первым цилиндром;
  • далее еще раз повернуть коленвал на 180 градусов и сделать корректировку зазоров для 4-го цилиндра;
  • еще раз повернуть коленвал на 180 градусов и выставить нужный зазор для 3-го цилиндра.
Читать еще:  Регулировка кулисы на ровер

Как регулировать клапана на 402 двигателе газель

Для двигателя ЗМЗ 402 важно делать регулировку зазоров именно в таком порядке цилиндров: 1, 2, 4, 3.

После того, как все зазоры клапанов отрегулированы надо включить мотор и прогреть его, сделать небольшую обкатку, если результат не радует, то придется регулировку клапанов ЗМЗ 402 заново переделать.

Далее более подробно на видео про регулировку клапанов 402 двигатель:

Регулировка клапанов 4216 двигателя ГАЗель необходима, когда снижается уровень эффективности и ресурс силового агрегата.

Как регулировать клапана на 402 двигателе газель

Периодичность процедуры

Через каждые 20 000-30 000 км пробега рекомендуется проверять зазор между клапанами на ГАЗели.

Также при появлении подгорания седел мотора нужно отрегулировать клапаны на 402 двигателе.

Как отрегулировать клапана?

Для того чтобы правильно выставить промежуток между клапанами, необходимо соблюдать последовательность действий, прописанную в руководстве по ремонту транспортного средства.

Как регулировать клапана на 402 двигателе газель

Для того чтобы выставить требуемый зазор клапанного механизма, нужно:

  1. Установить транспорт на смотровую яму или специальную платформу, предназначенную для проведения ремонтных работ.
  2. Снять защитную крышку с блока цилиндрических деталей и демонтировать трубки вместе с тросом.
  3. Демонтировать корпус воздушного фильтрующего элемента.
  4. Выкрутить свечи из системы зажигания.
  5. Открутить крепежные элементы и крышку с верхней части корпуса силового агрегата.
  6. Убрать защитный кожух ремня газораспределительного механизма.
  7. Выставить поршень цилиндра в верхнюю мертвую точку сжатия воздушного потока.
  8. Провернуть коленчатый вал на 1-1,5 оборота по часовой стрелке. Риски подшипников и коленвала должна совпасть.
  9. На регулировочном винте отжать контровую гайку.
  10. Произвести настройку зазора на двигателе модели Некст 42 16 так, чтобы плоский щуп 0,13 мм полностью занимал все свободное пространство.
  11. Повторить процедуру с щупом и проворачиванием коленчатого вала для всех четырех цилиндров.
  12. Собрать механизм двигателя, выполнив все действия в обратном порядке.
  13. Запустить мотор и проверить правильность выставленных зазоров.

Двигатель с карбюратором

Регулировка клапанов на 402 двигателе с карбюратором на отключенном силовом агрегате. Перед началом процедуры по регулировке необходимо провести внешний осмотр системы на наличие повреждений и дефектов, при необходимости следует заменить все износившиеся детали.

Как регулировать клапана на 402 двигателе газель

После диагностики нужно выключить систему зажигания и поставить транспортное средство на нейтральную передачу. Затем можно открыть капот автомобиля и демонтировать воздушный фильтрующий механизм. Нужно открутить 6 крепежных болтов и снять крышку с корпуса клапанов.

После проделанных действий нужно провернуть коленчатый вал на 1,5-2 оборота по часовой стрелке и выставить требуемый зазор для первого цилиндрического элемента. Метки на шкиве первого и четвертого цилиндров должны совпадать с положением высшей мертвой точки. Промежуток между регулируемыми элементами не должен превышать 0,3 мм.

После регулировки первого и четвертого цилиндров можно переходить к настройке второго и третьего. Весь процесс проходит в том же порядке, в котором работают цилиндрические детали. Перед тем как приступить к настройке цилиндров под номером 2 и 3, необходимо провернуть коленвал на 0,5 оборота по часовой стрелке, в это время метки первого и четвертого элемента должны переместиться вниз.

После этого можно установить на место крышку от корпуса клапанов и фильтры, завести мотор и проверить исправность всей системы.

Двигатель с инжектором

Для выставления требуемых зазоров между клапанными механизмами понадобятся такие инструменты, как:

  • гаечный ключ на 38,17,13 и 10;
  • отвертка;
  • щуп толщиной не менее 0,15 мм.

Как регулировать клапана на 402 двигателе газель

Процедура регулировки на силовом агрегате с инжектором проводится только на полностью остывшем двигателе.

При помощи гаечного ключа на 10 нужно открутить 8 крепежных элементов, которые находятся на крышке головки блока цилиндров. После того как все болты будут выкручены, можно снимать саму крышку.

Затем следует перевести коленчатый вал в положение высшей мертвой точки, для этого подойдет гаечный ключ на 38. Коленвал проворачивают до тех пор, пока отметка на его шестерне не совпадет с отметкой на блоке цилиндров.

Также рекомендуется провести внешний осмотр цепного устройства коленвала, при необходимости подтянуть его.

Используя ключ на 13, нужно ослабить гайку плунжерного натяжителя, которая расположена рядом с выпускным патрубком. Необходимо провернуть коленвал до упора, после чего гайку можно снова затянуть.

Теперь можно приступать к регулировке впускного и выпускного клапана на четвертом цилиндре, а после — на первом. Для этой процедуры рекомендуется воспользоваться щупом толщиной 0,13 мм. Вместо щупов можно воспользоваться микрометром, который крепится на специальной рейке. Этот прибор позволяет быстро установить требуемый зазор между клапанами.

Двигатель с гидрокомпенсаторами

Перед началом процедуры рекомендуется измерить уровень компрессии в цилиндрических элементах, чтобы сравнить эти данные с данными после регулировки.

Затем повторить процедуру на остальных трех цилиндрах. Зазор между клапаном впускного и выпускного типа не должен превышать 0,13 мм. В конце нужно установить все крепежные элементы и механизмы обратно, завести двигатель и проверить правильность выставленных зазоров.

1200 руб. за фотоотчёт

Как регулировать клапана на 402 двигателе газель

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Правильная регулировка клапанов является одним из самых важных процессов отвечающих за работу газораспределительного механизма. Явным признаком того что нужно отрегулировать клапана является характерный звон, плохой запуск двигателя на голодную. Регулировка клапанов на Газели с двигателем 402 является не сложной и с её можно справится любому автовладельцу, главное знать порядок регулировки клапанов на Газели и зазор который необходимо устанавливать в зависимости от того на каком топливе работает двигатель (газ или бензин).

Просмотрев это видео вы сможете наглядно ознакомится из самым простым способом регулировки клапанов на двигателе 402 Газель Бизнес.

И так чтобы начать регулировать клапана Газели нужно снять клапанную крышку. Затем ключом на «36» установить коленчатый вал по метке (вращать по часовой стрелке) чтобы установить у ВМТ. После чего при помощи ключей на «11» и «14» проверяем зазоры щупом и устанавливаем в требуемом значении.Прежде чем приступать к проверке и установки зазоров клапанов на двигателе Газель нужно знать три основных момента:

  1. Порядок работы двигателя 1-2-4-3;
  2. Регулировка производится только на холодном двигателе;
  3. Зазоры на выпускных клапанах 1-го и 4-го цилиндров должен быть чуть меньше чем на остальных (порядка на 0,05 мм).

Щуп под седлом должен входить с небольшим усилием.

Самым простым способом является установка зазоров (впуск и выпуск) сначала на первом цилиндре, а потом устанавливаем зазоры через один клапан. Затем провернув вал на 360 градусов продолжив установку зазоров от 4-го цилиндра.

Если кому нужно увидит весь процесс наглядно, то смотрим видео по регулировке клапанов на Газель.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
