Корпусный кулер получает один из четырех видов подшипников: скольжения, качения, гидродинамический и с магнитным центрированием, каждый из которых имеет свои плюсы и минусы. Подшипник скольжения является наиболее простым и дешевым, а подшипник с магнитным центрированием – самым совершенным, но дорогим.

Количество лопастей вентилятора

Корпусные кулеры оснащаются крыльчатками с разным количеством лопастей. Вентилятор с большим количеством лопастей и невысокой скоростью вращения создает такой же воздушный поток, как и вентилятор с высокой скоростью и меньшим количеством лопастей.

Цвет подсветки вентилятора

Антивибрационная прокладка

Тип подсветки

Тип управления подсветкой

Минимальная скорость вращения

При работе на минимальной поддерживаемой скорости вращения корпусный вентилятор демонстрирует меньшую рабочую эффективность, но отличается сравнительно малым уровнем шума.

Максимальная скорость вращения

У кулеров, поддерживающих регулировку рабочих оборотов, наибольшая рабочая эффективность достигается при работе на максимальной поддерживаемой скорости вращения. Данный показатель измеряется в оборотах в минуту (об/мин).

Воздушный поток на максимальной скорости

Показатель воздушного потока на максимальной скорости является одним из наиболее важных для корпусного кулера и измеряется в кубических футах воздуха в минуту. Чем выше этот параметр, тем эффективней будет охлаждение. Воздушный поток зависит от многих факторов, таких как диаметр вентилятора, размер лопастей, скорость вращения, материал изготовления кулера.

Минимальный уровень шума

Показатель создаваемого вентилятором в процессе работы шума измеряется в децибелах (дБ). Минимальный уровень шума для корпусного кулера с регулировкой оборотов достигается при вращении с наименьшей поддерживаемой скоростью.

Максимальный уровень шума

Измеряемая в децибелах шумность корпусного кулера изменяется в зависимости от скорости вращения компонента. При вращении с максимальной поддерживаемой скоростью вентилятор системы охлаждения демонстрирует наибольшую шумность.

Тип разъема питания вентилятора

На данный момент используются четыре типа разъема для подключения вентиляторов: 2-pin, 3-pin, 4-pin и molex. 2-pin — разъем, который применяется в блоках питания. 3-pin — это подключение к материнской плате с наблюдением за скоростью вращения вентилятора через материнскую плату. 4-pin — это подключение к материнской плате с возможностью автоматической регулировки скорости вращения.

Переходники в комплекте

Максимальное рабочее напряжение

Большинство корпусных вентиляторов, представленных в продаже, имеет максимальное рабочее напряжение от 5 до 14 В. Если подавать на кулер напряжение выше рекомендованного производителем, его скорость вращения и эффективность повысятся, но возникнет опасность перегрева и перегорания.

Регулировка оборотов

Для регулировки рабочих оборотов корпусного вентилятора, поддерживающего данную функцию, вы сможете использовать как ручной переключатель, так и автоматику. Регулировка скорости вращения при ручном переключении выполняется ступенчато, а при использовании широтно-импульсной модуляции обороты растут или снижаются плавно в зависимости от нагрузки системного блока.

ПДУ в комплекте

Поддержка технологии подсветки

Поддержка вентилятором и другими комплектующими в системном блоке определенной технологии подсветки предоставляет пользователю возможность синхронизировать их подсветку и создать на программном уровне компьютерную систему с уникальной подсветкой. Некоторые технологии подсветки могут использоваться для создания различных визуальных эффектов. Например, цвет подсветки комплектующих может изменяться в такт воспроизводимой музыки, в зависимости от температуры процессора или в соответствии с действиями, происходящими в компьютерной игре.

Правильный подход для выбора корпусного вентилятора в системный блок

Сегодня поговорим о том, как выбрать вентилятор для корпуса ПК, сделав это правильно, чтобы получить хорошее охлаждение. Рассмотрим основные параметры, на которые следует обратить внимание.

Диаметр

Самых популярных размеров всего несколько – 80, 92, 120 или 140 мм. Существует закономерность, что чем больше диаметр лопастей, тем лучше охлаждает внутренности системного блока такой вентилятор, и тем меньше он шумит во время работы.

Следует учитывать, что не на каждом шасси найдется посадочное место для установки кулера большого диаметра. Оно гарантированно есть в корпусе типоразмера Tower (подробнее про типы корпусов ПК читайте здесь), а вот в мини башне уже может не оказаться.

Какие кулеры подойдут для компьютера в каждом конкретном случае, можно узнать из сопроводительной документации к шасси. Если инструкции нет, информация обычно приводится на сайте производителя.

В зависимости от размера, вентиляторы применяются в таких случаях:

• 80 и 92 мм – для охлаждения в корпусах небольшого размера, например, в офисных компьютерах, а также специально для охлаждения материнских плат. Лет 10 назад такие устройства повсеместно применялись в шасси ATX.
• 120 и 140 мм – в больших корпусах мощных компьютеров, например, игровых.
• Существуют устройства большего размера с нестандартным положением мест крепления. Используются они, когда нужен дополнительный мощный поток воздуха. Учитывайте, что рядом два таких пропеллера установить вряд ли получится.
• Кулеры диаметром до 70 мм используются для охлаждения небольших участков – например, мостов на материнке. В связи со спецификой, выбор таких устройств не очень велик.

Noctua NF-P12 PWM

Ну и последний – бескомпромиссный вариант, сочетающий в себе высочайшее качество, производительность и низкий уровень шума.

Вентиляторы от этого австрийского бренда по праву считаются лучшими в плане качества, характеристик, комплектации и гибкости настройки.

Характеристики Noctua NF-P12 PWM

Толщина	25 мм
Скорость	900-1300 об/мин
Воздушный поток	54 CFM
Коннектор	4-pin (МП)
Регулировка оборотов	PWM (ШИМ)
Подшипник	с магнитным центрированием
Уровень шума	низкий
Комплектация	винты, резиновые крепления, удлинитель, понижающий переходник, разветвитель

Конструкция лопастей обеспечивает средний воздушный поток с хорошим статическим давлением и невысоким уровнем шума, что делает данный вентилятор универсальным – его можно ставить везде.

Также здесь используется фирменный подшипник с магнитным центрированием и самостабилизирующимся давлением масла, что обеспечивает великолепную балансировку и долговечность.

Богатый комплект поставки позволит закрепить и подключить вентилятор так как вы захотите – винтами или силиконовыми стяжками, а отдельный удлинитель позволит исключить висящие или скрученные провода там, где они не нужны.

Благодаря комплектному переходнику можно снизить максимальную скорость вращения вентилятора, сохранив при этом возможность регулировки оборотов, так как понижающий переходник можно подключить к материнской плате.

Кроме того, есть крайне полезный разветвитель, позволяющий подключить к одному разъему материнки сразу два вентилятора, это станет спасением при нехватке разъемов.

Высокое качество позволяет производителю давать длительный срок гарантии на свои вентиляторы, которая составляет 5 лет. В общем вентилятор от Noctua это лучший выбор, но и цена у него соответствующая. Вентилятор Noctua NF-P12 PWM

Обратите внимание, что у Noctua есть множество моделей, которые сильно отличаются конструкцией крыльчатки и скоростью. Какие-то заточены под максимальный воздушный поток, другие под высокое статическое давление.

Также есть специальная серия Redux, отличающаяся отсутствием в комплекте креплений и переходников, что существенно снижает цену. Если вам нужен только качественный вентилятор, обратите на них внимание.

Разъем для подключения

Сегодня существует три основных вида подключения питания:

• Четырехпиновый. Подключается к соответствующему разъему на материнской плате. Такой вариант позволяет регулировать частоту вращения лопастей, в зависимости от температуры комплектующих. Достигается такой эффект, благодаря изменению напряжения на выходе.

• Трехпиновый. В сущности, вариация вышеназванного типа, однако задействуется всего 3 контакта. В этом случае частота вращения лопастей почти не регулируется.
• Molex. Универсальный четырехконтактный разъем, с помощью которого можно запитать многие компоненты. Вентилятор при этом не нуждается в наличии разъема на материнке, подключаясь к БП напрямую. Регулировать частоту вращения лопастей в этом случае невозможно, так как напряжение на выходе стандартное.
• Существуют также модели кулеров с комбинированным подключением – у них есть и трехконтактный разъем и Молекс.

Deepcool GS120

Несмотря на то, что бренд Deepcool относится к бюджетным, у них есть довольно неплохие корпусные вентиляторы и GS120 являются самыми доступными среди качественных моделей.

Отличительной особенностью этих вентиляторов является меньшая толщина, что позволит их установить туда, где не станут стандартные модели (между передней решеткой и шасси корпуса или на боковой стенке напротив башенного кулера или широкой видеокарты).

Характеристики Deepcool GS120

Толщина	20 мм
Скорость	900-1800 об/мин
Воздушный поток	62/40 CFM
Коннектор	4-pin (МП) / Molex (БП)
Регулировка оборотов	PWM (ШИМ)
Подшипник	гидродинамический
Уровень шума	высокий/низкий
Комплектация	резиновые крепления, понижающий адаптер

К преимуществам этого вентилятора относится прежде всего высокое качество материалов, хороший длинный провод и хорошо сбалансированная конструкция. Однако, из-за меньшей толщины его производительность ниже, что выражается в более слабом воздушном потоке.

При самых высоких 1800 об/мин производительность вентилятора составляет 62 CFM, что в принципе неплохо, но уровень шума в таком режиме является неприемлемо высоким.

Да, в биосе можно выставить для вентиляторов тихий режим (Silent) или настроить управление скоростью вручную. Но это не гарантирует того, что они не будут иногда завывать, разгоняясь до максимальной скорости в момент пиковых скачков температуры процессора.

Однако, если у вас до этого в корпусе был всего один вентилятор, сильных перегревов нет и вы просто хотите немного увеличить поток воздуха, то можно подключить данные вентиляторы через комплектный понижающий переходник. Он подключается к блоку питания и вентиляторы будут вращаться все время на скорости около 1000 об/мин. В результате вы получите качественные вентиляторы за невысокую стоимость, которые будут работать долго и очень тихо.

В общем я бы рекомендовал эти вентиляторы в первую очередь в том случае, если установить стандартные просто нет возможности. Во вторую очередь, для создания тихих сборок с использованием понижающего переходника. Вентилятор Deepcool GS120

Частота вращения и шум

Замечено, что шум, издаваемый вентилятором при работе, напрямую зависит от частоты его вращения: чем она выше, тем, более громким будет устройство. Измеряется величина шума в децибелах. Для небольших кулеров этот показатель не должен превышать 35 Дб, для устройств большого диаметра 25 Дб.

Эффективность охлаждения зависит не только от частоты вращения, но и от диаметра лопастей. Большой низкооборотистый кулер справится с задачей не хуже, чем «малыш», но шума издавать будет меньше.

Однако учитывайте, что если вы собираете тихий компьютер, то нужны также прочие малошумные компоненты (в частности, видеокарта и кулер процессора, иначе желаемый эффект не будет достигнут.

Вентилятор для корпуса Deepcool Xfan 120

Фото:https://market.yandex.ru

Данный вариант имеет гидродинамический подшипник, весит всего 180 гр. Гарантия от производителя 5 лет. Тип коннектора: 3-pin. Бесперебойно работает 30 000 часов. Скорость вращения — 1300 оборотов в минуту.

Вентилятор для корпуса Deepcool Xfan 120

Достоинства:

• высокая рассеиваемая мощность
• долговечный
• недорогой

Недостатки:

• короткий провод
• нет подсветки

Тип подшипника

Издаваемый при работе шум, а также срок эксплуатации вентилятора, напрямую зависит от модели используемого в нем подшипника.

В основном, применяются такие типы:

• Подшипник скольжения. Наименее долговечный, но при этом наиболее дешевый. Менее шумный по сравнению с прочими вариантами.
• Подшипник качения. Кроме шума воздушного потока, при работе такого кулера добавляется шум от роликов, которые перекатываются по салазкам. Это более долговечный подшипник, но более шумный и стоит дороже.
• Гидродинамические подшипники. Самые выносливые. Сконструированы таким образом, что смазываются самостоятельно, а это увеличивает срок их службы. Достаточно периодически добавлять смазку в специальный отсек, чтобы не беспокоиться о работоспособности такого девайса.

Как выбрать кулер для корпуса

После того, как вы определили, какой размер кулера подходит для вашего корпуса, вам нужно выбрать конкретную модель кулера. На этом этапе нужно обращать внимание в основном на уровень шума, который производит кулер. Уровень шума обычно указывается в децибелах и чем он ниже, тем лучше.

Также немаловажным является тип подшипника, который используется в конструкции кулера. Самый простой вариант – это подшипники скольжения, он отличается тихой работой, но коротким сроком службы. Вариант чуть лучше – это шарикоподшипник или подшипник качения, он работает чуть громче, но зато его срок службы намного больше. Кулер на шарикоподшипнике может проработать до 15 тысяч часов. Самый современный вариант – это гидродинамический подшипник, он отличается тихой работой и продолжительным сроком службы, но кулеры с его использованием заметно дороже.

Еще один важный момент – это способ подключение кулера. Изучите инструкцию к вашей материнской плате, для того чтобы узнать какой разъем для подключения корпусных кулеров на ней используется (3 или 4 pin) и, соответственно, учитывайте это при выборе кулера.

Как выбрать надежный вентилятор для компьютера

Внешний вид

Помимо всего прочего, кулеры отличаются дизайном: формой основания и лопастей, количеством лопастей, наличием подсветки. Эти параметры не играют никакой роли, разве что вы собираете комп в полупрозрачном корпусе и хотите, чтобы кулер вписывался в общую картину.

Вот, собственно, и все по этой теме. Также советую почитать предыдущие публикации про выбор корпуса для ПК и блока питания. А в качестве возможного места для покупки комплектующих, могу порекомендовать один замечательный интернет-магазин, который вы найдете по этой ссылке.

Спасибо за внимание и до следующих встреч на страницах моего блога. Не забывайте поделиться этой публикацией в социальных сетях!

С уважением, автор блога Андрей Андреев

Вентилятор для корпуса Noctua NF-S12B redux-1200

Фото:https://market.yandex.ru

Заменяя старые линейки вентиляторов новыми «урезанными» Redux-сериями, Noctua ударились в крайности: конечно, отсутствие переплаты за красивую упаковку и комплектные переходники, которые не всегда и нужны – это хорошо, но ведь из комплектации убрали даже антивибрационные вставки по углам. Впрочем, уровень вибраций у вентилятора сам по себе очень низкий, так что это не особо страшно. А вот те, кто считал старые коричнево-бежевые вентиляторы Noctua скучными по дизайну, теперь возьмут свои слова обратно: новые еще скучнее! Зато качество здесь именно то, что и ждешь от Noctua – вентилятор, абсолютно бесполезный на радиаторах, именно как корпусной идеален, обеспечивая поток в 59.21 CFM всего на 1200 об/мин.

Вентилятор для корпуса Noctua NF-S12B redux-1200

Достоинства:

• проверенный подшипник SSO (но не SSO2 – и тут «урезали»)
• хороший воздушный поток

Недостатки:

• непривычно минималистичная комплектация

Вентилятор для корпуса NOISEBLOCKER BlackSilentPro PC-P

Фото:https://market.yandex.ru

Вентилятор премиум класса отличается высоким качеством, надёжностью и функциональностью. Модель характеризует высококачественное устойчивое шасси, армированное стекловолокном с ротором AntiDust с поликарбонатом. Чрезвычайно низкое пусковое напряжение 4,5 V. Устройство можно отнести к одной из самых бесшумных моделей. На минимальной скорости его уровень оценивается лишь в 6.2 дБ. Уровень шума на максимальной скорости равен 25.8 дБ. Регулировка скорости вращения вентилятора происходит в автоматическом режиме.

Обзор на Вентилятор для корпуса Deepcool GS120 Ret

Пару недель назад решил купить дополнительный вентилятор охлаждения для корпуса Zalman Z9 U3. В корпусе предустановлено четыре штатных вентилятора Zalman, но я решил постепенно их поменять на более тихие. Выбирал вентилятор с низкими оборотами и сильным потоком воздуха. В итоге выбрал модель Deepcool GS120 Ret, привлёк внешний вид, технические характеристики и наличие регулировки оборотов вращения PWM. А также, на конечный выбор повлияла стоимость вентилятора, аналогичные модели с регулировкой оборотов стоят на порядок выше.

Внешний вид показан на следующей фотографии.

Вентилятор поставляется в картонной коробке, через прозрачный пластик можно разглядеть часть вентилятора. На лицевой стороне указаны его технические характеристики. К достоинствами отнесу низкий уровень шума при 900 оборотов в минуту.

С обратной стороны показан вариант установки и крепления вентилятора.

Вентилятор плотно упакован. Сверху убран провод питания, в нижней части убраны переходник питания и резиновое крепление.

Использовать резиновое крепление очень удобно. Практически вся вибрация гаситься за счёт резины.

С помощью данного переходника, вентилятор можно подключать к обычному разъёму питания ide. Но тогда ни о какой регулировки скорости оборотов не может идти речи.

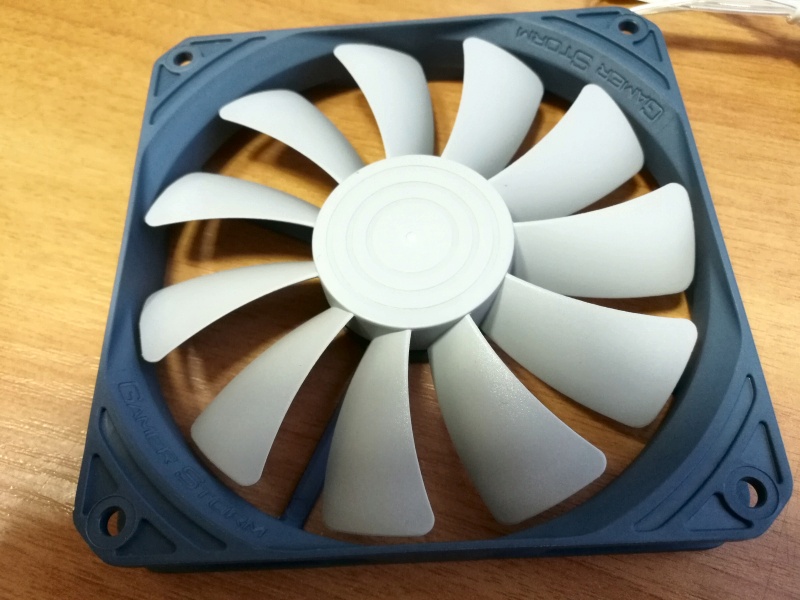

Размеры корпуса 120х120 миллиметров. Форма вентилятора необычная, за счёт одиннадцати лопастей создаётся сильный поток воздуха. Лопасти гладкие, производитель не внёс ни каких изменений в форму для уменьшения шума.

С обратной стороны спрятан г идродинамический подшипник.

Вентилятор тонкий, высота 20 миллиметров. На боковой грани указано направление вращения лопастей и направление потока воздуха.

Разъём питание 4pin. Вентилятор имеет функцию регулировки оборотов PWM. Провода соединены в шлейф, но все равно они расходятся в разные стороны.

Такие вентиляторы использовал для охлаждения. Для пробы решил купить более дорогой и тихий вентилятор.

Монтируется очень просто. Я закрутил на четыре винта, использовать резиновое крепление не стал. При минимальных оборотах ни какой вибрации нет.

Подсветки также нет, это даже хорошо, надоела новогодняя ёлка.

При работе без нагрузки, скорость вращения вентилятора составляет 850 оборотов в минуту. Это даже чуть больше, чем у вентилятора Zalman.

При включении максимального охлаждения, обороты возрастают до 1900, шум отчётливо слышно. При этом, обороты Zalman ниже и шум тоже.

При включении штатного режима, обороты плавно возвращаются к исходному значению.

Итак, вентилятор понравился минимальным шумом при минимальных оборотах, также понравился внешний вид и комплектация.

При высоких оборотах вентилятор шумит сильней, чем его конкуренты. Но если судить по цифрам, то поток воздуха у данного вентилятора равен 62 CFM, а у Zalman всего 39 CFM.

Получается данный вентилятор обеспечивает очень эффективное охлаждение на максимальных оборотах.

Как настроить скорость вентиляторов в ПК

Современная компьютерная техника для охлаждения системы самостоятельно регулирует обороты вентиляторов. Однако, в большинстве случаев, чтоб добиться комфортного соотношения эффективности и шума, лучше это выполнить в ручном режиме.

О способах регулирования оборотов корпусных вентиляторов и процессорного охлаждения мы сегодня и поговорим.

Зачем нужна регулировка вентиляторов?

Изначально параметры работы вентиляторов устанавливаются материнской платой в зависимости от показателей температурных датчиков и настроек BIOS.

Но не всегда автоматическая система эффективно справляется со своими функциями. Чаще всего это один из следующих сценариев:

• Разгон компонентов системы.
• Постоянная работа компьютера на повышенных нагрузках.
• Замена кулеров на более мощные.
• Изменение климата помещения.
• Устаревшая система охлаждения.
• Компьютер давно не чистили.

Если причиной чрезмерной работы кулеров является перегрев системы из-за жары или загрязнения системы пылью, вручную уменьшать обороты вентиляторов нельзя. Для начала следует выполнить чистку и обслуживание компьютера. Возможно понадобится заменить термопасту на процессоре. Если устройство давно не обслуживалось, эти манипуляции позволят снизить температуру рабочих узлов на 10 – 15 °С.

В случае разгона, следует уделять повышенное внимание рабочим температурам компонентов системы и своевременно принимать меры по их регулировке. Чрезмерный перегрев чреват выходом из строя разогнанных комплектующих. Если же перегрева не наблюдается, а кулеры работают на максимальных оборотах, это приводит к лишнему энергопотреблению и шумовой нагрузке.

В остальных случаях, если перегрева системы нет, а вентиляторы работают на полную мощность, выполняя более 2000 – 3000 тысяч оборотов в минуту, следует изменить параметры их работы вручную.

Сделать это можно тремя способами.

Настройка через BIOS

Перейти в BIOS можно, нажав соответствующую кнопку клавиатуры при запуске компьютера. В зависимости от модели материнской платы, это может быть F2 или Del.

Обычно раздел настройки вентиляторов находится на стартовой странице и называется «Fan Control». В разделе можно найти 3 типа устройств:

• CPU FAN – процессорный вентилятор.
• Chassis FAN или CHA FAN – корпусные вентиляторы.
• AUX FAN – порты для подключения дополнительных вентиляторов. Их управление выполняется выносными регуляторами, а материнская плата только обеспечивает питание.

Возле названия каждого вентилятора указываются его обороты. Чтоб перейти к настройке, следует выбрать устройство.

Обычно настройка процессорного вентилятора реализована в виде графика, к которому предлагаются базовые режимы: Silent, Standart, Turbo или другие, на усмотрение производителя. А также ручной режим – Manual или Custom.

Для регулировки следует передвигать контрольные точки графика. Однако, полностью выставлять производительность вентилятора на минимальные значения не рекомендуется, особенно при настройке процессорного охлаждения. График должен иметь вид плавной кривой, в которой температуре 30 °С должна соответствовать минимальная скорость вентилятора, а 80 °С – максимальная. Если возможно – проверьте эффективность охлаждения в максимальной нагрузке. Из-за особенностей как самих вентиляторов, так и радиаторов разницы в эффективнойсти охлаждения между 85% скорости и 100% может и не быть, а вот шума прибавится ощутимо. Тест стоит проводить не менее 10 минут по длительности – за это время система выйдет на уровень температурной стабильности. Речь конечно-же о воздушных и 240-мм жидкостных системах. При использовании 360 и более габаритных радиаторов прогрев до состояния равновесия может занять до получаса.Промежуточные значения выбирайте исходя из параметров системы, оценивая каждый показатель и подбирая необходимое значение практическим путем под нагрузкой.

Настройка корпусных вентиляторов редко реализована визуально. Обычно предлагается вводить мощность в процентах на каждый из трех режимов работы: Min, Middle, и Max.

Регулировка при помощи утилиты SpeedFan

SpeedFan – самое популярное бесплатное приложение с русскоязычным интерфейсом. Среди его функций:

• Определение степени загрузки процессора и каждого ядра.
• Контроль температур основных компонентов ПК.
• Мониторинг рабочих параметров системы.
• Управление скоростями вентиляторов.

Программа позволяет регулировать обороты каждого вентилятора, подключенного к материнской плате, параллельно оценивая, как изменяется температура на датчиках. Можно задать необходимые уровни температур, и система будет автоматически подстраивать частоту оборотов кулеров. Также можно выставить автоматический режим. Для этого следует поставить галочку в строке Automatic fan speed (Автоскорость вентиляторов).

В большинстве случаев, если вентиляторы подключены напрямую к блоку питания, их можно регулировать только физически.

Физическая регулировка

Для управления скоростями работы вентиляторов используют специальный многоканальный регулятор скорости – реобас. Он монтируется в системный блок или на переднюю панель. Также можно встретить внешние устройства, которые закрепляются на корпусе при помощи магнитов или липучек.

В зависимости от конфигурации, реобас может выполнять сразу несколько функций:

• Увеличивать количество разъемов для подключения кулеров.
• Регулировать рабочие параметры вентиляторов: скорость вращения, потребляемая энергия.
• Контролировать температурный режим системы.
• Визуализировать показатели работы кулеров и системы.

Выбирают реобас по ряду характеристик:

• Тип управления: ручной или автоматический.
• Функционал.
• Количество подключаемых вентиляторов.
• Количество термодатчиков.
• Наличие дисплея.

Самые простые реобасы будут показывать скорость только одного кулера, передавая значения на датчик материнской платы. С остальных кулеров показания не снимаются.

Некоторые топовые модели могут быть оснащены микрофонами и способны автоматически настраивать режим работы системы охлаждения в соответствии с шумовым фоном помещения.
