2 варианта регулировки зазоров клапанов двигателя автомобиля

2 варианта регулировки зазоров клапанов двигателя автомобиля

Работа любого автомобильного двигателя внутреннего сгорания прямо зависит от качества и чёткости функционирования всего газораспределительного механизма. Его основными частями являются — привод, распределительный вал, клапаны. В данной статье можно получить ответы на вопросы, почему так важны тепловые зазоры, как их замеряют и как проводится регулировка зазоров клапанов при возможном сбое.

Зазоры клапанов

Регулировка зазоров клапанов, ввиду технической сложности процесса, как правило, проводится специалистами в сервисных центрах или в специализированных мастерских, но, при желании, можно самостоятельно провести эту процедуру. Однако, прежде чем самому заняться этим нелегким делом, мы, все же, настоятельно рекомендуем внимательно изучить принцип работы механизма, а так же посмотреть, как это делает человек, имеющий опыт проведения таких работ.

Принципы работы клапанов двигателя

Работа клапанов двигателя

Распределительный и коленчатый вал двигателя между собой соединены посредством зубчатой, ременной или цепной передачи, с оптимальным соотношением 2:1. За один проведённый оборот распределительного элемента коленвал осуществляет два оборота. Форма кулачков распределительного вала в состоянии обеспечить закрытие и открытие клапанов так, чтобы они соответствовали положению коленвала, такту двигателя, а также распределительным фазам.

В процессе работы двигателя все детали немного увеличиваются в размерах по причине лёгкого нагрева. Как результат, изменяется общее расстояние между распредвалом и толкателем клапана. Когда мотор прогревается до оптимальной рабочей температуры, толкатель плотно прижимается к клапану и распредвалу. За счёт этого обеспечивается максимально эффективная работа двигателя.

Если торец закрытого клапана фиксируется в положении выше толкателя, между седлом и тарелкой образуется зазор, снижающий компрессию двигателя. Если же торец полностью закрытого клапана находится ниже толкателя, во время соответствующей фазы газораспределения он откроется немного меньше, чем нужно. В итоге будет снижена мощность мотора, так как чем меньше открыт клапан, тем хуже сквозь него будет выходить воздух и выхлопные газы.

Зачем необходимы зазоры клапанов

Отвечая на вопрос, зачем нужны зазоры двигателя, можно отметить, что для нормальной работы мотора, тепловой зазор имеет достаточно большое значение. За счёт него соблюдается время закрытия и открытия клапанов, а также обеспечивается сохранность оптимального уровня герметичности в закрытом состоянии.

Если зазоры выставлены в соответствии с правилами, после прогрева их параметры снижаются до минимальных показателей. За счет этого обеспечивается регулирование фаз распределения газа и длительный срок эксплуатации деталей.

В процессе эксплуатации авто зазор изменяется в большую или меньшую сторону. В зависимости от подобных отклонений проявляются те или иные неполадки. В основной массе случаев это приводит к уменьшению срока службы клапанов, к снижению уровня мощности двигателя, становится хуже наполняемость цилиндров топливной и воздушной смесью, снижается общая эффективность сгорания и так далее. Именно по этой причине так важно время от времени проводить регулировку зазоров.

Как обеспечивается нужный зазор

Нужный зазор двигателя

Нужный зазор можно получить только посредством грамотно проведённых регулировочных работ. При осуществлении данного процесса проводится настройка основного газораспределительного механизма, особенно зазора, находящегося между кулачками распредвала и рычага клапана.

Существует специальная инструкция относительно того, как проводить регулировку. Здесь недостаточно обеспечения более плотного прижатия клапанов, так как при повышении температуры, все детали становятся больше в размере. Подобное расширение автоматически приводит к разным негативным последствиям.

В процессе самостоятельного регулирования зазоров нужно стремиться к строго установленным величинам. Они не должны быть больше 0,15 мм. Максимальный уровень допустимой погрешности составляет 0,05 мм. Данные параметры нужно проверять исключительно при холодном моторе.

Обеспечив в процессе регулировки правильные зазоры, водитель получит устойчивую работу двигателя, значительную экономию топлива, а также повышение моторесурса.

Признаки и последствия неправильного зазора

Последствия неправильного зазора

После запуска двигателя, он сам и все его детали, начинают значительно нагреваться и автоматически расширяться. Также стоит принимать во внимание естественный износ соприкасающихся между собой элементов. Всё это является основанием для обеспечения строго установленных зазоров между определёнными деталями. Отклонения от нормы в состоянии привести к определенным проблемам. Перечень их зависит от того, в какую сторону изменились зазоры – в большую или меньшую.

Слишком большой зазор

Если зазор будет больше нужного размера, водитель начнёт слышать характерное цоканье мотора, постепенно уходящее вместе с прогревом автомобиля. При увеличенном зазоре кулак распредвала не продавливает рокер клапанного стержня, а начинает просто стучать по нему.

Подобная долговременная ударная нагрузка приводит к таким неприятным последствиям, как:

  • значительное уменьшение срока службы клапанов;
  • расклёпывание;
  • скол торца, что ещё больше увеличивает зазор;
  • повышение шума в работе двигателя.

Одновременно с этим уменьшается мощность двигателя, по причине серьёзного нарушения газораспределительных процессов.

Слишком маленький зазор

При очень маленьком зазоре автомобильный двигатель не сможет полностью реализовать свои функциональные возможности. Это автоматически скажется на общих скоростных и динамических характеристиках транспортного средства. Одновременно с этим будет наблюдаться значительный перегрев всех выпускных клапанов с оплавлением их краёв. Среди основных последствий сниженного размера зазора можно отметить следующие факторы, основанные на потере герметичности камеры сгорания:

  1. Уменьшение компрессии, за счёт выброса топливовоздушной смеси.
  2. При рабочем ходе отработанные и раскалённые газы прорываются и приводят к сильному прогару клапанов.
  3. Тарелки перестают касаться сёдел, что нарушает теплоотдачу.
  4. Клапаны нагреваются до температуры, при которой значительно увеличиваются такие показатели, как коррозия и окисление.
  5. Повышенная нагрузка на ремни ГРМ.
Читать еще:  Как отрегулировать провисшую дверь авто

На основании всего сказанного выше можно сделать вывод, что регулировку зазоров нужно производить в обязательном порядке. Процесс должен быть осуществлен при наличии таких признаков, как:

  • в верхней части головки блока установленных цилиндров отмечается посторонний, немного звенящий шум;
  • проведённый ремонт газораспределительного механизма;
  • регулировка производилась более 20 тысяч километров назад;
  • явное снижение отдачи двигателя;
  • повышение расхода топлива.

Двигатели современных авто устроены таким образом, что тепловые зазоры нужно регулировать вручную. Для кого-то это может показаться простым, кто-то считает данный процесс серьёзным и ответственным. Здесь всё зависит от опыта водителя, от наличия определённых навыков и инструментов. Кроме того, нет никакой разницы между дизельными и бензиновыми двигателями. Процесс регулировки осуществляется здесь по одинаковой схеме.

Измерение зазора

Для проведения данной операции потребуется подготовить щуп и иные дополнительные инструменты, выбор которых зависит от категории толкателя клапанов. Это может быть накидной или рожковый ключ, молоток, микрометр или съёмник. Процессы, связанные с измерением зазоров, проводятся по-разному.

Чтобы измерить тепловой зазор на толкателе со специальной винтовой регулировкой, коленвал нужно повернуть так, чтобы его кулачок был направлен в противоположную сторону от толкателя. Далее нужно несильно ударить молотком по толкателю и руками немного раскачать его в стороны. При помощи щупа замеряется зазор между клапаном и толкателем, а потом сверяют с тем значением, что указано в инструкции по эксплуатации авто.

Для замера теплового зазора на моторе с регулировкой шайбами, коленвал нужно развернуть таким образом, чтобы кулачок выбранного клапана направлялся вверх. При помощи щупа осуществляется замер и также сравнивается с показателями в инструкции к авто.

Если в результате проведённых измерений становится ясно, что показатели отклонены от нормы, потребуется провести регулировку.

Регулировка зазоров клапанов

Как отрегулировать зазоры клапанов?

Процесс регулировки проводится посредством нескольких этапов. Особое внимание уделяется подготовительным работам, направленным на подготовку помещения и автомобиля. Каждый процесс стоит рассмотреть более подробно.

Подготовка

Перед тем как приступить к регулировочным работам, требуется тщательно очистить и отмыть кузов транспортного средства. Важно полностью удалить пыль и грязь из подкапотного пространства. Это необходимо для того, чтобы в мотор не попало ничего лишнего после того, как крышка головки блока цилиндров будет снята.

После этого автомобиль устанавливается на максимально ровную поверхность, тщательно затянуть стояночный тормоз и обязательно под колеса подложить специальные упоры. Желательно позаботиться о том, чтобы в помещении, где проводятся работы, было обеспечено равномерное и в меру яркое освещение.

Не менее важно подготовить необходимые для регулировки инструменты:

  • набор гаечных ключей;
  • отвёртки;
  • специальный измерительный щуп;
  • пинцет;
  • микрометр;
  • набор регулировочных шайб;
  • прибор для регулировки клапанов.

Ещё одним важным критерием подготовительных работ является обязательное снятие головки блока цилиндра. В процессе установки ГБЦ на авто и при протяжке есть вероятность смещения зазоров в сторону плюса или минуса. Именно по этой причине нужно перестраховаться и лишний раз провести перепроверку.

Регулировка с применением щупа

Регулировка с применением щупа

Данный метод изменения показателей зазора осуществляется с использованием щупа. На современных авто для подобной процедуры задействуются регулировочные шайбы клапанов. Последовательность действий здесь следующая:

  1. Требуется отцепить клапанны трубки и крышки, а также тросики, которые ведут к приводам заслонок, и провести демонтаж корпуса воздушного фильтра. Можно выкрутить свечи, чтобы коленвал прокручивался легче.
  2. Откручиваются две гайки, снимается крышка, а с верхней части убираются остатки автомобильного масла.
  3. Снимается кожух ремня ГРМ.
  4. Поршень цилиндра, откуда начнётся процесс регулирования, выставляется в верхнюю точку сжатия. Для получения более точных результатов можно будет ориентироваться на метки, нанесённые производителем.
  5. Проворачивается коленвал по звёздочке и строго по часовой стрелке. Чтобы регулировка была проведена максимально правильно, нужно проследить за тем, чтобы риски на корпусе подшипников и на коленвале полностью совпадали.
  6. На винте, который используется для установки зазора, следует отжать контргайку. Зазор при этом выставляется так, чтобы плоский щуп был максимумом подворота болта. Как только контргайка затягивается, нужно проверить правильность показателей, так как при сильном затягивании они могут сдвинуться.

Данный процесс проводится со всеми остальными клапанами.

Регулирование при помощи рейки и индикатора

Для регулировки автомобильного теплового зазора довольно часто используется специальная рейка, одновременно с индикатором. Данные приспособления позволяют добиться максимальной точности, чего нельзя получить при описанном выше методе. Порядок работ здесь установлен следующий:

  • после проведения подготовительных работ и снятия крышек клапанов мотор нужно прокрутить до совпадения меток на шестерне распределительного вала и метки на корпусе;
  • маркером на обратной стороне встроенной шестерни нужно проставить свои значки. Делать это нужно каждые 90 градусов, относительно установленной производителем метки;
  • при помощи трёх болтов нужно зафиксировать рейку на выступе блока установленных подшипников;
  • в специальное гнездо на планке требуется проставить стрелочный индикатор. При этом шкала должна быть установлена на нулевой отметке;
  • при помощи специального устройства берётся кулачок и немного тянется вверх. При нормальном раскладе стрелка индикатора сместится примерно на 50 — 52 деления.
Читать еще:  Регулировка педали сцепления пассат б3

Если в результате проведённых мероприятий полученные параметры несколько отличаются, потребуется провести регулировку по описанному выше методу.

По окончании регулировочного процесса, связанного с установкой зазоров в клапанном механизме, нужно запустить двигатель и прослушать, как он осуществляет свою работу в разных режимах. Если манипуляция проводилась после восстановления головки, требуется проследить за тем, чтобы клапаны были правильно притёрты.

Заключение

Приведёнными выше способами можно достаточно быстро и точно отрегулировать тепловые зазоры автомобильных клапанов. Данная манипуляция позволит по максимуму оптимизировать фазы распределения газа и значительно улучшить работу всего механизма. Все это гарантированно увеличит время эксплуатации двигателя и его моторесурс.

Как отрегулировать клапана двигателя ВАЗ-21114

Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и кулачком распределительного вала.

При увеличенном зазоре клапан не будет полностью открываться, при уменьшенном — полностью закрываться.

— Если будет увеличен зазор в клапанах, то появится характерный звонкий стук в верхней части двигателя.Появится вибрация.

— Если зазор клапанов будет маленьким, двигатель будет работать очень «жестко».

Есть такой термин («жесткий» двигатель и «мягкий» двигатель). «Жестко» двигатель работает, как будто перетянут коленчатый вал.

Двигатель работает в натяг. Идет быстрый перегрев двигателя. И как следствие сильный износ газораспределительного механизма.

Зазор измеряется на холодном двигателе (при +20°c) между кулачком распределительного вала (кулачок должен быть направлен вверх от толкателя) и регулировочной шайбой толкателя клапана.

Номинальный зазор для впускного клапана составляет (0,2±0,05) мм, для выпускного — (0,35±0,05) мм.

Зазоры регулируются подбором толщины регулировочных шайб.

В качестве запасных частей поставляются шайбы толщиной от 3 до 4,5 мм через 0,05 мм.

Регулировка зазоров клапанов двигателя ВАЗ-21114

Считая от привода распределительного вала:

— первый, четвертый, пятый и восьмой клапаны — выпускные;

— второй, третий, шестой и седьмой клапана — впускные.

Рекомендуется выкрутить свечи зажигания, чтобы легче проворачивать коленчатый вал.

Фиксатор должен быть установлен между распределительным валом и краем толкателя.

Регулировка зазоров клапанов двигателя ВАЗ-21114

Для того чтобы легче вынуть регулировочную шайбу, в толкателе проточены два паза.

Поверните толкатель так, чтобы было удобнее подцепить шайбу.

Толщина новой шайбы рассчитывается по формуле:
H=B+A-C, где:
— А — измеренный зазор, мм;
— В — толщина старой шайбы, мм;
— C — номинальный зазор, мм;
— Н — толщина новой шайбы, мм.

Пример (для впускного клапана):
А = 0,26 мм,
В = 3,75 мм,
C= 0,2 мм,
тогда
Н = 3,75 + 0,26 — 0,2 = 3,81 (мм).

В пределах допуска зазора ±0,05 мм подбираем ближайшую по толщине шайбу (3,8 мм).

Поворачивайте коленчатый вал по часовой стрелке ключом за болт крепления шкива коленчатого вала или за болт крепления шкива генератора.

Запрещается проворачивать коленчатый вал за болт крепления шкива распределительного вала.

Выполнение:

Регулировка тепловых зазоров клапанов

Регулировка тепловых зазоров клапанов

1. Крестообразной отверткой ослабляем затяжку хомута нижнего шланга вентиляции картера и снимаем шланг с патрубка крышки головки блока цилиндров.

2. Крестообразной отверткой ослабляем затяжку хомута шланга вентиляции картера (основной контур), и снимаем шланг с патрубка крышки головки блока цилиндров.

Регулировка тепловых зазоров клапанов

Регулировка тепловых зазоров клапанов

3. Крестообразной отверткой ослабляем затяжку хомута шланга вентиляции картера (контур холостого хода) и отсоединяем шланг от патрубка крышки головки блока цилиндров.

4. Ключом на 10 отворачиваем две гайки крепления крышки головки блока цилиндров и снимаем шайбы

Регулировка тепловых зазоров клапанов

Регулировка тепловых зазоров клапанов

5. Снимаем две резиновые втулки

6. Снимаем крышку головки блока цилиндров

Считая от привода распределительного вала, первый, четвертый, пятый и восьмой клапаны – выпускные; второй, третий, шестой и седьмой – впускные.

Порядок проверки и регулировки зазоров в механизме привода клапанов следующий.

Проверка и регулировка тепловых зазоров в клапанах

Проверку и регулировку тепловых зазоров в клапанах производите на холодном двигателе.

  1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
  2. Слейте охлаждающую жидкость.
  3. Отсоедините трос акселератора.
  4. Отсоедините трос управления клапаном-дросселем (АКПП)
  5. Двигатели 1JZ-GE и 2JZ-GE: Снимите крышки головки блока цилиндров №1 и №2.
    1. Снимите воздуховод воздушного фильтра с переходником
    2. Отсоедините трос системы поддержания скорости
    3. Отсоедините шланги вентиляции картера и вакуумный шланг
    4. Отсоедините следующие разъемы:
      • датчика положения дроссельной заслонки
      • клапана системы управления частотой вращения холостого хода
      • датчика положения дополнительной дроссельной заслонки
      • сервопривода дополнительной дроссельной заслонки.

    5. Отсоедините жгут проводки
    6. Отверните четыре болта и четыре гайки крепления корпуса дроссельной заслонки и переходника.
    7. Отсоедините от корпуса дроссельной заслонки шланги перепуска охлаждающей жидкости №1 и №2.
    8. Снимите корпус дроссельной заслонки с переходником.
    9. Снимите крышку №3 ремня привода ГРМ.
    10. Снимите крышки №1, №2 головки блока цилиндров с прокладками.
    1. Отсоедините жгут проводки.
    2. Отсоедините разъемы катушек зажигания.
    3. Отверните шесть болтов крепления и снимите катушки зажигания.
    • Используя щуп, измерьте зазор между толкателем и распределительным валом.
    • Запишите результаты измерений зазоров в приводе клапанов. Они будут использоваться позже для определения необходимой регулировочной шайбы при замене.
    • впускные: 0,15-0,25 мм
    • выпускные: 0,25-0,35 мм
    Впуск * * *
    Цилиндр 1 2 3 4 5 6
    Выпуск * * *
    1. Снимите регулировочную шайбу.
      1. Поверните распределительный вал так, чтобы рабочий выступ кулачка распределительного вала находился наверху
      2. Расположите толкатель, как показано на рисунке.
      3. Используя специнструмент (А), прижмите толкатель и разместите специнструмент (В) между распределительным валом и толкателем.
      4. Снимите специнструмент (А)
      5. Вставьте специнструмент (В), как показано на рисунке, под небольшим углом, чтобы метка «7» была видна, как показано на рисунке. Если специнструмент (В) будет установлен глубоко, он может зажать шайбу. Для предотвращения поломки шайбы устанавливайте специнструмент осторожно с внутренней стороны под небольшим углом.
      6. Снимите регулировочную шайбу с помощью маленькой отвертки и магнитного стержня.
      • впускной: N = Т + (А — 0,20 мм)
      • выпускной: N = Т + (А — 0,30 мм)
      1. Удалите старый уплотнительный материал и нанесите герметик на головку блока цилиндров, как показано на рисунке.
      2. Установите прокладки в крышки №1 и №2 головки блока цилиндров.
      3. Установите болты с шайбами и затяните болты.
      4. Установите крышки №2, №1, №3 головки блока цилиндров. Момент затяжки — 5,5 Н*м
      5. Установите демонтированные элементы в порядке, обратном их снятию.

      Проверка и регулировка тепловых зазоров клапанов двигателя 1KZ-TE

      Проверка и (при необходимости) регулировка тепловых зазоров клапанов на двигателе 1KZ-TE проводится по регламенту каждые 40 тыс. км. (при нормальных условиях эксплуатации).

      Острой необходимости в этой процедуре у меня не было, но раз уж полез снимать дроссель для замены сальников малой заслонки, и раз уж пришлось ждать из Новосибирска б/у впускную трубу дросселя с целыми ушами крепления (одно из ушей на своей трубе сломал), а еще как-никак проехал на Сурфе свыше 50 тыс. км (и не известно, делали ли эту процедуру до меня), то принял решение всё-таки проверить зазоры, и, при необходимости, их отрегулировать путем замены шайб.

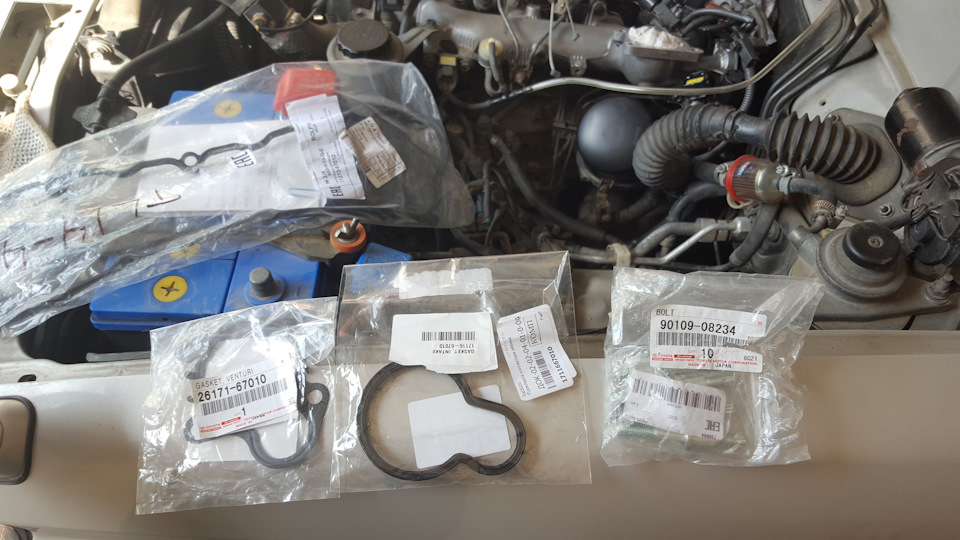

      Задача не хитрая, особенно при наличии специнструмента. Итак, для этой работы нам необходимо убрать всё, что мешает снятию клапанной крышки, а еще достать в прокат или приобрести набор щупов (от 0,05 до 1,00 мм), съемник и микрометр (внешний, от 0 до 25 мм). Желательно заранее запастись новой прокладкой клапанной крышки (11213-67010), прокладками дроссельной заслонки (для безинтеркуллерных моделей 26171-67010, 17116-67010), комплектом из 4 шайб впускной трубы (90210-08039).

      Внимание, тепловые зазоры замеряются только на холодном двигателе!

      1. После снятия клапанной крышки, путем вращения по часовой стрелке коленчатого вала за гайку шкива, необходимо совместить метку на блоке с меткой на шкиве и убедиться, что кулачки распредвала четвертого цилиндра смотрят вверх (толкатели клапана ослаблены), а кулачки распредвала первого цилиндра вниз. Если не так, то поверните шкив (коленвал) еще на один полный оборот.

      2. После того, как указанное выше условие соблюдено, можем мерить зазор там, где кулачки не опираются на шайбы (то есть свободны) — это оба клапана 4 цилиндра: впускной (спереди) и выпускной (сзади), выпускной клапан 2 цилиндра и впускной клапан 3 цилиндра. Напомню, что цилиндры считаются от шкива, клапаны — ближний к шкиву будет впускной, следующий выпускной — и так на каждом цилиндре.

      Затем поворачиваем коленвал на один оборот и замеряем оставшиеся клапаны: впуск и выпуск на 1 цилиндре, впуск на 2 цилиндре, выпуск на 3 цилиндре.
      Тепловые зазоры замеряются путем просовывания плоского щупа в пространство между шайбой клапана и кулачком распредвала. Допустимые зазоры для ВПУСКНЫХ клапанов: 0,20-0,30 мм, для ВЫПУСКНЫХ: 0,25-0,35 мм.

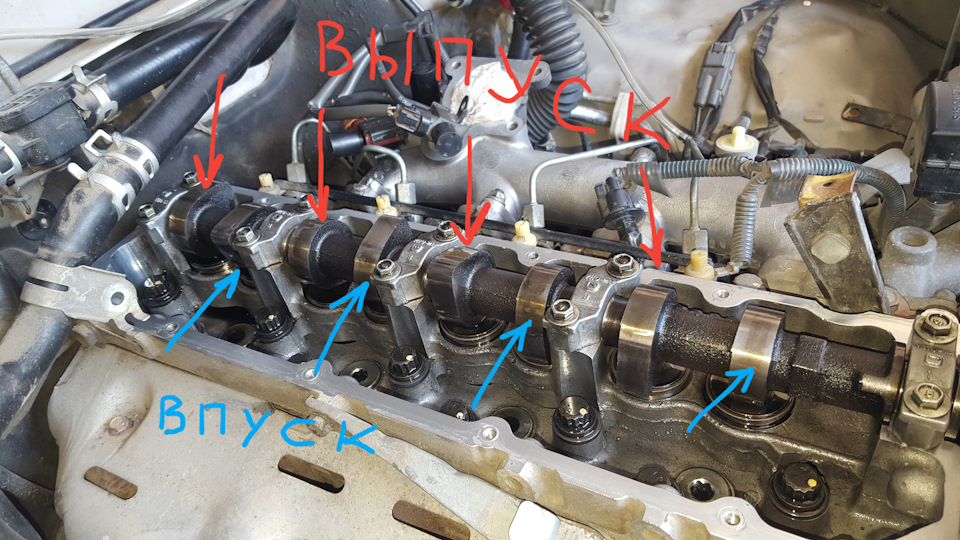

      Для удобства я нарисовал на листе бумаги схему расположения клапанов, куда и записывал проведенные замеры. Определив, какие клапана не попадают в допуск, приступил к снятию их шайб.

      3. Для снятия шайб потребуется крутить коленвал до тех пор, пока кулачок распредвала над интересующей нас шайбой не поднимется вертикально вверх. Для удобства поддевания и снятия шайбы паз на толкателе клапана нужно расположить со стороны выпускного коллектора (толкатель свободно вращается от руки, пока не поджат распредвалом).

      Сначала я шилом через паз поддевал шайбу, которая здорово склеивается с толкателем, затем съемником поджимал вниз толкатель и, помогая шилом или отверткой, магнитом доставал интересующую шайбу.
