Как прокачать гидравлические тормоза Shimano

Как прокачать гидравлические тормоза Shimano

Как прокачать гидравлические тормоза Shimano

Сегодня я расскажу, как без специального набора прокачать гидравлический тормоз Shimano Deor 615, который установлен на велосипеде Merida Kalahari. Все, что будет описано ниже, подойдет и для любых других шимановских тормозов!

Выбираем минеральное масло для гидравлических тормозов

Самое главное, что нам нужно для прокачки тормозов — это минеральное масло и необходимый интрумент.

Обратите внимание, что гидравлические тормоза бывают двух типов: одни используют минеральное масло, а другие DOT-4. Эти жидкости несовместимы. Если вы их смешаете, то вы испортите тормоза, и придется их выкинуть. Будьте внимательны!

Производитель тормозов Шимано рекомендует покупать для обслуживания их специальное минеральное масло. Данное масло сейчас в магазинах стоит 1200-1300 рублей за литр. Но можно съэкономить и купить минералку не хуже Shimano. Это масло называется «LHM +» и стоит в районе 400 рублей за литр. Согласитесь, разница в цене в 3 раза! Большинство веломастерских и велосипедистов используют его.

минеральное масло Febi Bilstein 06162

Литровая банка минерального масла Febi Bilstein 06162

Когда я пошел в магазин за «LHM +», его не оказалось в наличии. Продавец предложил купить аналог — минеральное масло Febi Bilstein 06162 (для гидроусилителя руля) за 600 рублей. Я р ешил его взять. Дома уже прочитал на различных форумах, что масло Febi тоже отлично подходит для велосипедной гидравлики и даже немного превосходит «LHM +».

Набор инструментов для прокачки гидравлики Shimano

С инструментами, как и с маслом, тоже можно прилично с экономить. Шимано предлагает купить специальную воронку (Shimano SM-DISC Oil Stopper) для прокачки тормозов, которая стоит от 250 до 350 рублей. Также вам потребуется небольшая бутылочка с маслом и трубкой (SM-DB-OIL), которые подключаются к тормозному калиперу и стоят примерно 500 рублей.

Набор инструментов для прокачки гидравлики Shimano

Воронка и трубка для прокачки тормозов Shimano

Все эти оригинальные инструменты можно заменить 3-мя шприцами по 20 кубиков (даже можно двумя) и капельницей из любой аптеки и уложиться меньше, чем в 100 рублей.

  • Первый шприц будет с минеральным маслом и будет подключен через капельницу к калиперу.
  • Второй шприц будет воткнут в отверстие на тормозной ручке, куда устанавливается воронка (на фото выше). Шприц будет использоваться без поршня.
  • Третий шприц нужен для того, чтобы откачивать излишки масла из второго шприца, чтобы не запачкать велосипед.

Подготовительные работы перед прокачкой

  • Во время прокачки системы необходимо максимально защитить тормозные диски и колодки от попадания масла. В случае попадания на диски их можно обезжирить, а колодки, скорее всего, придется выбросить. Поэтому их следует закрыть тряпками или снять с велосипеда во время этой процедуры. Чтобы не испачкать диски, достаточно снять колеса, а колодки нужно будет вытащить из тормозных калиперов.

Я обычно устанавливаю колесо от другого велосипеда, которое не имеет тормозного диска, это позволяет удобно работать без специальной стойки и нет опасности загрязнить диск.

Не нажимайте на тормозную ручку после того, как сняли колодки, иначе придется разводить поршни! Чтобы этого не случилось, необходимо использовать пластиковые заглушки, которые обычно идут в комплекте с новыми тормозами. Во время прокачки у меня не было с собой таких заглушек, и я использовал монтажку для колес и небольшую тряпку, чтобы монтажка сидела плотно.

Если вдруг вы все-таки нажали на тормоз и свели поршни, разведите их с помощью монтажки или чего-нибудь безопасного (пластикового), так как поршни могут быть керамические и от отвертки могут треснуть.

  • Прежде чем начать прокачивать тормоза, необходимо ослабить хомут тормозной ручки того тормоза, который будете прокачивать и установить ее параллельно земле, далее (в пункте 2) вы поймете, для чего это было нужно.

Процесс прокачки тормозов Шимано

1. Набираем в первый шприц жидкость для прокачки тормозов. Отрезаем небольшой кусочек от капельницы и подключаем к шприцу. Заполняем трубку минеральным маслом и присоединяем к штуцеру на тормозном калипере. (Постарайтесь не допустить наличия пузырьков воздуха в шприце и трубке)

Шприц с минеральным маслом перед подключением к тормозному каллиперу. У меня там на кончике трубки воздух его я в последствии выдавил, заполнив маслом.

2. Далее используем второй шприц, который вставляется в ручку. Удаляем из него поршень. Необходимо взять наконечник с иголкой и удалить (обрезать) иголку (я это сделал пассатижами). Этот наконечник нужно надеть на шприц и вкрутить вместо пробки, пластмасса от иголки должна плотно вкрутиться в отверстие по резьбе и не давать течи. Далее нам нужно залить немного масла в этот шприц.

Начинаю вкручивать шприц в тормозную ручку. Шприц должен хорошо накрутиться по резьбе и сидеть плотно. Вот, что вышло после вкручивания шприца.

Читать еще:  Регулировка зажигания рмз 500

3. Теперь нам нужно открутить входной ниппель на тормозной машинке, чтобы пошла жидкость из первого шприца в гидравлическую систему. Давим на поршень и прогоняем жидкость через гидролинию в шприц вверху.

На фото видно границу шимановского масла (красное) и моего масла Febi (зеленое). Значит, во всей гидролинии новая минералка.

В это время рекомендую простучать пальцами или каким-нибудь предметом вдоль всей гидролинии. Таким образом, мы точно избавимся от оставшихся пузырьков воздуха.

Я рекомендую закрепить шприц стяжкой в таком положении, чтобы воздух, который есть в системе выходил к верху и не попал обратно при нажатии на поршень.

Я рекомендую закрепить шприц стяжкой в таком положении, как на фото, чтобы воздух, который есть в системе, выходил к верху и не попал обратно в гидролинию при нажатии на поршень.

Давим до тех пор, пока в первом шприце останется немного масла — это значит, вы точно выдавили весь воздух из системы.

Так как я набрал полный шприц минерального масла, у меня осталось еще 1/3.

Закручиваем входной ниппель, к которому подключали капельницу, и убираем шприц на место.

4. В этом этапе нам нужно убедиться, что не осталось пузырьков в системе. Начинаем активно давить на ручку и смотреть, выходит ли воздух из нашего шприца, установленного в тормозной ручке. Также рекомендую взять шестигранник и поменять положение ручки (поставить ее чуть выше и поработать тормозом, потом чуть ниже и поработать тормозом). Убедившись, что пузырьки больше не выходят, можно переходить к этапу 5.

5. Теперь вставляем поршень во второй шприц и аккуратно выкручиваем его из ручки (это нужно для того, чтобы не разлить все на велосипед и пол). Далее в быстром темпе закручиваем пробку и ставим тормозную ручку в удобное положение.

Поздравляю! Ваши тормоза прокачены! Остается теперь их испытать в боевых условиях! Удачи!

Видео с процессом прокачки тормозов шимано с помощью специального инструмента:

Тормоза Shimano, которые можно прокачать данным способом: Acera M395, Alivio M4050, M355, M365, M315, M396, MT500, M596, M6000, M425, M445, M447, M505, M506, M575, Saint M820, SLX M675, SLX M7000, XT M8000, XT T785, XTR M9000, XTR M9020, XTR M985, XTR M987, XTR M988, ZEE M640.

РЕМОНТ, НАСТРОЙКА И ПРОКАЧКА ТОРМОЗОВ ВЕЛОСИПЕДА

Дисковые тормоза, где ручка тормоза (на руле) соединена с калипером, тросом. Главная отличительная черта от гидравлического тормоза — из тормозного калипера (машинки) выходит трос.

Дисковые тормоза, где ручка тормоза (на руле) соединена с калипером тормоза закрытой гидролинией

Тормоза велосипеда отвечают за вашу безопасность! Данный компонент должен работать исправно, на качество работы тормозов влияет множество факторов: завоздушенность гидравлической системы, правильно выставленные колодки, состояние троса и рубашки, отцентрованность обода, отсутствие смазывающих веществ в колодках.

Так же тормоза являются генераторами посторонних звуков, при не правильно настройке, когда обод или тормозной диск трет о колодку, и помимо скрипов и щелчков это создает сопративление качению, а в итоге потерю наката!

Ободные тормоза:

V/U-Brake. Настройка. 300 р.

V/U-Brake. Замена ручки (включая настройку). 500 р.

V/U-Brake. Замена тросика и рубашек с материалами. 1000 р.

V/U-Brake. Замена тросика и рубашек без материалов. 600 р.

V/U-Brake. Установка(включая настройку). 600 р.

V/U-Brake. Замена колодок с дальнейшей настройкой. 300 р.

Кантилеверные тормоза Настройка. 600 р.

Кантилеверные тормоза Замена колодок с дальнейшей настройкой. 700 р.

Дисковые Механические тормоза:

Механический дисковый тормоз. Настройка. 500 р.

Механический дисковый тормоз. Замена ручки(включая настройку). 500 р.

Механический дисковый тормоз. Замена тросика и рубашек без материалов. 600 р.

Механический дисковый тормоз. Замена тросика и рубашек с материалами. 1000 р.

Механический дисковый тормоз. Установка калипера. 600 р.

Механический дисковый тормоз. Замена колодок с дальнейшей настройкой. 500 р.

Дисковые Гидравлические тормоза:

Гидравлический дисковый тормоз. Прокачка/замена тормозной жидкости. 800 р.

Гидравлический дисковый тормоз. Настройка. 300 р.

Гидравлический дисковый тормоз. Замена/обрезка гидролинии. 500 р.

Гидравлический дисковый тормоз. Установка. 700 р.

Гидравлический дисковый тормоз. Замена колодок с дальнейшей настройкой. 500 р.

Гидравлический дисковый тормоз. Переборка ручки (без прокачки). От 700 р.

Гидравлический дисковый тормоз. Переборка калипера.(без прокачки). От 700 р.

Тормозной диск:

Ротор тормозной Снятие/установка/замена . 300 р.

Ротор тормозной. Выравнивание без снятия. 300 р.

Мы работаем с разными производителями тормозов велосипеда и компонентов к ним, такими как Shimano, Sram, Avid, Magura, Hope, TRP, Tekro, Hayes, Formula многие другие.

Сложно ориентироваться в ценах и запчастях, либо просто не хотите этого делать? Тогда просто приезжайте к нам в мастерскую или позвоните по номеру 8-499-322-12-50 и мы поможем!

Как настроить дисковые гидравлические тормоза на велосипеде

Как настроить дисковые гидравлические тормоза на велосипеде

Норма воздействия гидравлической тормозной системы в велике охватывает передачу давления согласно гидролинии с основного тормозного цилиндра на тормозящий в калипере, что со своей стороны способствует смещению колодок. Тормозная смесь не сдавливается, следовательно, подобная концепция наиболее верна и эффективна, нежели механическая.

Читать еще:  Регулировка рулевой рейки вольво s80

В то же время, гидролинии и вся концепция торможения потребуют осмотрительного взаимоотношения и непрерывного обслуживания, а оттого восстановление и наладка гидравлической тормозной системы нередко представляются трудно выполнимым процессом.

Плюсы и минусы гидравлики

Среди плюсов возможно отметить последующие:

более простой процесс тормозящей ручки в силу неимения трения тросика о рубаху;

высокий надзор тормозного действия (модулирование);

низкая восприимчивость к перегревам при продолжительном торможении;

в случае износа колодок нет необходимости в непрерывном регулировании.

К главным минусам гидромеханических тормозной системы, поставленных на велосипеде, возможно добавить более существенную цену согласно сопоставлению с механикой, а кроме того, большую допустимость повреждения гидролинии. Причем ее восстановление проблемно проделать в бытовых обстоятельствах и понадобится деятельность профессионала, что так же влетит в копеечку.

Регулирование гидравлических тормозов

Хотя тормоза данного вида и именуют само настраиваемыми, однако, в некоторых случаях возможно отметить шелест либо скрип что они испускают в ходе торможения. В данном случае необходимо осуществить настройку дисковой гидравлики велика. Кроме того, такой процесс нужен на новом байке, ежели тормоза выставили неверно с завода.

Совсем немного откручиваем винты, что закрепляют калипер в адаптере.

Сжимаем тормозную рукоятку и устанавливаем ее с помощью изоленты, троса либо иного подручного использованного материала.

Акцентируем внимание, дабы ротор был точно посередине прорези калипера, а колодки выставлены в одинаковой мере с двух краев. Ежели это не так, то возможно немного тесня на ротор с необходимого края зафиксировать его позицию. Вследствие надавливаний тормозной раствор станет размеренно распределяться среди поршней, после чего втягиваем винты крепления и убираем изоленту с тормозящий рукоятки.

Вслед за настройкой дисковых гидравлических тормозов необходимо прокрутить шину и проанализировать недостаток трения. Когда вы замечаете прерывистое шарканье, то это знак, что у вас немного прогнут ротор. С целью ликвидации этой неполадки необходимо установить зону трения, и с какого края оковы цепляют ротор. Уже после чего развернуть фрикционное место на 180 градусов с калипера и осторожно нажать на противоположный край. Необходимо это совершать максимально бережно в пару заходов, и на каждый прибавлять усилие вплоть до абсолютного пропадания трения.

Как оказывается, наладка дисковой гидравлической тормозной системы велика в бытовых обстоятельствах не настолько трудоемкая деятельность. Основное, осуществлять ее бережно и не спеша. Не забывайте, что верно отрегулированные тормоза не лишь гарантируют удобную езду на велике, а и отвечают за защищенность велосипедиста, и находящихся вокруг его людей.

Чем смазывать дисковые тормоза?

Для смазки компонентов тормозной системы хорошо использовать масло, вы можете использовать густую или аэрозольную смазку. Главное делать это сбалансировано, чтобы не было слишком много масла. Будьте также осторожны, чтобы масло не попало на тормозные колодки, это понизит их работоспособность. Для смазки осей тормозной системы рекомендуется использовать аэрозольную смазку.
Категорически нельзя смазывать велосипед: маслом для машин и мотоциклов, растительным и ароматическими маслами.

В завершение необходимо отметить, что всю процедуру необходимо совершать незапятнанными руками. Кроме того, дабы тормоза менее загрязнялись, необходимо прикрывать их при смазке цепочки.

Гидравлические тормоза на велосипед

Велосипед – это относительно безопасный вид транспорта. Хорошее функционирование всех его компонентов зависит от качества деталей, принципа работы и частоты эксплуатации. Регулярный осмотр и настройка систем позволяют ей работать исправно при любых обстоятельствах. Особенного внимания заслуживают гидравлические тормоза на велосипед спортсмена.

Принцип работы и особенности

Классические устройства механического действия работают очень просто: колеса приводятся в движение при помощи тросика. Действие гидравлических тормозов происходит благодаря гидролинии. Она соединяет ручки и непосредственно механизм. Последний элемент может представлять собой как диск, так и V-брейк колодки.

Принцип действия такой системы прост, но жидкости достаточно токсичны и экологически небезопасны. Велосипед считается не загрязняющим окружающую среду транспортом, но такие устройства противоречат этому.

Положительные и отрицательные стороны

Гидравлические дисковые тормоза имеют несколько явных преимуществ:

  • Скорость реагирования;
  • Надежность;
  • Точность работы.

Такие системы позволяют без проблем остановить транспорт в нужный момент или на трудном участке дороги. Главным является то, что для эффективной работы их нужно вовремя прокачать и настроить. Современные компании предлагают большой выбор, что дает возможность приобрести готовый комплект. Качество устройств на высоком уровне, ставить оборудование на велосипед можно и самостоятельно.

Тормоза на велосипед такого типа имеют и отрицательные стороны. Для многих любителей езды является решающим фактором стоимость дисковых тормозов. Она достаточно высока и ремонт транспорта может существенно ударить по карману. К тому же, устройство тормозных систем имеет свои сложности и не каждому владельцу удастся правильно настроить работу. В таком случае придется обратиться за помощью к профессионалам, что, опять же, приведет к определенным финансовым тратам.

Читать еще:  Регулировка карбюратора к 68и

Дисковые тормоза

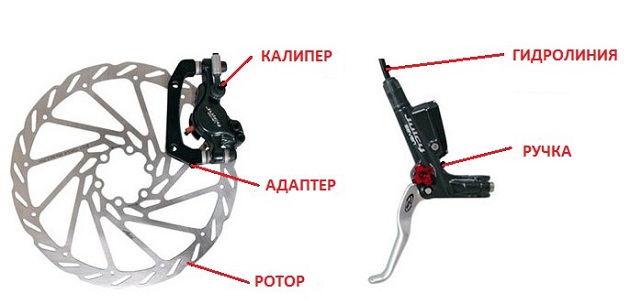

Гидравлический дисковый тормоз

Стоит упомянуть и об оборудовании на основе дисков и гидравлики. Их главное отличие от ободного заключается в остановке вследствие зажатия диска тормоза. Его крепление осуществляют колодки, которые фиксируются на раме сзади и перьях вилки спереди. Цилиндр дисковых тормозов может иметь различную конструкцию. Таким образом, гидравлические дисковые тормоза могут быть следующих видов:

  • Многопоршневые;
  • Однопоршневые;
  • Двухпоршневые с наличием плавающих поршней;
  • Двухпоршневые в дополнении с оппозитными поршнями.

Самыми популярными являются модели последнего вида. Они наиболее эффективные и мощные. Изредка встречаются однопоршневые конструкции дисковых тормозов, но они обладают большим количеством недостатков в силу чего практически не используются. Преимуществ у дисковых тормозов много, стоит отметить высокую точность работы. Также они не нуждаются в частой настройке, совсем не нужно постоянно регулировать колодки.

Дисковые гидравлические тормоза довольно затруднительно отремонтировать в неподходящих условиях. Недостатком можно считать и то, что из-за небольшого расстояния между друг другом колодки быстро приходят в негодность. Если при выборе этого комплектующего обращать большее внимание на производителя и качество, то можно рассчитывать на долгий срок службы детали.

Для работы таких дисковых тормозов подходит как масло, так и тормозные жидкости. Все зависит от индивидуальных предпочтений владельца транспорта. Также из особенностей можно отметить то, что калипер заднего тормоза на велосипеде в некоторых случаях мешает установке багажника, но все зависит от конструкции рамы и, непосредственно, важную роль играет и сам калипер.

Прокачка

Прокачка гидравлических тормозов велосипеда

Для этого процесса колодки и диски не требуются и поэтому их нужно снять. Применяется лишь цилиндр и основные трубки. В первую очередь необходимо открутить цилиндр и зафиксировать его вертикально. Далее нужно снять крышку, под которой расположена мембрана, а под ней – жидкость. Очень важно использовать жидкость одного вида, иначе велик риск несрабатывания устройства. Наполняем специальный шприц таким образом, чтобы отсутствовали воздушные пузырьки. Затем вводим состав с помощью машинки. В этом момент может выскочить клапан из корпуса и лучше использовать специальную прокладку. Жидкость подводится к концу трубки, которая надевается поверх ниппеля. Осторожно ключом открываем ниппель входа и подаем жидкость.

Прокачать и отрегулировать тормоза и колодки самостоятельно совсем нетрудно — настройка и регулировка велосипеда легко делается своими руками, достаточно лишь подойти к процессу внимательно. Во время подачи состава лучше простучать трубки, чтобы обеспечить выход воздуха. Закрываем входной ниппель, убираем трубку. Укладываем мембрану и закрываем крышку корпуса. Если смесь попадет на внешние детали велосипеда, то она может разъесть краску. Некоторые минеральные жидкости такого свойства не имеют, но в противном случае следует защитить раму. Прокачка гидравлических тормозов должна проводиться внимательно, важно убедиться в отсутствии воздуха в цилиндре и удалить загрязнения с мембраны и корпуса.

Производители

Гидравлический тормоз Shimano

Различные компании, например, Shimano, предлагают огромный выбор дисковых тормозов. Все они имеют определенное качество, популярность и стоимость. Стоит отметить марку Shimano хотя бы за то, что их изделия отличаются отличным качеством, а ремонт им требуется довольно редко, колодки отлично справляются со своими функциями. Модели систем последней серии Shimano имеют хороший зажим, но требуют внимательного выбора. Комплект этого бренда стоит вполне приемлемо и соответствует критерию «цена-качество».

Качество гидравлических тормозов CLIM 8 CLARK`S также находится на высоком уровне, но при установке необходимо тщательно подогнать колодки к дискам. В отличии от Shimano, данная марка тормозных систем имеет интересный дизайн ручек, но это на любителя, главное – удобство.

Устройство торможения можно выбрать любой ценовой категории. Качество тормозных систем будет на соответствующем уровне, просто у зарекомендовавших себя с хорошей стороны моделей ремонт будет производиться реже.

Особенности

Нюансов в таком оборудовании немного. Мощность тормозов зависит от вида калипера и размера диска. Также важно, чтобы зажим ручки точно и быстро реагировал на движение. Он приводит в действие стоп-оборудование. Удобство расположения рычага в руке велосипедиста имеет важное значение.

Особого внимания требуют колодки. Они необходимы для трения, которое приводит в действие и дает тормозное усилие. Колодки тормозных систем могут быть на клеевой базе или же с металлическим наполнителем. Последний вариант более популярен и долговечен. Еще такой вид обладает хорошей устойчивостью к повышенным температурам.

Периодическая проверка и ремонт гидравлических тормозов позволяют сохранить функциональность велосипеда.
