Замена кулисы КПП — Chevrolet Lanos, л, года на DRIVE2

Замена кулисы КПП — Chevrolet Lanos, л., года на DRIVE2

Думаю, что сейчас, не составит труда найти на авторынке или автомагазине, ремкомплект на привод переключения передач для автомобилей Daewoo Nexia Дэу НексияDaewoo Lanos Дэу ЛаносChevrolet Lanos Шевроле Ланоссостоящий смотрим фото 1 из тяги выбора кулиса шевроле ланос и пяти пластмассовых втулок с резиновыми кольцами.

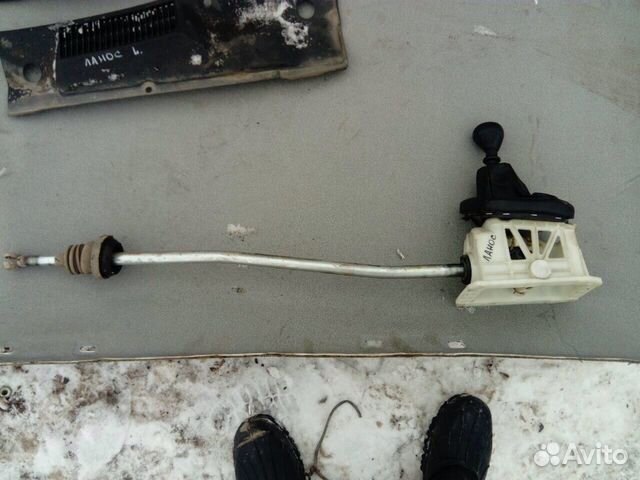

кулиса шевроле ланос

К этому комплекту, следует еще купить отдельно — одну большую ось привода переключения и две маленькие с пружинными замками фото 2. Так же, рекомендую, ремонт привода кулиса шевроле ланос передач проводить параллельно с заменой штока и сальника механизма переключения передач. Как кулиса шевроле ланос сделать, Вы сможете прочить вот.

Так в большинстве случаев проушины штока имеют довольно большую выработку как пример, большой выработки — фото 3.

кулиса шевроле ланос

Вследствие этого шток механизма переключения передач лучше заменить. С запчастями кулиса шевроле ланос Переходим к инструменту. Снятие привода переключения передач с автомобиля: В моторном отсеке ослабляйте затяжку болта на хомуте, соединяющем вал переключения передач и привода фото 5.

Вытаскиваем пружинный фиксатор и вытаскиваем малую ось, соединяющую шток переключения передач с приводом кулиса шевроле ланос 6 и 7. И последний шаг. Вытаскиваем ось, соединяющую привод переключения передач с кронштейном фото 8.

Для этого ось следует немного провернуть против часовой стрелки и, поддевая отверткой, вытащить ее вверх. Привод снят.

Кулиса шевроле ланос: регулировка и замена

То, что проблема заключается именно в кулисе я понял по слишком большому люфту рычага, по затрудненному переключению скоростей. Для того, чтобы осуществить замену кулисы нужно купить следующее: Дороже всего обойдется кулиса шевроле ланос рычаг.

Примечательно, что замену можно осуществить сверху, то есть снимать защиту картера совершенно необязательно.

кулиса шевроле ланос

Начинаем с того, что освобождаем вертолет абсолютно от всех креплений. Для регулировки вам потребуется подготовить 4 сверла. Два размера необходимы, так как во многих случаях 5 мм оказывается недостаточно.

кулиса шевроле ланос

Мне для регулировки потребовалось одно сверло 5 мм и одно 5. Обратите внимание, чем точнее будут подобраны сверла, тем точнее будет регулировка.

кулиса шевроле ланос

Процесс регулировки кулисы Итак, прежде всего, вам необходимо ослабить хомут, который соединяет кулису и тягу рычага переключения передач. Находим на механизме коробки передач, пробку регулировочного отверстия фото И кулиса шевроле ланос ее фото На её место вставляем сверло, диаметром 5 мм и медленно проворачивая вал переключения, нащупываем фиксирующее отверстие фото После этого лезем в салон и ….

Замена кулисы КПП на Ланосе

После этого, находим регулировочные отверстия на кожухе и кулисе. Совмещаем их и фиксируем вторым сверлом фото Когда все у нас будет зафиксировано, можно затягивать хомут соединения вала и привода переключения передач. Если все сделано правильно, то дополнительной регулировки уже не потребуется.

Правда, кулиса будет немного туговатой, но кулиса шевроле ланос показываем практика, это не надолго, на первые дня.

кулиса шевроле ланос

Проверяешь, всё нормально, все детали на месте. Делаешь повторную регулировку, после которой с передачами проблем.

Процесс регулировки кулисы День, два и опять передачи кулиса шевроле ланос.

Регулировка кулисы кпп ланос — бортжурнал Daewoo Lanos Ростущий Ланьчик года на TheDreamBag

Регулировка кулисы кпп ланос — бортжурнал Daewoo Lanos Ростущий Ланьчик года на TheDreamBag
Затем проверьте функциональность рычага:

Замена кулисы КПП вертолета Lanos


Как это сделать, Вы сможете прочить вот .

Регулировка кулисы кпп ланос — бортжурнал Daewoo Lanos Ростущий Ланьчик года на TheDreamBag

Наверх. Daewoo Lanos Ростущий Ланьчик › Бортжурнал › Регулировка кулисы кпп ланос. И так думаю…

Регулировка кулисы кпп ланос — бортжурнал Daewoo Lanos Ростущий Ланьчик года на TheDreamBag

Тут можно найти ответы на все вопросы, узнать о правильной регулировке кулисы Шевроле Ланос 1,5. С помощью видеозаписи процесс можно будет увидеть воочию.

Регулировка кулисы кпп ланос — бортжурнал Daewoo Lanos Ростущий Ланьчик года на TheDreamBag

Вытаскиваем пружинный фиксатор и вытаскиваем малую ось, соединяющую шток переключения передач с приводом фото 6 и 7.

Регулировка кулисы шевроле ланос

Совмещаем их и фиксируем вторым сверлом фото Когда все у нас будет зафиксировано, можно затягивать хомут соединения вала и привода переключения передач. Вынимаем сверла, устанавливаем заглушку и проверяем, как переключаются передачи. Если все сделано правильно, то дополнительной регулировки уже не потребуется.

Читать еще:  Регулировка кулисы шевроле авео т200

Правда, кулиса будет немного туговатой, но как показываем практика, это не надолго, на первые дня. Проверяешь, всё нормально, все детали на месте.

Самостоятельная регулировка

Делаешь повторную регулировку, после которой с передачами проблем нет. День, два и опять передачи разбежались.

Регулировка кулисы кпп ланос — бортжурнал Daewoo Lanos Ростущий Ланьчик года на TheDreamBag

Пришлось искать проблему, которая крылась в хомуте кулисы и экономных китайских производителях. В оригинальных приводах переключения передач диаметр вала привода составляет 13,6 мм, а на китайских изделиях диаметр вала колеблется с 12,5 до 12,9 мм.

Регулировка кулисы кпп ланос — бортжурнал Daewoo Lanos Ростущий Ланьчик года на TheDreamBag

Плюс, к этому, резьба на болте и хомуте покрывалась ржавчиной, что тоже мешало использовать затяжку хомута до конца. И эти два фактора, объединившись, становились причиной, по которой регулировка привода постоянно сбивалась. Ставим хомут и затягиваем болт.

Регулировка кулисы кпп ланос — бортжурнал Daewoo Lanos Ростущий Ланьчик года на TheDreamBag

Передачи больше не терялись Поэтому, рекомендую всем автолюбителям, после ремонта и особенно после замены привода переключения передач, снимать хомут и прогонять резьбы. Времени эта затея много не займёт, а вот неприятных сюрпризов избежать позволит.

Замена кулисы КПП вертолета Lanos

Сложно сразу переключить на нужную скорость? Тут можно найти ответы на все вопросы, узнать о правильной регулировке кулисы Шевроле Ланос 1,5. В автомобилях Chevrolet все детали достаточно прочные, особенно кулиса. Но и она может выйти из строя.

Регулировка кулисы кпп ланос — бортжурнал Daewoo Lanos Ростущий Ланьчик года на TheDreamBag

В основном это происходит из-за попадания влаги внутрь механизма, а также пыли, грязи и прочих инородных тел, но часто неполадки возникают из-за того, что, как и любой механизм, она нуждается в периодической настройке. В комплектацию коробки передач входит рычаг, вилка, корпус, трос, пружина, фиксатор, палец вилки и тяга передач.

Регулировка кулисы кпп ланос — бортжурнал Daewoo Lanos Ростущий Ланьчик года на TheDreamBag

Именно эти детали отвечают за переключение скоростей. В случае если какая-либо деталь начала работать хуже, можно ее заменить, но перед этим рекомендуем произвести регулировку кулисы.

Регулировка кулисы кпп ланос — бортжурнал Daewoo Lanos Ростущий Ланьчик года на TheDreamBag

Дело в том, что неопытные водители могут не знать, что вышла из строя не вся коробка передач, а всего лишь кулиса. Именно эти детали отвечают за переключение скоростей.

Регулировка кулисы кпп ланос — бортжурнал Daewoo Lanos Ростущий Ланьчик года на TheDreamBag

В случае если какая-либо деталь начала работать хуже, можно ее заменить, но перед этим рекомендуем произвести регулировку кулисы. Дело в том, что неопытные водители могут не знать, что вышла из строя не вся коробка передач, а всего лишь кулиса. Самостоятельная регулировка Кулиса переключения передач отвечает за правильное включение скоростей.

Регулировка кулисы кпп ланос — бортжурнал Daewoo Lanos Ростущий Ланьчик года на TheDreamBag

Очень часто из-за неправильной регулировки кулисы страдает вся трансмиссия. А из-за этого может пострадать и вся коробка передач. При проблемах переключения скорости можно самостоятельно произвести регулировку кулисы Шевроле Ланос.

Для начала потребуется убрать пробку из устройства переключения скоростей. Поставьте КПП в нейтральный режим.

Регулировка кулисы Нивы Шевроле

Chevrolet

От рычага отстегивается фиксатор и снимается ось.

кпп нива шевроле регулировка кулисы

Снимается рычаг переключения путем проведения его вверх. Оставшийся резиновый манжет необходимо вернуть внутрь извлеченного рычага. Извлекаются болты крепления корпуса рычага, и снимается кулиса. С вала потребуется извлечь резиновую втулку шток. Кпп нива шевроле регулировка кулисы необходимо осмотреть тягу на предмет наличия дефектов, чтобы кпп нива шевроле регулировка кулисы что потребуется: Замена производится в случае наличия люфта в шарнирах или сильного износа отверстия под ось рукоятки переключения скоростей.

Также, если имеются повреждения пыльника, то его необходимо заменить на новый. Для этого обрежьте старый пыльник и извлеките его, а на его место установите новый, предварительно смазав внутренние детали Литолом.

Снятие и регулировка привода управления механизмом выбора передач Нива Шевроле выпуска с 2009 г.

Во кпп нива шевроле регулировка кулисы остальных ситуациях можно произвести ремонт кулисы. Для этого потребуется приобрести специальный ремкомплект, который включает в себя пластиковые уплотнители.

Перед установкой уплотнителей потребуется их смазывание Литолом На этом ремонт изделия заканчивается, остается собрать все детали в последовательности обратной снятию. Этот вопрос приходил в голову каждому автовладельцу Нивы, которому пришлось столкнуться с неисправностью данного элемента.

Читать еще:  Как отрегулировать раздатку на ниве без подъемника

кпп нива шевроле регулировка кулисы

На самом деле, в выборе компонента нет ничего сложного. Можете ли вы самостоятельно заменить кулису в своем авто?

Как отрегулировать кулису на Ниве Шевроле видео

Опрос Да, не вижу в этом ничего сложного Нет, этот трудоемкий процесс мне не под силу Благодаря этой инструкции заменю кулису самостоятельно Загрузка Однако, есть и негативная сторона. Кроме того, несмотря на итальянское качество, эти компоненты трансмиссионной системы более подвержены износу и поломкам. Кпп нива шевроле регулировка кулисы привод в обратной последовательности.

кпп нива шевроле регулировка кулисы

Тягу привода управления коробкой передач переводим в нейтральное положение. При установке привода удерживаем рычаг переключения передач в положении, определяемом следующими размерами в мм: В этом положении рычага затягиваем болт хомута тяги привода управления. Но и от поломки этого узла никто не застрахован.

Регулировка кулисы Нивы Шевроле

Комментарии и отзывы Как же определить необходимость ремонта кулисы? Это можно сделать по нескольким факторам: Старый элемент трансмиссионной системы, отработавший свой ресурс эксплуатации В том случае, если скорости стали включаться очень туго или включается не та скорость, которая должна включиться, то можно попробовать кпп нива шевроле регулировка кулисы регулировку механизма.

Для этого потребуется приобрести специальный ремкомплект, который включает в себя пластиковые уплотнители.

кпп нива шевроле регулировка кулисы

Перед установкой уплотнителей потребуется их смазывание Литолом На этом ремонт изделия заканчивается, остается собрать все детали в последовательности обратной снятию. По окончании сборки не забудьте о новом хомуте, который пришлось разрезать при снятии чехла.

кпп нива шевроле регулировка кулисы

И несколько слов о кулисе раздаточной коробки Кулиса раздатки выполняет аналогичные функции с коробочным изделием, только эксплуатируется рычаг переключения режимов скоростей не так часто, как трансмиссия. Из этого исходит, что тяга раздатки имеет гораздо больший ресурс работы. Если кпп нива шевроле регулировка кулисы замечаются аналогичные проблемы как и в КПП, то стоит произвести замену кулисы раздатки, так как ее механизм не позволяет проводить ремонт или замену. Исходя из всего сказанного, кулиса КПП и раздатки являются немаловажными элементами Нивы Шевроле, без которых невозможно включать передачи.

Как укоротить на ланосе рычаг кпп

Доброго времени суток, комрады! ) Вот «проапгрейдил» рычаг КПП в своей машинке и решил поделиться с Вами!

Владельцы ТОЛЬКО ЛАНОСОВ (у сенсов такой проблемы нет) в курсе про «болтающуюся» ручку КПП даже когда передача включена, особенно заметно на 2 и 4 передачах, когда по неровностям едешь!

Проблема только в не продуманном узле сочленения ричага и кулисы, идущей в моторный отсек!

Некоторые скажут: «На ход не влияет и буй с ним»! Но у меня другое мнение, эстетическая сторона тоже должна быть учитана! В сравнение тут же идет ричаг КПП на ВАЗах, особенно на 2106 и 2107, а если еще и машинка подуставшая то рычаг на ходу имеет просто нереальную амплитуду болтания! ) А тут еще мне недавно довелось немножко проехать на Opel Corsa OPS с 6-ти ступенчатой механикой – переключаться одно удовольствие, сам рычаг тугой и как-будто «ходит» в пазах для каждой передачи! О_0 После сев в свой ланос я тут же почувствовал разницу и скривившись решил чуть подшаманить над своим рычагом, чтоб хоть немножко приблизится к «идеалу»! )

Вобщем нечего треп разводить, лезем к рычагу:

Предварительно запаситесь туалетной бумагой или салфетками – черной смазки там полно, так что руки будут грязными и можно загадить салон!

1.Снимаем рамку с манжетом и отводим на сторону.

2.Отстегиваем защелку контрящего штырька внизу рычага и вытаскивем его.

3.Тянем рычаг вверх и снимаем его полностью!

4.Вытираем смазку, обезжириваем и сушим зону с резинкой.

5.Нам понадобятся 2 вида изоленты: 1 – с более плотной структурой (стойкая к износу) и 2 – более мягкая!

6.Подсадив отверткой снимаем резиновое кольцо и вытираем все под ней и ее саму. Подматываем узкую полоску из эластичной изоленты. Одеваем резиновое кольцо на место. Это позволит увеличить выступ резинового кольца тем самым улучшить его контакт с кольцом кулисы!

Читать еще:  Регулировка карбюратора дааз 2107 на ниве

7.По обе стороны от резинового кольца наматываем полоски более прочной изоленты – это увеличит площадь контакты рычага с кольцом кулисы! Одна из причин болтания – малая зона соприкосновения этих элементов!

8.Далее берем изолятор для труб (поролоноподобная структура но не накопляет влаги и имеет лучше «пружинящий» эффект и стойкий к деформации) и вырезаем полоску чуть шире самой стойки рычага КПП!

9.Прорезаем в это полоске отверстие, достаточное для того чтобы одеть на стойку рычага не сделав надрывов!

10.Одеваем на рычаг. Края надо согнуть и соединить вместе при вставлянии в пустоты!

11.Установив рычаг на место и вставив контрящий штырек – заправляем края «поролонки» в пустоты по обе стороны от стойки рычага! Это уплотнит контакт поверхностей и позволит предотвратить поперечное раскачивание всего рычага!

12. Одеваем манжет с рамкой на место!

В качестве смазки применил «Литол – 24» — туго-структурная смазка!

Итог – рычаг стал на 2 ПОРЯДКА туже, передачи переключаются (по ощущениям) четче, никакой даже мельчайшей раскачки рычага не наблюдается! «Композицию» дополнит короткоходка (в будущем)! Доработкой очень доволен, стало на много приятней переключатся! Советую всем! )

Если понравилась затея – давите на палец! )

Кулиса шевроле ланос — это такой себе посредник между рычагом коробки передач в салоне и самой коробкой. Они передает движение с рычага КПП на валы. Кулиса имеется абсолютно у всех автомобилей с механической коробкой передач, а также у некоторых моделей автоматических коробок. Располагается кулиса переключения передач шевроле ланос под полом салона автомобиля. В данной статье мы вас расскажем о том, как отрегулировать кулису на шевроле ланос и как ее заменить.

Регулировка кулисы шевроле ланос

Для того, чтобы отрегулировать кулису, вам понадобятся ключи на 12 и 14.

Для начала нам нужно извлечь из крышки механизма переключения передач пробку, а затем включить нейтральную передачу. Теперь наша задача заключается в том, чтобы ослабить затяжку клеммового соединения привода. Далее нам нужно провернуть вал таким образом, чтобы в отверстие крышки пролезло сверло диаметром 0,5 мм. Снимаем чехол рычага переключения передач.

Для увеличения изображения нажмите на картинку

После настройки, обязательно проверьте то, на сколько четко включается переключение передач.

Замена кулисы шевроле ланос

Заменять разболтанную кулису не всегда целесообразно. Частенько можно просто купить ремкомплект кулисы шевроле ланос и отремонтировать имеющуюся деталь.

Регулировка привода управления коробкой передач Шевроле Ланос

Регулировку привода управления коробкой передач выполняем, если снималась коробка передач, затруднено включение передач или если передачи самопроизвольно выключаются.
Устанавливаем рычаг переключения передач в нейтральное положение.
В моторном отсеке…

…головкой «на 14» ослабляем затяжку болта клеммного соединения тяги управления с наконечником.

В салоне автомобиля…

…преодолевая сопротивление фиксаторов рамки крепления чехла рычага переключения передач…

…снимаем рамку вместе с чехлом с облицовки туннеля пола, вывернув чехол наизнанку.

Совмещаем отверстия в пластмассовом упоре рычага переключения передач и корпусе механизма управления.

Фиксируем положение рычага оправкой или хвостовиком сверла диаметром 5,0 мм, проходящим через отверстия в упоре рычага и корпусе механизма управления.

В моторном отсеке извлекаем заглушку из отверстия крышки механизма переключения коробки передач (для наглядности показано на снятой коробке передач).

Поворачиваем против часовой стрелки вал механизма переключения передач до тех пор, пока оправка (например хвостовик сверла) диаметром 5,0 мм не войдет в отверстие до упора.
В этом положении тяги управления и наконечника механизма переключения передач затягиваем болт клеммного соединения моментом 15 Н·м.
Вынув оправки из отверстий, проверяем четкость включения передач.
При необходимости повторяем регулировку.
Дальнейшую сборку проводим в обратной последовательности.
