Регулировка задних тормозов Рено Логан
Степень ограничения регулятора, а следовательно, и давление в контурах регулируют, изменяя длину штока регулятора с помощью гайки 4. Популярные статьи Регулятор давления в гидроприводе задних тормозов: Тормозной механизм задних колес барабанный с автоматической регулировкой зазора между колодками и барабаном.
Тормозные колодки 1 и 11 рис. Когда система приходит в равновесие, клапан, расположенный в регуляторе, перекрывает подачу жидкости к колесным цилиндрам тормозных механизмов задних колес, не допуская дальнейшего роста тормозного усилия на задней оси и препятствуя опережающей блокировке задних колес по отношению к передним.
Все о авто, скутерах и мопедах
На автомобиле с АБС жидкость из главного тормозного цилиндра поступает в блок АБС, а из него подводится к тормозным механизмам всех колес. Блок АБС, закрепленный в моторном отсеке на правом лонжероне, около щитка передка, состоит из гидравлическего блока, модулятора, насоса и блока управления.
Расположение датчика скорости колеса в ступичном узле: По идее, подтяжка ручника Регулировка задних тормозов рено логан видео Логан не связана с настройкой тормозных механизмов.
Но иногда открывать барабаны всё же приходится. Ревизия тормозной системы провести ревизию и возможную замену передних тормозных колодок как выбрать колодки здесь ; провести ревизию и возможную замену заднего тормозного барабана можно и без съёмника ; провести ревизию и возможную замену передних тормозных дисков.
Что советует фирма Рено Подтянуть ручник на Рено Логан может потребоваться в одном случае: Тросы привода в процессе эксплуатации не растягиваются, и подстраивать их натяжение не. Демонтируйте пыльник, убирайте смазку и ставьте новую.
Убирайте следы ржавчины с помощью специальной щетки, оборудованной металлическим ворсом. Действуйте осторожно, чтобы исключить повреждение резинки. Как показывает опыт эксплуатации, на заводе кладется небольшой объем смазки.
Следовательно, при попадании внутрь влаги коррозия появляется весьма. Чтобы избежать этого, распределитель тормозных усилий должен быть смазан.
Лишний состав убирайте с помощью ветоши, а также дополнительно обработайте шток устройства. Пассатижами поворачиваем чашку пружины опорной стойки колодки до совмещения паза в чашке с хвостовиком стойки.
Рено Логан регулировка задних тормозов видео

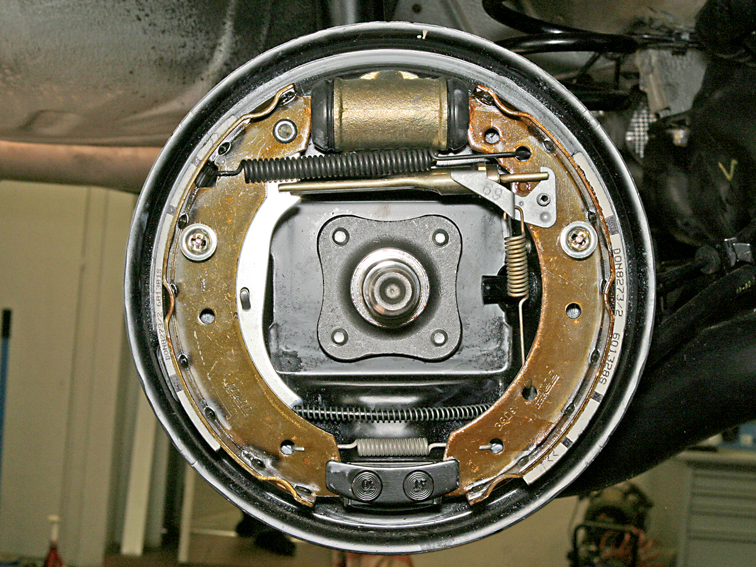

Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма. Отводим верхний конец передней колодки от рабочего цилиндра и вытаскиваем распорную планку.
Отцепив нижнюю стяжную пружину, снимаем переднюю тормозную колодку, затем снимаем и пружину. Отсоединяем наконечник троса стояночного тормоза от рычага колодки и снимаем саму колодку. После очистки всех деталей тормозного механизма можно ставить новые колодки.
Регулировка ручного тормоза Рено Логан видео
Весь процесс установки должен происходить в обратном порядке. Давление в тормозных механизмах колес Рено Логан регулирует система Abs — при торможении в сложных дорожных ситуациях предотвращается блокировка всех колес иномарки.
Следует подчеркнуть, что данная система гарантирует такие достоинства, как уменьшение тормозного пути в случае экстренного торможения, при котором непременно будут сохраняться курсовая устойчивость и управляемость авто, включая повороты, а также объезд препятствий с очень высокой степенью безопасности, в том числе, опять же, и при экстренном торможении.
Замена регулятора тормозных сил Renault Logan
На автомобиле без ABS жидкость к тормозным механизмам задних колес поступает через регулятор давления, расположенный на днище кузова, между балкой задней подвески и выштамповкой для запасного колеса.
С увеличением нагрузки на заднюю ось автомобиля тяга регулятора, связанная с балкой задней подвески, нагружается, передавая усилие через нажимной рычаг на шпильку и далее на два поршня регулятора.
При нажатии педали тормоза давление жидкости стремится выдвинуть поршни из корпуса регулятора наружу, чему препятствует (через пружину) усилие со стороны тяги регулятора.
Когда система приходит в равновесие, клапан, расположенный в регуляторе, перекрывает подачу жидкости к колесным цилиндрам тормозных механизмов задних колес, не допуская дальнейшего роста тормозного усилия на задней оси и препятствуя опережающей блокировке задних колес по отношению к передним.
Вам потребуются специальный ключ «на 11» для тормозных трубопроводов, ключ «на 13», отвертка с плоским лезвием.
Отверните гайки крепления к регулятору четырех трубопроводов и отведите трубопроводы в сторону
Заглушите отверстия в корпусе 1 регулятора и трубопроводы любым доступным способом, чтобы предотвратить вытекание тормозной жидкости.
Поддев отверткой, отстегните фиксатор нагрузочного стержня регулятора и снимите нагрузочный стержень, выводя его концы из отверстий в кронштейне на балке задней подвески и в рычаге регулятора давления в гидроприводе задних тормозов.
Выверните два болта крепления регулятора к кузову и снимите регулятор.
Устанавливайте регулятор тормозных сил в гидроприводе задних тормозов в порядке, обратном снятию.
Залейте тормозную жидкость и удалите воздух из системы (см. «Замена тормозной жидкости Рено Логан»).
Проверьте предварительно эффективность работы регулятора резким торможением на площадке с сухим однородным покрытием
Задние колеса должны блокироваться ей значительным запаздыванием относительно передних.
Если задние колеса блокируются раньше передних (или одновременно с ними) или тормозные следы от задних колес разной длины, требуется регулировка регулятора давления.
Усилие в гидроприводе задних тормозов изменяют регулировочной гайкой а на рычаге регулятора.
Однако необходим контроль давления в контурах гидропривода специальными приспособлениями, что возможно только в условиях автосервиса.
Помимо этого регулятор тормозных сил в гидроприводе задних тормозов относится к устройствам, непосредственно влияющим на безопасность движения.
Его регулировка на глаз может привести к тяжелым последствиям. Поэтому в случае неправильной работы регулятора обязательно обратитесь в сервис.
Замена регулятора тормозных сил Renault Logan
На болтик я одел кусочек трубки для большей похожести на штатную направляющую, свободный конец которого закрыл винтиком для защиты от коррозии.
Пример течи распределителя задних тормозов (колдуна)
Перед тем как отсоединить тормозные трубки от регулятора давления, помечаем .
Замена регулятора тормозных сил в гидроприводе задних тормозов Renault Logan Вам потребуются: специальный ключ «на…
Принцип работы этой системы следующий:
Я Вас предупреждаю, что категорически запрещено вносить какие-либо изменения в тормозную а также рулевую системы автомобиля! Когда торможение слишком интенсивноепопа машины задираетсяНа самом деле он работает постоянно. И цель его работы в том,чтобы при увеличении загрузки автомобиля увеличивалась эффективность задних тормозных механизмов.
Регулировка колдуна на Рено Логан
Контроллер простил моей машине такую оплошность, сделав отметку о прохождении ТО, а мне посоветовал обратиться в сервисную службу для устранения проблемы, заметив, что он в третий раз видит RENAULT LOGAN на линии ТО и все показывают неутешительный результат по замеру усилия торможения гидравлической системы на задней оси.
Далее я питал надежды, что постепенно колодки притрутся и все нормализуется , но прошло уже 2 года, я несколько раз пробовал удлинять тягу "колдуна" и неумолимо надвигалась пора вновь проходить ТО, а тормоза на задней оси так и не хотели проявляться. Это легко тестировалось на участке дороги перед гаражом где есть возможность затормозить так, что передние колеса будут на асфальте, а задние — на песке.
Так вот передние просто визжали по асфальту в то время, как задние в это же время отказывались блокироваться на песке, оставляя ровный рисунок протектора. Мне не требовалось загонять машину на стенд, чтобы понять, что задних тормозов практически нет!
Популярные статьи
Знакомые даже высказывали предположение о наличии воздуха в заднем контуре гидросистемы, но тут у меня были сомнения. К этому времени, я уже несколько раз встречал в интернете упоминания о слабых тормозах на задней оси Логанов не оборудованных ABS.
Такие обстоятельства вынуждали выяснять и устранять причину. Первое, с чего я начал, это подложил между коромыслом колдуна и пластмассовой втулкой тяги к тому времени вытянутой на максимум , в качестве дополнительной "шайбы" гайки "на 17".
И вот первый пробное торможение показывает о появлении скромно сказано торможения на задней оси. Да не просто торможения, а такого-же визга на асфальте, как передней оси.
Вот и доказательство, что задняя гидравлическая система не содержит воздуха. Решение моей проблемы в удлинении тяги и возможности плавной и удобной регулировки ее длины.
Далее он был лишен головы, и подвергнут истязанию на изгиб в гаражных воротах в металлической коробке которых, было просверлено отверстие, чуть большего диаметра дюбеля.
Если мне не изменяет память, диаметр отверстия — 6 мм. Далее 2 изгиба, первым — малый, а затем и тот который более 90 град. Надо отметить, что у дюбеля диаметр стержня немного меньше диаметра штатной тяги. Поэтому для плотного закрепления его во втулке, которая фиксируется на заднем мосту, на стержень дюбеля вместе фиксации во втулке на него был натянут подходящий кембрик и он очень плотно вошел во втулку на заднем мосту.
Втулка была предварительно снята с моста вместе с штатной тягой, Для снятия втулки необходимо повернуть тягу вперед, предварительно разъединив тягу и верхнюю втулку ту, которая со стороны коромысла "колдуна". Основная рабочая тормозная система состоит из двух контуров с Х-образным диагональным соединением передних и задних тормозных механизмов.
Create an account or sign in to comment
В случае если при движении один контур системы откажет, то торможение можно выполнить с помощью второго контура, хотя и менее эффективное, но достаточное.
Х-образный диагональный тормозной контур на автомобилях с клапаном ограничения давления в зависимости от нагрузки показан на рисунке слева.
Х-образный тормозной контур на автомобилях с ABS — на рисунке справа. Педальный узел тормозной системы: Класс заливаемой тормозной жидкости должен быть не ниже DOT4. В кронштейне педали тормоза установлен выключатель сигнала тормоза стоп-сигнала 2 срабатывающий при нажатии на педаль.
Вакуумный усилитель в случае выхода его из строя не ремонтируется и заменяется целиком. К вакуумному усилителю прикреплён главный тормозной цилиндр, сверху которого прикреплён бачок в котором содержится тормозная жидкость.
Бачок оснащён датчиком уровня тормозной жидкости, который в случае падения уровня тормозной жидкости до критического уровня, подаст сигнал на панель приборов. Также на бачке имеются метки "min" и "max" для визуального контроля уровня жидкости. Принцип работы этой системы следующий: Давление передаётся по трубопроводам к передним и задним тормозным механизмам, проходя перед этим через блок антиблокировочной системы ABS.
Регулировка задних тормозов на Renault Logan
Распорная планка и храповая гайка тормозного механизма левого колеса Renault Logan имеют серебристый цвет на храповой гайке и на наконечнике распорной планки выполнена левая резьба , а правого колеса — золотистый цвет на храповой гайке и на наконечнике распорной планки — правая резьба.
Стояночная тормозная система имеет тросовый привод на тормозные механизмы задних колес. Манометры через переходники необходимо подсоединить к гидроприводу тормозных механизмов одного контура тормозной системы — например к механизмам переднего правого и заднего левого колес.
Антиблокировочная система тормозов ABS состоит из электронного блока управления ЭБУ , датчиков частоты вращения колес, гидравлического блока 1 рис.
Навигация по сайту
Схема антиблокировочной системы тормозов: ABS служит для регулирования давления в тормозных механизмах всех колес при торможении в сложных дорожных условиях, предотвращая блокировку колес.
Система обеспечивает следующие преимущества: В случае неисправности системы предусмотрена функция поддержания работы при отказах системы. Электронный блок управления ЭБУ получает информацию о скорости движения автомобиля, направлении движения и дорожных условиях от датчиков частоты вращения колес.
На основе этой информации блок управления определяет оптимальный режим торможения колес, изменяя с помощью электромагнитных клапанов гидравлического блока проходные сечения контуров, предугадывая момент блокировки замедляющего вращение колеса, чем предотвращает его блокировку. Если система предполагает блокировку какого-либо колеса, она дает команду соответствующему клапану изолировать подачу жидкости к рабочему цилиндру этого колеса от главного тормозного цилиндра.
Если частота вращения колеса по сравнению с другими колесами продолжает снижаться, система ABS возвращает тормозную жидкость обратно в главный цилиндр, ослабляя торможение. Если все четыре колеса будут одинаково замедляться, возвратный насос отключится и все электромагнитные клапаны снова откроются, позволяя главному тормозному цилиндру воздействовать на рабочие цилиндры в штатном режиме. Этот цикл может повторяться до десяти раз в секунду.
Включение электромагнитных клапанов и возвратного насоса создает пульсации в гидроприводе тормозной системы, они передаются на педаль тормоза, сигнализируя тем самым водителю о работе ABS. Электромагнитные клапаны в контурах тормозных механизмов передних колес воздействуют на их рабочие цилиндры независимо, на каждый в отдельности, в то время как электромагнитный клапан контуров тормозных механизмов задних колес воздействует на оба рабочих цилиндра механизмов одновременно.
Поскольку тормозная система имеет диагональное разделение, отдельный механический плунжерный клапан в гидравлическом блоке разделяет гидравлический выход заднего электромагнитного клапана на два отдельных контура. Для того чтобы предотвратить воздействие на систему ложных сигналов, встроенный контур безопасности следит за всеми сигналами, поступающими в ЭБУ.
Если поступает ложный сигнал или напряжение в бортовой электросети недостаточно, система автоматически выключается, в комбинации приборов загорается сигнальная лампа отключения ABS. Перед снятием блока помечаем расположение на нем тормозных трубок. В подкапотном пространстве с правой стороны отворачиваем штуцеры шести тормозных трубок и отсоединяем трубки от гидравлического блока.
Renault Logan. Эксплуатация, обслуживание и ремонт автомобилей Рено Логан c 2005 года выпуска
Приподняв фиксатор колодки жгута проводов отсоединяем колодку от блока управления. Выводим тормозную трубку из держателя и жгут проводов из держателя кронштейна блока АБС.
Блок АБС крепится к кронштейну через две резиновые втулки. Если втулки потрескались или резина потеряла эластичность, втулки нужно заменить.
Устанавливаем блок АБС в обратной последовательности. Прокачиваем систему гидропривода тормозов. Расположение датчика скорости колеса в ступичном узле Рено Логан 1 — установочное кольцо датчика скорости; 2 — внутреннее кольцо подшипника ступицы; 3 — датчик скорости колеса; 4 — ступица колеса; 5 — поворотный кулак Рис.
Пример течи распределителя задних тормозов (колдуна)
Детали датчика скорости переднего колеса Рено Логан 1 — защитная шайба подшипника; 2 — датчик скорости; 3 — подшипник ступицы; 4 — установочное кольцо датчика скорости Датчик скорости вращения переднего колеса Рено Логан расположен в ступичном узле колеса — вставлен в паз специального установочного кольца датчика, зажатого между торцевой поверхностью наружного кольца подшипника ступицы и буртиком отверстия поворотного кулака под подшипник.
Задающим диском датчика скорости вращения переднего колеса является защитная шайба подшипника ступицы, расположенная на одной из двух торцевых поверхностей подшипника.
Эта шайба темного цвета выполнена из магнитного материала.
На другой торцевой поверхности подшипника расположена обычная защитная шайба светлого цвета, выполненная из жести.
Датчик скорости заднего колеса закреплен на щите тормозного механизма, а задающим диском датчика является кольцо из магнитного материала, напрессованное на буртик тормозного барабана. При торможении автомобиля блок управления АБС Рено Логан определяет начало блокировки колеса и открывает соответствующий электромагнитный клапан модулятора для сброса давления рабочей жидкости в канале.
Клапан открывается и закрывается несколько раз в секунду, поэтому убедиться в том, что ABS работает, можно по слабому дрожанию педали тормоза в момент торможения. При возникновении неисправности в АБС Renault Logan тормозная система сохраняет работоспособность, но при этом возможна блокировка колес.
Чтобы по мере износа колодок расстояние между рабочей поверхностью колодки и тормозного барабана не становилось слишком большим, в механизме предусмотрена специальная саморегулирующаяся планка, которая поддерживает зазор всегда в оптимальном состоянии. Тормозной механизм заднего колеса со снятым барабаном: Нахождение регулятора давления тормозов на автомобилях без АБС: Будьте предельно внимательны и осторожны, избегайте вдыхания асбестовой пыли, так как это очень опасно для вашего здоровья.
Ручной тормоз стояночная тормозная система Устройство ручного тормоза: Передний короткий трос имеет гайку для регулировки привода ручного тормоза.
Это легко тестировалось на участке дороги перед гаражом где есть возможность затормозить так, что передние колеса будут на асфальте, а задние — на песке. Так вот передние просто визжали по асфальту в то время, как задние в это же время отказывались блокироваться на песке, оставляя ровный рисунок протектора.
Мне не требовалось загонять машину на стенд, чтобы понять, что задних тормозов практически нет!
Знакомые даже высказывали предположение о наличии воздуха в заднем контуре гидросистемы, но тут у меня были сомнения. К этому времени, я уже несколько раз встречал в интернете упоминания о слабых тормозах на задней оси Логанов не оборудованных ABS.
Такие обстоятельства вынуждали выяснять и устранять причину. Первое, с чего я начал, это подложил между коромыслом колдуна и пластмассовой втулкой тяги к тому времени вытянутой на максимум , в качестве дополнительной «шайбы» гайки «на 17».
И вот первый пробное торможение показывает о появлении скромно сказано торможения на задней оси. Да не просто торможения, а такого-же визга на асфальте, как передней оси.
