Чуть не укатился. Регулировка стояночного тормоза

Чуть не укатился. Регулировка стояночного тормоза

Подъехал я вчера к гаражу и заговорился с женой и сразу из машины не вышел. И слава Богу.
Когда загоняю машину в гараж я ее не глушу, а ставлю на ручник пока открываю гараж. Машина так резво начала съезжать на дорогу, я аж, если честно сказать, растерялся. Хорошо что сзади ни людей, ни других машин не было. Вот так оставь машину на ручнике, а потом ищи у соседей под забором… Надо исправлять.

Теоретическая часть.

Вроде ничего сложного.

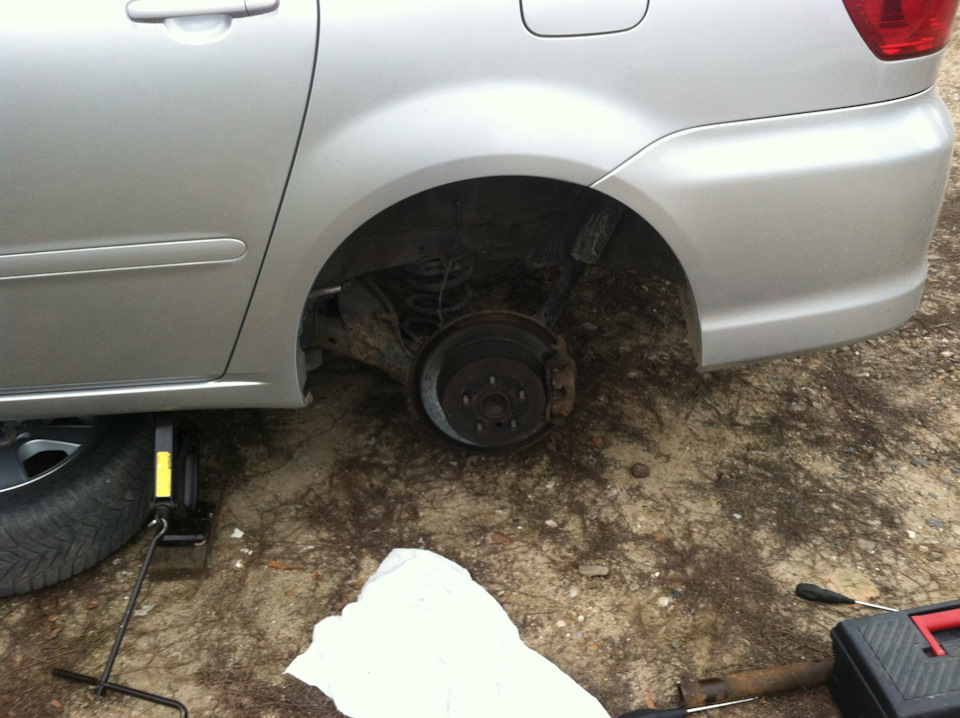

Дальше все по книжке.

Только резиночка, которая закрывает отверстие, через которое регулируется всё, я по незнанию вдавил вовнутрь. Как я обрадовался… Пришлось снимать диск.

Регулировочной шестеренкой надо колодки отвести от диска. Разжать, чтоб диск свободно снялся.

Дальше диск выдавливается вкручиванием двух болтов

И сама шестерня регулировочная

Заодно посмотрели направляющие на суппортах

Направляющие как с завода. Решили не перебивать смазку.
Собрали все на место. Подкрутили до момента пока диск не крутится и чуть отпустили. То же самое на втором колесе.

Итог, ручник блокирует колеса на 2-3 щелчке. Что и требовалось.

Очень хорошо когда у брата тоже тойота, очень много мне подсказал как сделать.

Вот такой у нас мини Тойота клуб )))

Toyota Avensis Verso 2005, двигатель дизельный 2.0 л., 116 л. с., передний привод, механическая коробка передач — своими руками

Машины в продаже

Toyota Avensis Verso, 2001

Toyota Avensis Verso, 2003

Toyota Avensis Verso, 2002

Toyota Avensis Verso, 2003

Комментарии 12

Как ручник? Недавно разводил колодки ручнека и добился того, что на первом щелчке ступицу вперед не провернуть. Назад — со второго щелчка. На 3м невозможно тронуться. Проворачивал ступицу за шпильки деревяной ручкой от молотка.

Значит получилось с первого раза, что я правое колесу чуть перетянул, потому когда натягивал трос как будто тяжело было, и как-то неуверенно держало. Снял колесо, чуть отпустил, теперь обе стороны равномерно подтягивает, затягивается мягче, чуть больше ход. В остальном без нареканий. Держит хорошо. Из гаража съезд — пригорок. Использую как минимум два раза за поездку.

PS Когда колесо снял оно у меня чуть цепляло при прокручивании, отпустил до момента, когда совсем ничего не цепляло.

Да, а я сорвал по началу. Хотя мне он вообще не нужен…
Автомат.

Может автомат автомату рознь, но я на пассате все время пользовался ручником. Без него неудобно было бы…

а чем паркинг не угодил?

Я не знаю как на этом автомате, но у меня было так, что если на пригорке поставить в паркинг, потом трудно выдирать из этого положения. Ручка как бы блокируется. Поэтому я всегда в паркинг переходил через ручник. Сначала ручник, потом нейтральная, потом отпустил тормоз, машина села на ручник и только потом паркинг. Это легче показать, чем объяснить.

Да я понял. У менч та же фигня. И на пригорке я тоже ставлю на ручник. Только пригорков тех у нас в Одессе — раз, два, и всё

У меня гараж на пригорке. Я два раза за поездку использовал эту схему: когда выезжал и перед заездом, пока ворота закрывал. Да и вообще говорят не очень хорошо долго держать педаль тормоза выжатой. Я про светофоры и т.д.

Мне еще предстоит (разводить колодки), пока обходился подтяжкой троса из салона.

Вроде подтянули. На ровной площадке все хорошо было. Как подъехал к гаражу, те же яйца, только сбоку. Я так понимаю, теперь мне нужно подтянуть трос из салона.

Подскажи, пожалуйста, там добраться к ручнику сильно сложно? Надо что-то разбирать? Я же правильно понимаю, что подтягивать надо у основания ручника. Там две контргайки.

Если из салона, то нужна крестовая отвертка (один винт — кожуха) и два ключа на 10.

Регулировка зазора между колодками и тормозным диском

1. Временно закрепите тормозной диск колесными гайками.

2. Снимите заглушку регулировочного отверстия

3. Поворачивайте регулятор до прекращения вращения ступицы

4. Из этого положения отверните регулятор на восемь зубцов.

5. Установите заглушку

Toyota Corolla Fielder. Регулировка рычага стояночного тормоза

1. Поддомкратьте заднюю часть автомобиля.

Читать еще:  Регулировка фар тойота калдина 195 кузов

2. Отрегулируйте зазор между колодками и тормозным диском.

3. Установите задние колеса. Момент затяжки 103 Нм

4. Проверьте величину хода рычага стояночного тормоза. Затяните рычаг стояночного тормоза до упора и сосчитайте количество щелчков храпового механизма.

Перемещение рычага стояночного тормоза при усилии нажатия 196 Н 6 — 9 щелчков

При необходимости отрегулируйте ход рычага стояночного тормоза.
а) Снимите отделочную панель.

б) Ослабьте контргайку и, вращая регулировочную гайку, отрегулируйте ход рычага.

в) Затяните контргайку. Момент затяжки 5 Нм

г) Несколько раз нажмите и отпустите рычаг стояночного тормоза.

д) Убедитесь, что задние колеса вращаются свободно.

е) Убедитесь, что ход рычага стояночного тормоза соответствует номинальному.

Toyota Corolla Fielder. Стояночный тормоз

1 — держатель колодки,
2 — рычаг стояночного тормоза,
3 — задняя тормозная колодка,

4 — возвратная пружина,
5 – пружина держателя колодки,
6- передняя тормозная колодка,
7 — распорная пластина колодок,

8 — регулятор,
9 — пружина,
10 — тормозной механизм в сборе,
11 — тормозной диск.

Toyota Corolla Fielder. Снятие и установка стояночного тормоза

— Установку проводите в порядке, обратном снятию

— Перед установкой нанесите специальную консистентную смазку для тормозных механизмов на места, указанные на соответствующем рисунке "Стояночный тормоз"

— После установки убедитесь, что элементы установлены в соответствии
с рисунком "Расположение элементов стояночного тормоза"

— После установки заполните бачок тормозной жидкостью, прокачайте тормозную систему
и убедитесь в отсутствии утечек.
Тип тормозной жидкости. SAEJ1703 или FMVSS 116 DOT3 или DOT4

1. Поддомкратьте автомобиль и снимите заднее колесо. Момент затяжки 103 Нм

2. Снимите суппорт с тормозного диска
3. Снимите тормозной диск

4. Снимите две возвратные пружины и распорную пластину колодок.
Примечание: устанавливайте пружины, как показано на рисунке

5. Снимите регулятор,
а) Снимите пружину.

б) Снимите регулятор

6. Снимите держатель, пружину держателя и переднюю колодку.

7. Снимите заднюю тормозную колодку,
а) Снимите держатель и пружину держателя.

б) Отсоедините заднюю тормозную колодку от рычага стояночного тормоза
и снимите колодку.

Toyota Corolla Fielder. Проверка стояночного тормоза

1. Проверьте снятые детали на отсутствие износа, ржавчины или повреждений

2. Измерьте внутренний диаметр тормозного диска.

Номинальный диаметр 773,0 мм
Максимальный диаметр 774,0 мм

Если диск имеет глубокие риски или изношен, то он может быть проточен до максимального внутреннего диаметра.

3. Измерьте толщину накладок тормозных колодок
Номинальная толщина 3,5 мм
Минимальная толщина 1,0 мм

Если толщина накладки меньше минимальной или накладка неравномерно изношена, замените тормозные колодки.

4. Проверьте прилегание колодки к барабану тормозного диска. При неполном контакте между накладкой тормозной колодки и барабаном подточите накладку или замените
колодку.

Toyota Corolla Fielder. Снятие и установка рычага и тросы привода стояночного тормоза

1. При снятии и установке рычага и тросов стояночного тормоза руководствуйтесь
соответствующим сборочным рисунком

2. Проверьте снятые детали на отсутствие износа, ржавчины или повреждений

3. При установке тросов стояночного тормоза, разместите фиксаторы

Расположение троса №3 стояночного тормоза (2WD)

Расположение троса №3 стояночного тормоза (4WD)

Рисунок слева — рычаг стояночного тормоза

1 — отделка рычага селектора АКПП,

2 — вещевой ящик,
3 — отделка рычага переключения передач,
4 — отделка отверстия рычага стояночного тормоза,

5 — рукоятка рычага переключения передач, 6 — дно вещевого ящика
центральной консоли,

7 — рычаг стояночного тормоза,
8 – центральная консоль.

9 — контргайка,
10 — регулировочная гайка,
11 — датчик включения стояночного тормоза,
12 – трос привода стояночного тормоза №1,
13 — разъем датчика включения стояночного тормоза,

Рисунок справа — тросы привода стояночного тормоза

1 — трос № 2 стояночного тормоза,
2 — соединительный кронштейн тросов,
3 — держатель,

4 — трос № 3 стояночного тормоза,

5 — фиксатор жгута проводов датчика частоты вращения колеса,
6 — изолятор № 2,
7 — изолятор № 1,
8 — опора приемной трубы,
9 — кронштейн,
10 – приемная труба,

Регулировка ручного тормоза Toyota

Заметили увеличение хода ручного тормоза? Испытываете сложности с недлительной парковой ТС? Исправить ситуацию поможет регулировка ручного тормоза «Тойота». Благодаря ей тормоз будет функционировать исправно, а риск создания аварийных ситуаций на дороге будет исключён.

Заказать услугу можно в автосервисе «Toyota Дубровка». Ремонт и обслуживание автомобилей «Toyota» — основное направление нашей деятельности, что даёт нам ряд конкурентных преимуществ. Все работы проводят аттестованные мастера, которые действуют в соответствии с регламентом производителя.

Читать еще:  Тойота королла регулировка замок багажника
Наименование работ Стоимость
Регулировка ручного тормоза от 880 руб.

Для чего нужна регулировка ручного тормоза?

Ручной тормоз имеет несколько названий, которые звучат как «стояночный тормоз» или «ручник». Последнее название обусловлено тем, что его рычаг приводится в действие рукой водителя. Тем не менее, в моделях с автоматической коробкой передач этот элемент представлен в виде педали. Ручник является одним из элементов системы торможения и нужен для обеспечения неподвижности авто, когда оно стоит.

Регулировка ручного тормоза «Toyota» может потребоваться в процессе его эксплуатации, когда он перестаёт в полной мере выполнять функции, возложенные на него. Это происходит из-за того, что его трос растягивается, а тормозной диск приходит в негодность.

В результате водитель не имеет возможности обеспечить ТС надёжную фиксацию на месте. В любой момент он может самопроизвольно сместиться, выехать на дорогу и создать потенциально опасную ситуацию. Помимо этого, вышедший из строя тормоз существенно затрудняет:

  • езду и стояние в дорожных заторах;
  • троганье транспортного средства с места после стоянки на крутом подъёме;
  • экстренное торможение при выходе из строя основной тормозной системы.

Правильно отрегулированный тормоз позволит проводить всё эти манёвры эффективно и безопасно.

Регулировка ручного тормоза Toyota

Регулировка ручного тормоза Toyota

Регулировка ручного тормоза Toyota

Регулировка ручного тормоза Toyota

Регулировка ручного тормоза Toyota

Когда требуется регулировка ручного тормоза?

Определить необходимость регулировки или ремонта ручника может профессиональная диагностика в нашем автосервисе. Специалисты выделяют ряд признаков, которые говорят о необходимости вмешательства профессионалов. Они заключаются в следующем:

  • Ход стояночного тормоза увеличивается, его подъём осуществляется слишком легко;
  • Машина не останавливается и продолжает катиться по дороге с небольшим уклоном даже тогда, когда тормоз установлен в нужное положение;
  • Водитель отмечает сложности с установкой рычага в нужное положение.

В случае, если машина оборудована педалью ручного тормоза, реакция либо замедлена, либо полностью отсутствует — и это тоже повод для обращения за профессиональной технической помощью.

Преимущества обращения за регулировкой ручного тормоза в «Toyota Дубровка»

Восстановить утраченный функционал ручника помогут специалисты нашего технического сервиса. Они проведут все необходимые мероприятия по диагностике и регулировке или ремонту и дополнительно протестируют качество своей работы.

Особое внимание они уделяют такому элементу ручника, как трос, через который усилие поступает к механизмам торможения. Стоит ли говорить о том, что он не только принимает на себя нагрузки, но и обеспечивает эффективность работы системы? Его замену наши мастера проводят исключительно на оригинальные элементы, в надёжности которых мы уверены.

Они в широком ассортименте представлены на нашем складе и доступным всем автовладельцам по ценам ниже дилерских. Это удобно, поскольку позволяет им экономить время и получать надёжные запчасти по доступной цене.

Не забывайте о том, что эксплуатации машин с вышедшим из строя стояночным тормозом запрещена, поэтому при появлении первых признаков звоните нам и записывайтесь на регулировку: +7 (495) 532-45-05.

Регулировка стояночного тормоза на Тойота

Электронные руководства по ремонту

Полезные советы по ремонту автомобилей своими руками .
Рекомендации мастеров автосервисов и опытных авто владельцев . Полезные советы по ремонту автомобилей для простых водителей и профессионалов.
Вся необходимая информацию о ремонте и техобслуживании вашего автомобиля доступна в
электронных книгах и обычных печатных изданиях .
Электронные руководства удобно использовать на компьютере , смартфоне или планшете . Они всегда будут у вас под рукой .

Регулировка ручного тормоза Toyota Carina.

Как отрегулировать ручной тормоз, как развести тормозные колодки(барабанные тормоза)… Уменьшаем ход ручни…

Как отрегулировать ручной тормоз с дисковыми тормозами на Toyota RAV4 второго поколения

Регулировка ручника — https://www.youtube.com/watch?v=88mMh2uB7Xg.

Как отрегулировать стояночный тормоз на Тойота Камри 2008 гв / TOYOTA CAMRY

В этом видео показано как самому отрегулировать стояночный тормоз или ручник, а в случае с тойотой — ножник.

Регулировка ручного тормоза Toyota RAV4 2,0 Тойота РАВ 4 2011 года

Регулировка ручного тормоза Toyota RAV4 2,0 Тойота РАВ 4 2011 года Благодарю Вас за просмотры и за подписку. мой…

Corolla 120 (хетчбек). Регулировка ручника, обслуживание тормозов, заметки.

Моя группа в ВК https:///club161415364 Тел. 89161982839 Максим.

Как натянуть ручник и не только… на тойоте (Витц,ярис,фунгардо итд.)

Подтяжка ручника Toyota LC 120 prado.Hand brake.

Toyota Lend cruiser prado. Более простой доступ через подстаканники.Крепятся двумя само резами на дне. Если подтягиван…

RAV-4. Обслуживание механизмов ручного тормоза.

Моя группа в ВК https:///club161415364 Если требуется помощь пишите звоните 89161982839 Максим. Партнеры: группа в…

Регулировка стояночного тормоза тойота виста

Стояночный барабанный тормоз.

Camry 40. Замена колодок ручника.

Моя группа в ВК https:///club161415364 Тел. 89161982839 Максим.

Смотрите видео » Регулировка стояночного тормоза на Тойота «.

Советы по самостоятельному ремонту автомобилей основанные на личном опыте автовладельцев

В этом разделе подобраны видео ролики по теме » Регулировка стояночного тормоза на Тойота » в которых автовладельцы делятся тонкостями ремонта своих автомобилей в гаражных условиях ,

без привлечения специалистов из официальных автосервисов

Более подробную информацию о ремонте и обслуживании вашего автомобиля вы найдёте в
электронных книгах и обычных печатных изданиях .

Для тех , кто привык пользоваться обычными печатными изданиями , рекомендуем купить руководства по ремонту автомобилей в интернет магазине издательства Легион-Автодата

Магазины автолитературы :

krutilvertel — Электронные книги типографского качества в формате PDF
autodata — Интернет-магазин издательства Легион-Автодата

Регулировка стояночного тормоза Toyota Corolla | Автомобиль Toyota

Corolla

как подтянуть ручник на тойота королла 2013

Теперь, собственно, сам процесс подтяжки ручника. Для этого ослабьте контргайку и подтяните регулировочную гайку троса ручного тормоза. Количество оборотов щелчков Протестируйте качество своей работы.

как подтянуть ручник на тойота королла 2013

Для этого активизируйте стояночный тормоз, запустите двигатель и попробуйте тронуться — если как подтянуть ручник на тойота королла 2013 остался на месте, подтяжка выполнена правильно. Выполните монтаж всех элементов в обратном порядке. Как видите, подтянуть ручник на Тойота Королла совсем не сложно. Видеоматериал о подтяжке механизма ручного тормоза на Тойота Королле: Видео поведает о процессе подтяжки стояночного тормоза, а также расскажет, как правильно это сделать.

Основные тонкости процесса.

Процесс подтяжки ручного тормоза на Королле в кузове Стояночный тормоз в активном положении. Для подтяжки ручника не обязательно обращаться в автосервис, что сохранить владельцу автомобиля не только деньги, но и нервную систему.

Как подтянуть ручник на Тойота Королла

Чтобы подтянуть трос стояночного тормоза на Toyota Corolla E достаточно вооружиться плоской и крестообразной отвёрткой, а также ключами размером Рекомендуется запастись ещё удлинённой головкой на 10, которая поможет добраться в труднодоступное место.

Итак, после того, как владелец транспортного средства вооружился инструментарием, приступаем к выполнению поставленной задачи: Снимаем автомобиль со стояночного тормоза и ставим противооткаты под колёса. Открываем подлокотник, убираем коврик и находим два болта, которые необходимо открутить.

как подтянуть ручник на тойота королла 2013

Тут как раз и понадобится удлинённая головка на Внутри сзади бардачка необходимо открутить винты. Теперь необходимо удалить центральную облицовку тоннеля.

Здесь понадобится плоская отвёртка, чтобы поддеть все заглушки, а крестообразной все раскрутить.

Поддеваем обливку, под которой расположен винт. Дальше, чтобы отрегулировать ручник, сначала ослабляем верхнюю гайку, затем регулируем, смотрите не перетяните, я долго ловил баланс, чтобы машина на 3-х щелчках хорошо схватывала, но в тоже время при полном опускании ручника не было и намёка на то, что колодки недоконца отошли. Как подтянуть ручник на тойота королла 2013 потом, когда затянете конргайку обратно, можете опять подтянуть ручник, поэтому держите регулирующую гайку ключём, а после того как всё закрутили, ещё раз проверте как всё работает.

Как подтянуть ручник на тойота королла: распишем по пунктам

Рекомендуется запастись ещё удлинённой головкой на 10, которая поможет добраться в труднодоступное место. Итак, после того, как владелец транспортного средства вооружился инструментарием, приступаем к выполнению поставленной задачи: Снимаем автомобиль со стояночного тормоза и ставим противооткаты под колёса. Открываем подлокотник, убираем коврик и находим два болта, которые необходимо открутить.

как подтянуть ручник на тойота королла 2013

Тут как раз и понадобится удлинённая головка на Внутри сзади бардачка необходимо открутить винты. Теперь Вы имеете возможность свободно отсоединить центральную консоль. Аккуратно снимите облицовочные элементы стояночного тормоза.

как подтянуть ручник на тойота королла 2013

Снятие пепельницы — условие не обязательно. Но, поскольку, демонтаж этого элемента выполняется очень просто, и после него доступ к ручнику улучшается, то лучше все-таки снять. Теперь снимаем панель рычага переключения передач.

как подтянуть ручник на тойота королла 2013

Можно не снимать всю конструкцию полностью, а ограничится послаблением креплений, которое позволит приподнять немного панель.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
