Устройство газового редуктора

Устройство газового редуктора

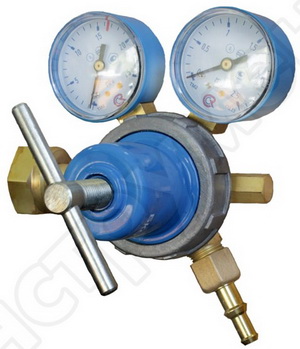

Несмотря на общее назначение – снижать давление газа, который поступает к газовой сварочной горелке или на сварочный резак, – все приборы представлены несколькими видами. Во-первых, прямого и обратного действия (подробнее об этом мы будем говорить ниже). Во-вторых, редукторы могут быть баллонные и центральные. В-третьих, они делятся на одно- и двухкамерные. В-четвертых, все устройства для регулировки рабочего давления делятся по виду газа, с которым они работают. Пропановые, как правило, имеют корпус красного цвета и предназначены для газосварочных работ (сварка, пайка). Кислородные тоже применяются в газосварочных работах, резке и пайке. Ацетиленовые окрашиваются в белый цвет и используются с оборудованием для автогенной сварки и резки металлов, часто встречаются в автомастерских для проведения кузовных работ.

В чем же заключается назначение прибора? Иначе это устройство называют понижающим, и второе название очень точно отражает его значение. На входе в прибор газ имеет давление высокое, но нестабильное, а уже на выходе – низкое и стабильное. При этом колебания входных показателей не оказывают никакого влияния на работу самого прибора. Редукторы используются там, где избыточное давление надо понизить и стабилизировать на выходе для нормальной работы оборудования, в частности, чтобы выставить необходимые рабочие характеристики на сварочном аппарате.

2. Технические характеристики

Основной параметр газового редуктора – максимальный расход газа. Он связан с диаметром выпускного клапана, который определяет пропускные возможности всей системы. Другими словами, эта характеристика называется пропускной способностью прибора и показывает, сколько газа при определенном входном давлении пропустит прибор через открытый клапан. Она зависит от его типа и находится в диапазоне от нескольких единиц до нескольких сотен кубических метров в час. Входное давление может доходить до 250 бар, а на давление на выходе составляет от 1 до 16 атм.

3. Схема и принцип работы

На рисунке мембрана прижата пружиной. Когда под мембраной давление низкое, входное отверстие открыто (шайба на мембране и клапан, связанный с ней, опущены). Газ поступает из входного отверстия. Когда давление в этой камере достигает нужного уровня, клапан и шайба поднимаются, входное отверстие закрывается. Таким образом, в процессе работы в редукторе постоянно поддерживается рабочее давление независимо от расхода газа. Если расход увеличивается, отверстие открывается больше, так как давление на мембрану уменьшается, и наоборот, если расход уменьшается, давление на мембрану увеличивается и отверстие прикрывается. Устройство работает по принципу поплавка.

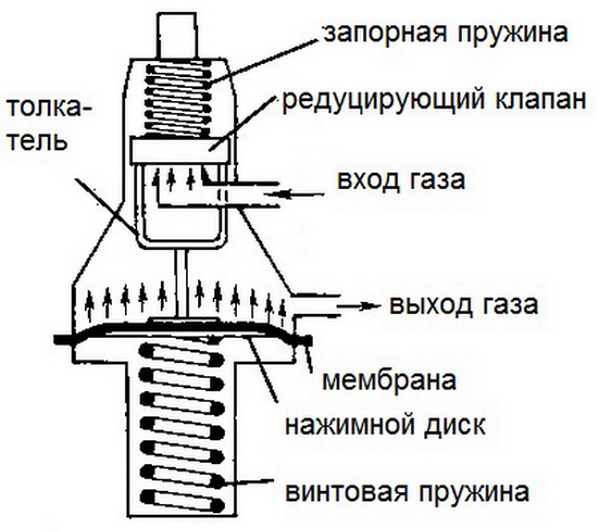

4. Устройства прямого типа

Устройства такого типа отмечают действие, которое совершает газ при прохождении в камеру через штуцер, чтобы клапан (речь идет о редуцирующем клапане) открылся. Другими словами, поступающий из баллона газ действует как бы под клапан, т.е. открывает его. Обратное касание клапана совершается благодаря действию запорной пружины. Таким образом, обеспечивается герметичность и исключение вероятности попадания газа под высоким давлением. В таких приборах основной задачей мембраны является отведение элементов клапана, благодаря чему происходит необходимое снижение рабочего давления и газ поступает с заданными характеристиками. Поэтому мембрана в устройствах такого типа подвергается воздействию пружины и противоположному воздействию газа, который поступает из камеры под низким давлением. Как только рабочее давление опускается до заданной величины, пружина распрямляется, редуцирующий клапан покидает седло и открывает доступ новой порции поступающего газа. При повышении давления пружина прижимает клапан, постепенно блокируя поступление газа. Характеризуются тем, что по мере расхода газа из баллона рабочее давление снижается. Чтобы отрегулировать рабочие характеристики оборудования при помощи прямого газового редуктора необходимо повернуть регулирующий винт. С его помощью можно установить необходимое сжатие пружины и, соответственно, раскрытие клапана. Чтобы правильно выставить давление, рекомендуется установить на камеру манометр.

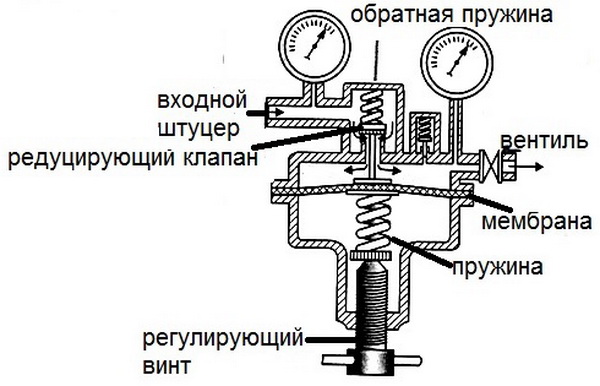

5. Устройства обратного типа

Устройства такого типа позволяют регулировать рабочие характеристики при помощи одновременного воздействия на раскрытие клапана и выгибание мембраны. Когда газ поступает в рабочую камеру из баллона через входной штуцер, своим давлением препятствует открыванию редуцирующего клапана, и одновременно осуществляется касание передаточного диска на обратную пружину. За счет этого клапан поднимается, и происходит подача газа в рабочую камеру. При этом есть возможность регулировать давление и в автоматическом режиме. Это возможно благодаря тому, что повышение давления в газопроводе и рабочей камере происходит одновременно. Поэтому сжимающая пружина распрямляет мембрану, и вместе с тем опускается передаточный диск. Запускается обратная реакция, так как клапан снова вдавливается в седло и подача газа ограничивается. Давление газа на входе и выходе контролируется манометрами. Характеризуются тем, что по мере расхода газа из баллона рабочее давление повышается.

Большинство производителей рекомендуют комплектовать баллоны дополнительными устройствами одного бренда. На сайте нашего интернет-магазина вы найдете большой выбор газового оборудования и аксессуаров, среди которых подберете газовый редуктор для своих целей.

Определяем поколение ГБО по установленному оборудованию

Как определить поколение установленного ГБО по внешнему виду блоков оборудования под капотом.

В случае карбюраторного мотора всё просто. На него устанавливают первое или второе поколение ГБО. В карбюратор газ приходит через смеситель. Врезка смесителя располагается под воздушным фильтром. В случае инжекторного двигателя вариантов поколений в два раза больше.

Отличие первого поколения от второго

Разница кроется в процессе дозирования подаваемого газа. Первое поколение использует механический дозатор, а второе — шаговый электродвигатель. Последний получает импульсы от датчиков заслонки дросселя и лямбда-зонда.

Шаговый электродвигатель несложно заметить между испаряющим редуктором и смесителем. Принципиальной разницы в принципах работы первого и второго поколения нет. Второе удобнее в эксплуатации.

Расположение редуктора ГБО первого поколения. Фото УкрАвтономГаз

Определяем третее и четвертое поколения

Третее и четвертое поколения относятся к LPG-технологии. Газ поступает в двигатель в газообразной форме.

Практически повсеместно используется четвертое поколение. Третее было переходным и больше не производится. В коллекторе газ распределяется впрыском через газовые форсунки. Для каждого цилиндра своя форсунка. Работа системы контролируется блоком электронного управления ЭБУ. По нему и определяют установленное поколение.

Редуктор ГБО третьего поколения. Фото УкрАвтономГаз

Газ поступает в каждый цилиндр отдельно по аналогии с алгоритмом подачи топлива для бензина. В предыдущем поколении с одним дозатором газ подмешивался и сначала поступал во впускную трубу ресивера, после чего расходился по цилиндрам.

Настройщик регулирует впрыск с помощью топливной программы, чтобы точно регулировать подачу смеси для разных режимов работы двигателя. Такой подход позволил не возвращаться к настройкам позднее и точнее регулировать настройку программно, а не на глаз как в предыдущих поколениях.

Теперь ЭБУ следит не только за подачей топлива, но и за его уровнем в газовом баллоне, температурой газа в редукторе. Так же он управляет переключением с бензина на газ, выполняет работу бензиновых форсунок, чтобы бортовой компьютер не выдавал ошибок. Так же ЭБУ справляется с совместным впрыском газа с бензином.

Жидкий впрыск с LPI системами

Пятое, шестое и даже седьмое поколения ГБО являются скорее маркетинговым ходом, чем изменением системы. Правильней оглядываться на аббревиатуры, которые нанесли производители установок. Во всех случаях подразумевается работа инжекторного мотора с жидким газом. От газообразной технологии предшественника ничего не осталось. Все элементы оборудования заточены под жидкий впрыск газа.

Схема работы LPI-системы ГБО

Работа обеспечивается без использования испаряющего редуктора, поэтому его под капотом не будет. Функцию редуктора обеспечивает регулятор давления. Он отвечает за подачу газа. Газ приходит в цилиндры через специальные газовые форсунки или штатные бензиновые.

В России последние системы встречаются редко. В основном из-за высокой стоимости оборудования, которое в 2-3 раза превышает четвертое поколение ГБО.

Сертифицированный мультибрендовый центр по установке, обслуживанию и ремонту газового оборудования:

Настройка и регулировка ГБО на карбюраторном моторе

Хорошо известно, что установка ГБО (с учетом значительного подорожания бензина одновременно со снижением качества данного вида топлива) уже многие годы является практически единственной возможностью существенно сократить расходы в рамках эксплуатации бензинового двигателя.

Сегодня различные поколения газобаллонного оборудования можно повсеместно встретить на карбюраторных и инжекторных авто. Если говорить об инжекторе, перевести на газ можно не только моноинжекторные двигатели и моторы с распределенным впрыском, но и силовые агрегаты, в которых топливо подается в каждый цилиндр напрямую (прямой впрыск).

Если точнее, на таких моторах главной задачей является правильно настроить редуктор-испаритель. Далее мы поговорим о том, как выполняется настройка газового редуктора автомобиля с карбюратором, а также какие особенности и нюансы нужно учитывать, чтобы добиться оптимальных результатов.

Как настроить и отрегулировать ГБО на двигателе с карбюратором

Начнем с того, что когда речь идет о газовом оборудовании на карбюраторном двигателе, основные манипуляции сводятся к настройкам редуктора-испарителя. Указанный редуктор позволяет выполнить следующее:

• отрегулировать давление газа применительно ко второй ступени (настроить чувствительность);
• выставить количество газа, который проходит через клапан ХХ;

Итак, общая процедура настройки выглядит следующим образом:

• Сначала двигатель запускается, причем запуск должен производиться на бензине.
• Далее силовой агрегат, работающий на бензине, должен выйти на рабочие температуры.
• После прогрева нужно выставить на карбюраторе холостые обороты 950-1000 об/мин.
• Далее подачу бензина нужно перекрыть и выждать, пока его остатки будут выработаны.

Теперь переходим к настройке ГБО. На начальном этапе регулировок следует:

• Вывернуть дозатор полностью (сечение канала для подачи газа открыто максимально).
• Если дозатор имеет раздельные секции, позволяя отдельно производить регулировки по каждой камере, тогда для первой камеры выставляется полное открытие канала, а для второй канал открывается по минимуму.
• Регулировочный винт, который позволяет настраивать ХХ, сначала полностью закручивается, после чего его следует отпустить на 5 оборотов;
• Что касается винта чувствительности, его следует поставить в среднее положение.

Далее нужно приступать к настройкам режима холостого хода. После того, как все описанные выше манипуляции были завершены, двигатель автомобиля нужно завести, при этом запуск уже производится на газу. Также необходимо вытянуть «подсос».

Затем следует поднять обороты до 1750-1950 об/мин, далее, вращая винт холостых на несколько оборотов, параллельно убирается подсос. Операцию зачастую приходится проделывать по нескольку раз. Основной задачей является найти такие обороты холостого хода, чтобы при полностью убранном подсосе двигатель работал устойчиво на ХХ.

В случае, когда обороты ХХ начинают сильно плавать, тогда винт холостого хода откручивается на максимум. Если же устойчивой работы мотора добиться не удается, тогда винт чувствительности закручивается на пару оборотов обратно, после чего вся процедура настройки повторяется заново.

Как видно, необходимо найти правильный баланс между винтом «количества» газа и винтом холостого хода. Удачным результатом можно считать такой, когда винт чувствительности полностью закручен, а обороты ХХ составляют около 1150-1200 об/мин, при этом мотор работает ровно.

Завершающим этапом можно считать дополнительную подстройку холостых оборотов при помощи соответствующего винта. Указанный винт еще немного закручивается, обороты опускаются до минимально возможных, затем винт немного откручивается, а обороты ХХ должны стать на отметку около 1 тыс. об/мин.

Настройка «отклика» на нажатие педали газа и количества подаваемого газа

После того, как обороты холостого хода были выставлены, необходимо добиться того, чтобы двигатель быстро реагировал и набирал обороты при нажатии на газ. Для этого необходимо постепенно откручивать регулировочный винт чувствительности до момента, пока обороты ХХ не начнут меняться. Как только было замечено изменение холостых оборотов, указанный винт нужно завернуть обратно на 2/3 от 1 полного оборота или на один оборот с четвертью (в зависимости от того или иного ДВС и т.д.).

По окончании нужно нажать на педаль газа, сначала плавно, затем можно понажимать резко. Главное, если настройка сделана правильно, не должно быть никаких провалов, двигатель должен быстро выходить из режима ХХ, адекватно реагировать на педалирование, хорошо раскручиваться и резво откликаться на любые нажатия педали газа.

• После того, как настройки были закончены и отзыв на педаль газа не вызывает нареканий, нужно переходить к настройкам самого дозатора. Для этого следует поднять обороты, в среднем, до 3 или 3.5 тыс. об/мин без подсоса. Для этих целей лучше пригласить помощника, который будет нажимать на газ.

Итак, когда положение винта, приводящее к изменению оборотов, было найдено, следует отвернуть винт от этого положения на половину или 3/4 четверти оборота. Обратите внимание, если установлен дозатор, который имеет две секции, тогда все описанные выше манипуляции проводятся с первой камерой.

Рекомендуем также прочитать статью о том, какие преимущества и недостатки имеет ГБО. Из этой статьи вы узнаете о плюсах и минусах газового оборудования для авто, какое влияние газ оказывает на двигатель и т.д.

Вторую камеру выставляют до 1/3 от первой. В том случае, если редуктор также имеет возможность регулировки давления первой ступени, тогда потребуются дополнительные действия.

1. Прежде всего, мотор нужно заглушить, после чего перекрывается газовая магистраль. Затем к полости первой ступени подключается манометр. Само подключение реализуется через контрольное отверстие, которое перекрыто винтом.
2. Что касается манометра, прибор должен иметь шкалу 1.5 кгс на квадратный сантиметр. После подключения следует открыть подачу газа и завести двигатель. В режиме холостого хода настраивается давление на первой ступени по манометру.
3. Показатель должен оставлять 0.38-0.42. Выставив давление, регулировки холостых оборотов и чувствительности редуктора следует провести повторно.

Что в итоге

Как видно, регулировка газового оборудования на карбюраторном двигателе не является сложной процедурой (за исключением настройки давления в двухсекционном дозаторе ГБО 2 поколения). Отметим, что грамотно проведенная процедура позволяет добиться устойчивой работы мотора на всех режимах, двигатель хорошо реагирует на педаль акселератора, не происходит потери мощности и т.д. Расход газа также остается в пределах нормы для того или иного карбюраторного ДВС.

Рекомендуем также прочитать статью о том, можно ли поставить ГБО на автомобиль с турбиной. Из этой статьи вы узнаете об особенностях установки газового оборудования на турбированный двигатель, а также об особенностях и нюансах такого монтажа на ДВС с турбонаддувом.

Добавим, что для проверки качества всех регулировок и финальной подстройки следует резко нажать на педаль газа, после чего винт чувствительности постепенно закручивается на ¼ от полного оборота за один шаг. Делать это нужно до того момента, пока не появится «провал» при наборе оборотов.

После того, как положение винта, при котором появляется провал, было найдено, нужно отпустить указанный винт на половину оборота. Уловить изменения оборотов можно по слуху, анализируя изменения в работе мотора. Также настройки дозатора при необходимости нужно провести повторно.

Дело в том, что при минимальной подаче газа силовой агрегат будет работать на обедненной смеси. При этом значительно сэкономить на горючем не получится, однако для двигателя ущерб может быть очень большим. Работа на переобедненной смеси приводит к перегревам, детонации, прогару клапанов, появлению трещин в блоке и ГБЦ и другим серьезным последствиям.

Как установка ГБО и переход на газ влияет на двигатель и моторесурс. Особенности настройки газового оборудования, подбор масла и обслуживание ДВС на газу.

Преимущества и недостатки использования газобалонного оборудования. Обслуживание и эксплуатация ГБО, польза и вред газа для двигателя и штатных систем.

Перевод дизельного двигателя на газ: принци работы газодизеля, особенности установки ГБО на дизельный мотор. Преимущества и недостатки ГБО на дизеле.

Газобалонное оборудование. Классификация, принципы работы и конструкция. Различные поколения газовых систем, ГБО для моторов с непосредственным впрыском.

Принцип работы и отличительные особенности газовых форсунок. Основные парметры при выборе форсунок для ГБО 4. Какие газовые форсунки лучше купить.

Особенности установки ГБО на мотор с турбонаддувом. Какое газобалонное оборудование лучше ставить на двигатели с турбиной. Советы и рекомендации.

Сравнение редукторов для ГБО

За подачу газа к двигателю при работе с газобаллонным оборудованием отвечает специальное устройство: вакуумный или электронный редуктор. Эта аппаратура необходима для стабилизации подачи топлива, поступающего к форсункам.

Независимо от типа они понижают и выравнивают давление сжиженного или сжатого летучего вещества до рабочего состояния. Только после этого топливо поступает в магистраль и далее в двигатель. Владелец машины может приобрести и установить электронный или вакуумный редуктор, в зависимости от модели авто и типа системы ГБО. Их устройство как раз и разберём.

Вакуумный газовый редуктор

Устанавливается на машины с карбюратором. Это устройство полностью механическое, имеет одну ступень регулировки.

Конструкционно вакуумный редуктор двухступенчатый. Первая ступень называется редукционной. Она испаряет летучую смесь и снижает силу напора до диапазона 0,45 — 0,65 бар. Вторая ступень регулировочная, сопряжена со смесителем. Там происходит дальнейшее снижение давление до 1-2 атмосфер и передача в остальные узлы системы. При остановленном двигателе подача горючего перекрывается.

Этот тип применяется в ГБО 1 и 2 поколения.

Устройство газового редуктора вакуумного типа

В механическую конструкцию пневморегулятора безвоздушного типа входят основные элементы — камеры 1 и 2 ступени, теплообменник, разгрузочное устройство и штуцер.

• Входной канал для сжатого газа.
• Седло клапана.
• Диафрагмы первой, второй ступени и разгрузочного устройства.
• Пружины перед первой камерой и в разгрузочном отсеке.
• Клапаны ступеней.
• Регулировочный винт.
• Рычаги клапанов.
• Магниты, постоянный и электро.
• Выходной канал.

Электронный газовый редуктор

Применяется для автомашин с инжекторным карбюратором. Для них и был разработан. Безвоздушный аналог не обеспечивал комфортную смену видов топлива, поэтому был заменен на новый модуль.

Устройство газового электронного редуктора

Конструкция практически повторяет вакуумный регулятор газа. Вместо мембраны, отключающей доступ горючего, установлен электронный клапан. Он отвечает за подачу топлива. Изделие устанавливается в ГБО 2, 3 и 4 поколения. Электронный регулятор перекрывает доступ топлива после остановки мотора.

Какой редуктор лучше

Преимущество регулятора с электроклапаном над пневмоустройством заключается в автоматической подачи газа в двигатель. Водителю нет необходимости осуществлять переключения в ручном режиме при запуске или остановке мотора.

Обслуживание электронного и вакуумного редуктора одинаковое. Достаточно сливать конденсат каждые 2-4 тысячи километров, и заменять фильтры каждые 10 тысяч км.
