Регулировка доводчика двери

Дверной доводчик — специальный механизм, предназначенный для обеспечения автоматического закрывания дверей. Представляет собой гидравлическую систему, пружину и цилиндрический поршень, помещенные в металлический корпус.

На рынке можно приобрести доводчики со скользящей или рычажной штангой торговых марок Apecs, Geze, Abloy, Porter, Diplomat, Palladium, Dorma:

  • верхнего расположения, монтируемые в верхней части коробки и дверного полотна;
  • напольные: для их монтажа в полу проделывают специальное отверстие;
  • невидимые, устанавливаемые непосредственно в дверное полотно или коробку.

Нужна ли регулировка доводчика двери?

Регулировка доводчика двери — обязательная процедура, которую нужно проводить минимум два раза в год. При сильной вилке сезонных температур регулировку проводят 4 раза.

Дело в том, что рабочей жидкостью, обеспечивающей консистентную смазку шарниров и правильное функционирование механизма, выступает машинное масло. Его вязкость напрямую связана с температурой окружающей среды: при понижении показателей оно становится более густым, при повышении — более жидким. Чтобы обеспечить нормальное функционирование, механизм настраивают на нужную «волну».

Пункты регулировки

Регулировка доводчика двери своими руками предполагает проведение целого ряда мероприятий и включает:

  • регулировку скорости открывания/закрывания. Для уменьшения темпа закрывания регулировочный клапан нужно повернуть против часовой стрелки. Для увеличения скорости — по ходу часов;
  • корректирование задержки открывания двери и скорость «дохлопа».

Отметим, что дополнительными клапанами снабжены не все доводчики. Если на торцевой части вы увидите два винта, помните, что с помощью винта № 1 регулируется скорость закрывания дверей в диапазоне от 15 до 180°. №2 отвечает за «дохлоп» — от 1 до 15°. Закручивая и откручивая их, добиваются нужного темпа открывания/закрывания дверного блока.

Некоторые доводчики снабжены функцией hold-open, позволяющей зафиксировать дверь в открытом положении. Для установки фиксатора нужно открыть ее (на 90 или 180° — в зависимости от особенностей монтажа) и зятянуть фиксатор. Для снятия фиксации дверь нужно потянуть на себя и аккуратно закрыть.

Четыре «не», касающиеся регулировки доводчиков

  • не поворачивайте регулировочные клапаны больше, чем на два оборота (от нулевого положения);
  • не подталкивайте дверь, не «помогайте» доводчику выполнять свою «работу»;
  • не подпирайте дверь посторонними предметами, не подвешивайте на нее тяжелые вещи;
  • не игнорируйте инструкцию для пользователей: только тщательное соблюдение правил обеспечит продолжительно бесперебойное функционирование доводчика.

Если вы заметили, что масло уже подтекло, работы по регулировке выполнять уже поздно — механизм требует замены.

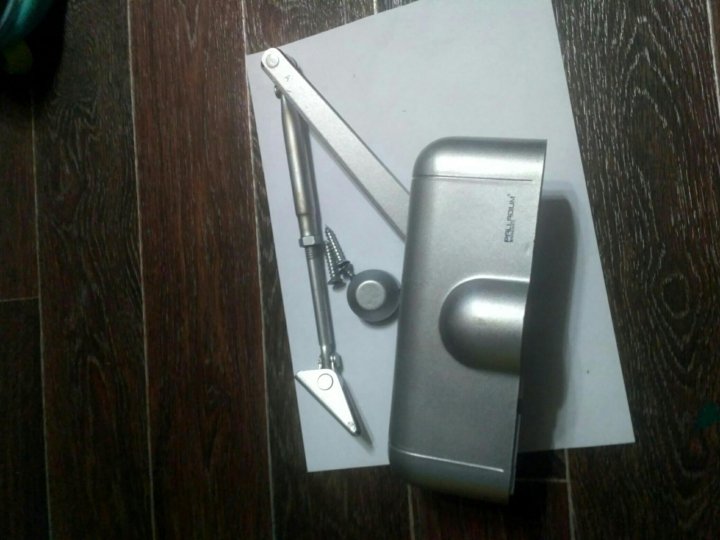

Доводчик дверной Palladium 10120 BC белый 80-120 кг — описание

Доводчик дверной Palladium 10120 BC белый 80-120 кг

Доводчик дверной Palladium 10120 BC белый 80-120 кг

Доводчик дверной Palladium 10120 BC устанавливается на двери, имеющие размеры дверного полотна до 1000х2400 мм или массу от 80-120 кг. Служит для плавного автоматического закрывания дверей офисных и жилых помещений. Модель оснащена двумя регулируемыми клапанами, отвечающими за скорость закрывания двери и скорость доводки двери для окончательной фиксации, а также дополнительной функцией — BС.

BC (Ветровой тормоз) — функция, которая предохраняет дверь от ударов об стену при резких порывах ветра или при излишне приложенном усилии при открывании.

Доводчики продлевают срок службы полотна и петель. Позволяют экономить на электричестве, сохраняя в помещении тепло зимой и прохладу от кондиционера – летом. Корпус изделия выполнен из долговечного и прочного сплава цветных металлов (ЦАМ): цинка, алюминия и меди. Данный материал не подвержен коррозии и устойчив к высокой влажности.
Все модели доводчиков Palladium морозостойкие, что дает возможность установить их на входную дверь, имеют дополнительные функции и прослужат не менее 10 лет в офисе и более 30 лет в доме.

Основные характеристики дверного доводчика Palladium 10120 BC:

  • Температурный диапазон использования: — 35°С. +45°С
  • Комплектность: доводчик, крепеж
  • Материал корпуса ЦАМ, сталь
  • Регулируемая скорость закрывания двери (Close Speed). Возможность изменения скорости закрывания двери до угла 15°
  • Регулируемая скорость доводки двери (Latch Speed). Возможность изменения скорости доводки двери на участке от 15° до 0°
  • «Ветровой тормоз» (Back Check) — предотвращение распахивания двери в секторе от 70° до 180°, защита от порывов ветра или ударов

Верхние доводчики являются наиболее распространенными и привычными. Принцип действия доводчиков достаточно прост: при отпускании двери пружина, находящаяся внутри корпуса доводчика, разжимается, тем самым через поршень и систему шестеренок приводя в действие рычаг, закрывающий дверь.

Регулировка и правильный монтаж доводчика позволят раз и навсегда решить проблему сквозняков, а также побороть лень и забывчивость некоторых посетителей. Чаще всего такое устройство устанавливают в местах, где наблюдается большая проходимость людей: офисах, подъездах жилых домов, торговых центрах, вокзалах и т. п. Нередко это приспособление встречается в частном доме, особенно у тех хозяев, кто любит и ценит свой комфорт и стремится сделать жилище как можно более уютным.

Вся продукция, производимая под брендом Palladium, имеет высокое качество и современный дизайн. Торгово-производственная компания Palladium имеет успешный опыт деятельности на рынке дверной фурнитуры и замков, начиная с 2000 года. За это время компания зарекомендовала себя, как профессионального, добросовестного, ответственного непрерывно развивающегося лидера в данной отрасли.

Как отрегулировать доводчик двери

Как отрегулировать доводчик двери

Беззвучное плавное открытие и закрытие дверей обеспечивают сервисные механизмы. Установленные доводчики влияют на скорость, фиксируют полотна в открытом положении. На входах в здания используются модели с ветровым тормозом. Обзор содержит рекомендации, как отрегулировать доводчик двери, улучшить состояние и работу оборудования.

Виды доводчиков

Производители выпускают оборудование двух видов:

  • кулачковые слайдовые;
  • зубчатые рычажные.

Кулачковые модели предназначены только для легких конструкций. «Кулачок» перемещается по роликам и давит на рабочую пружину. Механизм обеспечивает плавное закрывание.

Самый распространенный вариант – зубчатые рычажные механизмы. Энергия передается пружине через шестеренки. Такие доводчики подходят для тяжелых полотен с кодовыми замками.

В зависимости от размещения различают:

  • верхние (накладные);
  • напольные;
  • скрытые (рамные) доводчики.

Верхние модели устанавливаются над створками. Входные и фасадные группы оборудуются моделями, адаптированными для эксплуатации в холодном или жарком климате. Недорогие устройства оборудуются скользящим стержнем или зубчатым механизмом.

Напольные варианты крепятся снизу дверных блоков. Это оптимальный вариант для офисных, банковских помещений, торгово-развлекательных комплексов. Приспособления практически незаметны посетителям.

Напольные конструкции часто устанавливаются под стеклянные, домофонные двери, раскрывающиеся в обе стороны. Стандартные регуляторы рассчитаны на створки массой до 120 кг. Внутренний амортизатор предотвращает удары полотна о дверную коробку. Амортизационный механизм снижает нагрузки, продлевает срок эксплуатации.

Скрытые конструкции размещаются внутри рамы или в полу. Минимальная толщина дверного полотна для установки – 40 мм. Самостоятельная регулировка механизмов практически невозможна из-за сложного доступа. Такое оборудование предназначено для помещений с повышенными требованиями к оформлению интерьера.

Элементы конструкции и основные характеристики

Устройства состоят из корпуса, пружины, поршня, регулировочных винтов, шестеренок, подшипников, резиновых уплотнителей, крепежных элементов. Большинство моделей имеет металлический корпус. Декоративная отделка из пластика чаще используется на моделях, предназначенных для межкомнатных дверей.

Температурный диапазон эксплуатации составляет -40 – +50 градусов. Огнестойкие конструкции, предназначенные для противопожарного оборудования, банковских хранилищ, выдерживают воздействие огня до +300 градусов.

Оптимальная модель подбирается по параметрам дверного блока. Учитываются вес створки, ширина полотна. Производители выпускают различные серии для внутренних помещений и наружной установки, раздвижных конструкций. Корпуса уличных моделей защищены от проявлений вандализма, попадания внутрь пыли и грязи.

По максимальной нагрузке оборудование разделяется на несколько классов – от EN1 до EN7. Класс определяется массой доводчика, дверного полотна, шириной проема. Устройства EN1 рассчитаны на максимальный вес 20 кг, ширину проема до 75 см, EN7 – на 160 кг и 160 см.

При выборе учитывается ориентация – левосторонняя или правосторонняя. Рабочий ресурс рассчитан на определенное количество циклов открывания-закрывания. Цвет и дизайн выбранной модели должны соответствовать интерьеру помещения.

Принцип действия механизмов может быть:

  • гидравлическим;
  • пневматическим;
  • электрическим.

Во время открывания створок пружина сдавливается и аккумулирует энергию для возврата дверного полотна в исходное положение. Давление оказывает поршень тягового устройства. Рейки и зубчатые шестеренки перемещают поршень. Высота зубчатых шестерней регулируется винтами.

Поршень во время движения открывает и закрывает отверстия для перелива масла. Масло через систему клапанов перетекает в свободную часть корпуса. Распрямляющаяся пружина обеспечивает плавный обратный ход. Пружина передает энергию штоку или рейке. Благодаря системе рычагов конструкция возвращается в исходное положение.

Шток перемещается в масле, проталкивает жидкость через жиклеры. Вязкая среда препятствует передвижению. Пружина продолжает воздействовать на шток, и дверь начинает закрываться. Как регулировать доводчик? Чтобы изменить скорость перемещения, оптимизируется сечение жиклеров, пропускающих масло.

При закручивании винта с масляным сальником перекрываются просветы технологических отверстий. Объем меняется медленнее, угловая скорость створки уменьшается. В конце цилиндра поршень доходит до системы отверстий, соответствующих дохлопу (доводке).

Когда необходима регулировка

В большинстве случаев настройку и регулировку доводчика можно выполнить своими руками, самостоятельно. Первичная настройка механизма выполняется сразу после установки. Профилактический осмотр, устранение мелких неисправностей проводятся 2-3 раза в год.

Как отрегулировать доводчик? На состояние смазочной жидкости влияет состояние окружающей среды. Детали конструкции подвергаются постоянному температурному расширению и сжатию. Зимой масло густеет, скорость движения двери замедляется. Летом конструкция нагревается, створки закрываются очень быстро. Поэтому основные процедуры проводятся во время смены сезонов.

Корректировки выполняются во время планового технического обслуживания. В процессе настройки устанавливаются оптимальные параметры. При постоянных колебаниях температуры доводчики регулируются чаще – один раз в три-четыре месяца.

Значительные колебания температуры разрушают механизм, появляются поломки и повреждения. При первых признаках неисправностей устройство проверяется. Устраняются протечки масла, заменяются изношенные детали.

Важно! При сложных неисправностях знание, как регулируется доводчик, не поможет решить проблему. В таких случаях устройство сдается в ремонт или заменяется на новое.

На частоту планового обслуживания влияют срок эксплуатации оборудования (старое чаще ломается), частота использования, среднее значение постоянных нагрузок.

Основные параметры регуляции

Во время открытия двери механическая энергия движения трансформируется встроенным приводом. Обратный процесс состоит из двух фаз:

  • закрывание;
  • доводка.

Закрывание переводит дверь из любого исходного состояния до положения «угол со стеной 15 градусов». Заключительная фаза доводки (дохлопа) обеспечивает плавное движение полотна в цикле «от 15 до 0 градусов».

Корректировка способствует медленному закрыванию дверного блока, уменьшению силы хлопка.

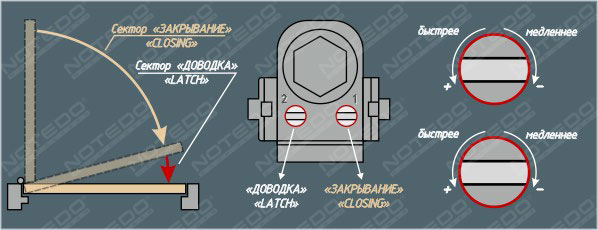

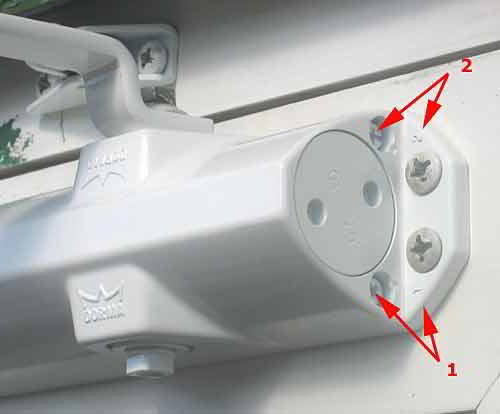

Доводчики имеют два винта, регулирующие каждую из фаз. Винт с маркировкой «1» соответствует закрыванию, с обозначением «2» – доводке (дохлопу). Некоторые модели оборудуются третьим винтом, регулирующим усилие открывания-закрывания.

Расположение регуляторов и рекомендации по обращению, как правило, приводятся в инструкции по эксплуатации. Обычно винты находятся под защитной крышкой с лицевой стороны корпуса или сбоку.

Скорость перемещения створки меняется подкруткой винтов. Для наладки необходима отвертка. Перед началом работ полотно открывается до конца и фиксируется.

Как ослабить доводчик двери? Поворот винта против часовой стрелки замедляет полотно. Дохлоп должен быть медленным, чтобы полотно не разбилось о коробку.

Как подтянуть доводчик двери? Закручивание по часовой стрелке увеличивает скорость движения.

Чаще всего для регулировки достаточно поворота винта на ¼. Нельзя делать больше двух оборотов от нулевого положения. Знаете, как ослабить доводчик правильно? Регулировка дохлопа выполняется после завершения регулировки скорости движения.

Важно! После завершения регуляции проверьте время закрывания двери. Рекомендуемый период прохода полотна от 90 до 0 градусов – 5 секунд. Заданные параметры корректируются, если закрытие длится слишком долго или наоборот, слишком быстро и резко. Механизм регулируется и в тех случаях, когда дверь туго открывается. При настройке необходимо проверить параллельность длинной тяги каналу. Если есть отклонения, уровень регулируется винтами крепления.

Дополнительные параметры регуляции

Кроме основных параметров, регулировка может повлиять на:

  • скорость открытия;
  • максимальный угол распахивания;
  • силу закрывания.

Скорость открытия необходимо регулировать, чтобы при резких толчках не портились дверные полотна и стены. На входах в здания устанавливаются доводчики, оборудованные опцией «ветровой тормоз».

Открытое дверное полотно удерживает в одном положении специальный фиксатор Hold-Open . Чтобы увеличить время задержки, этот рычаг ФОП затягивают. Наладка производится, когда дверной блок открыт на 95-100 градусов. Если распахнуть дверь под определенным углом, она останется открытой. Чтобы отменить действие фиксатора, достаточно потянуть створку на себя.

При неполном распахивании механизм не срабатывает. Угол двери, фиксируемый по Hold-Open , устанавливается регулировочной гайкой. Вращение по часовой стрелке увеличивает угол открытия. Дополнительные опции позволяют зафиксировать створку на определенное время, например, для проветривания.

Электромагнитные и электромеханические фиксаторы устанавливаются на подъездные, домофонные двери. В запрограммированный период действия – 30-40 секунд – возможен легкий доступ родителям с детскими колясками, пожилым людям, лицам с ограниченными возможностями. Автоматическое закрытие позволяет избежать потерь тепла, особенно в зимний период.

Настройка силы закрывания производится лапкой рычага. Поворот переключает режимы EN 3 – EN 4. Тормоз предотвращает открытие дверей сквозняками, животными, маленькими детьми. Настройка правильного режима – средство профилактики ударных нагрузок, ограничения максимального открытия.

Правила регулировки и эксплуатации

Как настроить доводчик правильно? Кроме запрета вращения регулировочных винтов больше чем на два оборота, производители рекомендуют учитывать следующие ограничения.

Нельзя допускать перекосы устройства при монтаже. Постоянные нагрузки быстро выводят конструкцию из строя.

Недопустимо сильное давление на закрывающуюся дверь.

Не рекомендуется подпирание створки в полуоткрытом положении. Лучше использовать функцию Hold Open.

Нельзя вешать на дверное полотно тяжелые зеркала, другие предметы. Это приведет к повреждению выставленной диагонали.

Если уровень нагрузок на доводчик превышают критические значения, срабатывает механизм автоматической защиты. Масло равномерно распределяется по клапанам. Доводчик не отходит от дверного полотна, минимизируется вероятность поломок.

Соблюдение рекомендаций производителей продлит срок эксплуатации. Если вы знаете, как настроить доводчик двери, то предотвратите появление неисправностей.

Особенности распространенных моделей

Самые популярные доводчики – устройства брендов Dorma , «Дипломат» , Geze , Apecs . Каждая серия имеет свои отличительные особенности.

Модели Dorma относятся к классическим «верхним» механизмам. Устройства оборудуются дополнительным рычагом, меняющим усилия для запирания. Дорма часто устанавливаются на наружные и внутренние металлические двери.

Гидромеханическая серия «Дипломат» отличается простыми схемами, нетребовательна в обслуживании. Корпус и детали изготавливаются из высокопрочной стали. В процессе регулировки меняются уровни натяжения пружин, корректируются режимы «открытие-закрытие». Некоторые модификации не имеют настройки дохлопа.

Устройства Geze размещаются над дверными конструкциями. Продукция высокого качества производится в Германии. Регулировке подлежат демпфирование открытия, скорость закрывания. Конечный дохдоп Гезе настраивается с помощью рычажной тяги.

Серия Apecs отличается наличием механизмов постоянной фиксации, длительным сроком службы. Морозоустойчивые устройства легко выдерживают постоянные нагрузки.

Доводчики удобны, практичны, легко монтируются. Устройства снижают нагрузку на дверные полотна и петли. Регулировка меняет силу, скорость открытия-закрытия на оптимальные параметры. Использование дополнительных опций способствует удержанию створки в открытом положении.

Если необходима дополнительная информация, как регулировать доводчик двери, помощь в выборе, обращайтесь к онлайн консультанту. Покупайте лучшее оборудование и фурнитуру в интернет-магазине ТБМ-Маркет !
