Сход-развал 3D

Сход-развал 3D

Сход-развал 3D.jpg

Стенд регулировки схождения-развала колес с технологией 3D
для грузовых автомобилей предназначен для измерения и регулировки углов установки колес грузовых автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных заводов и диагностических центров.

Стенд позволяет производить измерение грузовых автомобилей с колесной базой до 16 метров.

Функционирование приборов основано на измерении угловых параметров, определяющих положение осей и колес автомобиля с помощью видеокамер и плоских мишеней с градиентным рисунком.

Особенности принципа работы:

  • задние оси измеряются поочередно;
  • с помощью специальной мишени-щупа измеряются контрольные точки рамы автомобиля;
  • используются более грузоподъемные передние поворотные платформы.

Основные преимущества:

  • Расстояние от камер до центра передних поворотных платформ 2000 — 3500 мм*
  • Позволяет производить измерение грузовиков с колесной базой до 16 метров.
  • Обеспечивает возможность сквозного проезда.

Стенд содержит следующие основные элементы:

1. Компьютерная стойка.

  • эргономичная рабочая панель управления;
  • полноразмерная клавиатура;
  • беспроводной пульт управления;
  • современный, высокопроизводительный процессор;
  • 21,5 дюймов LCD цветной широкоформатный монитор;
  • цветной струйный принтер;
  • программное обеспечение Техно Вектор с трехмерной визуализацией.

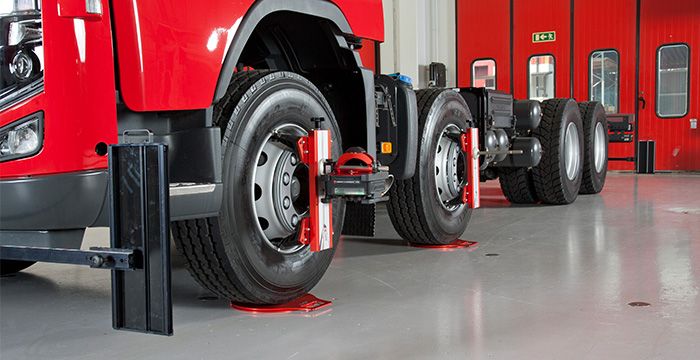

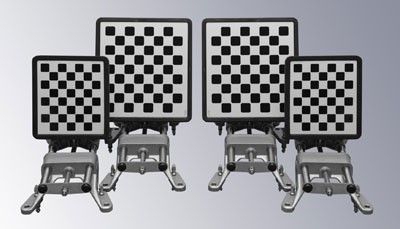

2. Самоцентрирующиеся захваты колес.

  • Самоцентрирующиеся колесные адаптеры работают с колесными дисками до 24”.
  • Пассивные отражатели без содержания электронных элементов, состоящие из:
  • плоских мишеней с градиентным рисунком, покрытым защитным слоем;
  • прочного ударо-защищенного корпуса.

1.jpg 2.jpg

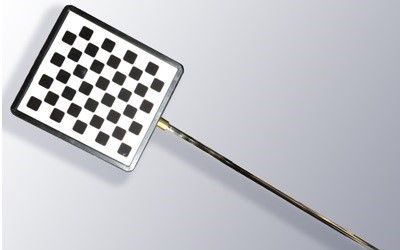

4. Специальная мишень-щуп.

  • Специальная мишень-щуп позволяет быстро и точно производить измерение положения рамы грузового автомобиля для определения центральной линии автомобиля.

3.jpg 4.jpg

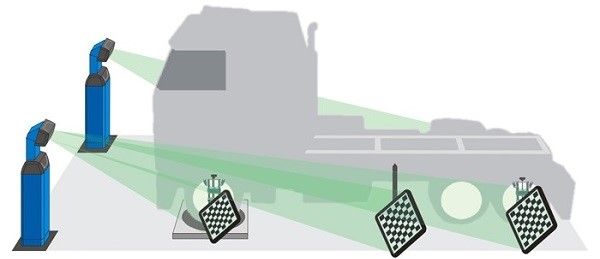

5. Система машинного зрения.

Корпуса системы машинного зрения представляют собой вертикальные стойки, оснащенные прецизионными сетевыми камерами с высококачественными матрицами. Передача данных с камер на компьютер осуществляется по протоколу TCP/IP.

Такое расположение системы машинного зрения позволяет учесть индивидуальные особенности конкретного рабочего места, а так же обеспечивает возможность сквозного проезда.

Система машинного зрения автоматически распознает мишени, установленные на колеса автомобиля, и положение мишени-щупа, а затем с высокой точностью вычисляет их геометрическое положение в пространстве.


Для уточнения информации, свяжитесь с нашими специалистами: +7 (4932) 95-55-22


ООО «Ивановский автоцентр «КАМАЗ» Официальный представитель ПАО «КАМАЗ» в Ивановской области

Регулировка угла схождения колес камаз

Запасные части, комплектующие детали и ремонт автомобилей Камаз-5320, 4310, 55111, 43118, 65115, 6520

Передняя ось автомобиля Камаз-4308

Передняя ось в сборе со ступицами, колесами, тормозными механизмами и тягой рулевой трапеции Камаз-4308 показаны на рис. 39.

Балка передней оси с поворотными кулаками, рычагами рулевой трапеции в сборе показана на рис. 40.

Конструкция ступицы с тормозным барабаном обеспечивает установку на автомобили Камаз-4308 дисковых колес с креплением по типу ISO.

Рис.39. Передняя ось Камаз-4308 с тормозами

1 — ось передняя; 2 — ступица колеса с диском тормоза, подшипником и манжетой; 3 — тормоз передний; 4 — крышка; 5 — прокладка; 6 — гайка подшипников; 7 — шайба; 8 — подшипник роликовый конический 6-7610 А однорядный; 9, 10, 11-болт; 12, 13, 14 — шайба пружинная; 15 — скоба; 16 — датчик; 18 — втулка датчика.

Техническая характеристика передней оси Камаз-4308

Продольный наклон шкворня относительно рамы — 2°40′

Поперечный наклон шкворня — 3°30′

Максимальный угол поворота внутреннего (относительно центра поворота) колеса — Не менее 45°

Развал колес — 1°30′

Схождение колес (по центру закраин ободов), мм — 0-2

Размер обода, дюймы — 6,75-19,5

Размер шины, мм — 245/70 R19.5

Давление в шинах, кПа (кгс/см2 ):

— передней оси — 686±20 (7,0±0,2)
— задней тележки — 637±20 (6,5+0,2)

Передняя ось Камаз-4308 (рис. 40) неразрезная, с поворотными кулаками вильчатого типа и коническими шкворнями.

Между торцами проушин балки и кулаками установлены шайбы толщиной 1,5 мм и 0,25 мм, с помощью которых регулируют осевой зазор в шкворневом соединении. Подшипники скольжения и опорные подшипники смазывают через пресс-масленки 19.

Верхний и нижние поворотные рычаги Камаз-4308 закреплены на кулаках шпильками с коническими разрезными втулками и самоконтрящимися гайками. Углы поворота кулаков ограничены упорами, ввернутыми во фланцы поворотных кулаков и зафиксированными гайками.

Упоры при максимальном повороте колес упираются в бобышки на балке оси. На цапфах кулаков (рис. 39) гайками 6 закреплены ступицы 2 колес.

Для уменьшения износа шин и улучшения устойчивости и управляемости автомобиля Камаз-4308 ступица в сборе с тормозным барабаном балансируется.

Рис. 40. Передняя ось Камаз-4308

1 — кулак поворотный; 2 — тяга рулевой трапеции; 3 — опорный подшипник; 4 — балка передней оси; 5 — втулка распорная; 6 — втулка кронштейна; 7 — кольцо манжеты; 8 — крышка нижняя; 9 — рычаг тяги сошки; 10 — рычаг поворотного кулака; 12-шкворень; 13 — клин шкворня; 14, 15-болт; 16, 17, 18-гайка; 19 — масленка; 22, 23, 29 — шайба пружинная; 26 — шпилька; 27 — шплинт разводной; 30 — кольцо уплотнительное.

Ступица вращается на двух конических роликовых подшипниках 8. На внутренней и внешней обоймах подшипников передней ступицы Камаз-4308 имеется маркировка. Маркировка должна в точности совпадать для обеих обойм. Внутренняя обойма подшипника упирается в упорное кольцо.

Подшипниковый узел снаружи защищен от пыли и грязи крышкой 4 с прокладкой 5, с обратной стороны — манжетой, установленной в расточке ступицы; рабочие кромки манжеты опираются на кольцо 7 (рис. 40).

Тормозные механизмы передних колес смонтированы на суппортах, которые крепятся болтами к фланцам поворотных кулаков.

Рулевая трапеция передней оси Камаз-4308 включает поперечную тягу, шаровые пальцы которой коническими хвостовиками плотно входят в конические отверстия рычагов 10 и закреплены гайками со шплинтами.

Аналогично крепится продольная рулевая тяга к рычагу поворотного кулака и к тяге сошки рулевого механизма. Поперечный угол наклона шкворня и угол развала колес обеспечиваются при изготовлении деталей передней оси. Эти углы не регулируются. Продольный угол наклона шкворня определяется подвеской передней оси Камаз-4308.

Колеса — дисковые, стальные, размер 6,75-19,5, с трехкомпонентным ободом, с креплением по типу ISO 4107-79 (рис. 41). Съемное бортовое кольцо удерживается на ободе замочным разрезным кольцом, размещенным в канавке обода.

Колеса задние сдвоенные (рис. 42), монтируются на ступицу по центральному отверстию в дисках колес и закрепляются 8 гайками с шайбами. Для доступа к вентилю внутренних колесКамаз-4308 применен удлинитель вентиля, закрепленный на кронштейне.

Колесо запасное вместе с механизмом подъема закреплены на правом лонжероне рамы в горизонтальном положении (рис. 43). Усилие подъема запасного колеса не более 50 кгс.

Рис. 41. Колесо Камаз-4308 дисковое

1 — диск; 2 — обод; 3 — кольцо замочное; 4 — груз балансировочный; 5 — кольцо бортовое; 6 — колесо.

Рис. 42. Колесо автомобилей Камаз-4308 дисковое сдвоенное

1 — колесо с шиной; 5 — гайка с шайбой; 6 — кронштейн; 7 — удлинитель вентиля.

Рис. 43. Колесо Камаз-4308 запасное

1 — опора запасного колеса; 2 — кронштейн запасного колеса; 5 — вал ворота; 6 — канат ворота: 7 — вкладыш каната ворота; 8 — защелка ворота; 9 — пружина защелки ворота; 10 — храповик ворота; 11 — пружина тарельчатая; 14 — гайка; 16 — шплинт.

Читать еще:  Как отрегулировать шкворень на уаз 469

Техническое обслуживание передней оси Камаз-4308

При техническом обслуживании передней оси Камаз-4308 выполняются следующие операции:

— проверить состояние и крепление колес, запасного колеса;

— проверить состояние шин (давление в шинах);

— смазать шкворни поворотных кулаков Камаз-4308;

— сменить смазку в подшипниках ступиц задних и передних колес;

— отрегулировать схождение передних колес;

— отрегулировать подшипники ступиц передних колес (при вывешенных колесах).

Состояние и крепление колес, запасного колеса Камаз-4308: проверить внешним осмотром техническое состояние шин, колес и крепление колес, начиная с левого переднего колеса по часовой стрелке и, при необходимости, удалить застрявшие в протекторе, боковинах и между сдвоенными шинами камни, гвозди и другие предметы; установить недостающие на вентилях камер колпачки.

При обнаружении на шинах топлива, масла и других нефтепродуктов протереть шины досуха.

Схождение передних колес Камаз-4308 проверять в следующем порядке:

— проверить давление в шинах передних колес. При необходимости довести его до нормы;

— установить передние колеса в положение, соответствующее движению автомобиля по прямой;

— замерить линейкой расстояние между бортовыми закраинами ободов колес сзади на высоте центров колес;

— прокатить автомобиль вперед на половину оборота передних колес Камаз-4308;

— замерить расстояние между бортовыми закраинами ободов колес спереди в тех же точках, что и ранее, на высоте центров колес.

Разница в результатах измерений расстояний между бортовыми закраинами ободов колес до и после прокатывания автомобиля определяет величину схождения колес, которая должна, составлять 1,2. 2,5 мм.

При несоответствии схождения колес данной величине отрегулировать его изменением длины поперечной рулевой тяги Камаз-4308.

Для этого ослабить затяжку болтов соединения обоих наконечников и, ввертывая тягу в наконечники при большом схождении и вывертывая при малом, обеспечьте указанную выше величину схождения передних колес.

После этого затянуть гайки крепления хомутов, обеспечив момент затяжки 49-61 Нм (5-6,2 кг/см).

Проверить подшипники ступиц передних колес Камаз-4308 (при вывешенных колесах) покачиванием вывешенных на подъемнике колес в направлении, перпендикулярном плоскости вращения колеса, а также вращением от руки.

При правильной затяжке подшипников колесо вращается свободно, без заедания и не имеет осевого хода и качаний.

Если колесо вращается туго и это не является следствием задевания тормозных колодок за поверхность барабана или, если при покачивании колеса чувствуется зазор, отрегулировать затяжку подшипников ступиц.

Для проверки подшипников ступиц колес и замены смазки в них снять ступицы задних и передних колес. Снять ступицы с большой осторожностью, чтобы не повредить уплотнительные манжеты.

Повреждение манжеты может привести к проникновению смазки из ступиц в тормозной механизм и попаданию пыли и грязи в подшипниковый узел ступицы.

Для снятия ступиц передних колес Камаз-4308:

— снять крышку 4 ступицы (рис. 39);

— отвернуть стяжной болт 10 гайки 6;

— отвернуть гайку 6 крепления подшипников;

— снять ступицу Камаз-4308 съемником, для этого надеть лапы 1 на шпильки ступицы и закрепить гайками колеса. Упирая наконечник 5 в поворотный кулак, вворачивать винт 4 в траверсу 3 до полного снятия ступицы.

При оценке состояния подшипников рабочие поверхности наружных колец и ролики не должны иметь видимых следов рисок, задиров, трещин, цветов побежалости. Ролики должны свободно вращаться в сепараторе.

Для смазывания подшипников ступиц передних колес удалить старую смазку и заполнить необходимым количеством смазки пространство между роликами и сепаратором равномерно по всей окружности.

Регулирование подшипников ступиц передних колес Камаз-4308 проводить в следующем порядке:

— снять крышку ступицы и ослабить гайку подшипника, затем, поворачивая ступицу (колесо), проверить легкость вращения. В случае тугого вращения, которое не является следствием трения тормозных колодок о барабан, снять ступицу и выяснить, не вызвано ли это повреждением подшипников или манжеты;

— поворачивая ступицу (колесо) в обоих направлениях для правильной установки роликов между кольцами подшипников, затянуть гайку 6 (рис. 39) подшипника до начала торможения ступицы Камаз-4308 (колеса);

— отвернуть гайку приблизительно на 1/6 оборота и затянуть стяжной болт гайки;

— проверить вращение ступицы (колеса), проворачивая в двух направлениях. Вращение ступицы (колеса) должно быть свободным и равномерным, при этом заметный осевой люфт не допускается.

Качество регулирования подшипников проверить контрольным пробегом до 10 км. Если наблюдается сильный нагрев, повторить регулирование.

Регулирование подшипников ступиц колес заднего моста проводить аналогично. Гайка подшипника ступицы после регулирования фиксируется стопорным болтом.

Ремонт деталей передней оси Камаз-4308

При проведении ремонта передней оси Камаз-4308:

— для снятия передних колес ослабить гайки крепления колеса, поднять колесо домкратом, установить подставку, отвернуть восемь гаек крепления колеса к ступице, подкатить тележку и снять колесо;

— для снятия колес ведущего моста Камаз-4308 после проведения аналогичных операций снять наружное колесо, отвернуть гайку крепления удлинителя вентиля внутреннего колеса и снять колесо.

Для подъема запасного колеса следует положить его замочным кольцом вверх, ввести внутрь обода опору 1 (рис. 43) запасного колеса.

Вращая вал 5 ключом для затягивания гаек крепления колес, надо приподнять опору запасного колеса и обеспечить совпадение поверхностей колеса и опоры.

При дальнейшем вращении вала на него наматывается канат и опора вместе с колесом поднимается вверх. В поднятом положении колесо нужно закрепить двумя гайками с шайбами.

Для опускания колеса надо отвернуть две гайки крепления запасного колеса Камаз-4308 к кронштейну и нажать на колесо.

Если усилие, необходимое для опускания колеса, велико или если колесо опускается самопроизвольно (падает), необходимо отрегулировать усилие сжатия тарельчатых пружин (после регулировки гайку 14 нужно зашплинтовать).

При правильной регулировке колесо должно опускаться при приложении к нему дополнительного усилия 8. 20 кг. Самопроизвольное опускание колеса не допускается.

Замена переднего моста Камаз-4308

Для снятия передней оси Камаз-4308 поднять за раму переднюю часть автомобиля, установить под раму подставку и опустить автомобиль, обеспечив при этом вывешивание колес.

Подложить упоры под задние колеса. Снять колеса.

Ослабить накидную гайку гибкого тормозного шланга и вывернуть шланг от правой тормозной камеры; то же самое проделать для левой камеры.

Расшплинтовать гайку шарового пальца продольной рулевой тяги Камаз-4308 со стороны поворотного кулака и отвернуть ее. Отсоединить продольную рулевую тягу в сборе с шаровым пальцем от рычага поворотного кулака, навернуть гайку на шаровой палец.

Подкатить под передний мост подъемник и поднять шток подъемника со специальным кронштейном до упора в передний мост.

Отвернуть гайки стремянок передней правой рессоры Камаз-4308, снять пружинные шайбы, снять стремянки (во избежание рассыпания листов скрепить по центру проволокой или приспособлением) и отвести амортизатор с кронштейном в сторону, то же самое проделать для левой рессоры.

Выкатить тележку подъемника с передним мостом из-под автомобиля.

Читать еще:  Как отрегулировать дверь ваз 2106 в фото

При установке переднего моста конусные углубления на рессорных площадках балки переднего моста совместить с фиксаторами кронштейнов амортизаторов, а конусные выступы листов рессор — с конусными углублениями в кронштейнах амортизаторов в листах рессор.
