Как ремонтировать автомобиль

Ремонт вакуумного усилителя тормозов ГАЗ, ВАЗ, УАЗ, ГАЗЕЛЬ

Многие владельцы автомобилей ВАЗ задумываются над ремонтом вакуумного усилителя тормозов. Какие симптомы неисправности вакуумного усилителя тормозов, я вам сейчас расскажу.

Нет, конечно, тормоза полностью не исчезают и через какое-то время после нажатия педали «тормоз» все же схватывают. Но при этом педаль тормоза мягкая какая-то и берет в самом конце.

При нажатии на педаль тормоза педаль мягко идет вниз, получается, что вакуумный усилитель тормозов работает. Если бы вакуумный усилитель тормозов не работал, то ощущения при нажатии педали тормоза были бы как в ВАЗ 2101. Но такие симптомы бывают при не герметичности тормозных патрубков.

Как проверить вакуумный усилитель тормозов

Вакуумный усилитель тормозов проверяется очень просто. Нажимаешь на педаль тормоза до упора и заводишь двигатель. Если педаль при рабочем двигателе мягко идет дальше — вакуумный усилитель исправен. Всё остальное — не его заботы.

Сегодня почти на всех автомобиля стоят вакуумные усилители тормозов, поэтому тема популярная. Да, и ремонт вакуумного усилителя тормозов это не так уж и сложно, можно произвести ремонт вакуумного усилителя тормозов своими руками. Главное внимательно изучить устройство вакуумного усилителя тормозов конкретной модели автомобиля, потому что они могут слегка отличаться. Поэтому для начала рекомендую изучить устройство вакуумного усилителя тормозов автомобиля.

  1. Двигатель троит – это один из признаков неисправности вакуумного усилителя тормозов. Устраните подсосы воздуха впускного коллектора, которые приводят к обеднению горючей смеси.
  2. Прокачайте педаль тормоза, затем запустите двигатель, если педаль тормоза провалилась во время пуска двигателя, значит, вакуумный усилитель работает. Если осталась без движения значит следует ремонтировать вакуумный усилитель или заменить вакуумный усилитель.
  3. Осмотрите корпус вакуумного усилителя на наличие подтеканий.
  4. Изредка регулируйте вакуумный усилитель тормозов.

Подготовьте необходимые инструменты для ремонта вакуумного усилителя тормозов.

Устройство вакуумного усилителя тормозов ГАЗ, УАЗ, ВАЗ.

По конструкции вакуумный усилитель тормозов в одном блоке с ГБЦ. Корпус вакуумного усилителя делится на две части : 1 – атмосферная, 2 – вакуумная.

Устройство и ремонт вакуумного усилителя тормозов

Вакуумная часть соединяется с впускным коллектором при помощи обратного клапана. А коллектор в свою очередь выступает источником разряжения. Для постоянной работы вакуумного усилителя тормозов на дизельных двигателях используется вакуумный электрический насос.

Вакуумный усилитель работает лишь при работающем двигателя. Это можно объяснить тем, что при не работающем двигателе обратный клапан разъединяет вакуумный усилитель и коллектор.

Атмосферная камера соединяется с вакуумной при нажатии педали тормоза. Когда вы нажимаете на педаль тормоза, оказывается давление на толкатель, который перемещает клапан. Диафрагма под действием штока-поршня приводит к нагнетанию тормозной жидкости к рабочим цилиндрам.

А возвратная пружина служит для того, чтобы переместить диафрагму в исходное положение. Работу вакуумного усилителя можно описать разностью давлений в вакуумной и атмосферной камерах. Разница давления приводит к движению толкателя, штока и поршня.

Как определить неисправности вакуумного усилителя тормозов ВАЗ, УАЗ, ГАЗ.

Не забывайте, наличие тормозов не говорит о том, что ваш вакуумный усилитель тормозов работает. Просто при неисправности вакуумного усилителя, становится труднее управлять транспортным средством. Это приносит водителю трудности в управлении автомобилем. Для торможения водителю приходится прикладывать больше усилий, чем обычно.

Усилитель тормозов вакуумный и цилиндр тормозной главный

Покурив бортовые журналы ведущих УАЗоводов на drive2.ru и uazbuka.ru решил, что бороться с проблемой, описанной в предыдущем посте, нужно окончательно и бесповоротно – совместной заменой вакуумного усилителя и главного тормозного цилиндра.

Очень много положительных отзывов, и даже восторгов со стороны УАЗоводов, сыскал ВУТ производства ОАО "Автодеталь-сервис" Это не реклама! Вот один из отзывов: отзыв. Решено – покупаю ВУТ и ГТЦ именно АДСовские.
Искать в Коломне такой ВУТ я даже не пытался, поскольку вероятность "крайне мала" (с) и ценник будет "конским". Надо ехать в столицу…
Ранним морозным утром сажусь в электричку до Москвы. Вагоны полны людей, для которых два с половиной часа поездки до "Нерезиновой" – всего лишь рабочие будни. Купив всё необходимое, возвращаюсь в провинцию.
Итак:
42020.3151-3510010 – Вакуумный усилитель тормозов ОАО "АДС" – 2410 руб.

Читать еще:  Как отрегулировать газ на ниве карбюраторная

3160-3505010 – Цилиндр тормозной главный ОАО "АДС" – 1240 руб.

3160-3506060 – Шланг тормозной передний "Fenox" (АДС не было) – 340 руб. за две штуки. Всегда полезно иметь в запасе.

Ясным субботним днём едем с другом в гараж, чтобы вплотную заняться тормозами, но… сначала приходится вплотную заняться работой лопатами.

Потратив половину дня на расчистку въезда в гараж, переносим работы по ремонту тормозной системы на воскресенье. Ведь кроме активного махания лопатами, нам приходилось вывозить снег за пределы гаражного кооператива. Для этих целей был приспособлен фанерный ящик 100х50х50 см, поставленный на маленькие мебельные колесики. Нагрузили, впряглись, как бурлаки, потянули… В воскресенье проснулся с ощущениями посещенного накануне спортзала.
Но хватит отвлекаться, переходим непосредственно к ремонту:

Изучив "Букварь", снимаем старый ВУТ и ГТЦ.

Пользуясь народными советами, медные магистрали, после откручивания от ГТЦ, были закрыты защитными резиновыми колпачками, снятыми с клапанов выпуска воздуха суппортов. После установки ГТЦ, наполняем бачёк тормозной жидкостью, пару раз давим на педаль тормоза, до момента, когда жидкость потечет из выпускных каналов, а уж только потом прикручиваем медные магистрали. Это позволяет избежать большой воздушной пробки на выходе из ГТЦ.

Каких либо сложностей, при замене ВУТа и ГТЦ не возникло, неожиданные сюрпризы подстерегали нас при прокачке тормозов.
Далее, действуя по тому же "букварю", при работающем на режиме холостого хода двигателе, прокачиваем тормозную систему: задний правый, задний левый тормозные механизмы, передний контур регулятора давления, передний правый, передний левый тормозные механизмы.

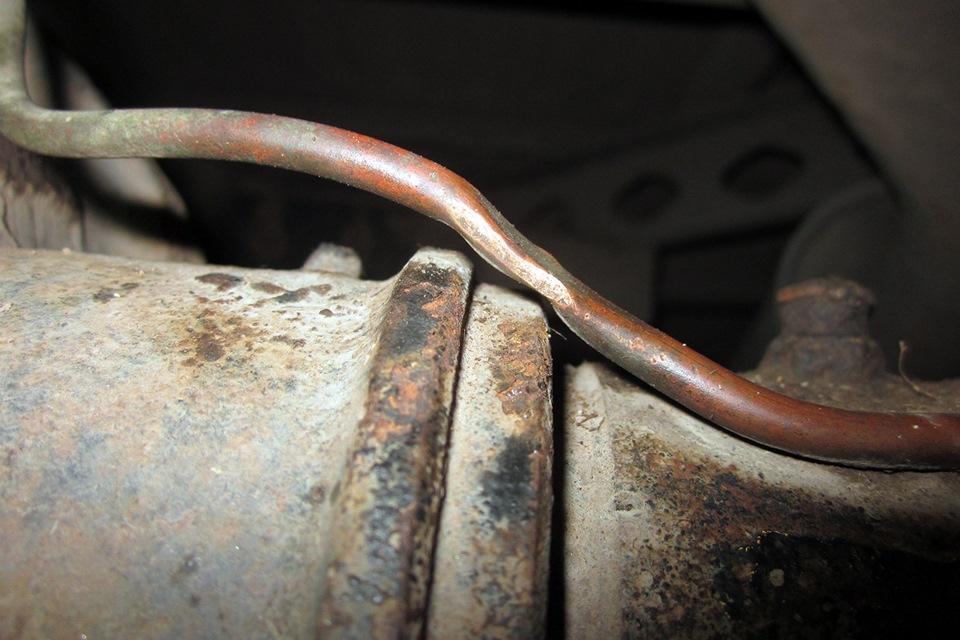

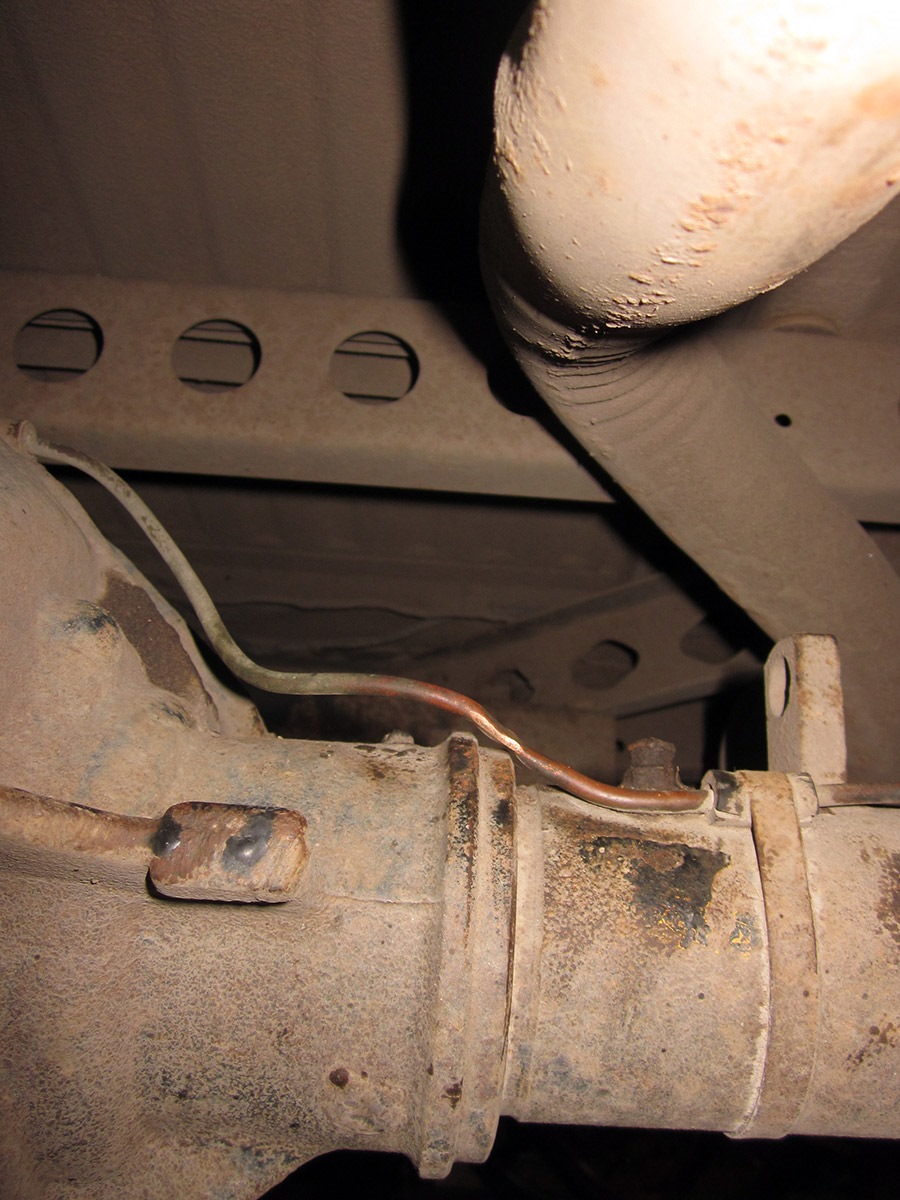

Так вот, при попытке прокачать задний левый тормозной механизм, мы столкнулись с тем, что тормозная жидкость из клапана выпуска не поступала. Внимательный осмотр магистрали выявил причину неисправности – пережатая медная трубка. При неприятном стечении обстоятельств (просевшие рессоры + элементы пересеченной местности) чулок моста "встречается" с трубой резонатора, и как назло, в точке столкновения проходит медная трубка тормозной магистрали. Удар – и трубка сплющена.
Поскольку в гараже нет склада с запасными частями, а день близится к концу, принимаем решение аккуратно устранить неисправность с помощью ударных инструментов и… нежности))). Неисправность устранена, но состояние трубки доверия не внушает, поэтому эта часть магистрали впоследствии будет полностью заменена.

Закончив работу, проводим полевые испытания. После необходимого разгона, привычным движением нажимаю на педаль тормоза… Вместо неторопливого снижения скорости (с эстонским произношением и интонацией) у меня получается экстренное торможение с блокировкой всех колёс. На старом (исправном) ВУТе такой эффект достигался только в конце хода педали тормоза. Немного не привычно, но результат на лицо – эффективность тормозной системы значительно повысилась. Уже через 10 минут езды поведение педали было освоено — к хорошему привыкают быстро. На этом модернизация тормозной системы не заканчивается, так что ждем весеннего потепления и моего нового отчета.
Спасибо всем за помощь. Всем лучи добра!

Как установить вакуум на уаз 3303

* ВУТ укомплектован стальным штуцером обратного клапана.

Вакуумный усилитель тормозов MetalPart поставляется в индивидуальной упаковке по 1 штуке.

Гарантийный срок составляет 12 (двенадцать) месяцев с даты продажи.

Усилитель тормозов вакуумный УАЗ 452, 469, HUNTER “MetalPart” в упаковке / MP-3151-3510010 “MetalPart”

  • артикул MP-3151-3510010 “MetalPart”;
  • есть в наличии и доступен для покупки;
  • цена по состоянию на 30.05.21 — 4 819 рублей;
  • доставка осуществляется по всей России.

Оформите заказ на данный товар онлайн прямо сейчас!

Нужно быть авторизованным на сайте, чтобы оставить вопрос по товару.

Это патрубок забора воздуха и больше никакой функции он не выпоняет.

Архив объявлений

Смотрите все объявления в архиве

Устройство

В основе принципа работы данного механизма лежит воздействие атмосферного давления внешней среды непосредственно на разряженную область. Сам прибор имеет вид камеры, которая разделена на две половины специальной эластичной мембраной.

Ее первая часть соединена с атмосферой, а вторая подключена к патрубку выпускного коллектора двигателя, создающего более низкое давление. Благодаря разному давлению мембрана изгибается в сторону с разреженным воздухом, а часть ее энергии передается элементам тормозной системы автомобиля.

Читать еще:  Регулировка зажигания камаз 740 по впрыску

Вакуумный усилитель тормозов УАЗ 3741-3510010 УАЗ-452, 469, 3741 и модификации Н/О маленький БЕЗ ABC. Автомагнат отзывы

Другие автозапчасти для автомобилей УАЗ

Характеристики товара:

Каталожный номер:3151-3510010
Вес:0 кг.
Гарантия:6 месяцев

Краткое описание:

Вакуумный усилитель тормоза УАЗ-452 3151-3510010

Регулировка

В некоторых случаях после замены вакуумного усилителя тормозов наблюдается ухудшение торможения транспортного средства – например, система не растормаживается полностью или педаль тормоза начинает брать в самом конце.

Чтобы устранить такую неполадку, нужно отрегулировать шток нового устройства. Эту процедуру выполняют в следующем порядке:

  1. Шток необходимо утопить назад до самого конца;
  2. С помощью щупа, предназначающегося для регулировки клапана, либо обычной металлической линейки и штангенциркуля измеряется выступ штока над корпусом – он должен быть равен примерно 7,8-8,0 мм;
  3. Если расстояние не соответствует требованию, то нужно ослабить крепление контргайки, а затем, используя регулировочный винт, настроить необходимую длину штока и обратно зафиксировать контргайку.

Заказать обратный звонок

Нажимая на кнопку подтверждения, я принимаю условия политики обработки персональных данных

Спасибо за обращение!Наш менеджер свяжется с Вами в самое ближайшее время!С уважением, ООО ПП “МТР-СЕРВИС”

Где купить?

На сегодняшний день купить вакуумный усилитель тормозов для УАЗ «Буханка» можно в специализированных магазинах, интернет-магазинах, занимающихся продажей запчастей для машин, некоторых автосервисах.

Снятие вакуумного усилителя 2106-07

ВУТ на авто ВАЗ-классика снимается достаточно просто, и если есть минимальные слесарные навыки, работу эту выполнить несложно. Снятие узла выполняем следующим образом:

Почему двигатель троит

На первый взгляд, причины проблемы лежал на поверхности: либо в цилиндре нечему гореть, либо рабочую смесь нечем зажечь. Однако это только на первый взгляд. На деле понять, почему мотор вдруг начал троить при запуске или разгоне, бывает очень сложно, и поиск «корня зла» может отнять не один день, особенно в гаражных условиях.

Важно обратить внимание, при каких условиях мотор не тянет, когда начинает троить сильнее: на холодную или после прогрева, при езде под нагрузкой или на холостых оборотах, на малых или высоких, при разгоне или при равномерном движении. Подсказкой может стать любая мелочь, зачастую кажущаяся не относящейся к делу.

Итак, почему же троит двигатель? Основные причины, вызывающие эту неисправность, следующие:

  • неверно выставленный момент зажигания;
  • подсос атмосферного воздуха в вакуумном усилителе тормозов;
  • неисправные свечи зажигания (самая распространенная причина);
  • пробитые высоковольтные провода;
  • неисправный конденсатор;
  • подсос воздуха во впускном коллекторе;
  • прогар клапанов или поршней;
  • сломанные, изношенные или деформированные поршневые кольца;
  • нарушение фаз газораспределения;
  • сильно изношенные рокеры клапанов;
  • прогар или пробой прокладки головки блока цилиндров;
  • изношенные маслосъемные колпачки (затвердевшие, пробитые или полностью разрушенные);
  • неправильно отрегулированный карбюратор;
  • изношенный вал прерывателя-распределителя или подшипник поворотной пластины;
  • забитый воздушный фильтр;
  • потеря герметичности вследствие деформации или износа мембраны вакуумного регулятора угла опережения зажигания;
  • использование свечей зажигания, не подходящих по своим параметрам к данному мотору.

Примерные цены

Стоимость данного прибора для УАЗ «Буханка» составляет в среднем от 3400 до 5000 рублей.

Следует отметить, что при выборе усилителя предпочтение стоит отдавать только проверенным компаниям-производителям. Это позволит получить устройство хорошего качества, которое прослужит достаточно долгое время.

Электрика

Аккумулятор, Клемма, Генератор, Ремень генератора, Натяжитель ремня генератора, Щетки генератора, Диодный мост, Ролик ремня генератора, Обгонная муфта, Комплект ремня генератора, Шкив генератора, Муфта генератора, Подшипник генератора, Стартер, Бендикс, Втягивающее реле, Щетки стартера, Подшипник стартера, Блок управления, Блок комфорта, Блок предохранителей, Подрулевой переключатель, Темпомат, Датчики, Датчик давления масла, Датчик заслонки, Датчик инжектора, Датчик уровня масла, Датчик давления воздуха, Датчик температуры двигателя, Датчик распредвала, Датчик температуры воздуха, Датчик сигнала, Парктроник, Датчик коленвала, Датчик вентилятора, Датчик давления в шинах, Датчик давления топлива, Датчик детонации, Датчик ДМРВ, Датчик дождя, Датчик холла, Датчик холостого хода, Реле, Реле поворотника, Реле сигнала, Реле стеклоочистителя, Кнопки, Звуковой сигнал, Антена, Жгут проводов

Читать еще:  Порядок регулировка клапанов 4216 двигатель газель с гидрокомпенсаторами

Ремонт вакуумного усилителя тормозов УАЗ

Неполадки вакуумного усилителя автомобилей УАЗ можно определить по следующим признакам:

  • двигатель троит, и так как на «Уазовских» моторах вакуумный шланг идет на коллектор первого цилиндра, при неисправном ВУТ не дорабатывает именно этот цилиндр;
  • под капотом слышно шипение – диафрагма травит воздух;
  • педаль тормоза жесткая, и не прожимается при запуске двигателя;
  • между ГТЦ и усилителем имеются влажные подтеки (течет тормозная жидкость).

Если обнаруживаются подтеки «тормозухи» в районе ВУТ, необходимо срочно менять или ремонтировать ГТЦ, но если жидкость уже попала в вакуумный усилитель, скорее всего, придется ремонтировать и ВУТ.

Еще одна частая неисправность в тормозной системе – выход из строя обратного клапана. Этот нехитрый механизм проверить очень легко – нужно в него дунуть. Клапан должен продуваться в одну сторону свободно (при подаче разреженного воздуха из коллектора), а в обратную сторону воздух идет с большим трудом. Если клапан неисправен, он в обе стороны продувается свободно.

Замена ВУТ на автомобилях УАЗ

Снимается усилитель на автомобилях производства Ульяновского автозавода по такому же принципу, что и на машинах ВАЗ. Рассмотрим замену ВУТ на примере автомашины УАЗ-31519:

две нижних гайки кронштейна усилителя находиятся в салоне авто, они под ключ на 17, отворачиваем этот крепеж;3-7.png

  • сдергиваем шланг со штуцера устройства, демонтируем ВУТ;
  • отсоединяем кронштейн от «вакуума» – для этого отворачиваем четыре гайки (они на 17 мм);
  • обратный клапан не идет в комплекте с деталью, поэтому его переставляем со старого ВУТ на новый;12.png
  • соединяем кронштейн с новым усилителем, производим сборку – устанавливаем все детали на свои места.

Замена вакуумного усилителя уаз

Замена вакуумного усилителя
ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ
Отворачиваем гайки крепления главного тормозного цилиндра к вакуумному усилителю и аккуратно отводим цилиндр вперед, стараясь сильно не изгибать тормозные трубки
Ослабив затяжку хомута шланга подвода разрежения,…

…отсоединяем шланг от штуцера усилителя.

Ключом «на 14» отворачиваем два верхних болта крепления кронштейна усилителя.

…и вынимаем ось из вилки толкателя усилителя.

Ключом «на 17» отворачиваем две нижних гайки крепления кронштейна усилителя.

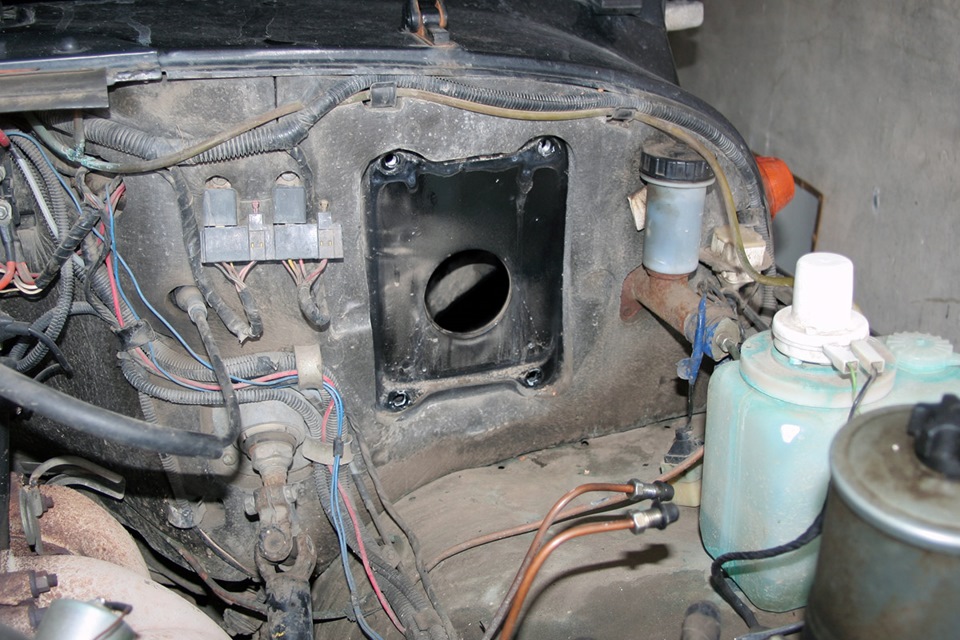

Снимаем вакуумный усилитель с кронштейном так, чтобы не повредить трубку гидропривода сцепления.

Ключом «на 17» отворачиваем четыре гайки …

…и снимаем кронштейн с усилителя.

Ключом «на 30» отворачиваем обратный клапан и снимаем его.

Если усилитель не заменяем, промываем его воздушный фильтр.
Для этого ослабляем хомут…

…и стягиваем резиновый защитный чехол.

Вставив подходящий инструмент в проушины вилки, ключом «на 19» ослабляем затяжку контргайки.

Отворачиваем и снимаем вилку толкателя с защитным чехлом…

Плоскогубцами с тонкими губками или пинцетом вынимаем три шайбы воздушного фильтра.

Промываем шайбы в мыльном растворе, высушиваем и устанавливаем их на место.
Перед установкой вакуумного усилителя необходимо отрегулировать выступание толкателя и штока из корпуса усилителя. Для проверки величины выступания толкателя:
устанавливаем в проушины вилки гладкий прямой стержень диаметром 10 мм.

Слегка нажав на стержень между проушинами вилки, выбираем люфты. Линейкой измеряем расстояние от центра стержня до плоскости шпилек корпуса усилителя. Оно должно быть в пределах 134,7–136,3 мм.
Если это не так, то, отвернув ключом «на 19» контргайку вилки толкателя и заворачивая или отворачивая вилку, добиваемся нужной величины. После этого затягиваем контргайку.
Для проверки величины выступания штока до упора утапливаем его в корпус.

Глубиномером штангенциркуля, подложив жесткую пластину известной толщины (щуп не менее 0,5 мм), измеряем величину выступания штока над плоскостью торца усилителя. Она должна находиться в пределах 7,78–8,0 мм. Если это не так, то,…

…удерживая шток ключом «на 8», вращаем наконечник штока ключом «на 7», добиваясь нужной величины.
Наконечник должен проворачиваться туго. Если он вращается легко, то, отвернув его, наносим на резьбу штока анаэробный герметик и регулируем выступание.
Устанавливаем вакуумный усилитель в обратной последовательности, при этом шпильки на кронштейне усилителя должны быть снизу, а болты сверху.
