ЭСП во все двери

ЭСП во все двери

-ЭСП Форвард, комплект в передние двери 2104-05,07
-ЭСП Форвард, комплект в передние двери 2101-03,06
-Модуль управления стеклоподъемниками Saturn AU-94
-блок кнопок ЭСП ВАЗ 2110 на 4 двери
-пластиковые внутренние ручки дверей
-7 трубок проводов двери
-три 6-контактных разъёма
-один 4-контактный разъём
-один 8-контактный разъём
-провод одинарный многожильный, около 80 метров (я брал по 10 метров разных цветов).
Сечение не помню, примерно такое, как в большинстве проводов всей остальной проводки.
-изолента

Сначала всё просто — разбираем передние двери, сверлим отверстия и устанавливаем ЭСП по инструкции.
У меня стёкла цельные, поэтому и секлоподъёмники были куплены для 2104-05,07, и координаты крепёжных отверстий в инструкции нарисованы для 2104-05,07 двери. Изначально думал поставить 2101 стеклоподъёмники, и к ним приделать крепления для 2105 стёкол, но как оказалось, расстояния до отверстий одинаковые у всех стеклоподъёмников, и отличие стеклоподъёмников только в том, что у 2105 крепление пластины и мотор развёрнуты в другую сторону. Поэтому, сверлим отверстия по 2101 схеме и ставим стеклоподъёмники от 2105.

Дальше ставим ЭСП в задние двери.

Если стёкла двигаются легко, то проблем с установкой возникнуть не должно — сначала вставляем стеклоподъёмник в дверь и прикручиваем его к стеклу, не затягивая болты. Чтобы он вошёл, надо немного разогнуть дверь снизу. Подключаем провода к подъёмнику и поднимаем стекло. Поворачиваем подъёмник параллельно направляющим рамкам стекла и отмечаем точку, где сверлить отверстие для крепления подъёмника. Сразу скажу, что отверстие оказывается точно на линии, где начинается выпуклая часть под верхнюю накладку, и её надо будет подрезать болгаркой, чтобы болт достал до подъёмника (на фотографиях ниже это видно).
После этого прикручиваем болт и опускаем стекло в нижнее положение, выставляем подъёмник так, чтобы стекло стояло без перекоса, отмечаем и сверлим отверстие под нижнее крепление.

У меня задние стёкла двигались и раньше не очень легко, а после сборки дверей с новыми уплотнителями задние стёкла поднимались с трудом, с нижнего положения вообще не могли сдвинуться. Оказалось, что виноват в этом перекоса стекла, из-за которого стекло углом упирается в уплотнитель и не едет вверх. Регулировка задней стойки стекла (которая между основным стеклом и уголком) ничего не меняла — я придвигал её, чтобы не было перекоса, но получалось только хуже. Остался только один выход — делать двойное крепление стекла, также как в передних дверях.

Стеклоподъёмники в задних дверях стоят не параллельно стеклу.
Если при почти закрытом стекле сделать крепление на одном уровне со стеклом,

То при открытом стекле крепление достаточно далеко отходит от стекла:

Параллельно их поставить невозможно — сверху в сторону салона их не вынести, также как и снизу не подвинуть на улицу — они итак упираются в наружные накладки дверей. Если с одиночным креплением перекос хоть как-то компенсируется поворотом крепёжной платины на направляющей и её небольшим изгибом, то с двойным пластину будет сильно изгибать, поэтому двойное крепление было сделано с шарнирами.
Часть крепления с шарниром:

Также стеклоподъёмники были перенесёны ближе к центру стекла.

В результате всё это дело выглядит как-то так:

Со стеклоподъёмниками разобрались, дальше врезаем кнопки в ручки.

Мне не понравилась установка кнопок в нижнюю часть ручки, потому как чтобы нажать на кнопку, приходится или сильно вывернуть руку, или вообще нажимать на кнопку рукой, дальней от двери. Вариант установить кнопки на панели тоже не сильно радовал — задним пассажирам кнопки вообще некуда поставить, да и спереди это не удобно. Поэтому я решил ставить кнопки вверху ручек.

На первый взгляд, в верх ручки кнопка никак не входит, потому что она сильно длинная. На самом деле, это не так — кнопка входит, не входит разъём. Поэтому отпиливаем его и укорачиваем контакты, так чтобы они торчали из кнопки на 2-3мм.

Затем врезаем кнопки в верхнюю часть ручки, стараясь сделать так, чтобы края кнопки не оказались на закруглённых частях ручки. Для этого сверлим отверстия перьевым сверлом на 16 и вырезаем перегородку между отверстями острым ножом. Пластик очень мягкий, поэтому делать это всё надо как можно аккуратнее, чтобы из-за краёв кнопки не были видны щели. Также вырезаем внутренние перегородки, которые помешают кнопке зайти внутрь, и вырезаем отверстие во внутреннюю часть ручки, через которое будут проходить провода.
Должно получиться что-то вроде этого:

В водительскую ручку вместе с кнопкой врезается блок из 4 кнопок 2110. Зачем лишняя кнопка — читайте дальше.

При врезке кнопок, верхние крепления ручек остаются держаться на одних рёбрах жёсткости. Держат они достаточно хорошо, и ручка не должна оторваться. У меня на одной из задних дверей верхний болт крепления ручки слегка задевал за крепление стекла внутри двери, я потянул за ручку в надежде немного отогнуть ухо крепления ручки, и в итоге оторвал её.

Пришлось делать вставку для крепления. Сделал я её из какой-то шайбы для мягкой кровли. Это не важно, подойдёт любой кусок металла достаточной жёсткости. Вставку я сделал такую, чтобы она входила в ручку враспор, забил её молоточком и прикрутил снизу саморезом. Отдельно её не сфотографировал…

После врезки кнопок припаиваем к ним провода, выводим их в нижнюю часть ручки под накладкой и прикручиваем к ним разъёмы, на водительскую ручку 8-ми, 4-контактный (с тремя проводами) и 2-контактный для стеклоподъёмника:

Такие длинные провода, как у меня, делать не надо, достаточно будет проводов в 2 раза короче. Просто я изначально нарезал провода такой длины и не стал укорачивать.

После этого проводим провода в двери и к ним прикручиваем разъёмы для подключения к ручкам:

"Массу" я прикручивал саморезом прямо к дверям (кроме водительской), чтобы не тянуть лишний провод — контакт будет не очень хороший, но она всё равно используется только для подсветки кнопки.

В водительскую дверь пришлось ставить целых 3 трубки для проводов, в переднюю пассажирскую — две. Всё из-за того, что там по 4 дополнительных провода на колонки и привод блокировки замка.

Ржавый кусок металла, прикрученный саморезом — это нижнее крепление направляющей стекла, оно впоследствии было к ней приварено, но фотографий я не сделал.

Переходим к схеме подключения.

Вот стандартная схема с блоком на 4 кнопки:

А вот моя схема:

Как видно по схеме, все кнопки в водительской двери подключены параллельно друг другу, только выходы с 1 и 7 контакта с блока из 4-х кнопок идут каждый на свою дверь кроме левой передней, отдельная кнопка подключена на мотор ЭСП водительской двери. Также у меня плюсовые провода с пассажирских дверей выведены на отдельный выключатель на панели, чтобы можно было их отключить. Водительские кнопки и сам выключатель подключены через дополнительный предохранитель в стандартном блоке предохранителей. Выходы с левой передней кнопки идут на модуль управления стеклоподъёмниками:

Читать еще:  Регулировка карбюратора для ваз 2110

Принцип её работы такой:
Нажатие кнопки "вверх" запускает модуль управления ЭСП, "вниз" — останавливает подъём стёкол.
При нажатии "вверх" контакт 1 соединяется с контактом 2, тем самым поступает "+" на положительный вход управления модулем, модуль запускается и начинает по очереди закрывать окна, как при постановке машины на охрану. Модуль не будет работать, если подключить провод "+12 В при включенном зажигании", поэтому этот провод никуда не подключаем.
При нажатии "вниз" контакт 3 размыкается с контактом 7, что отключает массу модуля, и подъём стёкол прекращается.

Кстати, переименовал машину, т.к. она давно уже не турбо, и установка турбины пока не планируется.

Как установить заднее стекло ваз 2106

1. Подготавливаем автомобиль к выполнению работы (см. "Подготовка автомобиля к TO и ремонту").

2. Устанавливаем стекло в нижнее положение.

3. Снимаем обивку задней двери аналогично снятию передней (см. "Обивка передней двери — снятие и установка").

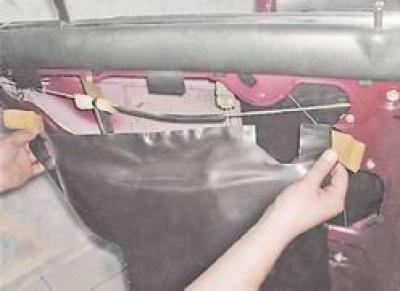

4. Снимаем защитную пленку двери.

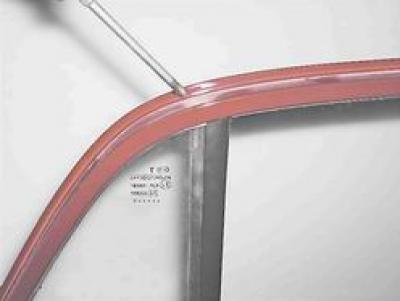

5. Крестовой отверткой отворачиваем саморез крепления задней верхней направляющей опускного стекла.

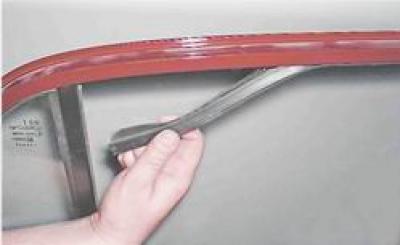

6. Вынимаем из верхней части рамки двери уплотнитель.

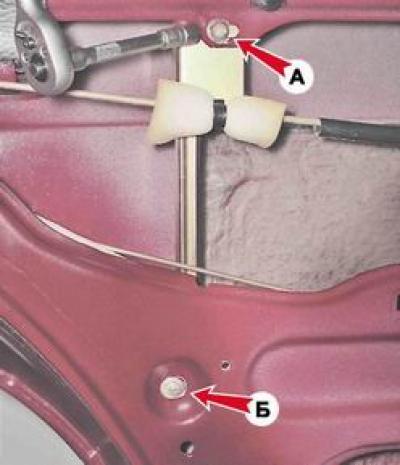

7. Торцовым или накидным ключом на 8 мм отворачиваем болт А и гайку Б крепления задней направляющей.

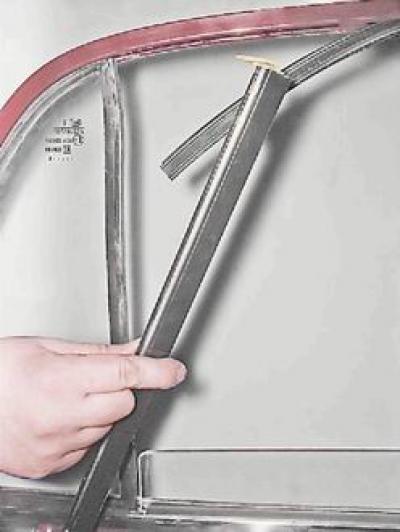

8. Снимаем верхнюю часть направляющей с уплотнителя неподвижного стекла.

9. Наклонив вперед верхнюю часть неподвижного стекла, вынимаем его.

10. Снимаем с неподвижного стекла уплотнитель.

Внимание! Перед выполнением следующей операции рекомендуется отметить положение троса относительно прижимной пластины.

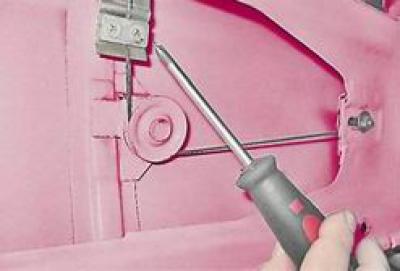

11. Крестовой отверткой отворачиваем два винта крепления прижимной пластины троса к кронштейну стекла.

12. Снимаем пластину и опускаем стекло до упора.

13. Снимаем накладку двери и две хромированные окантовки (см. "Стекла передней двери — снятие и установка").

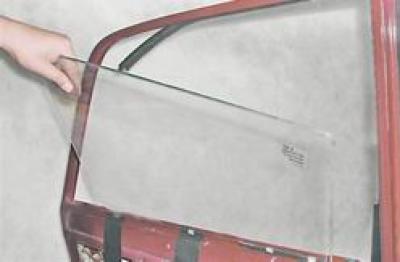

14. Поднимая опускное стекло с кронштейном и наклоняя внутрь, вынимаем его из двери.

Установка

Установка стекол задней двери выполняется в обратной последовательности, ориентируясь по ранее нанесенной метке на тросе.

Снятие переднего и заднего лобовых стекол на автомобиле ваз 2106 производят в случае их замены на новые, при кузовных работах, например при покраске автомобиля или для их тонировки. Для снятия стекол нам потребуется помощь помощника, а так же одеяло или что-то наподобие, отвертка, отрезок шнура диаметром где-то 4-6 мм. и длиной около 5 метров.

Если все есть, то можно приступать к ремонту:

  • Первым делом в салоне автомобиля необходимо снять все детали декоративного интерьера, которые будут нам мешать. В первую очередь это декоративные накладки передних боковых стоек, снимите внутреннее зеркало заднего вида (см. Замена зеркал заднего вида ваз 2106), снимите солнцезащитные козырьки, снимите верхнюю декоративную накладку потолка.

  • Теперь, начиная с верхнего правого угла (как вам удобно, можно и с обеих сразу), подденьте отверткой край уплотнителя и сдвиньте его за фланец кузова и далее уже вручную отжимайте уплотнитель, одновременно надавливая на стекло. Проделывая данную операцию, необходимо вывести верхний угол стекла вместе с уплотнителем из проема кузова и отжать угол стекла от кузова изнутри.

  • Снаружи автомобиля, подденьте отверткой окантову лобового стекла (замок) и выведите его из уплотнителя. Далее, предварительно отогнув стеклоочистители, необходимо отвести от кузова верхнюю и боковую стороны стекла и снять стекло, положив на капот, с заранее подстеленным одеялом или любым другим материалом.

Теперь, когда мы сняли переднее лобовое стекло, нам необходимо:

  • Снять с него резиновый уплотнитель, снимать начинаем с середины. Проверьте уплотнитель на наличие механических повреждений и при необходимости поменяйте его на новый. Так же не допускается затвердевание резины уплотнителя. Очищаем уплотнитель и край стекла от грязи и ржавчины.
  • Проверьте и при необходимости очистите пазы уплотнителя от грязи, герметика и другого мусора.
  • В уплотнителе найдите и очистите дренажные отверстия.

Устанавливаем новое лобовое стекло на автомобиль ваз 2106. Придерживайтесь нижеследующей последовательности действий:

  • Установите уплотнитель на новое стекло, начиная с нижних углов.
  • Далее возьмите зараннее подготовленный шнур и вложите его в паз уплотнителя, который одевается на фланец в проеме кузова. Вложив шнур по кругу, обеспечьте его перекрытие с противоположным концом где-то на 20 см.

  • Разведите мыльный раствор и кисточкой обильно промажьте уплотнитель и внутренний проем кузова, куда будет садиться стекло.
  • Вдвоем с напарником установите стекло обратно в проем, так чтобы паз уплотнителя в месте выхода шнура сел на фланец проема и концы шнура располагались в салоне автомобиля.
  • Теперь один человек остается в салоне и медленно начинает вытягивать шнур, так чтобы кромка уплотнителя заходила за фланец проема, если кромка не заходит, то поддевайте ее отверткой, а помощник, снаружи автомобиля, легкими постукиваниями по стеклу, в том месте, где вы вытягиваете шнур, немного давит на стекло, тем самым сажая его на место.

После установки переднего ветрового стекла на место, установите все снятые детали в порядке обратном снятию.

Заднее лобовое стекло заменяется аналогично, за исключением некоторых особенностей:

  • Стекло необходимо снимать начиная с нижних углов.
  • Перед снятием стекла, в нижнем углу, снаружи автомобиля, необходимо снять, поддев отверткой, накладку окантовки.

На этом ремонтные работы по снятию и замене лобовых стекол Ваз 2106 завершены.

Далеко не все модификации ВАЗ-2106 выпускались с обогревом заднего стекла – он появился на автомобилях более поздних выпусков. Между тем многие «шестерки» благополучно дожили до наших дней и успешно колесят по улицам российских городов и деревень. Соответственно, многие владельцы автомобилей без обогрева заднего стекла хотят его себе поставить.

Такое желание вполне логично. Ведь обогрев помогает избавиться от столь неприятного и ухудшающего обзорность явления, как запотевание заднего стекла. Это серьезно влияет на безопасность езды, поскольку посмотреть, что делается сзади, можно в таком случае только лишь через наружные зеркала. Соответственно, не исключено, что вы увидите обгоняющий вас автомобиль, когда сами начнете перестраиваться в этот ряд.

Как сделать обогрев заднего стекла на ВАЗ-2106

Впрочем, ситуацию вполне реально исправить самостоятельно. Давайте рассмотрим, как можно установить обогрев заднего стекла на «шестерку», если таковой здесь отсутствует. Наверное, не нужно искать слишком сложных путей. Лучше всего сразу приобрести подходящее стекло с нитями обогревателя. На вторичном рынке вполне можно подобрать нормальный вариант по приемлемой цене. Задние стекла бьются достаточно редко, поэтому здесь особых проблем возникнуть не должно. Конечно, можно поставить нити и самому, приобретя универсальный комплект. Однако здесь очень высокий риск нарваться на некачественное изделие.

Последствия такой установки могут быть самыми серьезными.

Помимо стекла, вам также понадобятся:

  • клеммы – широкие, и под болт;
  • предохранители;
  • провода;
  • реле (РС527 или аналог) и колодка под него;
  • гайка;
  • резиновые трубочки;
  • кнопка включения/выключения.
Читать еще:  Лада калина для чего нужно регулировать клапана

По поводу последнего хотелось бы добавить один совет. Кнопку нужно покупать с индикатором. Не стоит забывать, что обогрев очень серьезно расходует электроэнергию, высаживая аккумулятор. Соответственно, светящийся индикатор напомнит вам о необходимости своевременно его выключить.

Перед тем как приступать к работе, следует снять минусовую клемму с зажигания. После этого можно снимать приборный щиток и врезать туда кнопку. Ее, в принципе, реально расположить и в другом месте, но это наиболее оптимальный вариант. Тем более что места там вполне достаточно, а процедура снятия щитка не займет много времени.

Далее устанавливаем реле и можно заниматься прокладкой проводки. Как советуют опытные мастера, высчитывая длину, накиньте небольшой запас, как говорится, на всякий случай. Следует предупредить, что подключать необходимо только через реле. Запитка напрямую обернется крайне нежелательными последствиями – выгоревшими контактами и оплавившейся кнопкой.

Теперь берем подвесной предохранитель и разрезаем закольцованный провод, отступив от края примерно на 6 сантиметров. Далее нужно проделать одну нехитрую манипуляцию. Обжимаем широкими клеммами концы провода и подключаем к предохранителю (коротким концом) и к реле (длинным).

Можно переходить к следующему этапу. От выключателя подогрева тянем 2 провода. Идеальный вариант – сечение 1,5 квадратного миллиметра. Один из них прицепляете к предохранителю (за ним), второй следует прицепить к колодке реле. Теперь снимаем левые пороги – передний и задний – и тянем провода к заднему стеклу. Вот практически и все – осталось только лишь объединить нашу систему обогрева в одно целое. Для этого нужно подключить провод к стеклу и к массе.

Стеклоподъёмник ВАЗ 2106: неисправности и ремонт механического узла, установка электростеклоподъёмника

Стеклоподъёмники на ВАЗ 2106 являются важным элементом, поскольку они обеспечивают хоть и минимальный, но всё же комфорт. Конструкция механизма несложная, но в то же время и с ней иногда возникают неисправности, с которыми владельцу автомобиля лучше ознакомиться заранее, чтобы при возникновении проблем знать, что и в какой последовательности нужно делать.

Функции стеклоподъёмника ВАЗ 2106

Сегодня практически все автомобили оснащаются таким механизмом, как стеклоподъёмник и ВАЗовская «шестёрка» не является исключением. Основные функции этого механизма — опускание и поднимание дверных стёкол. На ВАЗ 2106 устанавливаются механические стеклоподъёмники, представляющие собой конструкцию из пары шестерён (ведущей и ведомой), входящих в зацепление друг с другом, троса, натяжных роликов и ручки.

Стеклоподъёмник дверей

Неисправности стеклоподъёмника

В летний период на ВАЗ 2106 одним из устройств, которое позволяет хоть как-то справляться с духотой в салоне, является стеклоподъёмник. Если же этот механизм не работает, то управление автомобилем становится настоящим мучением. Поэтому владельцы «Жигулей» должны знать, какие неисправности могут возникнуть со стеклоподъёмниками и как их устранить.

Упало стекло

В основном стекло падает по причине ослабления крепления троса к самому стеклу. В результате трос проскальзывает, а опустившееся стекло поднять не удаётся. Если проблема кроется в прослабленном креплении, то достаточно будет снять обшивку двери и подтянуть его, выставив взаимное положение стекла и троса.

Стекло не реагирует на вращение ручки

Если на вашем авто при вращении ручки стеклоподъёмника не удаётся опустить или поднять стекло и при этом ощущается, что механизм не работает, то основной причиной такого явления являются слизанные шлицы на самой ручке. Она соединяется с валом редуктора посредством шлицев, но из-за мягкого материала изготовления шлицы на ручке со временем стираются. Кроме этого, преждевременный износ возможен из-за тугого перемещения стекла, что может быть вызвано перекосом направляющих, присутствия в двери постороннего предмета либо проблем в самом редукторе.

Дверные ручки

При повреждении ручки её придётся только заменить, при этом лучше выбрать деталь, оснащённую усиленной металлической вставкой.

Обрыв троса

Одной из неисправностей механического стеклоподъёмника является обрыв троса. Проявляется она таким же образом, как и при неполадке ручки, т. е. в виде свободного вращения ручки. Поскольку трос не продаётся в виде отдельной детали, стеклоподъёмник в этом случае придётся полностью заменить. Попытки восстановления обрыва потребуют немало времени и сил, а невысокая стоимость рассматриваемого устройства, составляющая порядка 200–300 р., указывает на нецелесообразность ремонта.

Поломка редуктора

Конструкция стеклоподъёмника такова, что шестерни редуктора со временем могут изнашиваться, т. е. у них банально стираются зубья из-за мягкости металла. В результате механизм работает вхолостую, при этом трос и стекло не перемещаются. Возможен вариант замены изношенной шестерни, сняв её со старого стеклоподъёмника, но лучше всё же установить новое изделие, которое прослужит гораздо дольше, чем восстановленное.

Скрежет механизма

Иногда во время подъёма или опускания стекла устройство может издавать звуки, похожие на скрежет. Причина может быть в отсутствии смазки либо повреждении одного из натяжных роликов, который попросту перетирается тросом, в результате чего трос заклинивает внутри ролика. В этом случае последний придётся заменить. Если же появление скрежета вызвано отсутствием смазывающего вещества, то потребуется просто нанести смазку, например, Литол-24, как на сам редуктор, так и на трос с роликами.

Смазка механизма

Скрипит стекло

Во время эксплуатации автомобиля на стёкла воздействуют различные виды загрязнений (пыль, грязь, песок и т. д.). Когда дверное стекло опускается, абразивные вещества, находящиеся на нём, воздействуют на поверхность, царапая её и издавая характерный скрип. Хоть в конструкции дверей и предусмотрены специальные бархотки (уплотнители стёкол), которые предназначены для защиты стекла от царапания пылью и песком, но со временем они изнашиваются и плохо справляются со своими функциями. Поэтому, если появился характерный скрип, лучше заменить уплотнители стекла.

Бархотки стёкол

Ремонт стеклоподъёмника

Поскольку ремонт стеклоподъёмника в большинстве случаев предполагает замену механизма, стоит рассмотреть пошаговый процесс от снятия до установки. Для этого понадобится следующий перечень инструментов:

  • головки или ключи на 8 и 10;
  • удлинитель;
  • трещоточная рукоятка;
  • плоская и крестовая отвёртки.
Читать еще:  Регулировка туманок газель бизнес

Демонтаж стеклоподъёмника

Порядок действий по снятию устройства с автомобиля таков:

    Отвёрткой поддеваем и вынимаем заглушки на подлокотнике.

Заглушка подлокотника

Снятие подлокотника

Облицовка ручки

Снятие ручки

Дверная ручка

Клипсы обивки

Дверная обивка

Зажим троса

Крепление ролика

Крепление стеклоподъёмника

Натяжной ролик

Замена роликов

Ролики стеклоподъёмника со временем выходят из строя. Поскольку наиболее проблематичной является замена верхнего элемента, то на этом процессе остановимся более подробно. Деталь к двери верхней частью фиксируется крючками, а нижней посредством сварки. Для работы потребуется следующий набор инструментов:

  • набор свёрл;
  • электродрель;
  • плоская отвёртка;
  • молоток;
  • новый ролик.

Верхний ролик

Процедура замены состоит из следующих шагов:

  1. Для снятия ролика высверливаем металл в месте крепления пластины сверлом 4 мм.
  2. Внутрь двери загоняем плоскую отвёртку под пластину ролика и сбиваем её ударами молотка, демонтируя ролик.

Повреждённый ролик

Фиксация ролика

Видео: замена верхнего ролика стеклоподъёмника

Установка стеклоподъёмника

Перед монтажом нового стеклоподъёмника необходимо проверить, свободно ли вращаются ролики. Если требуется, смазываем их Литолом. Скобу, которой фиксируется трос, заранее снимать не следует, чтобы не запутать механизм, поскольку в исходное положение вернуть всё будет довольно проблематично. Монтаж производим следующим образом:

  1. Устанавливаем стеклоподъёмник на место, фиксируя его гайками.
  2. Снимаем скобу и заводим тросик на ролики по схеме.

Схема прохождения троса

Крепление троса

Видео: замена стеклоподъёмника на ВАЗ 2106

Установка электростеклоподъёмников на ВАЗ 2106

Основная цель, которая преследуется при монтаже электрических стеклоподъёмников — комфортное управление дверными стёклами. Кроме этого, не нужно отвлекаться от дороги на вращение ручек. Электростеклоподъёмники, которые сегодня выпускаются для классических «Жигулей», характеризуются довольно высокой надёжностью, возможностью самостоятельного монтажа и лёгкостью управления с кнопки. К тому же механизм может работать совместно с охранной системой, позволяя автоматически закрывать стёкла при постановке машины на охрану.

Какие выбрать

Электрические стеклоподъёмники можно установить несколькими способами:

  1. С монтажом электромотора без каких-либо серьёзных переделок. Этот способ является более простым и менее затратным. Однако есть вероятность поломки электродвигателя в результате перегрева.
  2. С установкой отдельного комплекта. Несмотря на более высокую стоимость такого оборудования, она всё же оправдывается надёжностью системы во время эксплуатации.

Наиболее популярными стеклоподъёмниками электрического типа для ВАЗ 2106 и другой «классики» являются механизмы реечного типа таких производителей как «ГРАНАТ» и «ФОРВАРД». Одним из основных элементов узла является рейка, по которой перемещается моторедуктор с шестернёй. Последние закреплены на металлической каретке, к которой фиксируется стекло, а в результате вращения электромотора приводится в движение весь механизм. Комплект рассматриваемого устройства состоит из следующего перечня:

  • инструкция по установке;
  • два электростеклоподъёмника;
  • жгут электропроводки;
  • два переключателя;
  • декоративные заглушки для отверстий.

Комплект электростеклоподъёмника

Как установить

Для монтажа рассматриваемого механизма помимо комплекта самого оборудования потребуются:

  • набор ключей;
  • плоская и крестовая отвёртка;
  • провода;
  • предохранители;
  • крепёжные элементы.

Многие автовладельцы запитывают моторедукторы стеклоподъёмников от прикуривателя, что попросту удобно. Если по какой-то причине такой вариант вас не устраивает, провод придётся выводить под капот к АКБ. Кнопки управления устройством также устанавливаются на усмотрение владельца: монтаж возможен как на дверь, например, в подлокотник, так и в районе ручки переключения передач или другом удобном месте.

Установку электростеклоподъёмников на «шестёрку» производим следующим образом:

  1. Снимаем минусовую клемму с аккумулятора.
  2. Поднимаем стекло и фиксируем его скотчем, что исключит его падение при снятии старого механизма.
  3. Демонтируем механическое устройство.
  4. Крепим к электростеклоподъёмнику переходную пластину под наклоном вниз, чтобы стекло полностью опускалось.

Крепление пластины

Инструкция по монтажу

Крепление механизма

Фиксация стекла

Кнопки на ручке

Заглушка стеклоподъёмника

Видео: монтаж электрических стеклоподъёмников на «шестёрку»

Изначально на ВАЗовскую «шестёрку» устанавливались механические стеклоподъёмники. Сегодня многие владельцы этих авто заменяют их электрическими устройствами, что не только повышает уровень комфорта, но и позволяет избежать периодического ремонта либо замены ручного механизма. Неисправности, возникающие с механическими стеклоподъёмниками, под силу устранить практически каждому владельцу «Жигулей», так же как и установить конструкцию с моторедуктором. Для этого будет достаточно стандартного гаражного набора инструментов и ознакомления с пошаговой инструкцией.

Замена бокового стекла передней двери

На более поздние модели «Жигулей» ВАЗ 2107, 2105, 2104 в передних дверях устанавливаются цельные или сплошные стекла, а в автомобилях ВАЗ 2106, 2103, 2102, 2101 между боковыми стеклами в передней двери имеется перегородка, разделяющая опускное и поворотное стекла.

В данной статье описана самостоятельная замена стекла передней двери как в первом, так и во втором случае, а именно, снятие и установка передних боковых стекол для всех моделей «классики».

Замена сплошного бокового стекла (модели — ВАЗ 2104,05,07)

Снимаем с двери зеркало заднего вида.

1. Вынимаем уплотнитель из передней и верхней частей рамки двери.

Поднимаем стекло в верхнее положение и снимаем обивку двери.

2. Ключом на «8» отворачиваем болт верхнего крепления и гайку нижнего крепления переднего желобка.

Замена стекла передней двери ВАЗ 2104, 2105, 2107

Замена стекла передней двери ВАЗ 2104, 2105, 2107

3. Вынимаем желобок из двери вместе с уплотнителем.

4. Крестообразной отверткой отворачиваем винты крепления обоймы стекла к тросу стеклоподъемника и опускаем стекло вниз до упора.

5,6. Шлицевой отверткой поддеваем и снимаем наружную и внутреннюю хромированные окантовки.

7. Вынимаем стекло из двери.

Устанавливаем стекло в обратной последовательности.

8. При дальнейшей разборки двери вынимаем из задней части рамки уплотнитель.

9. Отворачиваем два винта крепления заднего желобка и вынимаем его из двери.

Замена переднего опускного стекла (модели — ВАЗ 2101,02,03,06)

Поднимаем стекло и снимаем обивку двери. Снимаем передний желобок.

1. Опускаем стекло. Крестообразной отверткой отворачиваем два винта крепления обоймы стекла к тросу стеклоподъемника и опускаем стекло до упора.

Замена опускного стекла передней двери ВАЗ 2101, 2102, 2103, 2106

Замена опускного стекла передней двери ВАЗ 2101, 2102, 2103, 2106

2. Ключом на «10» ослабляем затяжку гайки натяжного ролика и, сдвинув его, ослабляем натяжение троса стеклоподъемника.

3. Снимаем трос с нижнего ролика и, чтобы он не соскочил с канавок катушки стеклоподъемника, закрепляем его на двери в натянутом состоянии.

4. Вынимаем стекло через вырез в нижней части двери.

Опускное стекло передней двери БОР (ВАЗ 2101-2103, 2106)

Опускное стекло передней двери БОР (ВАЗ 2101-2103, 2106)

Новое стекло устанавливаем в обратной последовательности.

Замена поворотного стекла («форточка»)

Снимаем с двери опускное стекло (см. выше).

1. Вынимаем верхний уплотнитель опускного стекла.

2. Крестообразной отверткой отворачиваем два винта крепления рамки поворотного стекла к двери.

Замена поворотного стекла передней двери

Замена поворотного стекла передней двери

3. Отверткой раздвигаем уплотнители опускного стекла.

4. Вынимаем поворотное стекло вместе с рамкой.

Поворотное стекло (форточка)

Поворотное стекло (форточка)

Новое поворотное стекло устанавливаем в последовательности, обратной разборке.

Сколько стоит новое стекло передней двери, работа по его замене?

Приблизительные розничные цены на передние боковые стекла для автомобилей ВАЗ «классика», производитель стекол — Россия, ОАО «Борский стекольный завод»:

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
