Lada Granta лифтбек (2019 год). Регулировка зазоров в приводе клапанов двигателя

Не отрегулированы зазоры в приводе клапанов двигателя

Для чего нужна регулировка клапанов
У современного автомобиля два клапана на цилиндр (или более). Один из них запускает горючую смесь, а другой выпускает отработавшие газы (они называются впускной и выпускной). А механизм, который приводит в действие эти клапаны и устанавливает порядок их работы, называется газораспределительный или клапанным. После нагрева двигателя, детали расширяются. Следовательно, на холодном моторе между некоторыми его деталями должны быть строго определенные зазоры.

Если клапаны неправильно отрегулированы — это может привести к снижению эффективности работы двигателя и уменьшению ресурса его деталей. Например, при маленьких зазорах клапаны и их седла будут подгорать — снизиться общий ресурс мотора. При больших зазорах, когда клапаны открываются не полностью, мощность двигателя будет заметно падать — услышите отчетливый металлический стук.
Что будет, если будут маленькие зазоры клапанов?
Маленькие зазоры клапанов будут приводить к подгоранию седел клапанов.

Что будет, если будут большие зазоры клапанов

Большие зазоры клапанов будут приводить к неполному открытию клапанов, что будет сказываться на мощности двигателя. Увеличенные зазоры клапанов можно распознать по характерному металлическому стуку. Шумы в двигателе могут сигнализировать о неисправности ГРМ.

Данные тепловых зазоров есть в руководстве по ремонту автомобиля. Они различны для каждого мотора. Заметьте, что для впускного и выпускного клапанов, а иногда и для разных цилиндров зазоры разные.

Периодичность регулировки клапанов, если она предусмотрена конструкцией мотора, указывается в руководстве по эксплуатации автомобиля.

Как происходит регулировка

Для того, чтобы проверить и отрегулировать зазор, двигатель должен быть холодным. Тепловой зазор проверяют плоским щупом определенной толщины. Настройка производится поворотом регулировочных винтов коромысел в требуемую сторону.

Затем отпускаете контргайку на регулировочном винте или болте. При помощи плоского щупа и регулировочного винта (болта) настройте необходимый зазор, затем затяните контргайку. Будьте внимательны: иногда после затяжки контргайки зазор может измениться, поэтому данную операцию необходимо делать аккуратно. После затяжки снова его проверьте. Зазор станет оптимальным тогда, когда щуп будет проходить в него, преодолевая небольшое усилие. Если он проходит слишком легко или слишком тяжело, отрегулируйте заново.

Потом, поворачивая коленчатый вал на пол-оборота, нужно отрегулировать зазор в клапанах других цилиндров. Здесь необходимо соблюдать порядок работы цилиндров двигателя Вашего автомобиля (например, 1-3-4-2). Коленвал следует поворачивать только по часовой стрелке и только за ручку "кривого стартера" (пусковая рукоятка) или же за болт крепления шкива привода генератора. Можно поворачивать коленвал за вывешенное ведущее колесо, но здесь необходимо соблюдать осторожность.

ПОЧЕМУ НА НЕКОТОРЫХ МОТОРАХ КЛАПАНЫ РЕГУЛИРОВАТЬ НЕ НУЖНО

Неоднократное уточнение о том, что регулировка клапанов должна быть предусмотрена конструкцией мотора, весьма важно: ведь многие двигатели этой процедуры не требуют. Зависит это от того, оснащен ли мотор гидрокомпенсаторами: это устройства, предназначенные для автоматической регулировки теплового зазора. Они работают за счет масла, поступающего в них из двигателя (поэтому, собственно, и называются «гидрокомпенсаторами») и полностью исключают необходимость периодической ручной регулировки клапанов. Сами они, конечно же, тоже не вечны – о необходимости их проверки и замены говорит все тот же цокающий стук, не исчезающий вскоре после запуска, а порой даже после прогрева двигателя. Однако главное, что нужно знать в контексте этого материала – это то, что моторам, оснащенным гидрокомпенсаторами, регулировка клапанов не нужна.

Если в двигателе транспортного средства гидрокомпенсаторов нет, то регулировать клапана необходимо вручную. О том, что пришла пора заняться этим делом, довольно легко узнать по некоторым симптомам. Одним из них является характерное «цокание» клапанов, которое уже было упомянуто выше, а другим — то, что двигатель начинает «троить», в его цилиндрах или существенно падает, или же полностью пропадает компрессия. Как только проявляется хотя бы один из этих симптомов, необходимо проверить размеры промежутков в клапанном механизме.

Лада калина регулировка клапанов

Снимите клапанную крышку, отвернув болты ее крепления. Снимите крышку ремня ГРМ. Отверните свечи ,для того чтобы было легче проворачивать двигатель.

Удалите масло из головки. Делать это лучше при помощи шприца, чтобы на головку не попал мусор.

Производим осмотр кулачков распределительного вала. На них не должно быть сильной выработки и каких либо повреждений.

Установите приспособление для толкателей на шпильки клапанной крышки , привернув его гайками от крышки.

При помощи ключа, по часовой стрелке проверните коленвал, до совпадения меток расположенных на шкиве и крышке ремня ГРМ. После совпадения меток, поверните вал еще примерно на 3 зуба шкива распредвала. В этот момент поршень в первого цилиндра должен находиться в ВМТ (верхней мертвой точке).

Щупами 0.2 и 0.35 проверьте зазоры первого и третьего кулачков вала. Если щупы проходят свободно, то необходимо заменить шайбы (Для того чтобы вытащить шайбы из толкателей предусмотрены пазы на верхних кромках). Для этого поверните толкатели пазом к себе. При помощи приспособления утопите клапан, придерживая толкатель вставленной в паз отверткой, чтобы он не вращался.

Фиксируем толкатель в нижнем положении. При помощи пинцета, вытаскиваем шайбу. Подбираем и вставляем новую соответствующего размера, маркировкой к толкателю. Размеры написаны на самой шайбе. Убираем фиксатор. Еще раз проверяем зазоры.

Причины зажатых клапанов

Первый фактор наблюдается чаще всего на тех машинах, владельцы которых оснастили свое авто ГБО (газобаллонным оборудованием).

Слишком малый зазор

Как известно, у клапана есть тарелка – самая его широкая часть, которая находится непосредственно в камерах сгорания. С обратной стороны она прикреплена к головке блока цилиндров. По мере увеличения пробега автомобиля начинает изнашиваться фаска на поверхности тарелке и место крепления. В результате при поднятии штока толкатель прижимается к кулачку распределительного вала слишком плотно. Так происходит зажатие.

Читать еще: Задний мост уаз патриот спайсер регулировка редуктора

Подобное явление не несёт мотору ничего хорошего

Процессы	Последствия
Клапан начнёт нагреваться.	Тепловое расширение не компенсируется зазором, и тарелка начнёт вылетать из места крепления.
Наблюдается снижение компрессии.	Как ответ – снижение мощности.
Теплоотведение не осуществляется в нормальном режиме.	Идет негативное воздействие на работу катализатора.
Во время сгорания топливовоздушной смеси часть горящего состава уходит в выпускной коллектор.	Таким образом тарелка и фаска быстрее разрушаются.

Впускные элементы, в отличие от выпускных, имеют возможность охладиться новой порцией смеси топлива. Теплоотведение выпускных фактически отсутствует.

Увеличенные зазоры

Другая ситуация связана со слишком большими промежутками между клапаном и поршнем. По мере эксплуатации на шейках распределительного вала и на поверхности кулачков возникает естественный износ металла. Соответственно появляется увеличение значений зазоров. Если не проводить регулировку по регламенту, по очевидным причинам зазор будет увеличиваться ещё больше, в том числе от нагрузок ударной волны. Узнать об этом можно по характерному цоканью мотора даже после выхода на оптимальную рабочую температуру.

Постепенно фазы газораспределения начинают нарушаться, мощность силовой установки снижается. Происходит это из-за запоздалого открытия элементов впуска и выпуска. Топливовоздушная смесь поступает поздно, а отработанные газы не могут выходить полностью, в результате мотор начинает работать нестабильно, повышается шум и т. д.

Важно проводить регулировку своевременно и не пренебрегать этой процедурой. Крайней степенью в самых запущенных случаях становится капитальный ремонт головки блока цилиндров.

Порядок регулировки клапанов на двигателе Ладе Калина с восемью клапанами

Необходимый зазор между регулировочными шайбами и распредвалом должен быть 0.15-0.25мм для группы впускных клапанов и 0.30-0.40мм для группы выпускных. Отсчет клапанов начинается от шкива распределительного вала.

Первым регулируем пару: первый выпускной – третий впускной.

Затем пятый выпускной – второй впускной.

Дальше восьмой выпускной – шестой впускной.

Последние: четвертый выпускной – седьмой впускной.

После регулировки залейте масло в головку блока и установив новую прокладку, поставьте на место клапанную крышку и крышку ремня газораспределительного механизма.

Необходимый инструмент:

пинцет;
набор щупов;
приспособление для регулировки зазоров;
шприц для масла;

Как видно из вышесказанного – регулировка клапанов Калина Лада не представляется сложной задачей. Следуя этой инструкции, ее может выполнить любой не подготовленный автолюбитель.

При правильном выполнении работ и соблюдении порядка регулировки газораспределительный механизм автомобиля будет исправно работать, не доставляя никаких хлопот.

Вопрос с регулировкой тепловых зазоров является классическим: каждый должен уметь менять шайбы на толкателях 8-клапанника. Но есть «вредный совет», который относится к мотору ВАЗ-21116: дескать, для клапанов выпуска зазор лучше сделать равным 0,40, а допуск пусть составляет 0,05 мм. В действительности требования не поменялись со времён двигателя 11183: средние цифры должны равняться 0,20 и 0,35. Следуя «вредным советам», получают одно – мотор на холодную «стучит». И это – для значения 0,40! Его ещё надо суметь выставить, а может получиться и 0,45… И тогда 4 из 8 клапанов на Ладе Калине наша регулировка убьёт. Речь идёт о семействе Калина 2, где единственным 8-клапанником был мотор 21116.

Дальше приводится видео, где записан стук клапанов.

Значение регулировки клапанов

Если говорить о двигателе внутреннего сгорания, можно вкратце описать такты его работы. Это впуск, затем сжатие, после этого происходит сгорание топлива, и 4 такт заключается в выпуске отработанных газов. На стандартном моторе Калины 2 и других автомобилях ВАЗ для каждого цилиндра используется по 4 клапана. Два отвечают за выпуск и два за впуск. Принцип их работы прост: при вращении распредвала одновременно открываются оба впускных, а через определенное время два выпускных.

Устройство клапанного механизма

Такт впуска подразумевает движение поршня вниз. Вместе с тем открываются клапаны впуска, подавая в цилиндр дозу смеси воздуха и бензина. На следующем этапе поршень начинает подниматься вверх, а впускные клапаны закрываются. Таким образом, идет такт сжатия. Дойдя до верхней точки цилиндра, поршень резко отбрасывается назад воспламенением смеси свечой зажигания. После того как поршень достигает крайней нижней мертвой точки, открываются клапаны выпуска. Когда он начинает подъем вверх, вместе с тем выталкиваются отработанные газы.

Соответственно, без клапанов фактически невозможна работа двигателя внутреннего сгорания. Их функция напрямую зависит от правильного вращения распредвала. А если быть точным, отросткам на нём, называемыми толкателями.

Что касается клапанов, то важнейший параметр их работы – это тепловой зазор и правильность его регулировки. Ведь для стабильного функционирования работы механизма газораспределения важна любая мелочь.

Назначение теплового зазора

Когда этот промежуток правильно отрегулирован, толкатель и кулачок распредвала прижимаются друг к другу максимально сильно, чтобы обеспечить идеальный контакт между поверхностями. При этом необходимо учитывать, что все детали ДВС преимущественно изготавливаются из разных сплавов и металлов (алюминий, медь, чугунные соединения). Толкатели, распредвал и непосредственно клапанная группа тоже металлические. Как известно, любой металл при сильном нагреве имеет свойство увеличиваться в размере. В результате зазор, который существует на холодном силовом агрегате, существенно отличается от аналогичного на прогретом. Проще говоря, клапаны оказываются либо слишком зажаты, либо не обеспечивается плотный контакт поверхностей.

Регулировочные шайбы

Регулировка зазоров представляет собой установку специальных промежутков между клапаном и поршнем с учётом расширения металлов при нагреве. Значения эти настолько малы, что для их измерения используются микроны. При этом для выпуска и впуска применяются разные значения.

Читать еще: Газель бизнес двигатель умз 4216 регулировка клапанов порядок

У каждого автопроизводителя, и у АвтоВАЗа в том числе, есть регламент, по которому выставляются нужные показатели. Это и называется в народе регулировкой клапанов. Производитель четко регламентирует и периодичность проведения подобной процедуры: не реже чем раз в 50 000 км пробега. Обычно для этих целей используются специальные регулировочные шайбы, которые меняются в верхней части толкателей.

Увеличенный или недостаточный тепловой зазор сказывается на работе газораспределительного механизма крайне негативно. В целом нарушается работа всего двигателя.

Отличия нагрузки на клапаны выпуска и впуска

Практически все элементы двигателя внутреннего сгорания подвергаются серьезным тепловым нагрузкам, клапанная группа не стала исключением. Диаметр их штока не превышает 5 мм. А при сгорании топлива выделяется тепловая энергия, и температура при этом на кратком отрезке времени может достигать 2 000 градусов. На выпускных деталях устанавливается больший зазор из-за более сильного нагрева от выхода отработанных раскаленных газов. Значит, и расширяется металл от таких температур больше, чем на впуске.

Последствия несвоевременной регулировки

Если не отладить тепловые промежутки, могут возникнуть две основные проблемы. Первая подразумевает чрезмерное зажатие. Вторая, наоборот, состоит в слишком больших значениях зазора.

Все шаги по регулировке клапанов «от и до»

Сначала, взяв крестовую отвёртку, ослабляем хомуты на трёх подводящих шлангах. Эти шланги соединены с крышкой ГБЦ. Каждый хомут зажат крестовым винтом (см. фото).

Удаляем всё лишнее

Отсоединив все шланги, можно снять кронштейн крепления ресивера. Понадобится торцовый ключ «на 10», чтобы выкрутить три гайки.

Вторая лишняя деталь – кронштейн

Если будут вывернуты даже шпильки – не беда, их можно закрутить обратно. Тем же ключом «на 10» откручиваются гайки на крышке.

Артикулы и регламент

При установке крышки ГБЦ рекомендуют заменять резиновую прокладку. Её артикул – 21080-1003270-10. Последние цифры могут отличаться:

11 – изготовитель БРТ (Балаково);
12 – ELRING;
14 – ЗАО ВРТ (Волжск).

Все приспособления для регулировки являются универсальными. Артикулов у них нет.

Устройство для надавливания можно заменить отвёрткой. Фиксатор – тоже отвёртка, только тонкая. Интервал между регулировками – 30 тысяч км. Успехов!

Типы двигателей

Первые автомобили «Лада Калина» получили силовой агрегат объемом 1,6 л и ГРМ с 8-ю клапанами. На данных моделях периодическая регулировка зазоров клапанов нужна обязательно. Позже производитель предложил машину с объемом мотора 1,4 л и 16-ю клапанами, зазоры которых регулировать практически не нужно. Следующий вариант конструкторской мысли – авто с двигателем 1,6 л и ГРМ с 8-ю клапанами, которые нужно периодически настраивать. И «хитовая» модель – «Лада Калина» с 16-ю клапанами и силовой установкой в 1,6 л. Здесь регулировка требуется очень редко: но если оборвется приводной ремень ГРМ, клапана загнутся.

Регулировка зазоров клапанов

Она осуществляется только на холодном двигателе: оптимальная температура окружающей среды +20 градусов. Заранее приготовьте:

узконосые пассатижи;
плоскую отвертку;
головки;
шприц для удаления масла;
пинцет;
рассухариватель клапанов (приспособление);
щуп (0,2 и 0,35 мм);
регулировочные шайбы.

Выверните болты, крепящие клапанную крышку, снимите ее и выверните свечи зажигания. Заодно осмотрите кулачки распредвала, чтобы убедиться в отсутствии выработки. Далее с помощью шприца удалите из головки масло. Прикрепите к шпилькам приспособление для утопления клапанов. Следующие этапы:

Проверните коленвал и добейтесь совпадения меток на крышке ГРМ и шкиве совпали. Далее поверните вал еще на три зуба шкива.
Щупом на 0,2 мм (впускной) и 0,35 мм (выпускной) проверьте зазоры. Для справки: чтобы определить, где впускные, а где выпускные клапаны, считайте слева направо: выпуск-впуск, впуск-выпуск и так далее. Регулировочные шайбы нужно заменить при легком прохождении щупа. Для этого опустите клапан вниз, используя приспособление, одновременно удерживая толкатель от проворачивания с помощью плоской отвертки.
Закрепите толкатель внизу и пинцетом извлеките старую шайбу и установите подходящую новую.
Удалите фиксатор и снова проверьте зазор: щуп должен проходить с небольшим усилием.

Порядок регулировки: 1 выпуск – 2 впуск, 5 выпуск – 2 впуск, 8 выпуск – 6 впуск, 4 выпуск – 7 впуск.

Регулировка зазоров в приводе клапанов грм двигателя 1,6 л

Для компенсации теплового расширения стержня клапана между кулачком распределительного вала и толкателем клапана необходим зазор. Для впускных клапанов зазор должен составлять 0,15—0,25 мм, а для выпускных клапанов — 0,30-0,40 мм. Зазор задается подбором толщины регулировочных шайб. Шайбы устанавливаются в нишу, расположенную на толкателях сверху. Чтобы удобнее было извлекать шайбы, на верхних кромках толкателей сделаны пазы.

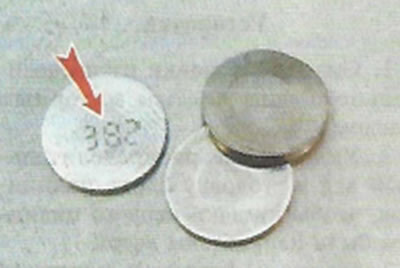

Размер шайбы нанесен на ее нерабочей поверхности.

Совет

Работу удобнее разделить на два этапа. Сначала измерить зазоры и рассчитать толщину новых шайб, а уже затем приобрести и установить новые шайбы.

Зазоры в приводе клапанов ГРМ — регулировка

Замечание. Для компенсации теплового расширения стержня клапана между кулачком распределительного вала и толкателем клапана необходим зазор). Для впускных клапанов зазор должен составлять 0,15-0,25 мм, а для выпускных клапанов — 0,30-0,40 мм. Зазор задается подбором толщины регулировочных шайб. Шайбы устанавливаются в нишу, расположенную на толкателях сверху. Чтобы удобнее было извлекать шайбы, на верхних кромках толкателей сделаны пазы. Размер шайбы нанесен на ее нерабочей поверхности.

набор плоских щупов;
пинцет;
микрометр (с пределом измерения 0-25 мм);
приспособление для регулировки зазоров.

Предупреждение! Проверку и регулировку зазоров выполняют только на холодном двигателе (при температуре около +20°С).

Последовательность выполнения

3. Снимаем переднюю крышку ремня привода ГРМ («Ремень привода ГРМ — проверка состояния»).

4. Медицинским шприцем или резиновой грушей удаляем остатки масла вокруг толкателей клапанов.

5. Устанавливаем приспособление для регулировки клапанов на шпильки головки блока цилиндров и закрепляем его гайками, которые крепили крышку головки блока цилиндров.

Рекомендация. Существует несколько способов регулировки зазоров. Они отличаются порядком измерения зазоров у клапанов. В любом случае зазоры проверяются только при закрытых клапанах (их толкатели не поджаты кулачками распределительного вала). Если определить положение клапанов затруднительно, следует придерживаться приведенного ниже способа.

Читать еще: Регулировка туманок газель бизнес

6. Вращая коленчатый вал по часовой стрелке, выставляем поршень первого цилиндра в положение ВМТ такта сжатия.

Замечание. Коленчатый вал можно вращать накидным ключом на 17 мм за болт крепления его шкива или большой шлицевой отверткой за зубья маховика. Для этого следует снять нижнюю крышку картера сцепления («Коробка передач — снятие и установка»).

7. Поверните вал из положения ВМТ на угол 40-50° (на 3 зуба шкива распределительного вала), щупами соответствующих толщин определяем зазоры в приводе 1 и 3 клапанов (при счете по порядку от шкива распределительного вала).

Замечание. Щуп номинальной толщины должен слегка защемляться в зазоре между кулачком распределительного вала и регулировочной шайбой толкателя.

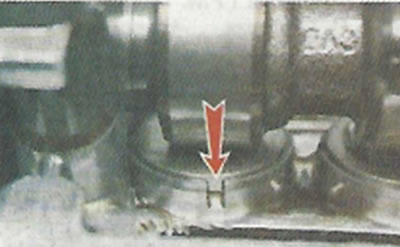

8. Если зазор не соответствует норме, поворачиваем толкатель пазом к себе. Приспособлением утапливаем клапан, удерживая толкатель от вращения отверткой вставленной в паз. Фиксатором приспособления стопорим толкатель в нижнем положении.

9. Пинцетом извлекаем регулировочную шайбу.

10. По маркировке на шайбе определяем ее толщину. Если надпись стерлась, микрометром измеряем толщину шайбы.

а) для впускных клапанов: Z = Y + X — 0,2 мм;
б) для выпускных клапанов: Z = Y + X — 0,3 мм;

12. Подбираем новую шайбу, у которой толщина близка к расчетной (±0,05 мм).

13. Устанавливаем новую шайбу в толкатель (маркировкой вниз).

14. Поджимаем толкатель приспособлением и удаляем фиксатор.

15. Соблюдая последовательность, указанную в табл. 8.1.3, проверяем и регулируем зазоры в приводе других клапанов.

Lada Granta хэтчбек (2019 год). Регулировка зазоров в приводе клапанов двигателя

Как происходит регулировка

Чтобы начать регулировку, установите поршень цилиндра, который собираетесь регулировать, в верхнюю мертвую точку такта сжатия. В этом положении оба клапана данного цилиндра закрыты, а коромысла должны свободно качаться в пределах зазора.
Затем отпускаете контргайку на регулировочном винте или болте. При помощи плоского щупа и регулировочного винта (болта) настройте необходимый зазор, затем затяните контргайку. Будьте внимательны: иногда после затяжки контргайки зазор может измениться, поэтому данную операцию необходимо делать аккуратно. После затяжки снова его проверьте. Зазор станет оптимальным тогда, когда щуп будет проходить в него, преодолевая небольшое усилие. Если он проходит слишком легко или слишком тяжело, отрегулируйте заново.
Потом, поворачивая коленчатый вал на пол-оборота, нужно отрегулировать зазор в клапанах других цилиндров. Здесь необходимо соблюдать порядок работы цилиндров двигателя Вашего автомобиля (например, 1-3-4-2). Коленвал следует поворачивать только по часовой стрелке и только за ручку «кривого стартера» (пусковая рукоятка) или же за болт крепления шкива привода генератора. Можно поворачивать коленвал за вывешенное ведущее колесо, но здесь необходимо соблюдать осторожность.

ПОЧЕМУ НА НЕКОТОРЫХ МОТОРАХ КЛАПАНЫ РЕГУЛИРОВАТЬ НЕ НУЖНО
