Регулятор холостого хода РХХ Фольксваген Пассат В3

27.02.2012 | Автор: admin

Подпишись здесь, чтобы получать анонсы новых статей прямо на электронную почту!

На всех двигателях Фольксваген Пассат В3 с моно впрыском стоит Регулятор Холостого Хода (РХХ), так называемый “шаговый моторчик” — VAG № 051 133 031.
РХХ очень нужный узел в системе питания двигателя и от его правильной работы зависит работа двигателя, поэтому я решил описать проверку и регулировкуРХХ.
Проверка и регулировка РХХ «Mono Jetronik»:

• контакты 1 и 2 – сопротивление в пределах 4-200 Ом
• контакты 3 и 4 – сопротивление в пределах 0,5 Ом при закрытой дроссельной заслонке и “бесконечность” при открытой дроссельной заслонке

Если показания не соответствуют написанным величинам – РХХ под замену.

Подать питание не более 6В (лучше батарейку 4,5 В, но не более 6 В!), “+” на контакт 1, “-” на контакт 2, шток должен при этом полностью задвинуться, сразу после этого отключить питание – это правильно, так должно быть
Тестер в режиме “омметра” или омметр к контактам 3 и 4, далее вставить щуп 0,5-1,0 мм., между рычагом дроссельной заслонки и штоком РХХ, если зазор в пределах 0,5-1,0 мм., то величина сопротивления неизменна, если же зазор не в пределах нормы, то омметр покажет сопротивление разомкнутой цепи, в таком случае нужно отрегулировать зазор винтом «В».

Регулировка и проверка РХХ для «Mono Motronik»:
Подать питание не более 6В (лучше батарейку 4,5 В, но не более 6 В!), “+” на контакт 1, “-” на контакт 2, шток должен при этом полностью задвинуться, сразу после этого отключить питание – это правильно, так должно быть.

Тестер в режиме “омметра” или омметр к контактам 3 и 4, до упора утопить шток РХХ и проверить зазор щупом, между штоком РХХ и ограничительным винтом открытия дроссельной заслонки, зазор должен быть в пределах 0,4-0,7 мм., при необходимости установить зазор винтом 0,5 мм.
При отрегулированном зазоре и вставленном в зазор щупе сопротивление должно быть в пределах 0-1 Ом. При вытаскивании щупа омметр должен показать «бесконечность».
При подсоединении к 1 и 2 клеммам омметра, должно быть сопротивление 3-200 Ом.
При подсоединении к 3 и 4 клеммам омметра, при открытой дроссельной заслонке сопротивление 0 Ом, при закрытой «бесконечность».

Если показания не соответствуют написанным величинам – РХХ под замену.

На рисунке показаны номера контактов и где регулировать зазор, а также схема РХХ.

Регулятор холостого хода для Volkswagen PASSAT B3 (35I) 01.1988 — 01.1993

/>

У нас есть разные способы доставки в страну Ukraine. Дату доставки и стоимость Вы можете увидеть в корзине.

Вы можете отследить свою посылку через ссылку, которую Вы получите сразу после оплаты своего заказа.

• 31.90
• Цена со скидкой
• 23.92 eur

• можно заказать
• 5 шт

Если сделаете заказ сейчас, то товар будет доставлен со склада в магазин ALVADI 03.11.2021 15:00

Адрес магазина: Tallinn, Majaka 10

Доставка клиентам из Таллинна будет выполнена в этот же день.

Если вы живёте за пределами Таллинна, то получите заказ в этот же день или на один день позже (зависит от метода доставки, который Вы сможете выбрать в корзине).

/>

• Мы доставляем в страну

Ukraine

Мы доставляем в страну Ukraine и другие страны.

Бесплатная доставка на заказы свыше 134 и малогабаритные товары легче 10 kg

У нас есть разные способы доставки в страну Ukraine. Дату доставки и стоимость Вы можете увидеть в корзине.

Вы можете отследить свою посылку через ссылку, которую Вы получите сразу после оплаты своего заказа.

• 62.06
• Цена со скидкой
• 47.17 eur

• можно заказать
• 1 шт

Если сделаете заказ сейчас, то товар будет доставлен со склада в магазин ALVADI 05.11.2021 10:00

Адрес магазина: Tallinn, Majaka 10

Доставка клиентам из Таллинна будет выполнена в этот же день.

Если вы живёте за пределами Таллинна, то получите заказ в этот же день или на один день позже (зависит от метода доставки, который Вы сможете выбрать в корзине).

/>

• Мы доставляем в страну

Ukraine

Мы доставляем в страну Ukraine и другие страны.

Бесплатная доставка на заказы свыше 134 и малогабаритные товары легче 10 kg

У нас есть разные способы доставки в страну Ukraine. Дату доставки и стоимость Вы можете увидеть в корзине.

Вы можете отследить свою посылку через ссылку, которую Вы получите сразу после оплаты своего заказа.

• 62.46
• Цена со скидкой
• 47.47 eur

/>

• Мы доставляем в страну

Ukraine

Мы доставляем в страну Ukraine и другие страны.

Бесплатная доставка на заказы свыше 134 и малогабаритные товары легче 10 kg

У нас есть разные способы доставки в страну Ukraine. Дату доставки и стоимость Вы можете увидеть в корзине.

Вы можете отследить свою посылку через ссылку, которую Вы получите сразу после оплаты своего заказа.

• 40.80
• Цена со скидкой
• 30.60 eur

Интересующий вас товар отсутствует в продаже, однако мы можем известить Вас как только он повторно поступит в продажу.

Настройка и ремонт моновпрыска на Volkswagen Passat B3

Частая проблема для немецкой распространенной машины: как настроить и отремонтировать моновпрыск на Volkswagen Passat B3. Эта модель является очень распространенной из всего модельного ряда Volkswagen.

Для нее характерны следующие положительные качества: надежность, вместительность, долговечность, простота в обслуживании. В общем, в этой машине собрано много характеристик, делающих ее по-настоящему народной машиной. Также можно отметить, что салон большой и просторный, заводится авто при очень низких температурах, кузов изготовлен качественно, для своих лет сильно резвая машина.

Благодаря этим достоинствам многие используют Passat B3 как рабочую лошадку, ее можно встретить везде: в городе, на даче, посреди поля, в лесу, в болотах, на рыбалке. Хотя машина и очень надежная, но поломки и стабильность в работе двигателя встречаются и у нее. Так, одной из проблем может стать плавание оборотов двигателя, из-за чего машина начинает плохо себя вести, как принято в народе говорить — авто «тупит».

Даже если машина завелась хорошо, то через некоторое время при езде возможно падение оборотов и педаль газа как бы западает. Эти проблемы связаны с моновпрыском двигателя.

Настройка и ремонт моновпрыска на Volkswagen Passat B3 задача не их сложных, самое главное обнаружить причину этой неполадки. Сложность компьютерной диагностики в данной модели осложнена отсутствием модуля подключения компьютера.

Проблема при неравномерном моновпрыске, как правило, может заключаться в следующем:

• под моновпрыском стоит прокладка, при нарушении герметичности которой начинается неравномерное распределение топлива (замена прокладки);
• на самом устройстве установлен датчик желтого цвета, под которым спрятаны провода. Нужно снять датчик и проверить целостность соединения проводов;
• неисправность может быть связана с ними (подбор оптимального типа свечей);
• возможна пробитая крышка трамплера (тут необходима ее замена). Отверстие может быть и незначительным, даже не видимое невооруженным глазом;
• на датчике, регулирующем положение дроссельной заслонки, сопротивление должно изменяться без значительных провалов в значениях (проверка целостности проводки);
• неподходящая компрессия бензонасоса (ремонт или замена топливного элемента);
• забитый топливный фильтр (замена на новый);
• нагар и засорение дроссельной заслонки (просто разбираем и чистим ее).

Выше приведены основные проблемы, играющие важную роль в работе моновпрыска. Если не помогли данные варианты решения неисправности, то следует проконсультироваться со специалистами. После того как моновпрыск починили, необходимо его еще и правильно отрегулировать.

Настройка моновпрыска на Volkswagen Passat B3 проводится в следующем порядке:

• нужно замерить сопротивление на датчике температуры всасываемого воздуха мультиметром и сравнить его с табличным значением (если работы проводятся при комнатной температуре 20-25°С, то значение сопротивления находится на уровне 1,8-1,9 кОм);
• при нагревании датчика всасываемого воздуха, сопротивление – падает; при охлаждении – растет. Если все именно так, следовательно, датчик работает;
• замеряем сопротивление самой форсунки (значения сопротивления находятся в пределах от 1,2 до 1,6 Ом). При получении значений выше проверьте погрешность мультиметра, она может быть значительной. Подробней это расписано в статье «Как проверить форсунки»;
• затем выставляем зазор холостого хода моновпрыска. Подведя напряжение 12 В от аккумулятора к контактам регулятора, акселератор ставим в крайнее положение. Выставляем мультиметр в режим «короткого замыкания» и присоединяем контакты к регулятору акселератора. Должна получиться такая ситуация: между штоком и концевиком акселератора должен быть зазор, вставляем щуп в эту щель (в идеале 0,45-0,5 мм), если мультиметр не регистрирует короткое замыкание, значит расстояние великовато. Следует отметить, что регулировочный болт при данной процедуре необходимо выставить по инструкции. Итак, если зазор великоват, то регулируем положение концевика акселератора винтом, расположенным снизу моновпрыска;
• регулируем положение дроссельной заслонки. Для этого моновспрыск надо его установить на двигатель и подключить разъем на форсунку, датчик положения дроссельной заслонки и датчик всасываемого воздуха. Подключаем топливные шланги и снимаем клемму с аккумулятора, и поворачиваем ключ зажигания. При этом сбрасываются все настройки бортового устройства. После этого подключаем аккумулятор на место.

Замеряем напряжение на первом и пятом контактах разъема дроссельной заслонки (при включенном зажигании), должно быть 5–6 В. Потом между 1 и 2 контактом значение — 0,186 В, если же нет, то проводим настройку. Для этого отпускаем 4 винта крышки заслонки, подключаем мультиметр к 1 и 2 контакту и поворачиваем крышку в одну или вторую сторону, изменяя при этом напряжение.

На этом настройка закончена, собираем моновпрыск до конца и заводим машину. Таким образом, проводится настройка и ремонт моновпрыска на Volkswagen Passat B3. Если не боятся вымазать руки, и они растут из нужного места, то ничего сложного в этом нет. Все сделать самому намного приятнее, чем за это еще кому-то платить не малые деньги.

Датчик холостого хода passat b3

Известная проблема наверное всех "ПАССАТОВ". Лично в моем случаи происходило следующее. Машина работало когда холодная не стабильно. По мере прогрева обороты начинали скакать еще сильней. Нельзя было определить температуру. Стрелка температуры двигателя даже и не думала подниматься. Так как на приборке у меня часы, не могу сказать в каком диапазоне скакали обороты. На слух возможно где то в районе 1000 и до 0. Глохло если не "покачивать" педалью газа. Начал как все…с датчика ОЖ! Сначала визуально. Был найдет оторванный "массовый" провод идущий как раз на датчик. Стрелка температуры ожила! После начал проверять датчик. Вообще в данной машине, я так понял, всё можно протестировать при помощи омметра. Находим в книжке, в интернете график изменения сопротивления.

Переводим в мультиметр в режим омметра. И начинаем мерить сопротивление между 1 и 3 контактами (это что касаемо 4-х контактного датчика)

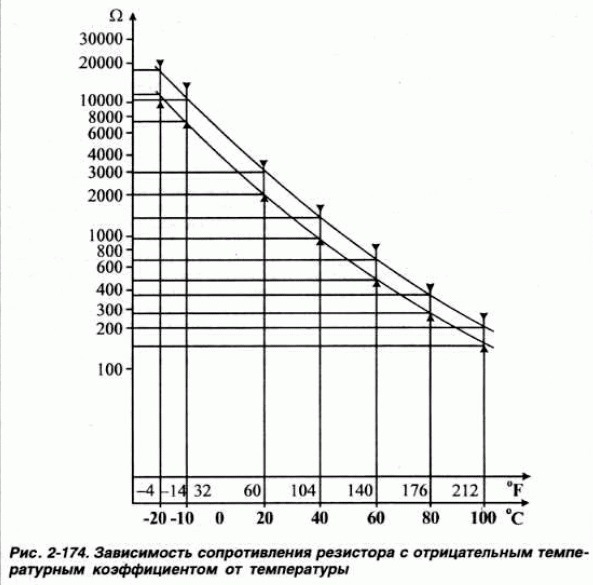

В гараже у меня примерно +20. Меряем. По сопротивлению не очень попадает в график. Заводим. Я грел где то до 80 градусов и мерил сопротивление. Если сравнивать с графиком, то у меня двигатель нагрелся только до 60, а не до 80. Датчик под замену. Хотел еще провести ревизию клеммы датчика. Провода были не какие, но не смог вытащит клеммочки. Потом и вовсе всё сломал))) Поехал в магазин найти что нибудь похожее на эту клемму. Нашел только одну (в ВАЗовских запчастях) 4-х контактную которая идеально подходила под внутренний размер датчика. Тоже пришлось её немного доработать, а именно, сделать 4 пропила с каждой стороны что-бы можно была вставить в датчик.

И вот, новый датчик стоит. Сопротивление в норме. Немного улучшилась работа двигателя. Но нет холостого всё равно! Здесь самый интересный момент "танцев с бубном". В интернете множество графиков и пояснений как мерить РХХ, ДПДЗ, ДТВВ и катушки зажигания. Все их я мерил, с ними всё ОК! Промерял ВВ провода. Тоже под замену. Дальше бегунок который показывал не прилично низкое сопротивление. Тоже под замену.
После этих действий мотор еще лучше начал работать, перестал глохнуть, но обороты так и скакали. Еще это сопровождалось тихими хлопками из глушителя. Роем дальше в сторону зажигания. Выставил метки на грм и на шкиве коленвала. Открыл трамблер. Бегунок на первом цилиндре, но… Открываем заглушку на КПП. Там 2 метки. Одна ВМТ, вторая немного левее как раз метка опережения зажигания.

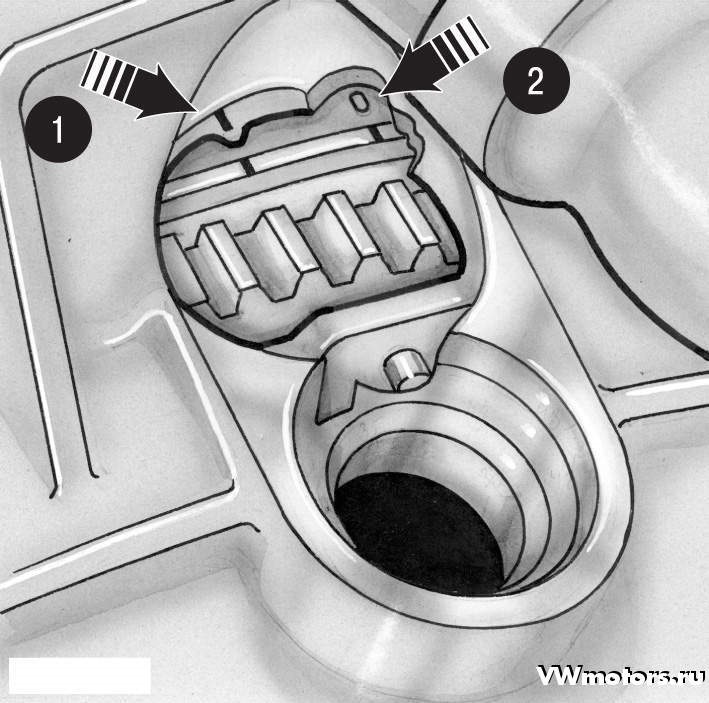

Прокручиваем двигатель на вторую метку и видим что бегунок ушел в сторону 3-го цилиндра)) Дальше дело за малым. Крутим трамблер чтобы бегунок был напротив первого цилиндра. Закрываем и заводим! Всё, теперь двигатель работает ровно, обороты не скачут, хлопков нет! Дальше, в идиале, отрегулировать зажигание по стробоскопу. Но это будет потом…

Стоимость запчастей:
1 Датчик ОЖ с желтой полосой (не помню фирму) — 350р
2 ВВ провода "BREMI" — 1500
3 Бегунок "Bosch" — 200р

В конструкции любого автомобиля есть огромное количество мелких элементов. Каждый из них так или иначе влияет на работу машины в целом, без любого из этих мелких механизмов эксплуатация авто будет невозможной или затруднённой. Особое внимание водителей заслуживает датчик холостого хода. Это небольшое устройство, от работоспособности которого зависит, сможет ли водитель вообще завести двигатель.

Датчик холостого хода «Фольксваген Пассат В3»

Датчик холостого хода в конструкции автомобиля «Фольксваген Пассат В3» отвечает за стабильность работы силового агрегата в холостом режиме (отсюда и название). То есть в те моменты, когда водитель заводит мотор, чтобы прогреться или в минуты остановок без выключения двигателя, плавность и стабильность оборотов обеспечивает именно этот датчик.

Если говорить технически грамотно, то датчик холостого хода на моделях «Пассат» нельзя считать датчиком в обычном понимании этого термина. ДХХ — это прибор исполнения, который регулирует подачу свежего воздуха, а не работает над снятием и передачей данных, как типовой датчик. Поэтому практически все водители «Фольксваген Пассат В3» называют это устройство регулятором холостого хода (РХХ).

В автомобилях «Пассат В3» датчик холостого хода размещается в подкапотном пространстве. Корпус датчика крепится двумя винтами к корпусу дроссельной заслонки. Это положение рядом с двигателем обусловлено тем, что РХХ должен максимально чётко регулировать подачу воздуха для создания топливно-воздушной смеси, а проще всего это делать непосредственно рядом с мотором.

Таким образом, основной задачей РХХ считается регулировка подачи воздуха на холостом ходу, чтобы мотор получал необходимые ресурсы для работы на малых оборотах.

Устройство РХХ

Конструкция регулятора холостого хода на автомобилях «Фольксваген Пассат» основывается на одном базовом элементе — это шаговый моторчик. Он выполняет важную функцию — передвигает исполнительный механизм на то расстояние, которое в данный момент необходимо для качественного выполнения работы.

Помимо моторчика (электрического двигателя) в корпусе РХХ установлены:

• подвижный шток;
• пружинный элемент;
• прокладки;
• игла (или клапан).

То есть моторчик перемещает шток, на конце которого имеется иголка. Игла может закрывать, перекрывать или дополнительно открывать дроссельную заслонку. Собственно, этим и определяется нужное количество воздуха для работы мотора.

Срок эксплуатации регулятора холостого хода обычно определяется заводом-производителем транспортного средства. В случае с последними моделями «Фольксваген Пассат», это значение равняется 200 тысячам километров пробега. Однако нередки случаи, когда по ряду причин РХХ выходил из строя намного раньше указанного в мануале срока.

Двигатель с моновпрыском

На каждом «Фольксвагене Пассат», оснащённом двигателем с моновпрыском, с 1988 года устанавливается регулятор холостого хода вида VAG № 051 133 031.

Моновпрыск — это система, главную роль в которой играет заслонка дросселя. Именно этот элемент призван собирать и дозировать воздух перед подачей в камеру сгорания. А датчик холостого хода VAG № 051 133 031 должен контролировать этот процесс. Соответственно, при поломках датчика на двигателях с моновпрыском водитель не почувствует серьёзных неудобств, так как заслонка по-прежнему будет нормально функционировать.

Двигатель с инжектором

Немного по-другому обстоят дела с двигателями «Фольксваген Пассат», работающими на инжекторе. На дроссельной заслонке фиксируется РХХ, который в целом и «руководит» работой этого механизма. То есть, если датчик выходит из строя, то сразу же начинаются неприятности с холостым ходом и высокими оборотами двигателя.

Видео: принцип работы РХХ

Проблемы с датчиками холостого хода (РХХ) на «Фольксваген Пассат В3»

К чему может привести некорректная работа РХХ или выход устройства из строя? Сложность этой проблемы заключается в том, что если РХХ ломается, то сигнал водителю на панель управления (как это делают другие датчики) не подаётся. То есть водитель может узнать о поломке только по тем признакам, которые сам замечает в процессе езды:

• мотор вхолостую работает с рывками и перерывами, то есть обороты всё время «плавают»;
• если в момент холостого хода выключить передачу, то двигатель глохнет;
• в момент пуска мотора «на холодную» не происходит увеличения оборотов для оперативного прогревания;
• если на холостом ходу включить печку, световые приборы или кондиционер, то сразу же сократится и количество оборотов двигателя.

Большое количество водителей интересует вопрос: с чем связаны все эти проблемы, почему РХХ выходит из строя раньше заявленного срока? Основная причина некорректной работы кроется как в проводке устройства, так и в сильном износе штока или пружинки датчика. И если проблема с проводами решается быстро (во время визуального осмотра), то определить поломки в корпусе практически невозможно.

В связи с этим регулятор холостого хода на «Фольксваген Пассат» трудно поддаётся ремонту. Ремонтные работы выполнить можно, но нет гарантии того, что устройство будет собрано правильно, так как положение каждого элемента строго определено. Поэтому в случае каких-либо проблем с оборотами рекомендуется сразу же производить замену этого устройства.

Как продлить срок службы датчика холостого хода

Специалисты сервисных служб рекомендуют владельцам «Фольксваген Пассат В3» выполнять простые правила, чтобы максимально продлить срок службы РХХ:

1. Своевременно проводить замену воздушного фильтра.
2. При длительных стоянках зимой периодически прогревать двигатель, чтобы исключить возможность залипания РХХ.
3. Следить за тем, чтобы посторонние жидкости не попадали на корпус датчика холостого хода и на дроссельную заслонку.

Эти простые советы помогут избежать быстрого износа механизмов датчика и продлить срок его работы до заявленных производителем 200 тысяч километров пробега.

Замена датчика холостого хода своими руками

При неисправности в работе РХХ необходимо будет произвести его замену. Процедура эта несложная, поэтому нет смысла обращаться к специалистам СТО.

РХХ стоит недёшево. В зависимости от года выпуска «Фольксваген Пассат» и объёма двигателя, устройство может обойтись в сумму от 3200 до 5800 рублей.

Для выполнения замены потребуются:

• рожковый ключ на 10;
• плоская отвёртка;
• новый датчик холостого хода.

Порядок работы

Демонтировать РХХ лучше всего на холодный мотор: так не будет риска обжечься. Процесс снятия старого датчика и установка нового укладывается в несколько шагов:

1. Снять клемму «минус» с аккумуляторной батареи.
2. Отключить шлейф проводов с корпуса РХХ.
3. Выкрутить винты крепления датчика.
4. Вытащить сам датчик из посадочного гнезда.
5. Место стыка очистить от налипаний грязи и пыли.
6. В освободившееся гнездо установить новый РХХ, прикрутить винты.
7. Основная задача при установке РХХ — обеспечить расстояние в 23 мм от иголки датчика до посадочного фланца.
8. Подключить к нему шлейф проводов.
9. Вернуть на место отрицательный провод на клемму АКБ.

Фотогалерея: замена РХХ своими руками

Сразу же после замены рекомендуется завести двигатель и проверить правильность выполнения работы. Если мотор на холостых оборотах работает ровно, то новый РХХ был установлен правильно. Для собственного спокойствия можно одновременно включить фары и кондиционер — обороты не должны «упасть».

Регулировка холостого хода

Довольно часто датчик холостого хода может «капризничать» по той причине, что изначальные параметры его работы сбились. В этих случаях можно провести регулировку холостого хода. Главным элементом этой работы как раз и станет РХХ.

Порядок регулировки следует выполнять по алгоритму:

1. На дроссельной заслонке двигателя располагается регулировочный винт.
2. Если обороты мотора сильно прыгают, когда авто работает вхолостую, необходимо слегка выкрутить этот винт на себя (не более 0.5 оборота).
3. Если же обороты стабильно низкие, недостаточные, то нужно регулировочный винт вкрутить в заслонку.
4. Важно при этом измерить расстояние между иглой РХХ и фланцем: оно не должно превышать 23 мм.

Видео: подробная инструкция по регулировке холостого хода

Сам три года мучался. Все просто. На дроселе есть болтик. Если обороты прыгают, то немного выкрути его. Если обороты залипают, закрути. Он еще может со временем сам сбиваться. А еще, обязательно все вакуумные трубочки посмотри на наличие трещин. может воздух проходить

Ewik

http://vwts.ru/forum/index.php?showtopic=134729

Таким образом, отремонтировать регулятор холостого хода своими руками не получится: гораздо проще и быстрее (хотя и дороже) заменить его на новый. В случае необходимости всегда можно провести регулировку работы систем холостого хода: при самостоятельном исполнении потребуется какое-то время, чтобы понять, на какое именно количество оборотов лучше выкручивать винт.

• Что отвечает за регулировку холостого хода в Фольксваген Пассат? – 2 ответа
• Есть ли ДПДЗ в Фольксваген Пассат В3 – 8 ответов
• Плавают обороты на Фольксваген Пассат – 5 ответов
• Плавают обороты в Фольксваген Пассат Вариант – 4 ответа
• Плавают обороты на Пассат Б3 pf 1.8 инжектор – 4 ответа

Вот такие неприятности возникают, когда не работает датчик холостого хода:

провалы оборотов движка, скачки;

нестойчивые обороты на холостом ходу;

нет повышенных оборотов на холодную;

двигатель глохнет при выключении передачи;

снижение оборотов при включении нагрузки.

В общем, целый букет проблем с оборотами.

Возрастут обороты тыс до 1.5 и будут в этих приделах постоянно

Также как и на прочих инжекторных двигателях, ЭБУ будет работать в аварийном режиме руководствуясь показаниями ДМРВ и лямбды. Из расчета сколько кислорода прошло по ДМРВ и сколько содержится в выхлопе, будет рассчитывать подачу топлива. Ну и по показаниям датчика коленвала, будет держать обороты. Как сказали ранее это около 1500 оборотов. Расход соответственно вырастет.
